Gdy zużyty wał, tuleja albo gniazdo łożyskowe traci wymiar, nie zawsze trzeba wykonywać nowy element. Metalizacja natryskowa pozwala odtworzyć powierzchnię, zabezpieczyć ją przed korozją lub nadać jej odporność na ścieranie bez silnego nagrzewania całego detalu. Wyjaśniam, jak przebiega ten proces, czym różnią się jego odmiany, kiedy warto połączyć go z obróbką CNC i gdzie leżą jego realne ograniczenia.
Najważniejsze decyzje zależą od rodzaju zużycia i warunków pracy
- Proces polega na nanoszeniu stopionych lub rozgrzanych cząstek materiału na przygotowaną powierzchnię.
- Przygotowanie podłoża, zwłaszcza odtłuszczanie i obróbka strumieniowo-ścierna, często decyduje o trwałości powłoki.
- Natrysk łukowy sprawdza się przy dużych powierzchniach i zabezpieczeniach antykorozyjnych, a HVOF przy wymagającej odporności na zużycie.
- Typowa grubość powłok może wynosić około 50-1000 µm, zależnie od techniki i celu regeneracji.
- Po natrysku zwykle potrzebna jest obróbka wykańczająca CNC, na przykład toczenie, szlifowanie lub honowanie.
Na czym polega natrysk cieplny metali

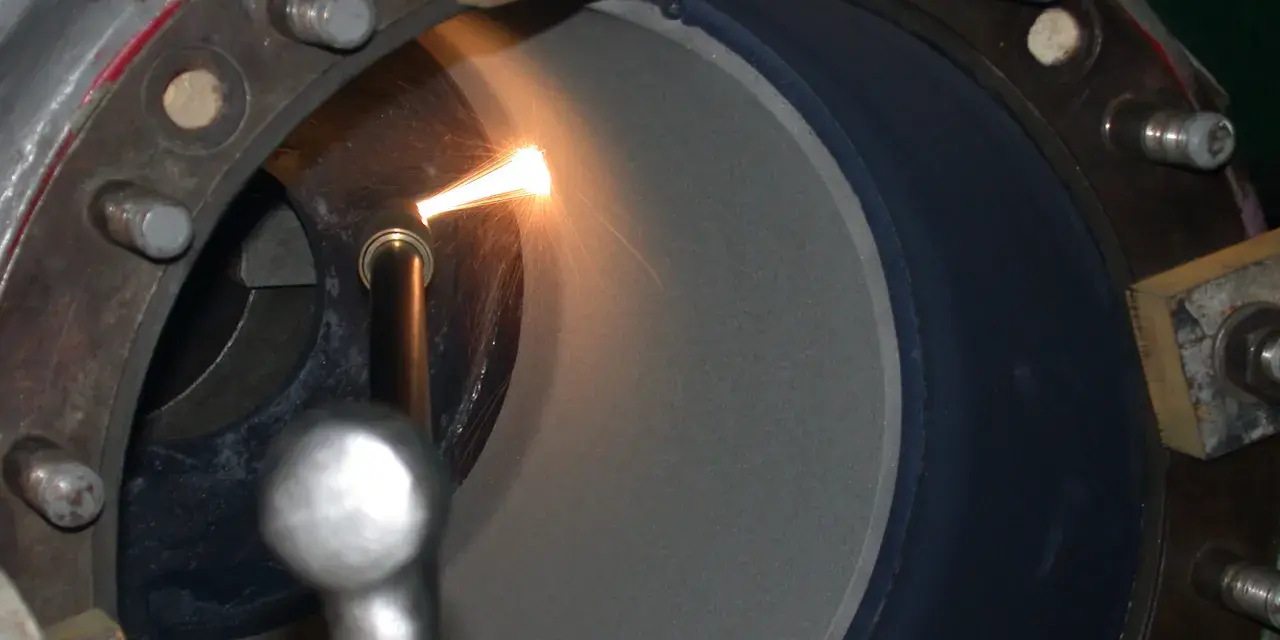

W najprostszym ujęciu materiał powłokowy w postaci drutu albo proszku jest podgrzewany, rozpylany i rozpędzany w kierunku powierzchni detalu. Cząstki uderzają w podłoże, spłaszczają się i tworzą kolejne, zachodzące na siebie warstwy.
Nie jest to klasyczne spawanie ani napawanie. Podłoże zazwyczaj nie zostaje nadtopione, dlatego detal nagrzewa się znacznie mniej niż podczas procesów spawalniczych. W typowych warunkach temperatura elementu może nie przekroczyć około 100°C, choć dokładna wartość zależy od materiału, geometrii i parametrów prowadzenia palnika.
Powłoka nie jest jednak litym kawałkiem metalu przyklejonym do powierzchni. Ma strukturę warstwową, może zawierać tlenki i niewielką porowatość. W zależności od metody porowatość spotykana w powłokach wynosi orientacyjnie 2-15%. W łożyskach ślizgowych nie zawsze jest to wada, ponieważ pory mogą zatrzymywać środek smarny.
Prędkość cząstek zależy od technologii. Dla metod płomieniowych i łukowych podaje się często około 160 m/s, dla natrysku plazmowego około 200-250 m/s, a dla technik naddźwiękowych ponad 330 m/s. Większa prędkość zwykle oznacza gęstszą i mocniej związaną warstwę, ale wymaga też dokładniejszego doboru proszku, gazu i parametrów procesu.
Jak dobrać metodę do materiału i zastosowania
Nie ma jednej najlepszej odmiany natrysku. Dobór zaczynam od odpowiedzi na trzy pytania: przed czym chronimy detal, jak duża jest powierzchnia oraz czy po naniesieniu będzie możliwa obróbka wykańczająca.
| Metoda | Najważniejsze zalety | Typowe zastosowania | Ograniczenia |
|---|---|---|---|
| Płomieniowa | Prosta, uniwersalna i stosunkowo łatwa do zastosowania | Regeneracja wałów, tulei, powierzchnie antykorozyjne | Zwykle większa porowatość i mniejsza gęstość niż przy HVOF |
| Łukowa | Wysoka wydajność i możliwość nanoszenia cynku, aluminium oraz stali | Konstrukcje stalowe, duże elementy, ochrona antykorozyjna | Wymaga stabilnego podawania dwóch drutów i dobrej kontroli parametrów |
| HVOF lub HVAF | Bardzo duża prędkość cząstek i gęste powłoki | Tuleje, tłoczyska, gniazda, elementy narażone na ścieranie i erozję | Wyższy koszt urządzeń i większe wymagania dotyczące przygotowania detalu |
| Plazmowa | Możliwość nanoszenia trudnotopliwych materiałów, w tym ceramiki i cermetali | Powłoki wysokotemperaturowe, izolacyjne i odporne na zużycie | Złożona kontrola procesu oraz kosztowna aparatura |
| Cold spray | Materiał jest nanoszony głównie dzięki energii kinetycznej, przy ograniczonym wpływie ciepła | Naprawy aluminium, miedzi i wybranych stopów | Nie każdy materiał i kształt powierzchni nadaje się do tej techniki |
Do zabezpieczeń antykorozyjnych dużych konstrukcji stalowych często wystarcza natrysk łukowy cynkiem lub aluminium. Przy regeneracji precyzyjnego czopa, który będzie później szlifowany, częściej rozważa się powłoki o lepszej gęstości i przyczepności, na przykład nanoszone HVOF.
Wyniki badań przyczepności mogą mieścić się od około 20 do 70 MPa, ale nie należy traktować tej wartości jako uniwersalnego parametru. Wpływ mają między innymi materiał podłoża, chropowatość, temperatura, czystość powierzchni i sposób natrysku. Sama nazwa metody nie gwarantuje jeszcze trwałej powłoki.
Przygotowanie powierzchni decyduje o trwałości
Najczęstszy błąd polega na skupieniu uwagi na rodzaju proszku, a pominięciu podłoża. Nawet bardzo dobry materiał powłokowy nie utrzyma się długo, jeśli powierzchnia jest zatłuszczona, zawilgocona albo pokryta słabo związanymi produktami korozji.
- Ocena detalu obejmuje pomiar zużycia, sprawdzenie pęknięć, ocenę geometrii i ustalenie, czy powierzchnia nadaje się do regeneracji.
- Odtłuszczanie usuwa oleje, smary i zabrudzenia, których nie da się skutecznie usunąć samym piaskowaniem.
- Obróbka strumieniowo-ścierna nadaje powierzchni profil kotwiący, czyli mikronierówności, w które mechanicznie zakleszcza się powłoka.
- Maskowanie chroni otwory, gwinty, powierzchnie bazowe i miejsca, które nie mogą zostać pokryte.
- Natrysk powinien odbywać się przy kontrolowanej odległości palnika, prędkości prowadzenia i temperaturze detalu.
- Obróbka końcowa przywraca wymagany wymiar, chropowatość i tolerancję geometryczną.
Powierzchnię po obróbce ściernej trzeba chronić przed wilgocią i dotykaniem gołymi rękami. W praktyce nawet krótka przerwa może pogorszyć przyczepność, szczególnie gdy stal zaczyna pokrywać się nalotem albo na powierzchni pozostają resztki pyłu.
Przed zleceniem procesu ustalam z wykonawcą nie tylko materiał powłoki, ale też minimalną i maksymalną grubość po obróbce. To ważne przy częściach CNC, ponieważ natrysk wykonuje się zwykle z naddatkiem, a finalny wymiar uzyskuje przez toczenie, szlifowanie lub honowanie.
Gdzie wykorzystuje się powłoki w obróbce metali i CNC
Najbardziej praktyczne zastosowanie to regeneracja elementów, których zużycie jest lokalne, a reszta części pozostaje w dobrym stanie. Zamiast wykonywać nowy wał lub tuleję, można odbudować powierzchnię i przywrócić jej wymiar podczas jednej zaplanowanej operacji technologicznej.
Wały, czopy i tuleje
Powłoki stalowe, niklowe, brązowe albo zawierające materiały odporne na ścieranie stosuje się do odtwarzania czopów, powierzchni pod uszczelnienia i gniazd. Przy takim zastosowaniu ważne są tolerancja średnicy, bicie i chropowatość, a nie tylko sama grubość warstwy.
Tłoczyska i elementy hydrauliki
Tłoczysko pracuje jednocześnie w kontakcie z uszczelnieniem, wilgocią i cząstkami zanieczyszczeń. Powłoka musi więc łączyć odporność na korozję z odpowiednią gładkością. Zbyt szorstka powierzchnia szybko niszczy uszczelnienie, a zbyt słaba warstwa może odpryskiwać przy obciążeniach cyklicznych.
Rolki, prowadnice i powierzchnie robocze
W maszynach produkcyjnych często liczy się odporność na zużycie oraz możliwość odtworzenia geometrii bez wymiany całego podzespołu. Powłoka może także nadać powierzchni określony współczynnik tarcia albo poprawić współpracę z materiałem transportowanym przez maszynę.
Przeczytaj również: Powierzchnie w CAD/CAM i CNC - Jak obrabiać złożone kształty?
Konstrukcje stalowe
Cynk i aluminium nanoszone natryskowo tworzą ochronę anodową, która ogranicza korozję stali. Rozwiązanie jest użyteczne przy mostach, zbiornikach, konstrukcjach przemysłowych i elementach pracujących na zewnątrz, zwłaszcza gdy późniejsze malowanie ma pełnić funkcję dodatkowej bariery.
W przypadku powłok ochronnych nie wystarczy podać nazwy metalu. Dokumentacja powinna określać grubość, sposób przygotowania, wymagania dotyczące przyczepności, zakres kontroli oraz system malarski, jeśli natrysk ma być połączony z malowaniem.
Natrysk cieplny a napawanie i powłoki galwaniczne
Wybór technologii zależy od geometrii, obciążeń i dostępnego parku maszynowego. Natrysk cieplny jest szczególnie interesujący wtedy, gdy nie chcemy znacząco nagrzać detalu albo gdy potrzebujemy połączyć grubszą warstwę z późniejszą obróbką CNC.
| Kryterium | Natrysk cieplny | Napawanie | Powłoka galwaniczna |
|---|---|---|---|
| Wpływ ciepła na detal | Zwykle ograniczony | Znaczny, możliwe odkształcenia i zmiany struktury | Niewielki |
| Grubość warstwy | Od cienkich warstw do około 1 mm i więcej w wybranych procesach | Może być duża | Zwykle cienka, zależna od kąpieli i czasu procesu |
| Połączenie z podłożem | Najczęściej adhezyjne i mechaniczne | Metalurgiczne | Metalurgiczne lub adhezyjne, zależnie od systemu |
| Obróbka po procesie | Często wymagana | Zwykle wymagana | Niekiedy wystarcza obróbka lub polerowanie |
| Typowe zastosowanie | Regeneracja, korozja, ścieranie, erozja | Duże ubytki i bardzo wysokie obciążenia | Ochrona cienkowarstwowa i poprawa właściwości powierzchni |
Nie traktuję natrysku jako zamiennika napawania w każdym przypadku. Powłoki natryskiwane mogą źle znosić duże obciążenia punktowe, silne udary i kontakt z ostrą krawędzią. Przy bieżniach łożysk tocznych albo miejscach narażonych na uderzenia trzeba szczególnie dokładnie sprawdzić konstrukcję powłoki, a czasem wybrać inną metodę.
Napawanie daje zwykle mocniejsze połączenie metalurgiczne, ale większy dopływ ciepła zwiększa ryzyko odkształceń. Powłoka galwaniczna jest dobrym wyborem przy niewielkich grubościach i ochronie powierzchni, lecz nie zawsze pozwala odbudować zużyty wymiar elementu.
Co sprawdzić przed zleceniem wykonania powłoki
Dobra wycena zaczyna się od danych technicznych, nie od samego zdjęcia detalu. Przekazuję wykonawcy rysunek, materiał części, informacje o medium roboczym, temperaturze, nacisku, prędkości ślizgania oraz rodzaju zużycia.
- Materiał podłoża, jego twardość i wcześniejsza obróbka cieplna.
- Rodzaj uszkodzenia, czyli korozja, wytarcie, erozja, kawitacja lub zatarcie.
- Wymiar przed i po regeneracji oraz dostępny naddatek na obróbkę.
- Warunki pracy, w tym temperatura, wilgoć, chemikalia, naciski i udary.
- Wymagana chropowatość i sposób kontroli po obróbce końcowej.
- Możliwość zamocowania detalu oraz dostęp do całej powierzchni.
Najdroższy błąd to dobór materiału wyłącznie na podstawie jego twardości. Twarda powłoka może dobrze znosić ścieranie, ale jednocześnie uszkadzać współpracujący element albo pękać przy uderzeniach. W wielu układach lepiej sprawdza się warstwa nieco bardziej miękka, lecz odporna na zatarcie i dopasowana do konkretnej pary tribologicznej.
Przy odbiorze warto żądać raportu z pomiaru grubości, kontroli wymiarowej i oceny przyczepności. Dla elementów krytycznych uzasadnione mogą być także badania porowatości, twardości, struktury przekroju lub szczelności. Zakres kontroli powinien wynikać z ryzyka awarii, a nie z przypadkowej listy badań.
Jak wykorzystać tę technologię bez błędów projektowych
Najlepsze rezultaty daje traktowanie powłoki jako części całego procesu produkcyjnego. Trzeba zaprojektować nie tylko sam natrysk, ale też przygotowanie, zamocowanie, naddatek, obróbkę CNC i kontrolę końcową.
Jeżeli detal pracuje pod dużym naciskiem punktowym lub jest narażony na uderzenia, najpierw porównuję natrysk z napawaniem, tulejowaniem albo wymianą części. Jeżeli głównym problemem jest korozja, ważniejsze od maksymalnej twardości będą ciągłość warstwy, przygotowanie podłoża i zabezpieczenie systemem malarskim.
W praktyce największą różnicę robią trzy rzeczy: czysta i odpowiednio rozwinięta powierzchnia, stabilne parametry nanoszenia oraz poprawnie zaplanowana obróbka wykańczająca. Sam materiał powłokowy jest ważny, ale nie naprawi błędów popełnionych na wcześniejszych etapach.
Dobrze dobrana warstwa pozwala przedłużyć życie części, ograniczyć przestoje i wykorzystać tańszy materiał bazowy tam, gdzie właściwości użytkowe są potrzebne tylko na powierzchni. To właśnie dlatego natrysk cieplny pozostaje wartościowym narzędziem w regeneracji maszyn, produkcji elementów CNC i ochronie konstrukcji przemysłowych.
