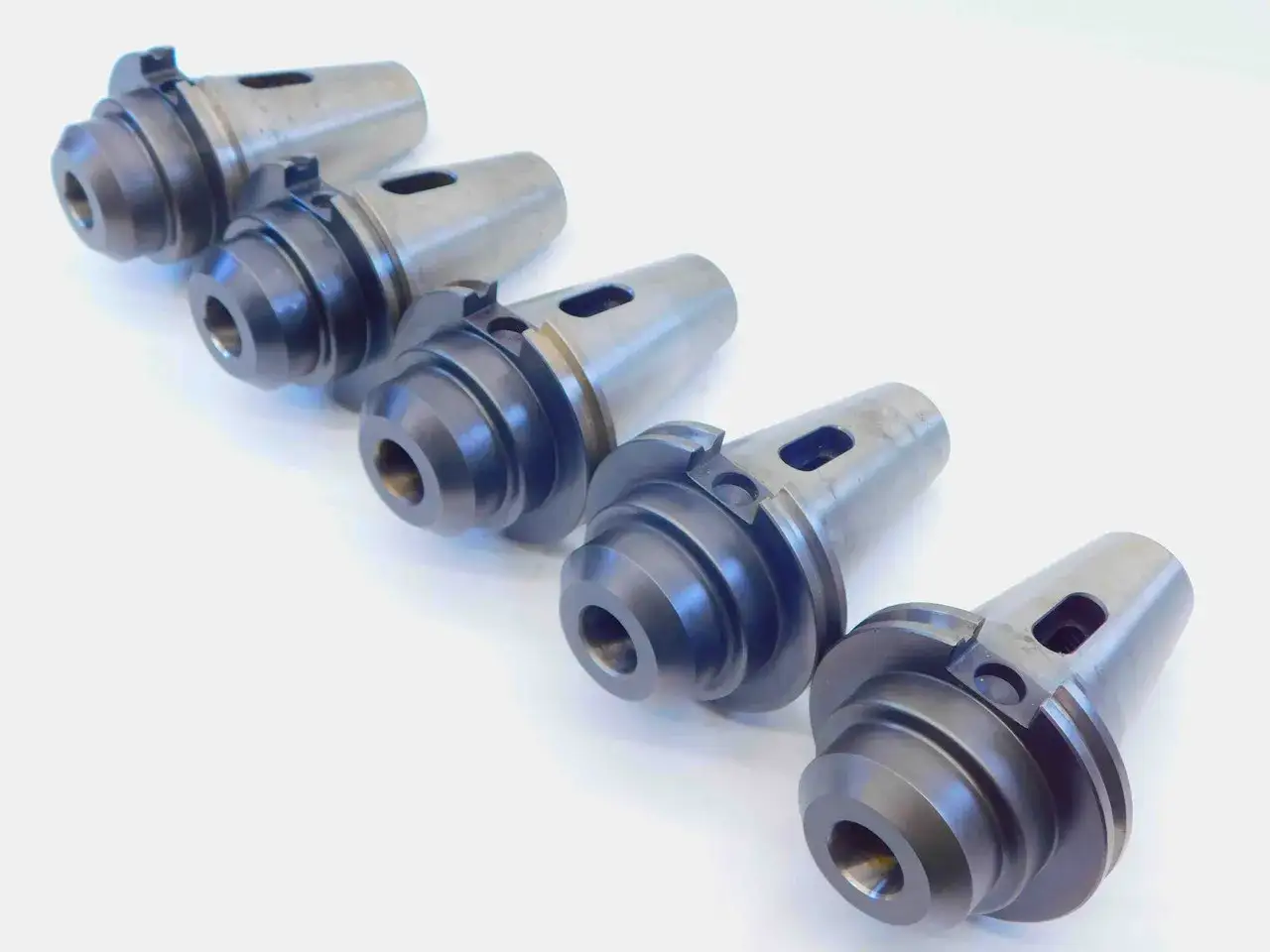

Gdy wiertło zaczyna bić, obraca się w gnieździe albo trudno je wyjąć, problem często nie leży w samym narzędziu, lecz w niewłaściwym połączeniu stożkowym. Właśnie w takich sytuacjach pojawia się stożek Morse'a, czyli standaryzowany system mocowania narzędzi stosowany w wiertarkach, tokarkach, frezarkach i innych obrabiarkach. Poniżej wyjaśniam, jak działa, czym różnią się rozmiary MK, jak dobrać właściwy wariant oraz których błędów unikać.
Najważniejsza decyzja dotyczy zgodności rozmiaru, gniazda i warunków obróbki
- Stożek samohamowny utrzymuje narzędzie dzięki klinowaniu powierzchni stożkowych.
- Najczęściej spotykane rozmiary to MK2, MK3 i MK4.
- Oznaczenie MK lub MT musi odpowiadać gniazdu wrzeciona albo właściwej tulei redukcyjnej.
- Przed montażem trzeba usunąć wióry, olej i rdzę z obu powierzchni.
- Do ciężkiego frezowania i wysokich obrotów lepiej sprawdzają się sztywniejsze systemy narzędziowe.
Jak działa stożek Morse’a i skąd bierze się jego popularność
To połączenie dwóch dopasowanych powierzchni stożkowych. Trzonek narzędzia wsuwa się w gniazdo wrzeciona, konika tokarki lub tulei, a niewielka zbieżność powoduje samohamowanie połączenia. Im dokładniej powierzchnie do siebie przylegają, tym większa jest odporność na obrót i wysunięcie podczas pracy.
W praktyce nie jest to zwykłe mocowanie cierne, które można bezkarnie zastąpić dowolnym stożkiem. Liczy się ten sam numer wykonania, odpowiednia geometria oraz czystość powierzchni. MK2 nie pasuje bezpośrednio do gniazda MK3, ale można zastosować tuleję redukcyjną MK3/MK2.
Na końcu trzpienia często znajduje się płetwa, nazywana także zabierakiem lub językiem. Ułatwia ona wybijanie narzędzia z gniazda, lecz nie powinna być traktowana jako jedyny element przenoszący moment. W wielu konstrukcjach spotyka się dodatkowo ściągacz, gwintowany uchwyt lub dyszel, szczególnie tam, gdzie narzędzie może być wyciągane przez siły skrawania.
Ja patrzę na ten system przede wszystkim jako na szybkie i ekonomiczne rozwiązanie do wiercenia oraz toczenia. Jego największą zaletą jest powtarzalność i możliwość bezpośredniego osadzania wielu narzędzi, a nie rekordowa sztywność. To rozróżnienie ma duże znaczenie przy pracy na frezarce CNC.
Rozmiary MK od MK0 do MK6
Rozmiary oznacza się najczęściej symbolem MK w Polsce lub MT w dokumentacji anglojęzycznej. Wyższy numer oznacza większy trzpień i większe gniazdo. Numer nie informuje jednak o średnicy wiercenia, dlatego wiertło MK3 może mieć różną średnicę części roboczej.
| Rozmiar | Orientacyjna średnica większego końca | Orientacyjna długość stożka | Typowe zastosowanie |
|---|---|---|---|
| MK0 | około 9 mm | około 51 mm | małe wiertarki i lekkie narzędzia |
| MK1 | około 12 mm | około 57 mm | małe wiertła, tokarki precyzyjne |
| MK2 | około 18 mm | około 75 mm | wiertarki stołowe, koniki tokarek |
| MK3 | około 24 mm | około 98 mm | większe wiertarki i tokarki warsztatowe |
| MK4 | około 31 mm | około 129 mm | cięższe obrabiarki i duże narzędzia |
| MK5 | około 44 mm | około 181 mm | duże maszyny przemysłowe |
| MK6 | około 63 mm | około 255 mm | największe standardowe zastosowania |
Podane wartości są orientacyjne i służą do identyfikacji rozmiaru. Przy zakupie narzędzia lub tulei trzeba sprawdzić kartę producenta, ponieważ znaczenie mają także długość części roboczej, płetwa, gwint i tolerancja wykonania. Norma ISO 296 obejmuje podstawowe wymiary stożków samohamownych, ale nie zastępuje dokumentacji konkretnej oprawki.
W polskich warsztatach najczęściej spotykam MK2 i MK3. MK2 jest popularny, bo dobrze pasuje do średnich wiertarek i koników tokarek, natomiast MK3 daje większą powierzchnię styku i lepiej znosi większe momenty. Przy większych średnicach wierteł często opłaca się przejść na MK4, o ile pozwala na to konstrukcja wrzeciona.
Gdzie stosuje się to mocowanie w obróbce metali
Wiertarki i wiertła
Najbardziej oczywiste zastosowanie to wiertła z trzpieniem stożkowym. Zamiast zaciskać narzędzie w uchwycie szczękowym, operator wkłada je bezpośrednio do wrzeciona. Takie rozwiązanie ogranicza liczbę elementów pośrednich i może zapewnić lepszą współosiowość, szczególnie gdy gniazdo oraz trzpień są w dobrym stanie.
Tokarki i koniki
W koniku tokarki stosuje się oprawki, kły, uchwyty wiertarskie i rozwiertaki z odpowiednim numerem MK. Tutaj ważna jest nie tylko siła mocowania, lecz także możliwość szybkiego wysunięcia narzędzia za pomocą tulei konika. Zbyt długi trzpień może ograniczyć zakres pracy, a zbyt mały wymaga redukcji.Przeczytaj również: CAM w obróbce metali - Jak zoptymalizować produkcję CNC?
Frezarki i centra obróbkowe
Na frezarkach można spotkać trzpienie frezarskie z takim stożkiem, ale trzeba zachować ostrożność. Podczas frezowania bocznego występuje składowa siły, która może ściągać narzędzie z gniazda. Dlatego w ciężkiej obróbce częściej stosuje się oprawki ze ściągaczem oraz systemy 7/24, takie jak ISO, SK lub BT, a w nowoczesnych maszynach także HSK.
W przypadku CNC samo oznaczenie MK nie wystarczy. Trzeba sprawdzić, czy wrzeciono jest przystosowane do automatycznej wymiany, czy oprawka ma właściwy gwint ściągający i czy producent dopuszcza pracę przy wymaganej prędkości obrotowej. Do spokojnego wiercenia rozwiązanie może być bardzo dobre, natomiast do szybkiego frezowania bywa po prostu zbyt mało sztywne.
Jak dobrać właściwy rozmiar i narzędzie
Dobór zaczynam od maszyny, nie od średnicy wiertła. Najpierw sprawdzam oznaczenie gniazda na wrzecionie, koniku albo w dokumentacji. Dopiero później dobieram narzędzie, uchwyt lub tuleję, pamiętając, że redukcja zmienia długość zestawu i może zwiększyć bicie.
- Odczytaj oznaczenie gniazda, na przykład MK2, MK3 lub MK4.
- Sprawdź, czy trzpień narzędzia ma ten sam numer i zgodny typ wykonania.
- Oceń wymaganą sztywność, zakres obrotów oraz moment skrawania.
- Jeśli rozmiary są różne, wybierz redukcję zgodną z kierunkiem pracy i długością narzędzia.
- Zmierz bicie po zamocowaniu, najlepiej czujnikiem zegarowym.
Przykład jest prosty. Wrzeciono MK3 i wiertło MK2 można połączyć tuleją MK3/MK2. Nie należy natomiast wkładać luźnego trzpienia MK2 do gniazda MK3 i liczyć na to, że docisk „jakoś go ustawi”. Takie rozwiązanie powoduje nierównomierny kontakt, bicie i szybkie zużycie zarówno narzędzia, jak i gniazda.
Do wiercenia otworów o dużej średnicy często korzystniejszy będzie uchwyt wiertarski osadzony na stożku niż bardzo duże wiertło z długim trzpieniem. Zyskuje się wtedy elastyczność, ale traci część sztywności. Ja wybieram bezpośredni trzpień stożkowy, gdy narzędzie jest często wymieniane i zależy mi na krótkim, sztywnym zestawie.
Montaż i demontaż bez uszkodzenia gniazda
Przed montażem trzeba dokładnie wyczyścić obie powierzchnie. Używam miękkiej, czystej szmatki i środka odtłuszczającego, a z gniazda usuwam wióry sprężonym powietrzem tylko wtedy, gdy nie grozi to ich wtłoczeniem w łożyska lub mechanizm. Nie smaruję stożka roboczego, ponieważ warstwa oleju zmienia warunki tarcia i może sprzyjać poślizgowi.
Narzędzie należy wsunąć osiowo i docisnąć zdecydowanym ruchem. Nie powinno się dobijać trzpienia młotkiem, zwłaszcza gdy wrzeciono ma precyzyjne łożyskowanie. Jeżeli konstrukcja wymaga dyszla lub nakrętki ściągającej, dokręcam ją zgodnie z instrukcją maszyny, bez nadmiernej siły.
Do wyjmowania służy najczęściej wybijak do stożków albo mechanizm wysuwu w koniku. Uderzenie powinno być krótkie i kontrolowane. Podkładanie przypadkowego klina, śrubokręta czy twardego pręta może uszkodzić krawędź gniazda i później powodować stałe bicie.
Najczęstsze błędy i objawy zużycia
Najwięcej problemów wynika z drobiazgów, które na pierwszy rzut oka nie mają znaczenia. Cienka warstwa wiórów między powierzchniami może przesunąć narzędzie o ułamki milimetra, a przy długim wiertle przełoży się to na wyraźne bicie na końcu narzędzia.
- Łączenie różnych standardów, na przykład MK z B16 lub B18, mimo podobnego wyglądu.
- Montowanie trzpienia z widoczną rdzą, zadziorami albo śladami zatarcia.
- Używanie narzędzia o mniejszym numerze bez odpowiedniej tulei redukcyjnej.
- Praca z luźnym gniazdem, w którym narzędzie obraca się pod obciążeniem.
- Wybijanie narzędzia ostrym, ciężkim uderzeniem.
- Stosowanie tego rozwiązania do agresywnego frezowania bez zabezpieczenia przed wysunięciem.
Objawem zużycia może być powtarzające się bicie, trudność z uzyskaniem osiowości, ślady obrotu na trzpieniu lub samoczynne wysuwanie narzędzia. W takiej sytuacji sprawdzam zarówno trzpień, jak i gniazdo. Wymiana samego wiertła często nie pomaga, bo problemem okazuje się wybite lub zanieczyszczone gniazdo wrzeciona.
Nie próbowałbym także „ratować” uszkodzonego stożka papierem ściernym. Można usunąć delikatny nalot, ale większe rysy, wgniecenia i zatarcia wymagają pomiaru oraz oceny przez narzędziowca. Każda przypadkowa zmiana kąta stożka pogarsza przyleganie i może uszkodzić kolejne narzędzia.
Stożek Morse’a a inne systemy mocowania

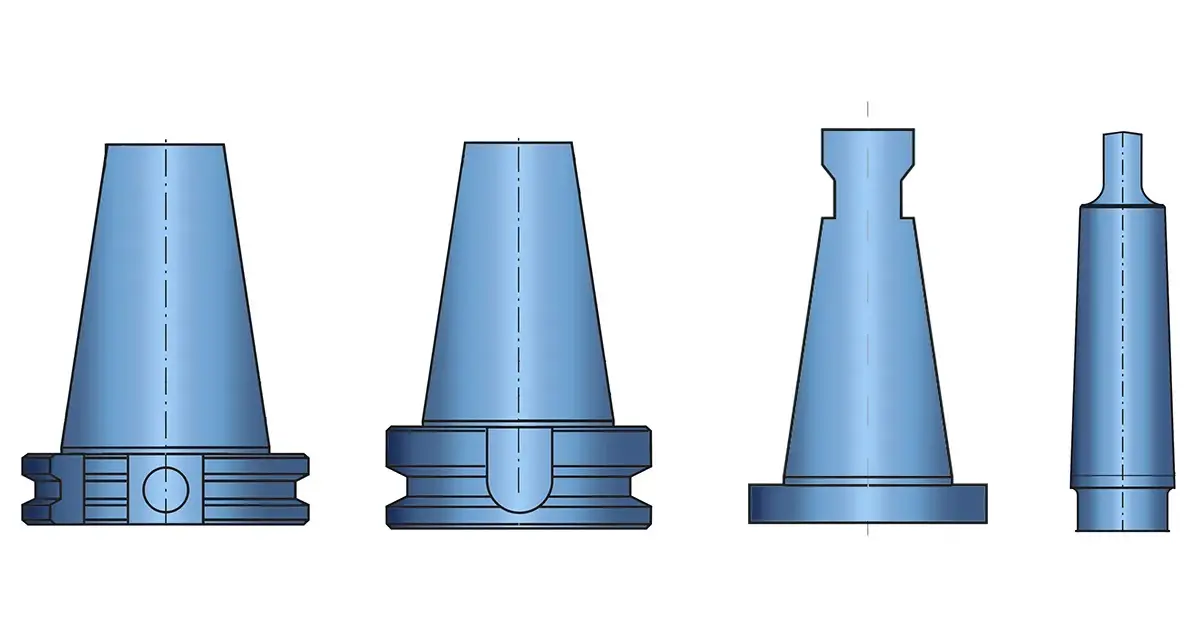

Najłatwiej pomylić go z uchwytem wiertarskim na stożku Jacobs. W oznaczeniach B16, B18 czy B22 numer odnosi się do stożka uchwytu wiertarskiego, a nie do rozmiaru MK. Uchwyt może więc mieć trzpień MK2 i jednocześnie gniazdo Jacobs B16. Są to dwa różne połączenia znajdujące się w jednym zestawie.
| System | Największa zaleta | Ograniczenie | Typowe użycie |
|---|---|---|---|
| MK / MT | proste, szybkie mocowanie samohamowne | ryzyko wysunięcia przy częściu frezowaniu | wiercenie, tokarki, koniki |
| Jacobs B16/B18 | łatwa regulacja średnicy wiertła | dodatkowe bicie i długość uchwytu | uchwyty wiertarskie |
| ISO / SK / BT 7/24 | duża sztywność i możliwość ściągania | wyższy koszt oprawek | frezarki CNC |
| HSK | stabilność przy wysokich obrotach | wymaga kompatybilnego wrzeciona i osprzętu | nowoczesne centra obróbkowe |
Nie ma jednego najlepszego systemu do każdej pracy. Do klasycznej wiertarki warsztatowej MK2 lub MK3 pozostaje rozsądnym wyborem, bo jest tani, dostępny i łatwy w obsłudze. Gdy rosną wymagania dotyczące sztywności, automatyzacji i pracy przy wysokich obrotach, przewagę zyskują oprawki z dodatnim napędem albo mocowaniem przez ściągacz.
Co sprawdzić przed zakupem oprawki lub wiertła
Przed zamówieniem zapisuję pełne oznaczenie, a nie tylko nazwę „stożkowy”. Sprawdzam numer MK, długość trzpienia, obecność płetwy, gwint oraz przeznaczenie. W przypadku pracy na CNC dochodzą jeszcze wyważenie, dopuszczalne obroty i sposób mocowania w magazynie narzędziowym.
Jeśli narzędzie ma pracować w stali, liczy się również jego geometria, materiał i chłodzenie. Sam stożek odpowiada za mocowanie, ale nie decyduje o trwałości ostrza ani o parametrach skrawania. Zbyt duża prędkość obrotowa, niewłaściwy posuw lub brak odprowadzania wióra mogą zniszczyć nawet idealnie dopasowany zestaw.
Najbardziej praktyczna zasada brzmi prosto: najpierw zgodność mechaniczna, potem parametry obróbki. Jeżeli stożek nie przylega prawidłowo, nie pomoże droższe wiertło, mocniejsza maszyna ani większy docisk operatora.
Dobry stożek zaczyna się od właściwego gniazda
W codziennej pracy ten system odwdzięcza się prostotą, ale wymaga dyscypliny. Dobieram numer MK do wrzeciona, utrzymuję powierzchnie w czystości, kontroluję bicie i nie wykorzystuję samohamownego połączenia tam, gdzie potrzebne jest dodatkowe zabezpieczenie przed wysunięciem.
Jeżeli te warunki są spełnione, mocowanie Morse’a nadal pozostaje bardzo użyteczne w obróbce metali. Dla wielu wiertarek, tokarek i koników będzie rozwiązaniem wystarczająco dokładnym, szybkim i ekonomicznym, a ograniczenia ujawnią się dopiero przy ciężkim frezowaniu lub wysokich obrotach.
