Gdy otwór w metalowym detalu ma być naprawdę prostopadły, a nie tylko „mniej więcej” trafiony, sama wiertarka ręczna szybko pokazuje swoje ograniczenia. W tym artykule wyjaśniam, jak wygląda budowa wiertarki stołowej, za co odpowiadają jej poszczególne podzespoły i które elementy mają największy wpływ na dokładność podczas obróbki metali.
Najważniejsze informacje o konstrukcji i pracy maszyny
- Podstawa, kolumna i stół odpowiadają za stabilność oraz prawidłowe ustawienie detalu.
- Silnik, koła pasowe i pasek przekazują napęd na wrzeciono i pozwalają dobrać prędkość obrotową.
- Wrzeciono, tuleja i uchwyt prowadzą wiertło w osi pionowej.
- Do metalu zwykle potrzebna jest niższa prędkość niż do drewna, szczególnie przy dużych średnicach otworów.
- Obrabiany element trzeba zawsze unieruchomić na stole, najlepiej za pomocą imadła lub zacisków.
Z czego składa się wiertarka stołowa
Wiertarka stołowa jest pionową maszyną, w której narzędzie porusza się wzdłuż jednej osi. Konstrukcja została podporządkowana prostemu celowi: utrzymać wiertło stabilnie i poprowadzić je prostopadle do powierzchni obrabianego materiału. To właśnie odróżnia ją od urządzenia ręcznego, gdzie za kierunek wiercenia w dużej mierze odpowiada operator.
Typowa maszyna składa się z podstawy, kolumny, wspornika stołu, stołu roboczego, głowicy, silnika oraz układu wrzecionowego. W mniejszych modelach korpus i głowica są często wykonane z żeliwa lub odlewanego aluminium, natomiast kolumna ma postać stalowego, cylindrycznego słupa.
Podstawa i kolumna
Podstawa jest najniższym elementem konstrukcji. Stabilizuje całą maszynę, a w wielu modelach ma rowki umożliwiające przykręcenie imadła albo innych przyrządów. Podczas pracy z metalem dobrze jest przymocować podstawę do blatu, zwłaszcza gdy wiertarka ma silnik o mocy około 500-750 W.
Kolumna prowadzi wspornik stołu i utrzymuje głowicę. Jej sztywność ma większe znaczenie, niż często zakładają początkujący użytkownicy. Cienka kolumna może powodować drgania, a te przekładają się na gorszą jakość otworu, szybsze zużycie wiertła i hałas.
Stół roboczy i wspornik
Stół porusza się po kolumnie, zwykle za pomocą listwy zębatej i korby. Można go ustawić na wysokości dopasowanej do detalu, a w wybranych modelach również pochylić pod kątem do około 45 stopni. W praktyce do precyzyjnego wiercenia w metalu najlepiej pozostawić stół ustawiony pod kątem 90 stopni względem wrzeciona.
W stole znajdują się najczęściej rowki teowe lub otwory montażowe. Służą do mocowania imadła, ogranicznika albo prostego przyrządu pozycjonującego. Sam stół nie powinien być traktowany jako zacisk. Detal trzymany wyłącznie ręką może obrócić się razem z wiertłem, nawet przy niewielkiej średnicy narzędzia.
Jak działa układ napędowy i wrzecionowy
Napęd zaczyna się w silniku elektrycznym umieszczonym w głowicy lub z tyłu korpusu. Silnik obraca koło pasowe, a pas klinowy przenosi moment obrotowy na drugie koło połączone z wrzecionem. W prostych modelach prędkość zmienia się ręcznie przez przełożenie pasa na inny stopień kół pasowych.
Najczęściej spotyka się zestawy z trzema, czterema albo pięcioma stopniami przełożenia. Im większe przełożenie redukujące, tym niższa prędkość wrzeciona, ale wyższy moment obrotowy. Przy wierceniu otworu o średnicy 16 mm w stali taka możliwość jest znacznie ważniejsza niż sama maksymalna prędkość podawana w katalogu.
| Element | Funkcja | Typowe problemy |
|---|---|---|
| Silnik | Wytwarza napęd dla wrzeciona | Przegrzewanie, spadek obrotów, zużycie łożysk |
| Koła pasowe | Zmieniają prędkość i moment obrotowy | Nieprawidłowe przełożenie, zabrudzenie rowków |
| Pas klinowy | Przekazuje napęd z silnika na wrzeciono | Poślizg, pęknięcie, zbyt małe napięcie |
| Wrzeciono | Przenosi obrót na uchwyt i wiertło | Bicie promieniowe, luzy, zanieczyszczenia stożka |
| Tuleja wrzeciona | Umożliwia pionowy przesuw narzędzia | Zacięcia, nadmierny luz, nierówny posuw |
Wrzeciono, tuleja i uchwyt
Wrzeciono obraca się w łożyskach i przesuwa pionowo wewnątrz tulei. Operator opuszcza je dźwignią lub zestawem trzech ramion. Po zwolnieniu uchwytu tuleja wraca do góry dzięki sprężynie powrotnej. Zakres tego ruchu, nazywany skokiem wrzeciona, wynosi w małych maszynach zwykle około 50-80 mm.
Na końcu wrzeciona znajduje się uchwyt wiertarski. W modelach warsztatowych często stosuje się uchwyty kluczykowe o zakresie do 13 lub 16 mm, a w dokładniejszych konstrukcjach również uchwyty bezkluczykowe. Ten drugi wariant przyspiesza wymianę narzędzi, ale przy cięższej pracy w metalu uchwyt kluczykowy zwykle zapewnia pewniejsze mocowanie.
Istotne jest także bicie wrzeciona. Oznacza ono odchylenie osi obrotu od idealnego toru. Dla prostych prac warsztatowych niewielkie bicie może być akceptowalne, lecz przy rozwiercaniu, wierceniu pod kołek lub przygotowaniu otworów pod elementy CNC każdy dodatkowy luz pogarsza powtarzalność.
Co naprawdę decyduje o dokładności wiercenia
Wiertarka może mieć mocny silnik, a mimo to wykonywać słabe otwory. O dokładności decyduje cały łańcuch mechaniczny: sztywność kolumny, luz tulei, bicie uchwytu, ustawienie stołu i sposób zamocowania materiału. Najsłabszy element tego układu ogranicza efekt końcowy.
Sztywność konstrukcji
Podczas wiercenia wiertło naciska na materiał, a operator dodatkowo zwiększa siłę posuwu. Jeżeli głowica lub stół odkształcają się pod obciążeniem, otwór może wyjść większy albo lekko przesunięty. W przypadku stali różnica jest łatwa do zauważenia, ponieważ twardy materiał nie wybacza drgań tak jak drewno.
Prostopadłość stołu
Stół powinien być ustawiony prostopadle do osi wrzeciona. Można sprawdzić to kątownikiem, a przy wyższych wymaganiach także czujnikiem zegarowym zamocowanym we wrzecionie. Obracając czujnik po powierzchni stołu, szybko zauważymy, czy ustawienie wymaga korekty.
Mocowanie detalu
Małe elementy najlepiej umieszczać w imadle maszynowym. Przy większych arkuszach lub profilach sprawdzają się zaciski prowadzone w rowkach stołu. Nigdy nie trzymam metalu dłonią, nawet gdy detal wydaje się lekki. Zaczepienie wiertła może obrócić przedmiot gwałtownie i spowodować poważne obrażenia.

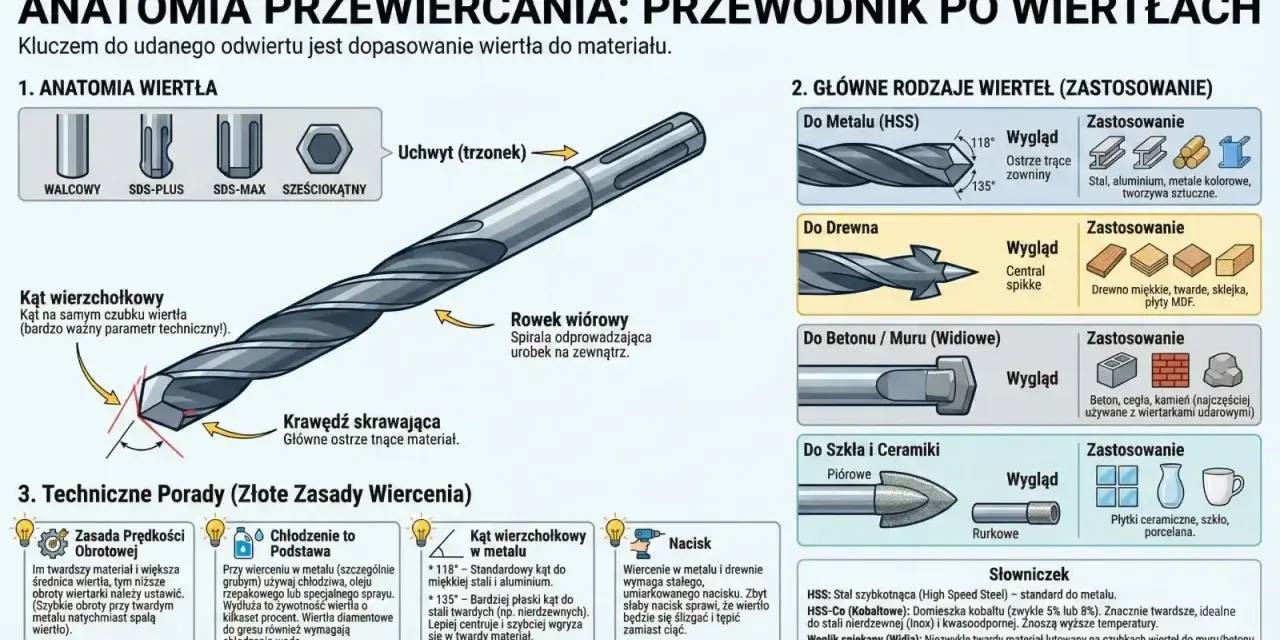

Jak dobrać parametry do obróbki metali
Przy wierceniu w metalu nie działa zasada „im szybciej, tym lepiej”. Prędkość obrotową dobiera się do średnicy wiertła, rodzaju materiału i narzędzia. Duże wiertło przy zbyt wysokich obrotach szybko się nagrzewa, traci ostrość, a w skrajnym przypadku może doprowadzić do poślizgu lub zablokowania wrzeciona.
Orientacyjnie dla stali konstrukcyjnej można przyjąć następujące zakresy. Są to wartości startowe, które trzeba skorygować po obserwacji wióra, temperatury i zachowania narzędzia.
| Średnica wiertła | Prędkość dla stali | Praktyczna wskazówka |
|---|---|---|
| 3-5 mm | 1000-1800 obr./min | Stosuj mały nacisk i pilnuj ostrego wiertła |
| 6-10 mm | 600-1200 obr./min | Przy głębszym otworze wycofuj narzędzie dla usunięcia wióra |
| 12-16 mm | 300-700 obr./min | Wymagane stabilne mocowanie i chłodzenie |
W aluminium można zwykle pracować szybciej, ale materiał ma tendencję do zalepiania ostrzy. Pomaga właściwa geometria wiertła i środek smarujący. W stali nierdzewnej trzeba uważać na hartowanie przez zgniot, czyli utwardzanie powierzchni wskutek zbyt małego nacisku i ślizgania się ostrza.
Przeczytaj również: Nóż do rowka Segera - Jak wybrać i uniknąć błędów?
Posuw i chłodzenie
Posuw powinien być płynny, bez dociskania narzędzia na siłę. Wiór powinien powstawać w sposób ciągły, ale nie może być tak długi, aby owijał się wokół wiertła. Przy większych średnicach warto najpierw wykonać otwór pilotujący, choć nie należy przesadzać z jego małą średnicą, ponieważ może to utrudnić prawidłowe prowadzenie większego narzędzia.
Do stali przydaje się emulsja obróbkowa albo olej do wiercenia. Chłodziwo zmniejsza temperaturę i tarcie, ale nie naprawi tępego wiertła ani niestabilnego mocowania. To detal mechaniczny, nie płyn decyduje o jakości otworu.
Jak prawidłowo przygotować maszynę do pracy
Dobre ustawienie zajmuje kilka minut, a ogranicza większość typowych problemów. Sam trzymam się kolejności, w której najpierw eliminuję ryzyko, potem ustawiam geometrię, a dopiero na końcu dobieram parametry skrawania.
- Sprawdź, czy wiertarka jest stabilnie ustawiona i czy podstawa nie przesuwa się po blacie.
- Dobierz wiertło do materiału i sprawdź, czy nie ma wyszczerbień, stępienia albo zabrudzeń na trzpieniu.
- Wyjmij klucz z uchwytu i upewnij się, że osłona pasa oraz osłona uchwytu są zamknięte.
- Ustaw prędkość przez zmianę położenia pasa przy wyłączonym i odłączonym zasilaniu.
- Umieść detal na stole i zamocuj go w imadle lub za pomocą zacisków.
- Ustaw ogranicznik głębokości, jeśli otwór ma mieć powtarzalny wymiar.
- Wykonaj krótką próbę na małym posuwie, a potem rozpocznij właściwe wiercenie.
Przy seryjnym wykonywaniu kilku takich samych otworów największą różnicę robi prosty przyrząd. Ogranicznik boczny, tuleja prowadząca lub szablon potrafią poprawić powtarzalność bardziej niż zakup mocniejszego silnika. Właśnie tutaj wiertarka stołowa zaczyna przypominać element małego stanowiska produkcyjnego.
Typowe błędy i granice tej konstrukcji
Najczęstszy błąd polega na wierceniu bez zamocowania materiału. Kolejny to praca na maksymalnych obrotach niezależnie od średnicy wiertła. Takie podejście zwiększa temperaturę, niszczy krawędzie skrawające i może powodować powstawanie otworów o nieregularnym kształcie.
- Nie zmieniaj przełożenia przy pracującym silniku, ponieważ możesz uszkodzić pas albo koła pasowe.
- Nie usuwaj wiórów dłonią. Użyj szczotki lub zatrzymaj maszynę i odłącz zasilanie.
- Nie używaj rękawic przy obracającym się wrzecionie, ponieważ materiał może zostać wciągnięty przez narzędzie.
- Nie frezuj bokiem zwykłym wiertłem. Wiertarka stołowa nie jest frezarką i nie ma odpowiedniej sztywności do takiego obciążenia.
- Nie ignoruj nietypowego bicia, stuków ani zapachu przegrzanego pasa.
W relacji do CNC trzeba zachować właściwe proporcje. Wiertarka stołowa może przygotowywać otwory pod późniejszą obróbkę, wykonywać proste serie z użyciem przyrządów i wspierać prace utrzymania ruchu, ale nie zastępuje wiertarki CNC. Nie zapewnia automatycznego pozycjonowania, kompensacji narzędzia ani kontroli programu.
Konserwacja nie jest skomplikowana. Co pewien czas trzeba oczyścić stół i kolumnę, sprawdzić napięcie pasa, usunąć wióry z uchwytu oraz skontrolować luz wrzeciona. Jeśli tuleja zaczyna poruszać się skokowo albo wiertło wyraźnie bije, dalsza praca zwykle tylko pogłębia problem.
Jak ocenić konstrukcję przed zakupem
Przy wyborze do warsztatu metalowego nie kierowałbym się wyłącznie mocą silnika. Ważniejsze są sztywność, zakres regulacji obrotów, skok wrzeciona i jakość uchwytu. Wiertarka o mocy 500 W z solidną kolumną może pracować użyteczniej niż pozornie mocniejszy model z cienkim korpusem i dużym biciem.
| Parametr | Mały warsztat | Intensywniejsza praca |
|---|---|---|
| Uchwyt | Do 13 mm | 13-16 mm lub większy |
| Zakres obrotów | Około 500-2500 obr./min | Szeroki zakres z niską prędkością minimalną |
| Skok wrzeciona | 50-70 mm | 70-100 mm lub więcej |
| Stół | Prosty, regulowany wysokościowo | Z rowkami teowymi, uchylny, sztywny |
| Napęd | Przekładnia pasowa | Pasowa lub elektroniczna regulacja z kontrolą momentu |
Jeżeli maszyna ma służyć głównie do otworów o średnicy 3-10 mm, nie ma sensu kupować bardzo dużego modelu. Gdy planujesz regularnie wiercić otwory 12-16 mm w stali, potrzebujesz niskich obrotów, stabilnego imadła i stołu, który nie ugina się pod naciskiem.
Przed zakupem sprawdziłbym również dostępność części zamiennych. Pas, łożyska, uchwyt i sprężyna powrotna zużywają się szybciej niż sama kolumna, a ich wymiana powinna być możliwa bez dorabiania nietypowych elementów.
Co sprawdzić przed pierwszym otworem
Najlepsza wiertarka stołowa to nie ta z najdłuższą listą funkcji, lecz taka, która utrzymuje narzędzie w osi, pozwala dobrać prędkość do materiału i nie zmusza operatora do walki z luzami. Przed rozpoczęciem pracy sprawdź stabilność podstawy, prostopadłość stołu, bicie uchwytu oraz działanie osłon.
W obróbce metali dokładność buduje się z kilku prostych decyzji. Ostre wiertło, właściwe obroty, sztywne mocowanie i spokojny posuw dają zwykle większą poprawę niż sama wymiana silnika na mocniejszy.
Jeżeli te warunki są spełnione, konstrukcja wiertarki stołowej dobrze sprawdza się zarówno w przydomowym warsztacie, jak i na prostym stanowisku produkcyjnym. Jej największą zaletą pozostaje powtarzalne, prostopadłe prowadzenie narzędzia, a największym ograniczeniem brak automatyzacji i niewystarczająca sztywność przy ciężkim frezowaniu.
