Gdy gładki wałek, pokrętło albo łeb śruby ślizga się w dłoni, problem często rozwiązuje dobrze wykonane radełkowanie. Radełkowanie na tokarce pozwala uzyskać trwały wzór chwytowy lub dekoracyjny, ale wymaga właściwego radełka, sztywnego zamocowania i rozsądnych parametrów. Poniżej pokazuję, jak dobrać narzędzie, przygotować detal, ustawić tokarkę oraz uniknąć typowych wad powierzchni.
Najważniejsze decyzje wpływają na jakość wzoru
- Radełkowanie jest zwykle obróbką plastyczną, a nie klasycznym skrawaniem.
- Sztywne zamocowanie detalu i oprawki ogranicza drgania oraz podwójne śledzenie wzoru.
- Prędkość 10-30 m/min to rozsądny punkt wyjścia dla wielu prac, ale ostateczne dane podaje producent radełka.
- Posuw na obrót trzeba dopasować do podziałki radełka, materiału i metody formowania lub cięcia.
- Radełkowanie formujące może zwiększyć średnicę detalu, dlatego wymiar półfabrykatu ma duże znaczenie.
Na czym polega radełkowanie i kiedy ma sens
Radełkowanie polega na dociśnięciu ząbkowanej rolki do obracającego się przedmiotu. Zęby narzędzia odkształcają powierzchnię, tworząc rowki proste, skośne albo rombowe. W metodzie formującej materiał nie jest usuwany w postaci wióra, lecz przemieszczany i zgniatany.

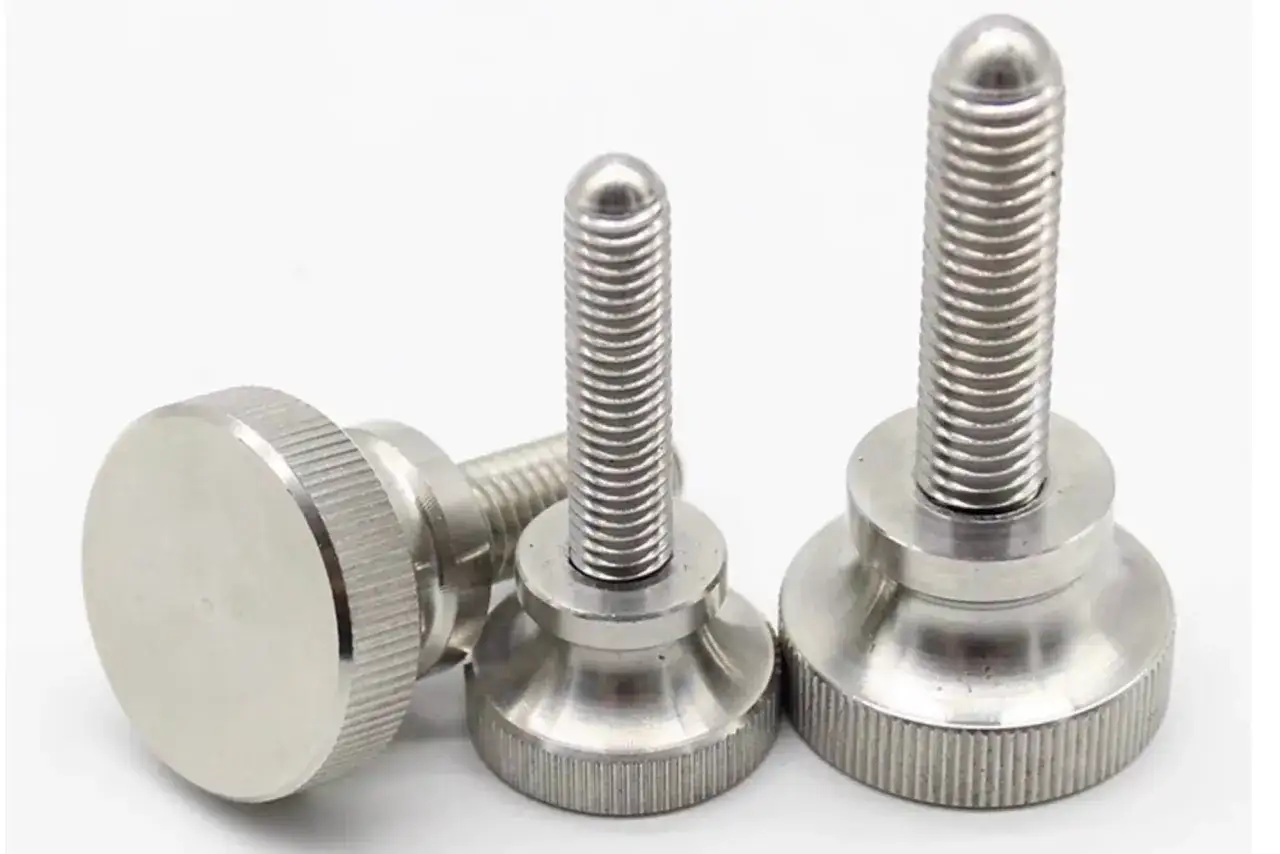

Najczęściej stosuje się je na pokrętłach, tulejach, rękojeściach, trzpieniach i łbach śrub. Chropowata struktura poprawia chwyt, a w elementach użytkowych bywa ważniejsza niż bardzo mała tolerancja średnicy. Trzeba jednak pamiętać, że wzór nie zastąpi prawidłowej geometrii detalu ani właściwego pasowania.
W produkcji seryjnej radełkowanie może pełnić także funkcję kontrolną lub montażową. Powiększona, zgnieciona powierzchnia pomaga uzyskać mocniejsze osadzenie tulei, choć w takim zastosowaniu wymiar i stopień zgniotu powinny wynikać z dokumentacji technologicznej, a nie z samego wyglądu wzoru.
Jak wybrać radełko do materiału i wzoru
Najpierw określam, czy detal ma przede wszystkim dobrze leżeć w dłoni, czy ma mieć konkretny efekt wizualny. Do chwytów często wystarcza wzór prosty lub krzyżowy. Radełko skośne sprawdza się tam, gdzie liczy się kierunkowa przyczepność, natomiast wzór rombowy daje wyraźną, agresywną fakturę.
| Wzór | Typowe zastosowanie | Na co uważać |
|---|---|---|
| Prosty | Tuleje, pokrętła, elementy chwytowe | Może być mniej skuteczny przy chwycie w kierunku osi |
| Skośny | Rękojeści i elementy wymagające kierunkowej przyczepności | Trzeba prawidłowo dobrać kierunek spirali |
| Rombowy | Pokrętła, uchwyty i detale dekoracyjne | Wymaga dobrego ustawienia obu kierunków nacięcia |
Znaczenie ma również podziałka radełka, czyli odległość między kolejnymi zębami. Drobna podziałka pasuje do małych średnic i delikatnych detali, a gruba tworzy mocniejszy chwyt, ale wymaga większej siły oraz sztywniejszej obrabiarki. Początkujący często wybierają zbyt grube radełko, bo wzór wygląda efektownie na próbce, lecz szybko ujawnia problemy na cienkim wałku.
Do stali, mosiądzu i aluminium stosuje się zwykle rolki ze stali narzędziowej lub HSS. Przy materiałach ściernych, większych seriach albo wysokich wymaganiach warto rozważyć rolki z powłoką odporną na zużycie. Dla bardzo twardych lub cienkościennych elementów lepsze może być radełkowanie cięte, które usuwa materiał i wywołuje mniejsze siły promieniowe.
Przygotowanie detalu i tokarki przed pracą
Powierzchnia przeznaczona pod wzór powinna być okrągła, równa i wolna od głębokich rys. Nie zostawiam dużego naddatku na przypadkowe „dociśnięcie” radełka. W metodzie formującej materiał wypływa na boki, dlatego średnicę półfabrykatu dobiera się zgodnie z podziałką oraz tabelą producenta narzędzia.
Detal mocuję możliwie krótko w uchwycie, a przy dłuższych wałkach stosuję kło lub podtrzymkę. Luz w uchwycie, wysunięta oprawka albo cienki pręt bez podparcia niemal zawsze kończą się drganiami, nierównym wzorem lub ugięciem materiału.
Oś rolki ustawiam równolegle do osi obrabianego wałka, a narzędzie prowadzę na wysokości osi wrzeciona. Przed rozpoczęciem sprawdzam też, czy radełko obraca się swobodnie. Zablokowana rolka nie wygniata wzoru, tylko trze po powierzchni i bardzo szybko się nagrzewa.
Na początku zakresu radełkowania dobrze działa krótka faza wejściowa, która ogranicza udar przy zetknięciu narzędzia z detalem. Zbyt ostra krawędź czołowa albo wejście prostopadłe przy dużym nacisku może wyłamać ząb rolki i pozostawić trudny do usunięcia ślad.
Jak wykonać proces krok po kroku
- Stoczyć powierzchnię do średnicy przygotowanej dla wybranego radełka i wykonać lekkie fazy na końcach.
- Zamocować detal krótko i sztywno, a przy większym wysięgu użyć podparcia.
- Ustawić rolkę dokładnie na osi oraz równolegle do osi przedmiotu.
- Uruchomić wrzeciono na niskich obrotach i doprowadzić narzędzie do powierzchni.
- Docisnąć radełko zdecydowanie, ale bez gwałtownego szarpnięcia, aż wzór zostanie wyraźnie zainicjowany.
- Włączyć stały posuw wzdłużny i prowadzić narzędzie przez całą długość przeznaczoną do radełkowania.
- Wycofać narzędzie dopiero po zatrzymaniu posuwu, a później usunąć zadziory i oczyścić detal.
Najważniejszy jest moment pierwszego kontaktu. Zbyt lekki docisk powoduje podwójne śledzenie, czyli nakładanie się kilku niepasujących do siebie wzorów. W praktyce lepiej uzyskać pełny odcisk szybko i stabilnie niż przez długi czas delikatnie pocierać powierzchnię.
Chłodzenie zależy od materiału i narzędzia. Przy stali pomaga olej lub odpowiednie chłodziwo, natomiast przy aluminium trzeba zadbać przede wszystkim o ograniczenie przywierania. Strumień chłodziwa nie powinien wypłukiwać zanieczyszczeń w stronę operatora, a wióry i drobiny metalu usuwam wyłącznie po zatrzymaniu maszyny.
Parametry, od których warto zacząć
Radełkowanie nie ma jednego uniwersalnego zestawu parametrów. Inaczej zachowuje się cienki wałek z aluminium, inaczej krótki detal ze stali, a jeszcze inaczej narzędzie cięte w automacie CNC. Poniższe wartości traktuję jako bezpieczny punkt próbny, nie jako zamiennik tabeli producenta.
| Parametr | Praktyczny zakres startowy | Znaczenie |
|---|---|---|
| Prędkość powierzchniowa | 10-30 m/min | Niższa ogranicza grzanie i ryzyko poślizgu |
| Posuw | 0,1-0,3 mm/obr | Powinien współgrać z podziałką oraz szerokością wzoru |
| Docisk | Stopniowany, lecz zdecydowany | Za mały powoduje niepełny wzór, za duży przeciąża detal |
| Przejścia | Zwykle jedno pełne przejście | Kolejne przejście ma sens tylko po ocenie wzoru i stanu materiału |
Obroty można oszacować ze wzoru n = 1000 × Vc / π × D, gdzie Vc oznacza prędkość skrawania w metrach na minutę, a D średnicę detalu w milimetrach. Dla wałka o średnicy 30 mm i prędkości 20 m/min wychodzi około 210 obr./min. Na tokarce ręcznej zaczynam od niższej wartości i zwiększam ją tylko wtedy, gdy wzór jest stabilny, a rolka nie grzeje się nadmiernie.
W CNC posuw zapisuję najczęściej w mm/obr, aby zachować stały ruch względem obrotu wrzeciona. Przy metodzie ciętej parametry mogą być wyższe niż przy wygniataniu, ale zawsze trzeba uwzględnić geometrię konkretnego narzędzia, liczbę rolek i zalecenia producenta.
Najczęstsze błędy i sposoby ich usunięcia
Wzór jest podwójny lub rozmazany
Najczęściej winny jest zbyt mały docisk, niepewne wejście w materiał albo luz w układzie. Pomaga sztywniejsza oprawka, krótsze wysunięcie detalu i szybkie zainicjowanie pełnego wzoru. Samo zwiększenie obrotów zwykle pogarsza sytuację.
Radełko hałasuje i mocno się nagrzewa
Powodem może być zablokowana rolka, za duża prędkość albo brak smarowania. Najpierw zatrzymuję maszynę i sprawdzam łożysko oraz czystość narzędzia. Jeżeli rolka obraca się poprawnie, zmniejszam obroty i kontroluję nacisk.
Wzór nie dochodzi do końca detalu
Takie zachowanie często wynika z ugięcia wałka lub zbyt krótkiego przejazdu. Przy cienkich elementach podparcie kłem daje większą poprawę niż samo zwiększanie siły docisku. Trzeba też przewidzieć strefę wybiegu i nie kończyć przejazdu dokładnie na ostrej krawędzi.
Przeczytaj również: Ostrzenie frezów węglikowych - Kiedy to ma sens?
Średnica po obróbce jest za duża
To typowy skutek formowania, ponieważ materiał zostaje przemieszczony ku wierzchołkom wzoru. Nie próbuję wtedy „zebrać” nadmiaru zwykłym przejściem bez sprawdzenia geometrii. Wymiary półfabrykatu należy ustalać z dokumentacją radełka, zwłaszcza gdy detal ma później współpracować z innym elementem.
Co zmienia zastosowanie tokarki CNC

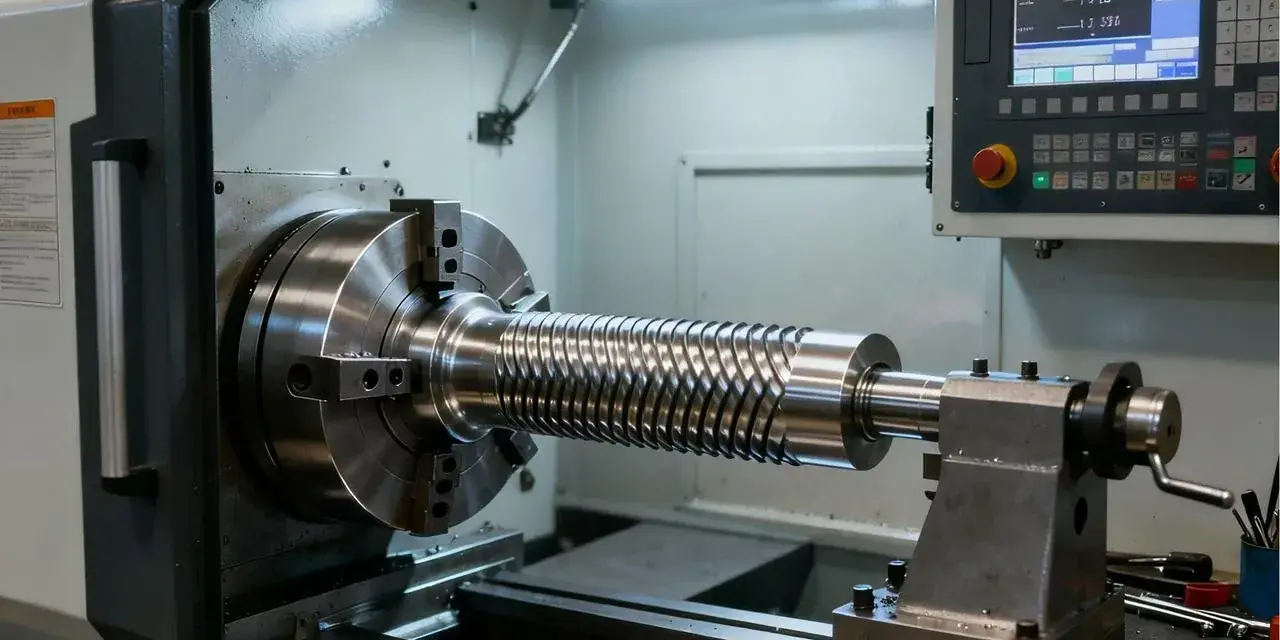

Tokarka CNC poprawia powtarzalność posuwu, długości wzoru i kolejności operacji, ale nie rozwiązuje problemów ze słabym zamocowaniem. Program powinien uwzględniać bezpieczne dojście, stopniowe zaangażowanie narzędzia oraz wycofanie po zakończeniu przejazdu.
W produkcji seryjnej opłaca się kontrolować pierwszą sztukę pod kątem średnicy, głębokości, kompletności wzoru i temperatury narzędzia. Przy większych partiach warto również zapisać numer radełka, podziałkę, materiał, obroty, posuw i sposób chłodzenia. Taka karta procesu ogranicza różnice między zmianami operatorów.
Jeśli detal jest cienkościenny, bardzo twardy albo wymaga małej siły promieniowej, rozważam radełkowanie cięte. Wymaga ono innego narzędzia i często dokładniejszego prowadzenia, ale może być stabilniejsze niż wygniatanie. Z kolei metoda formująca pozostaje prostsza i szybsza przy typowych elementach chwytowych.
Dobry wzór zaczyna się od przygotowania, nie od docisku
Największą różnicę robią trzy rzeczy: właściwa średnica przygotówki, sztywne ustawienie oraz spokojne parametry dobrane do materiału. Zaczynam od próby na krótkim odcinku, oglądam wzór pod kątem pełnego zazębienia i dopiero wtedy wykonuję całą długość.
Radełkowanie jest prostą operacją, ale nie wybacza pośpiechu. Gdy rolka pracuje płynnie, detal nie drga, a narzędzie jest dobrane do podziałki, można uzyskać estetyczny i trwały chwyt zarówno na tokarce konwencjonalnej, jak i w powtarzalnym procesie CNC.
