Gdy otwór wychodzi zbyt ciasny, ma poszarpaną krawędź albo wiertło szybko się tępi, problem często nie leży wyłącznie w parametrach maszyny. Budowa wiertła krętego decyduje o tym, jak narzędzie centruje się w materiale, odprowadza wióry i znosi obciążenia podczas wiercenia. Poniżej wyjaśniam elementy konstrukcji, znaczenie geometrii, różnice między materiałami oraz zasady doboru wiertła do obróbki metali i pracy na CNC.
Najważniejsze zależności, które decydują o pracy wiertła
- Rowki śrubowe odprowadzają wióry i wpływają na sztywność narzędzia.
- Kąt wierzchołkowy 118° jest typowym rozwiązaniem do wielu gatunków stali.
- Kąt 130-140° często sprawdza się przy aluminium i mosiądzu, ale dobór zależy od konkretnego stopu.
- Rdzeń, ścin i łysinki odpowiadają za stabilność, centrowanie i prowadzenie w otworze.
- HSS, HSS-Co i węglik spiekany mają różną odporność na temperaturę, drgania i zużycie.
Z czego składa się wiertło kręte

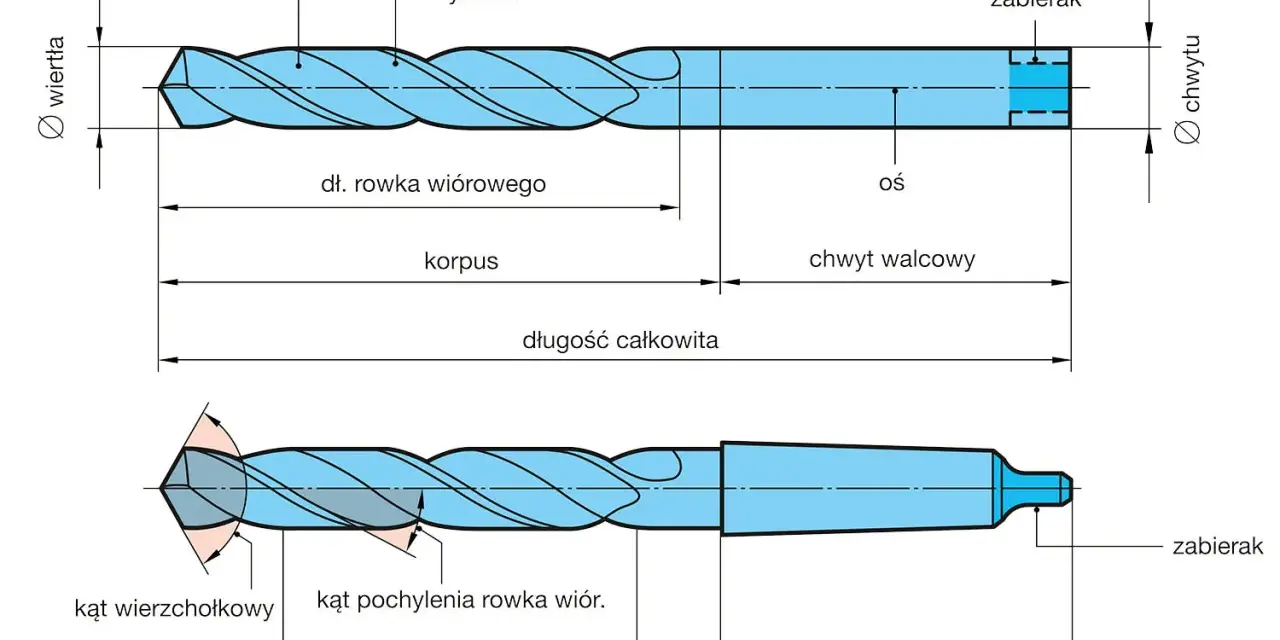

Najprościej podzielić narzędzie na część roboczą, chwyt i szyjkę. Taki podział jest praktyczny, bo każda strefa odpowiada za inny etap pracy. Część robocza skrawa materiał i prowadzi narzędzie, chwyt przenosi moment obrotowy, a szyjka łączy obie strefy oraz często zawiera oznaczenia średnicy i gatunku materiału.
Część skrawająca i wierzchołek
Na czole wiertła znajdują się dwie główne krawędzie skrawające. Łączy je krawędź poprzeczna, nazywana ścinem, która nie skrawa tak efektywnie jak główne ostrza, lecz wciska się w materiał i zwiększa opór osiowy. Z tego powodu zwykłe wiertło wymaga większego nacisku niż narzędzie z korekcją ścinu.
Na styku powierzchni czołowej i obwodowej powstają naroża. Pracują one z największą prędkością skrawania, dlatego w tej strefie szczególnie szybko pojawia się zużycie, przegrzanie lub wykruszenie. Właśnie dlatego zwiększanie obrotów bez kontroli chłodzenia najczęściej niszczy najpierw obwód wiertła.
Rowki, łysinki i rdzeń
Dwa spiralne rowki wiórowe tworzą charakterystyczny kształt narzędzia. Ich zadaniem jest transport wiórów na zewnątrz otworu, ale jednocześnie osłabiają przekrój wiertła. Im głębsze rowki, tym lepsze odprowadzanie wióra, lecz mniejsza sztywność rdzenia.
Wąskie pasma pozostawione na obwodzie to łysinki prowadzące. Dotykają ściany otworu i stabilizują narzędzie, ograniczając tarcie do niewielkiej powierzchni. Korpus wiertła jest zwykle lekko zbieżny w kierunku chwytu, dzięki czemu nie klinuje się w wykonanym otworze.
Rdzeń to centralna część przekroju narzędzia. Zapewnia odporność na wyboczenie i skręcanie, szczególnie przy większych posuwach lub wierceniu głębokich otworów. Wiertła z pogrubionym rdzeniem są sztywniejsze, ale mają mniejszą przestrzeń na wiór, dlatego wymagają lepszego łamania i wypłukiwania wiórów.
Chwyt i sposób mocowania
| Rodzaj chwytu | Typowe zastosowanie | Najważniejsza cecha |
|---|---|---|
| Walcowy | Wiertarki ręczne, oprawki ER, uchwyty wiertarskie | Uniwersalne mocowanie, zwykle dla mniejszych i średnich średnic |
| Walcowy z płetwą | Uchwyty wymagające zabezpieczenia przed obrotem | Płetwa przenosi moment i ogranicza poślizg |
| Stożkowy Morse’a | Wiertarki kolumnowe, tokarki, centra obróbkowe | Duża sztywność i możliwość bezpośredniego osadzenia w gnieździe |
W obróbce CNC liczy się nie tylko typ chwytu, ale też bicie promieniowe całego zestawu. Nawet dobre wiertło będzie wiercić źle, jeśli oprawka jest zabrudzona, zużyta albo źle dociągnięta. Z mojego punktu widzenia kontrola mocowania daje często większą poprawę niż zakup droższego narzędzia.
Geometria ostrza decyduje o jakości otworu
Wiertło nie jest po prostu metalowym prętem z dwoma rowkami. Jego działanie wynika z powiązania kilku kątów. Zmiana jednego parametru wpływa na siłę osiową, moment obrotowy, formowanie wióra, temperaturę oraz trwałość krawędzi.
Kąt wierzchołkowy

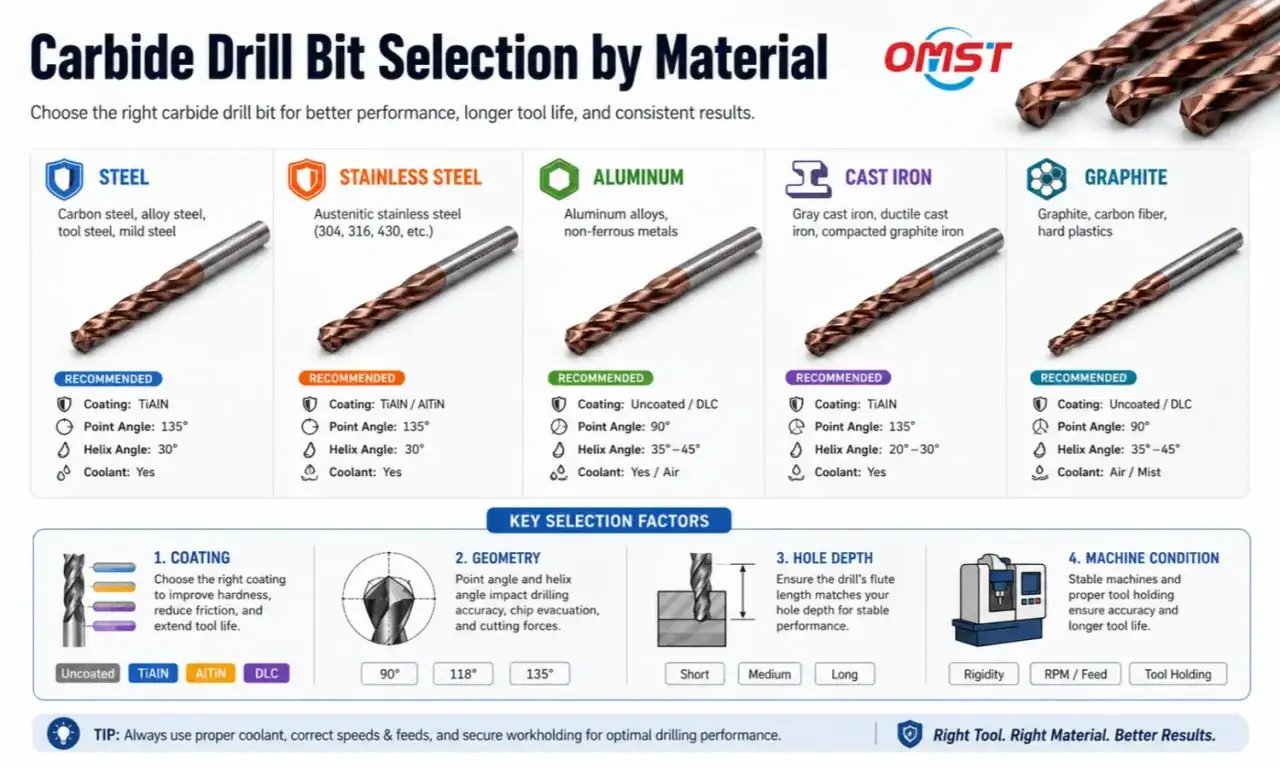

Kąt wierzchołkowy to kąt między głównymi krawędziami skrawającymi. Dla stali często stosuje się 118°, ponieważ jest to rozsądny kompromis między łatwym zagłębianiem a odpornością ostrza. Wiertła o kącie około 135° mają bardziej płaski wierzchołek, lepiej centrują się na powierzchni i są mniej podatne na przesuwanie, ale wymagają większego nacisku.
| Materiał | Często spotykany zakres kąta | Praktyczna uwaga |
|---|---|---|
| Stale konstrukcyjne | 118° | Uniwersalne rozwiązanie do wielu prac warsztatowych |
| Stale twardsze i nierdzewne | 130-135° | Większa odporność na stępienie i lepsze centrowanie |
| Aluminium i mosiądz | 130-140° | Geometria powinna ograniczać przyklejanie materiału do ostrza |
| Miedź | około 125° | Trzeba kontrolować tworzenie długiego, ciągliwego wióra |
| Tworzywa sztuczne | 85-90° | Dobór zależy od twardości i skłonności materiału do wyrywania |
Podane wartości są punktem wyjścia, a nie sztywną regułą. Producent może zastosować inną geometrię dla konkretnego stopu, powłoki i sposobu chłodzenia. Najgorszym błędem jest traktowanie kąta wierzchołkowego jako jedynego kryterium doboru.
Kąt linii śrubowej i powierzchnia natarcia
Kąt linii śrubowej opisuje nachylenie rowka względem osi wiertła. Większy kąt ułatwia transport długich wiórów, dlatego bywa korzystny przy aluminium i innych materiałach ciągliwych. Mniejszy kąt zwiększa podparcie krawędzi i często lepiej sprawdza się przy materiałach twardych lub kruchych.
Rowek pełni jednocześnie funkcję powierzchni natarcia. To po nim przesuwa się wiór. Jeżeli powierzchnia jest zbyt ciasna, wiór zakleszcza się w otworze. Jeżeli rowek jest przesadnie duży, narzędzie traci sztywność i może drgać.
Przyłożenie, ścin i grubość rdzenia
Powierzchnia przyłożenia znajduje się za krawędzią skrawającą i zapewnia luz między narzędziem a obrabianym materiałem. Zbyt mały kąt przyłożenia zwiększa tarcie, natomiast zbyt duży osłabia ostrze. Wiertło powinno więc ścinać materiał, a nie trzeć bokiem o dno otworu.
Korekcja ścinu polega na zmniejszeniu długości krawędzi poprzecznej lub zmianie jej kształtu. Wiertło z korekcją łatwiej się centruje i wymaga mniejszej siły osiowej, co ma duże znaczenie przy wierceniu na CNC, zwłaszcza w detalach cienkościennych.
Materiał narzędzia i sposób wykonania
Ta sama geometria może zachowywać się zupełnie inaczej w zależności od materiału, z którego wykonano wiertło. W warsztacie najczęściej spotyka się HSS, czyli stal szybkotnącą, ale przy wymagającej produkcji pojawiają się także odmiany kobaltowe i wiertła z węglika spiekanego.
| Wykonanie | Gdzie ma sens | Ograniczenia |
|---|---|---|
| HSS walcowane | Proste, ekonomiczne wiercenie w stali i materiałach ogólnych | Mniejsza dokładność geometrii i większe siły skrawania |
| HSS szlifowane | Precyzyjne otwory i regularna praca na maszynie | Wyższa cena niż wersji walcowanej |
| HSS-Co | Stale nierdzewne i materiały trudniej skrawalne | Większa kruchość przy uderzeniach i złym mocowaniu |
| Węglik spiekany | Duża wydajność, sztywne centra CNC, wymagane tolerancje | Wrażliwość na bicie, drgania i nieprawidłowe wejście w materiał |
Wiertła walcowane powstają z odkształcanego plastycznie półfabrykatu. Są tańsze i wystarczające do wielu prac ogólnych. Wiertła szlifowane mają dokładniej uformowane rowki i krawędzie, dlatego zwykle zapewniają lepszą powtarzalność średnicy oraz mniejsze opory skrawania.
Powłoki, takie jak TiN, TiAlN czy warianty wielowarstwowe, mogą poprawiać odporność na zużycie i temperaturę, ale nie naprawią źle dobranej geometrii. W praktyce powłoka ma sens wtedy, gdy parametry, chłodzenie i sztywność układu są już opanowane.
Jak konstrukcja wpływa na wiercenie na CNC
Na maszynie CNC wiertło pracuje według określonych obrotów i posuwu, dlatego jego geometria musi pasować do strategii obróbki. Prędkość obrotową można w przybliżeniu obliczyć ze wzoru n = 1000 × Vc / π × D, gdzie Vc oznacza prędkość skrawania w metrach na minutę, a D średnicę wiertła w milimetrach.
Przykładowo dla wiertła o średnicy 10 mm i prędkości skrawania 25 m/min wychodzi około 800 obr./min. To wartość orientacyjna. Twardość materiału, rodzaj powłoki, chłodzenie i sztywność obrabiarki mogą wymagać korekty zgodnie z tabelą producenta.
Głębokie otwory i łamanie wióra
Przy otworach głębszych niż około 4 średnice odprowadzanie wióra zaczyna być jednym z głównych problemów. Wtedy stosuje się cykle przerywanego wiercenia, chłodzenie przez narzędzie albo specjalne wiertła z geometrią do głębokich otworów. Ciągły posuw bez wycofania może doprowadzić do zakleszczenia wióra i złamania narzędzia.
Wiertła z dużym kątem linii śrubowej dobrze transportują długie wióry, lecz potrzebują odpowiedniej przestrzeni w rowkach. Przy materiałach tworzących krótkie, łamliwe wióry ważniejsza może być sztywność i odporność krawędzi niż maksymalna pojemność rowka.
Przeczytaj również: Wiertła do metalu - Jak wybrać? HSS, Cobalt, VHM, TiN
Centrowanie, bicie i wejście w materiał
Przed wierceniem otworu dokładnego często wykonuje się nakiełek albo używa wiertła z samocentrującą geometrią. Nie zawsze trzeba jednak stosować osobne nawiertaki. Przy sztywnym mocowaniu i właściwym kącie wierzchołkowym nowoczesne wiertło może wejść bezpośrednio w materiał.
Bicie powyżej kilku setnych milimetra może wyraźnie pogorszyć jakość otworu, szczególnie przy małych średnicach. Zanim zmienię narzędzie, sprawdzam czystość stożka, oprawkę, wysunięcie wiertła i prostopadłość detalu. To prosta kontrola, ale bardzo często wskazuje rzeczywistą przyczynę problemu.
Dobór wiertła i błędy, które skracają jego życie
Dobór zaczynam od materiału obrabianego, średnicy i głębokości otworu. Dopiero później wybieram rodzaj chwytu, powłokę oraz szczegółową geometrię. W produkcji seryjnej znaczenie ma również sposób chłodzenia i możliwość powtarzalnego ustawienia parametrów.
- Stal zwykła zwykle dobrze współpracuje z wiertłem HSS o kącie około 118°.
- Stal nierdzewna wymaga ostrego narzędzia, stabilnego posuwu i unikania zatrzymywania wiertła w materiale.
- Aluminium potrzebuje geometrii ograniczającej przyklejanie wióra oraz skutecznego smarowania.
- Żeliwo często można wiercić bez chłodziwa, ponieważ tworzy krótki, łamliwy wiór, ale trzeba uwzględnić ścierny pył.
- Tworzywa wymagają kontroli temperatury i ostrożnego wyjścia z materiału, aby nie wyrwać krawędzi otworu.
Nie warto także ignorować chłodzenia. Olej obróbkowy, emulsja lub minimalne smarowanie zmniejszają temperaturę i ułatwiają transport wióra, ale ich dobór musi pasować do materiału oraz maszyny. Chłodziwo nie zastąpi właściwego posuwu, a przy niektórych materiałach niewłaściwa ciecz może pogorszyć proces.
Stępione wiertło można ostrzyć, jeśli nie ma pęknięć, wykruszeń i nadmiernego zużycia łysinek. Po ostrzeniu trzeba zachować symetrię obu krawędzi. Nierówne ostrzenie powoduje bicie, powiększenie otworu i nierównomierne obciążenie wrzeciona.
Co sprawdzić przed uruchomieniem maszyny
Przed pierwszym otworem robię krótką kontrolę, która ogranicza ryzyko zniszczenia narzędzia i detalu. Warto sprawdzić pięć rzeczy:
- czy średnica i geometria odpowiadają materiałowi,
- czy chwyt jest czysty i prawidłowo osadzony,
- czy wysunięcie narzędzia jest możliwie małe,
- czy parametry obrotów i posuwu wynikają z danych producenta,
- czy sposób odprowadzania wióra pasuje do głębokości otworu.
Jeśli pojawia się pisk, przerywany wiór lub niebieskie przebarwienie krawędzi, nie zwiększam od razu obrotów. Najpierw oceniam sztywność, bicie, chłodzenie i posuw. Dźwięk oraz wygląd wióra często wcześniej sygnalizują problem niż pomiar temperatury.
Od rowka wiórowego do gotowego otworu
Najważniejsza lekcja jest prosta. Wiertło działa jako całość, a nie zbiór przypadkowych elementów. Kąt wierzchołkowy odpowiada za wejście i obciążenie ostrza, rowki transportują wiór, rdzeń zapewnia sztywność, a łysinki prowadzą narzędzie w gotowym otworze.
Do typowej obróbki metali warto zacząć od dobrze wykonanego wiertła HSS, właściwego kąta i stabilnego mocowania. Przy produkcji seryjnej lub trudnych materiałach dopiero potem uzasadnione są droższe rozwiązania, takie jak HSS-Co, powłoki czy węglik spiekany.
Jeżeli otwór ma być dokładny, sama konstrukcja wiertła nie wystarczy. Równie ważne są bicie oprawki, prostopadłość detalu, parametry skrawania, chłodzenie i sposób wycofywania narzędzia. To właśnie suma tych czynników decyduje, czy wiercenie będzie szybkie, powtarzalne i bezpieczne dla maszyny.
