Kiedy element ma być mocny, precyzyjnie ustawiony i jednocześnie możliwy do rozłączenia bez uszkodzenia, zwykłe skręcanie często nie wystarcza. Połączenie na jaskółczy ogon wykorzystuje rozszerzający się profil, dlatego od lat znajduje zastosowanie w stolarstwie, budowie maszyn oraz obróbce CNC. Poniżej wyjaśniam, jak działa ta geometria, jak wykonać ją w drewnie i metalu, jakie narzędzia wybrać oraz gdzie najczęściej pojawiają się błędy.
Jedna geometria, wiele zastosowań w precyzyjnej obróbce
- Połączenie klinowe utrudnia rozdzielenie elementów w kierunku prostopadłym do prowadnicy.
- W drewnie liczy się przede wszystkim pasowanie, kierunek włókien i jakość powierzchni.
- W metalu profil wykonuje się zwykle frezem kształtowym o kącie 30°, 45° albo 60°.
- W CNC najbezpieczniejsza jest kolejność zgrubne wybieranie materiału, obróbka boczna i przejście wykańczające.
- Najczęstsze problemy powodują luz, ugięcie narzędzia, ostre zadziory i błędny punkt bazowy.
Dlaczego ten profil jest tak skuteczny
W przekroju przypomina rozłożony ogon jaskółki, czyli element szerszy na końcu niż u podstawy. Taki kształt tworzy mechaniczną blokadę. Po wsunięciu części w prowadnicę nie można jej łatwo wysunąć bokiem, nawet gdy połączenie nie zostało jeszcze skręcone ani sklejone.
W stolarstwie stosuje się go przy szufladach, skrzynkach, połączeniach narożnych i konstrukcjach wymagających odporności na wyciąganie. W maszynach podobna geometria tworzy prowadnice ślizgowe, gniazda mocujące i powierzchnie ustalające. To nie jest jednak rozwiązanie uniwersalne. Profil dobrze przenosi siły poprzeczne, ale wymaga właściwego podparcia i nie zastąpi śruby tam, gdzie występują duże obciążenia dynamiczne.
O wytrzymałości decyduje nie sam wygląd złącza, lecz kilka elementów jednocześnie. Znaczenie mają kąt pochylenia boków, szerokość podstawy, długość zazębienia, materiał oraz dokładność wykonania. W praktyce właśnie pasowanie i sztywność elementów robią większą różnicę niż efektowny, głęboki profil.
Połączenie stałe i przesuwne
W drewnie elementy najczęściej klei się na stałe. W metalach profil może pracować jako prowadnica przesuwna albo sposób szybkiego mocowania detalu. Wtedy potrzebny jest kontrolowany luz, ponieważ zbyt ciasne dopasowanie powoduje zatarcie, a zbyt duży luz odbiera układowi sztywność.
Jak wykonać połączenie w drewnie

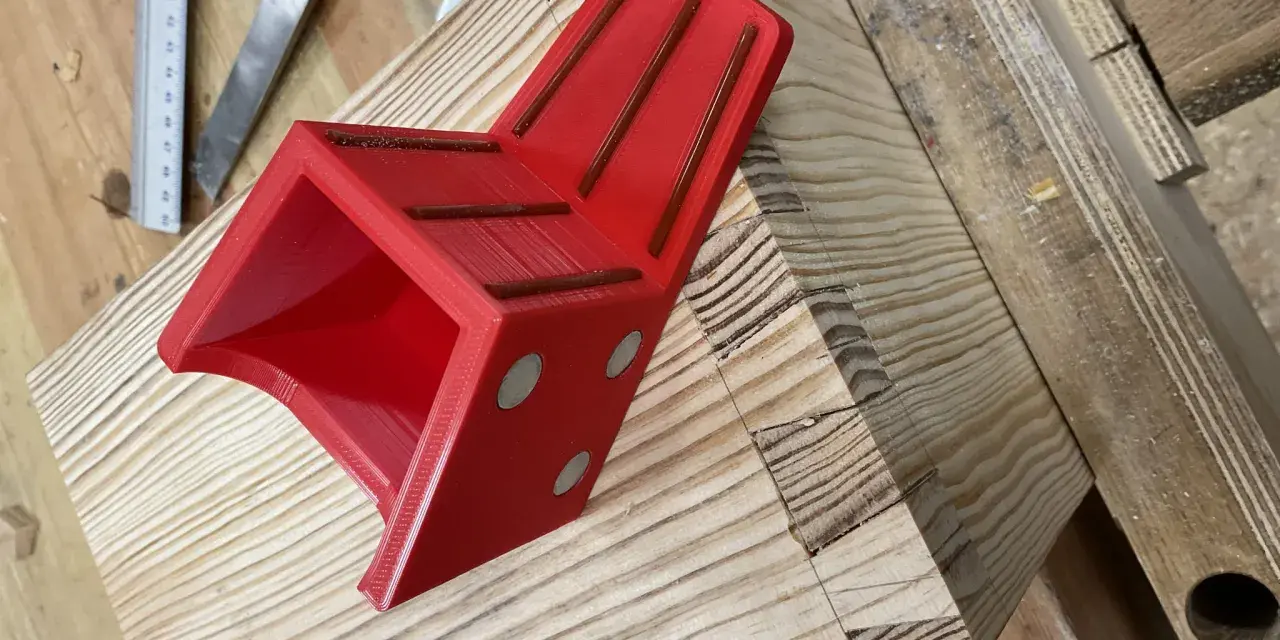

Ręczne wykonanie wymaga piły, dłut i cierpliwego trasowania, ale frezarka górnowrzecionowa albo mała maszyna CNC pozwala uzyskać powtarzalność. Ja zaczynam od ustalenia, która część będzie miała czopy, a która gniazda. Dopiero potem dobieram średnicę freza, głębokość wejścia i kolejność przejść.
Praktyczna kolejność prac
- Wyrównaj i sprawdź prostopadłość łączonych krawędzi.
- Wyznacz bazę, kierunek wsuwania oraz stronę widoczną po złożeniu.
- Wykonaj próbne cięcie na odpadzie z tego samego materiału.
- Najpierw wytnij gniazdo, a następnie dopasuj czop do rzeczywistego wymiaru gniazda.
- Usuń zadziory i sprawdź połączenie bez używania nadmiernej siły.
Najczęstszy błąd polega na wykonaniu obu części według wymiaru z rysunku bez uwzględnienia rzeczywistej średnicy freza i bicia wrzeciona. W drewnie nawet niewielkie odchylenie może zmienić połączenie przesuwne w ciasne lub całkowicie luźne. Próbka testowa nie jest stratą materiału, tylko najtańszym sposobem sprawdzenia ustawień.
Przy szufladach dobrze sprawdza się połączenie kryte, w którym czopy nie są widoczne od frontu. W skrzynkach i elementach dekoracyjnych można użyć wersji przelotowej. Ta druga jest łatwiejsza do kontroli, ale wymaga starannego wykończenia, ponieważ końce klinów pozostają widoczne.
Klej, wilgotność i kierunek włókien
Drewno pracuje pod wpływem wilgotności, dlatego złącze wykonane idealnie w warsztacie może po kilku miesiącach zmienić pasowanie. Szczególnie ostrożnie podchodzę do szerokich elementów z litego drewna, które mogą się rozszerzać w poprzek włókien. W takich przypadkach połączenie powinno pozwalać na kontrolowany ruch albo być ograniczone do części konstrukcji.
Klej nie naprawi źle dopasowanej geometrii. Jeżeli element wchodzi tylko po dobiciu młotkiem, warstwa kleju może zostać wypchnięta, a złącze będzie osłabione. Dobre pasowanie ma być zdecydowane, ale nie siłowe.
Co zmienia obróbka metali i CNC

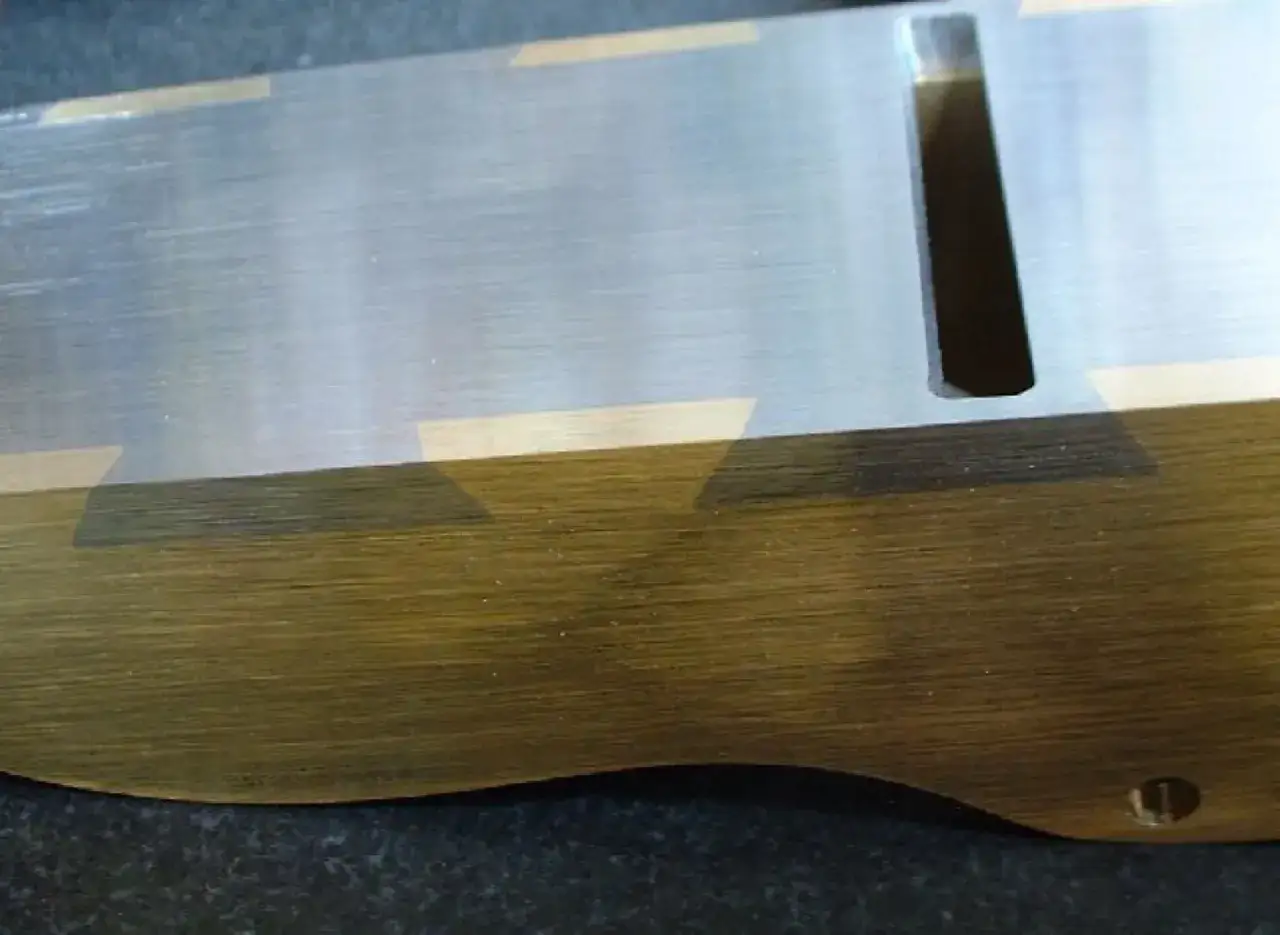

W metalu ten profil wykonuje się najczęściej jako rowek, prowadnicę albo powierzchnię mocowania. W odróżnieniu od drewna trzeba uwzględnić siły skrawania, odprowadzanie wiórów, nagrzewanie oraz ugięcie narzędzia. Aluminium jest stosunkowo wdzięczne w obróbce, natomiast stal wymaga większej sztywności układu i ostrożniejszego doboru parametrów.
Do klasycznego rowka używa się freza jaskółczego, czyli freza kształtowego z bocznymi powierzchniami tnącymi ustawionymi pod określonym kątem. Typowe wykonania mają kąty 30°, 45° lub 60°, ale właściwy wybór zależy od dokumentacji, miejsca na narzędzie i wymaganej siły trzymania.
| Zastosowanie | Najważniejsza cecha | Ryzyko technologiczne |
|---|---|---|
| Prowadnica ślizgowa | Kontrolowany luz i równoległość | Zatarcie albo nierównomierne zużycie |
| Rowek mocujący | Duża powierzchnia podparcia | Wyrwanie cienkich ścianek |
| Podcięcie technologiczne | Dostęp narzędzia do bocznej powierzchni | Drgania i ugięcie freza |
| Mocowanie pięcioosiowe | Dobry dostęp do kilku stron detalu | Za mała głębokość bezpiecznego chwytu |
W produkcji jednostkowej profil może służyć do zamocowania półfabrykatu od spodu. Obrabiany element trzyma się wtedy na wąskim podcięciu, a górna i boczne powierzchnie pozostają dostępne dla narzędzia. To sprytna metoda, ale wymaga policzenia siły skrawania. Minimalny chwyt nie oznacza automatycznie bezpiecznego chwytu.
Przykładowy przebieg programu
W CNC zwykle nie zaczyna się od pełnego zagłębienia freza kształtowego. Najpierw materiał wybiera się frezem walcowym, pozostawiając niewielki naddatek na bokach. Dopiero później frez profilowy wykonuje przejście właściwe i usuwa materiał z powierzchni skośnych.
- Zamocuj detal na sztywnej, sprawdzonej bazie.
- Wykonaj obróbkę zgrubną z pozostawieniem naddatku.
- Sprawdź głębokość i szerokość rowka po pierwszym przejściu.
- Przeprowadź obróbkę wykańczającą przy mniejszym zagłębieniu.
- Usuń zadziory i zmierz profil w kilku miejscach.
Jak dobrać frez i ustawić dokładność
Najpierw sprawdzam dokumentację techniczną, a dopiero potem ofertę narzędzi. Frez powinien mieć właściwy kąt, średnicę roboczą, długość części tnącej i uchwyt pasujący do wrzeciona. Zbyt długi frez zwiększa ugięcie, a zbyt mały może nie sięgnąć całej powierzchni profilu.
Przeczytaj również: Czym ciąć aluminium? Wybierz narzędzie idealne dla Ciebie!
Na co zwrócić uwagę przy wyborze
- Kąt profilu powinien odpowiadać rysunkowi lub elementowi współpracującemu.
- Materiał ostrza dobiera się do obrabianego materiału i wielkości serii.
- Liczba ostrzy wpływa na posuw, jakość powierzchni i odprowadzanie wiórów.
- Sztywność mocowania decyduje o stabilności przy frezowaniu bocznym.
- Promień naroża może mieć znaczenie, gdy profil nie jest idealnie ostry.
W drewnie zwykle wystarcza frez z węglika spiekanego, natomiast przy stali i większych seriach bardziej opłacalne bywają narzędzia przemysłowe z wymiennymi płytkami. Nie wybierałbym narzędzia wyłącznie po cenie. Tani frez, który szybko straci ostrość, może kosztować więcej przez poprawki, złom i ponowne ustawianie maszyny.
Pomiar warto prowadzić nie tylko suwmiarką. Przy dokładniejszych prowadnicach przydają się czujnik zegarowy, sprawdzian, mikrometr oraz kontrola równoległości. Jedna poprawna szerokość nie gwarantuje poprawnego profilu, jeśli dno rowka jest przesunięte albo boki nie mają tego samego kąta.
Błędy, które psują nawet dobrze zaprojektowane złącze
Najbardziej zdradliwy jest błąd bazowania. Operator może uzyskać prawidłowy wymiar lokalnie, ale po złożeniu części okaże się, że prowadnica nie jest równoległa do krawędzi. W produkcji seryjnej problem szybko powtarza się na każdym detalu, dlatego bazę trzeba ustalić jednoznacznie i kontrolować po każdej zmianie mocowania.
Drugim problemem są zadziory. W metalu potrafią utrudnić wsunięcie części, zmienić pomiar i odpaść dopiero podczas pracy maszyny. W drewnie zadziory często wyglądają niegroźnie, ale mogą podnieść element o ułamek milimetra i stworzyć fałszywe wrażenie złego pasowania.
- Zbyt duży luz powoduje stukanie, drgania i szybsze zużycie.
- Zbyt ciasny profil zwiększa ryzyko zakleszczenia i odkształcenia.
- Pełne zagłębienie freza kształtowego może wywołać przeciążenie ostrzy.
- Brak przejścia wykańczającego zostawia nierówną powierzchnię boczną.
- Pomijanie próby na materiale testowym utrudnia ocenę rzeczywistego wymiaru po obróbce.
Jeżeli profil ma pracować jako prowadnica, sprawdzam go w kilku położeniach, a nie tylko przy wejściu. Element powinien przesuwać się płynnie bez wyczuwalnego kołysania. Przy mocowaniu od spodu dodatkowo kontroluję, czy siła zacisku nie powoduje odkształcenia cienkiej części.
Jak ocenić, czy to rozwiązanie ma sens
Połączenie klinowe jest dobrym wyborem, gdy potrzebna jest odporność na wysunięcie, powtarzalne pozycjonowanie albo dostęp do powierzchni, które zasłaniałby klasyczny zacisk. Warto je rozważyć także wtedy, gdy chcemy ograniczyć liczbę śrub i skrócić przezbrojenie.
Nie stosowałbym go bez analizy, gdy element ma bardzo małą grubość, obciążenie zmienia kierunek albo dostęp do narzędzia jest ograniczony. W takich warunkach lepsze mogą być kołki ustalające, wpust, śruby lub standardowa prowadnica. Najlepszy profil to nie ten najbardziej skomplikowany, tylko taki, który odpowiada obciążeniu i możliwościom wykonawczym.
Od pierwszej próbki do stabilnej produkcji
Najrozsądniej potraktować pierwsze wykonanie jako próbę technologiczną. Sprawdź kąt, bazowanie, zachowanie materiału i czas obróbki, a dopiero później zapisuj parametry jako standard dla serii. W CNC szczególnie opłaca się zachować kartę procesu z użytym frezem, naddatkiem, posuwem i wynikami pomiarów.
Jeśli profil ma współpracować z częścią wykonaną osobno, nie projektuj obu elementów wyłącznie na nominalnym wymiarze. Ustal, który wymiar jest bazowy, gdzie dopuszczasz luz i jak wykonasz kontrolę. Takie podejście ogranicza poprawki, a w praktyce często daje większą oszczędność niż przyspieszanie samego frezowania.
Geometria jaskółczego ogona pozostaje użyteczna właśnie dlatego, że łączy prostą zasadę mechaniczną z dużą elastycznością wykonania. W drewnie daje trwałe złącze, a w metalu i CNC może tworzyć precyzyjną prowadnicę lub skuteczne mocowanie, pod warunkiem że projekt, narzędzie i kontrola wymiarów są potraktowane jako jeden proces.
