Dobór wiertła do metalu zaczyna się nie od koloru powłoki, lecz od materiału, głębokości otworu i sposobu pracy. Inne narzędzie sprawdzi się przy pojedynczym otworze w stali konstrukcyjnej, a inne przy serii detali z aluminium, nierdzewki lub tytanu na centrum CNC. Poniżej porządkuję najważniejsze rodzaje wierteł, ich zastosowania, parametry oraz błędy, które najczęściej skracają życie narzędzia.
Dobór wiertła zależy przede wszystkim od materiału i warunków obróbki
- HSS-G to uniwersalny wybór do większości prac warsztatowych w stali i metalach nieżelaznych.
- HSS-Co lepiej znosi temperaturę i sprawdza się przy stali nierdzewnej oraz twardszych stopach.
- VHM daje wysoką wydajność w CNC, ale wymaga sztywnej obrabiarki, dobrego mocowania i prawidłowego chłodzenia.
- Geometria ostrza wpływa na centrowanie, łamanie wióra i jakość otworu równie mocno jak materiał narzędzia.
- Przy głębokich otworach liczą się odprowadzanie wiórów i chłodzenie wewnętrzne, a nie sama długość wiertła.
Jak dzielić wiertła i co naprawdę decyduje o wyborze
Najprostszy podział obejmuje wiertła według materiału ostrza, geometrii, przeznaczenia i sposobu mocowania. W praktyce te kryteria trzeba połączyć. Wiertło z węglika spiekanego może być świetne w CNC, ale na sztywnej wiertarce ręcznej łatwo je ukruszyć przez bicie lub przechylenie narzędzia.
Podstawowym parametrem geometrycznym jest kąt wierzchołkowy. Popularne wiertła HSS mają często kąt około 118°, natomiast geometrie przeznaczone do twardszych materiałów mogą mieć kąt około 130-140°. Większy kąt poprawia stabilność krawędzi, a mniejszy ułatwia rozpoczęcie wiercenia w niektórych materiałach.
Materiał narzędzia
HSS-R to wiertła walcowane, przystępne cenowo i dość odporne na mniej stabilną pracę. Sprawdzają się przy okazjonalnym wierceniu w miękkiej stali, ale zwykle oferują niższą dokładność otworu niż narzędzia szlifowane.
HSS-G jest szlifowane, dlatego lepiej centruje się w materiale, ma ostrzejszą krawędź i zapewnia bardziej powtarzalny wymiar. To mój najbezpieczniejszy wybór do warsztatu, gdy potrzebne jest jedno uniwersalne wiertło do stali konstrukcyjnej, mosiądzu, aluminium i żeliwa.
HSS-Co, czyli stal szybkotnąca z dodatkiem około 5-8% kobaltu, lepiej znosi wysoką temperaturę. Stosuje się ją przede wszystkim do stali nierdzewnych, stopowych i materiałów, w których zwykłe HSS szybko się tępi.

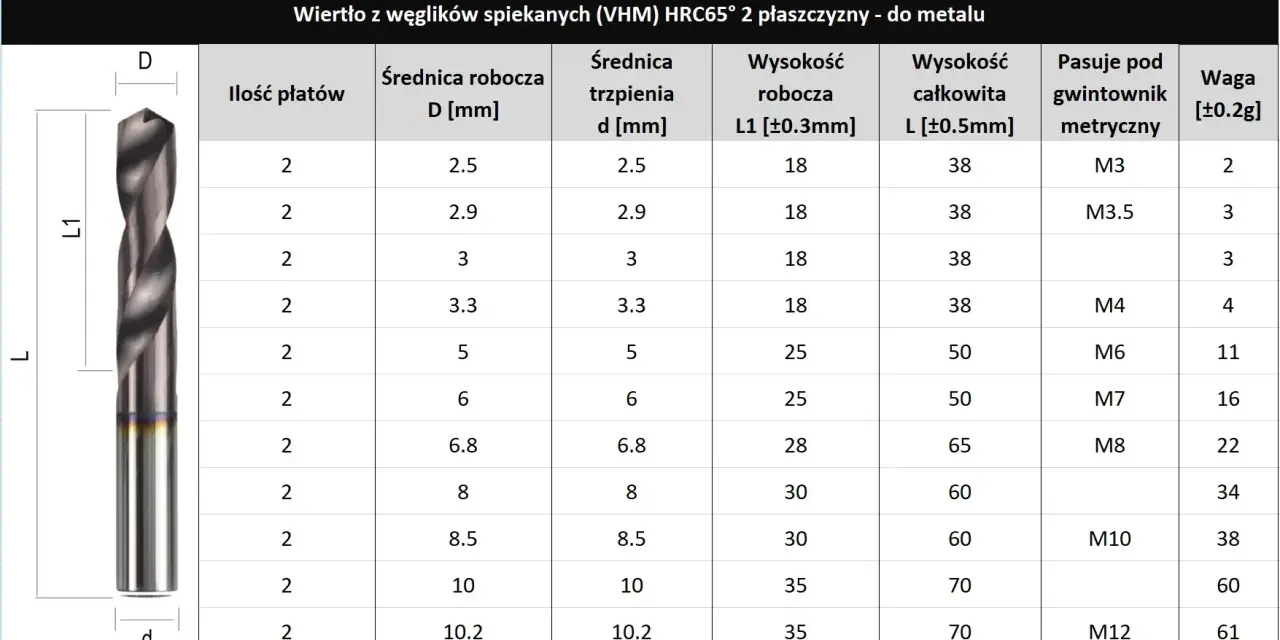

VHM, czyli węglik spiekany, jest znacznie twardszy i pozwala pracować z większą prędkością skrawania. Jednocześnie jest mniej odporny na uderzenia, dlatego pełnowęglikowe wiertło ma sens głównie w sztywnej obrabiarce CNC, z dobrym uchwytem i kontrolowanym biciem.
Najważniejsze rodzaje wierteł do metalu i ich zastosowania
| Typ wiertła | Najlepsze zastosowanie | Najważniejsza zaleta |
|---|---|---|
| HSS-R | Pojedyncze otwory w miękkiej stali i pracach warsztatowych | Niska cena i odporność na mniej stabilną pracę |
| HSS-G | Stal konstrukcyjna, aluminium, mosiądz, żeliwo | Lepsza dokładność i łatwiejsze centrowanie |
| HSS-Co | Stal nierdzewna i stale stopowe | Odporność na temperaturę i ścieranie |
| VHM | Produkcja seryjna i precyzyjne wiercenie CNC | Wysoka wydajność oraz stabilny wymiar otworu |
| Stopniowe | Cienkie blachy i kilka średnic otworów | Wykonywanie wielu średnic jednym narzędziem |
| Koronowe | Duże otwory w blachach i profilach | Usuwanie mniejszej ilości materiału niż przy pełnym wierceniu |
| Lufowe z chłodzeniem | Głębokie otwory w produkcji CNC | Skuteczne odprowadzanie wiórów i chłodziwa |
Wiertła kręte
Najbardziej uniwersalne są klasyczne wiertła kręte z dwoma rowkami wiórowymi. Ich geometria nadaje się do otworów przelotowych i nieprzelotowych, ale konkretna wersja powinna być dobrana do materiału. W aluminium liczy się szybkie odprowadzanie długiego wióra, a w nierdzewce stabilna krawędź i ograniczenie narostu.
Wiertła stopniowe
Wiertło stopniowe ma kilka średnic na jednym trzpieniu. Jest bardzo praktyczne przy cienkich blachach, obudowach i elementach, w których trzeba wykonać otwory o różnych wymiarach bez częstej wymiany narzędzia. Nie zastąpi jednak klasycznego wiertła przy grubym materiale, głębokim otworze ani wymaganej wysokiej dokładności.
Wiertła koronowe i trepanacyjne
Przy dużych średnicach wiertło koronowe wycina pierścień, pozostawiając rdzeń. Dzięki temu pobiera mniej mocy niż narzędzie, które musi usunąć cały przekrój otworu. W produkcji i utrzymaniu ruchu szczególnie dobrze sprawdza się na wiertarkach magnetycznych, ale przy precyzyjnym CNC trzeba dobrać system zgodny z obrabiarką i oprawką.
Nakiełki i nawiertaki
Nawiertak wykonuje krótkie zagłębienie prowadzące, które pomaga rozpocząć wiercenie bez uciekania narzędzia. W nowoczesnych wiertłach VHM z geometrią samocentrującą nie zawsze jest konieczny, ale przy długich wiertłach, skośnej powierzchni lub wysokich wymaganiach wymiarowych nadal potrafi wyraźnie poprawić proces.
Jak dobrać wiertło do konkretnego metalu
Materiał obrabiany decyduje o tym, czy krawędź będzie się ślizgać, wykruszać, przegrzewać albo pokrywać narostem. Dlatego nie traktuję oznaczenia HSS czy VHM jako kompletnej odpowiedzi. Równie ważne są kąt wierzchołkowy, kąt linii śrubowej, powłoka i sposób chłodzenia.
| Materiał | Zalecany wybór | Na co uważać |
|---|---|---|
| Stal konstrukcyjna | HSS-G, HSS-Co lub VHM w CNC | Przegrzanie przy zbyt dużych obrotach |
| Stal nierdzewna | HSS-Co albo VHM z geometrią do nierdzewki | Hartowanie przez zgniot i pracę bez posuwu |
| Aluminium | HSS-G lub VHM z polerowanymi rowkami | Zaklejanie rowków długim, lepkim wiórem |
| Żeliwo | HSS-G, VHM lub narzędzie z odpowiednią powłoką | Ścierny pył i brak skutecznego odprowadzania zanieczyszczeń |
| Mosiądz i brąz | Ostra geometria HSS-G lub VHM | Wciąganie narzędzia w materiał przy zbyt agresywnym kącie |
| Stale hartowane | Specjalistyczne VHM lub narzędzia przeznaczone do wysokiej twardości | Wymagana duża sztywność i stabilne parametry |
Przy stali nierdzewnej najczęstszy błąd polega na zmniejszaniu posuwu do niemal zera. Ostrze wtedy nie skrawa, tylko pociera powierzchnię, co szybko powoduje hartowanie zgniotowe. Lepiej ustawić stabilny posuw, użyć chłodziwa i nie zatrzymywać narzędzia w otworze.
W aluminium problemem bywa narost, czyli przyklejony materiał na krawędzi skrawającej. Pomaga ostra geometria, polerowane rowki oraz chłodziwo lub odpowiedni środek smarujący. Powłoka TiN nie jest automatycznie najlepsza do każdego aluminium, ponieważ dobór zależy od stopu i geometrii wiertła.
Co zmienia obróbka CNC
W CNC wiertło pracuje w bardziej powtarzalnych warunkach, ale błędy są powielane w całej serii. Z tego powodu większą wagę niż sama nazwa producenta mają bicie promieniowe, sztywność oprawki i poprawne ustawienie długości narzędzia.
Dla prędkości skrawania można użyć wzoru n = 1000 × Vc / π × D, gdzie Vc oznacza prędkość skrawania w metrach na minutę, a D średnicę wiertła w milimetrach. Przykładowo dla wiertła Ø10 mm i Vc równej 80 m/min otrzymujemy około 2550 obr./min. To tylko punkt startowy, który trzeba zweryfikować w katalogu narzędzia.
Przy wiertle o średnicy 10 mm w stali C45 orientacyjny posuw może wynosić około 0,10-0,20 mm na obrót, natomiast w nierdzewce często zaczyna się niżej. Ostateczna wartość zależy od średnicy, długości roboczej, gatunku węglika, chłodzenia i stabilności mocowania.
Głębokie otwory
Wiertła o długości 5×D, 8×D czy 10×D wymagają większej kontroli niż krótkie narzędzia. Przy głębokości przekraczającej około 3-5 średnic rośnie ryzyko zakleszczenia wióra, ugięcia i przegrzania. Pomagają cykle przerywanego wiercenia, chłodzenie przez narzędzie oraz odpowiednia geometria rowków.
Nie każde długie wiertło wymaga automatycznie strategii peck drilling. Zbyt częste wycofywanie może zwiększyć czas cyklu i pogorszyć powierzchnię otworu. Parametry cyklu należy ustawić zgodnie z zaleceniami producenta, obserwując kształt wióra i obciążenie wrzeciona.
Przeczytaj również: Oznaczenia noży tokarskich - jak czytać kody CNMG i PCLNR
Powłoki i chłodzenie
Powłoki takie jak TiN, TiAlN, AlTiN czy DLC zmniejszają tarcie i poprawiają odporność na zużycie, ale nie naprawiają złej geometrii ani niewłaściwych parametrów. W mojej ocenie powłoka ma sens dopiero wtedy, gdy oprawka, bicie i chłodzenie są już uporządkowane.
Chłodzenie zewnętrzne wystarcza przy wielu płytkich otworach. Przy głębokich otworach i produkcji seryjnej przewagę daje chłodzenie wewnętrzne, ponieważ ciecz trafia bezpośrednio do strefy skrawania i pomaga wypchnąć wiór z kanału.
Jak wybrać narzędzie bez przepłacania i błędów
Dobór najlepiej przeprowadzić w kilku krótkich krokach. Najpierw określam materiał i jego twardość, później średnicę oraz głębokość otworu. Dopiero na końcu wybieram materiał wiertła, powłokę i parametry pracy.
- Sprawdź materiał detalu i wybierz grupę zastosowania, na przykład ISO P dla stali, M dla nierdzewki, K dla żeliwa lub N dla aluminium.
- Określ głębokość otworu w relacji do średnicy. Krótkie wiertło 3×D będzie stabilniejsze niż długie 10×D, jeśli oba mogą wykonać tę samą pracę.
- Dobierz chwyt i oprawkę do obrabiarki. W CNC precyzyjna oprawka hydrauliczna lub termokurczliwa może dać większą poprawę niż droższa powłoka.
- Ustaw obroty i posuw na podstawie katalogu konkretnego narzędzia, a nie uniwersalnej tabeli znalezionej przypadkowo w internecie.
- Obserwuj wiór i zużycie. Długi, ciągły wiór, piszczenie lub narastający pobór mocy oznaczają, że proces wymaga korekty.
Najczęściej widzę trzy nieporozumienia. Pierwsze to przekonanie, że każde wiertło z napisem „tytanowe” jest narzędziem do twardej stali. Drugie to używanie wiertła do betonu w metalu, co kończy się złym skrawaniem. Trzecie polega na kupowaniu bardzo długiego wiertła, choć krótsze narzędzie zapewniłoby znacznie większą sztywność.
Przy pojedynczych otworach rozsądny zestaw HSS-G i kilku wierteł HSS-Co zwykle wystarcza. Przy produkcji seryjnej trzeba patrzeć na koszt jednego gotowego otworu, a nie wyłącznie cenę sztuki. Droższe VHM może być ekonomiczniejsze, jeśli skraca cykl, ogranicza wymiany i utrzymuje wymiar przez całą serię.
Dobry zestaw zaczyna się od procesu, nie od pudełka
Do uniwersalnych prac w metalu wybrałbym szlifowane HSS-G, do nierdzewki HSS-Co, a do stabilnego CNC pełnowęglikowe narzędzie dobrane z katalogu producenta. Wiertło stopniowe zostawiłbym do blach, koronowe do dużych otworów, a długie wiertła z chłodzeniem wewnętrznym do kontrolowanych operacji głębokich.
Największą różnicę robi nie liczba typów w szufladzie, lecz dopasowanie materiału, geometrii, sztywności i parametrów. Gdy te cztery elementy współgrają, otwór jest dokładniejszy, wiór przewidywalny, a narzędzie pracuje dłużej bez niepotrzebnych kosztów.
