Gdy tokarka zaczyna drgać, nóż zostawia stożek zamiast walca albo otwór wychodzi poza oś, problem często nie leży w samym narzędziu, lecz w sposobie pracy całej maszyny. Dobra znajomość budowy tokarki pozwala zrozumieć, za co odpowiadają łoże, wrzeciennik, suport i konik, jak dobrać sposób mocowania oraz które elementy decydują o dokładności obróbki. Poniżej wyjaśniam także różnice między konstrukcją konwencjonalną i CNC, typowe błędy oraz praktyczne zasady oceny stanu obrabiarki.
Najważniejsze elementy decydują o dokładności i bezpieczeństwie toczenia
- Łoże i prowadnice utrzymują współosiowość wszystkich ruchomych zespołów.
- Wrzeciennik i wrzeciono nadają przedmiotowi ruch obrotowy oraz przenoszą moment napędowy.
- Suport prowadzi nóż wzdłużnie, poprzecznie i pod kątem.
- Konik podpiera długie detale i pozwala wykonywać wiercenie w osi przedmiotu.
- W wersji CNC za ruchy odpowiadają sterowanie, serwonapędy, enkodery i śruby kulowe.
Jak tokarka usuwa materiał i skąd bierze się jej dokładność
Tokarka kształtuje detal dzięki połączeniu dwóch ruchów. Przedmiot obrabiany obraca się wokół osi wrzeciona, a nóż wykonuje kontrolowany ruch posuwowy. W zależności od kierunku można uzyskać toczenie zewnętrzne, planowanie czoła, wykonywanie rowków, stożków, gwintów albo otworów.
To odwraca intuicyjne wyobrażenie o obróbce. W przypadku frezarki obraca się zazwyczaj narzędzie, natomiast w tokarce podstawowy ruch obrotowy wykonuje materiał. Dlatego tak duże znaczenie mają sztywność uchwytu, stan łożysk wrzeciona i ustawienie narzędzia względem osi.
Każdy błąd w tym łańcuchu wpływa na wynik. Luz na prowadnicach może pogorszyć wymiar, niewyważony detal wywoła drgania, a zbyt długi wysięg noża zwiększy ryzyko ugięcia. Sama moc silnika nie rozwiąże tych problemów, jeśli konstrukcja nie zapewnia odpowiedniej sztywności.
Ruch główny i posuw
Ruch główny pochodzi z wrzeciona i jest określany prędkością obrotową. Posuw może być ręczny albo automatyczny, a jego wartość wpływa na grubość wióra, chropowatość powierzchni i obciążenie krawędzi skrawającej.
Przy gwintowaniu potrzebna jest ścisła synchronizacja obrotu wrzeciona z przesuwem narzędzia. W tokarce konwencjonalnej zapewnia ją zwykle śruba pociągowa, natomiast w maszynie CNC synchronizację realizuje sterowanie na podstawie sygnałów z enkoderów.

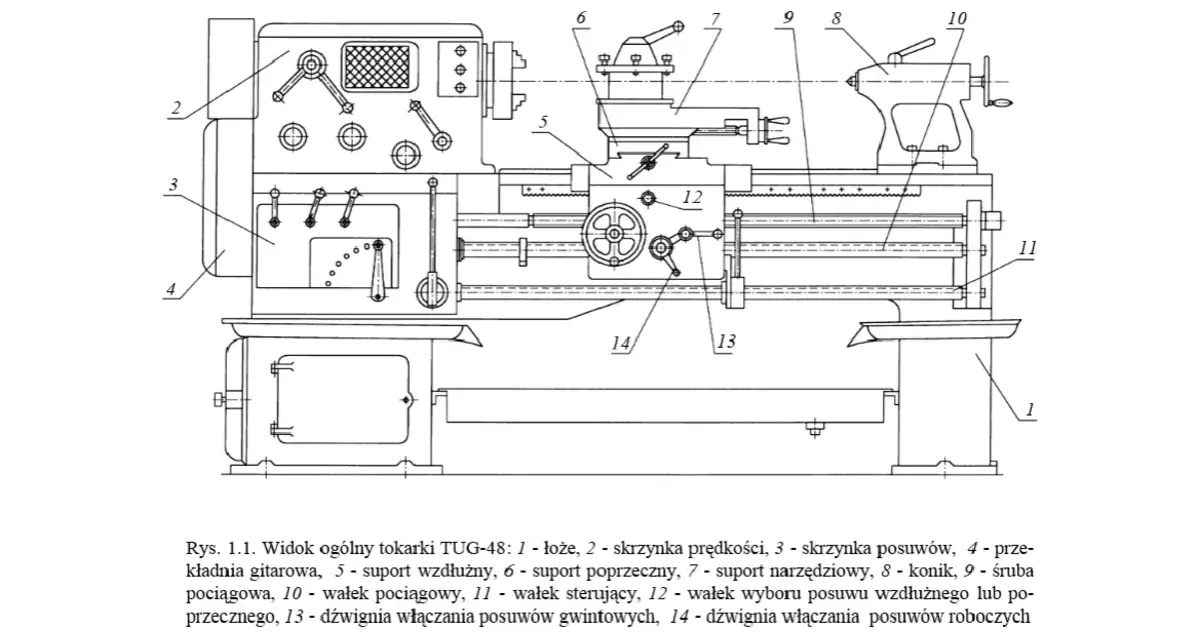

Najważniejsze zespoły konstrukcji tokarki
Klasyczna tokarka uniwersalna składa się z kilku współpracujących zespołów. Ich nazwy są podobne w różnych modelach, ale zakres wyposażenia, sposób napędu i rozwiązania prowadnic mogą się znacznie różnić.
Łoże i prowadnice
Łoże jest mechanicznym kręgosłupem maszyny. Zwykle wykonuje się je z żeliwa albo konstrukcji stalowej, ponieważ musi tłumić drgania i utrzymywać geometrię podczas skrawania. Na jego prowadnicach przesuwają się suport i konik, a w wielu tokarkach osadzony jest na nich także wrzeciennik.
Zużyte lub źle wyregulowane prowadnice powodują trudne do usunięcia błędy. Suport może przesuwać się z różnym oporem, a nóż zamiast prowadzić prostą linię zaczyna odchylać się od osi. Przy zakupie używanej maszyny sprawdzam przede wszystkim, czy w pobliżu najczęściej używanego obszaru łoża nie ma wyraźnego wytarcia.
Wrzeciennik, wrzeciono i napęd
Wrzeciennik mieści wrzeciono, łożyska, elementy napędu oraz mechanizmy zmiany prędkości. Wrzeciono jest wałem, który przekazuje obrót na uchwyt, tarczę zabierakową lub inne oprzyrządowanie. Jego otwór przelotowy pozwala wprowadzić pręt przez całą długość zespołu, a stożek służy do osadzania między innymi kła.
Na przedniej części wrzeciona montuje się uchwyty tokarskie. Uchwyt trójszczękowy szybko centruje element o regularnym kształcie, lecz nie zawsze zapewnia najwyższą dokładność. Uchwyt czteroszczękowy niezależny wymaga dłuższego ustawiania, ale pozwala precyzyjnie wycentrować detal nieregularny lub przesunąć go względem osi.Napęd może być przekazywany przez pasy, przekładnie albo układ mieszany. W prostych maszynach operator zmienia przełożenie ręcznie, w bardziej rozbudowanych konstrukcjach służy do tego skrzynka prędkości lub falownik. W CNC prędkość wrzeciona jest sterowana programowo, ale ograniczeniem nadal pozostają moc silnika, moment obrotowy i średnica obrabianego materiału.
Suport i imak narzędziowy
Suport odpowiada za prowadzenie narzędzia. Składa się zazwyczaj z sań wzdłużnych, sań poprzecznych, sanek narzędziowych, obrotnicy oraz imaka. Sanie wzdłużne przesuwają nóż równolegle do osi detalu, a poprzeczne pozwalają zagłębiać go w materiał.
Sanki narzędziowe można ustawić pod kątem, co przydaje się przy toczeniu krótkich stożków. Imak utrzymuje nóż na właściwej wysokości i powinien zapewniać możliwie krótki wysięg. Zbyt wysoko ustawiona krawędź może trzeć zamiast skrawać, a zbyt niskie położenie zmienia geometrię pracy i pogarsza kontrolę nad wiórem.
W skrzynce suportowej znajdują się mechanizmy przenoszące napęd na posuw. Wałek pociągowy służy zwykle do automatycznego toczenia, a śruba pociągowa do gwintowania. W konkretnej maszynie funkcje te mogą być rozwiązane inaczej, dlatego przed uruchomieniem trzeba sprawdzić dokumentację producenta.
Konik i tuleja
Konik przesuwa się po łożu i służy do podparcia detali obrabianych między kłami. W jego tulei można zamocować kieł obrotowy, wiertło, rozwiertak, nawiertak lub gwintownik. To sprawia, że tokarka wykonuje nie tylko powierzchnie zewnętrzne, lecz także wiele operacji osiowych.
Podparcie konikiem jest szczególnie ważne przy długich i smukłych wałkach. Bez niego detal może się ugiąć pod naciskiem noża, a powierzchnia będzie miała zmienną średnicę. Trzeba jednak kontrolować ustawienie konika, ponieważ jego przesunięcie względem osi może powodować stożkowatość albo błędy przy wierceniu.
Oprzyrządowanie i dodatkowe podpory
Do typowego wyposażenia należą uchwyty trójszczękowe i czteroszczękowe, kły, tarcze czołowe, oprawki zaciskowe oraz podtrzymki. Podtrzymka stała lub ruchoma ogranicza ugięcie długiego elementu, gdy samo podparcie konikiem nie wystarcza.
Dobór mocowania zależy od geometrii detalu i wymaganej dokładności. Przy krótkim wałku z sześciokąta wystarczy często uchwyt samocentrujący, ale przy cienkim pierścieniu lepsze mogą być tuleje zaciskowe albo miękkie szczęki wytoczone pod konkretny wymiar. Mocowanie uniwersalne jest szybsze, lecz nie zawsze daje najlepszą powtarzalność.
Tokarka konwencjonalna a CNC
Obie konstrukcje wykorzystują tę samą zasadę skrawania, lecz różnią się sposobem sterowania ruchem. W maszynie konwencjonalnej operator prowadzi suport pokrętłami i ustawia parametry mechanicznie. W CNC program określa trajektorię narzędzia, prędkość wrzeciona, posuw oraz kolejność operacji.
| Cecha | Tokarka konwencjonalna | Tokarka CNC |
|---|---|---|
| Sterowanie | Ręczne, z użyciem pokręteł i dźwigni | Program CNC, napędy osi i układ pomiarowy |
| Typowe osie | Ruch wzdłużny i poprzeczny suportu | Najczęściej X i Z, opcjonalnie C, Y lub dodatkowe wrzeciono |
| Narzędzia | Imak stały, szybkomocujący lub wymienny | Głowica rewolwerowa, czasem narzędzia napędzane |
| Największa zaleta | Elastyczność przy pojedynczym detalu i prostym remoncie | Powtarzalność, automatyzacja i szybka produkcja seryjna |
| Ograniczenie | Większy udział pracy operatora | Wyższy koszt, potrzeba programowania i ustawiania korekcji |
W tokarce CNC suport zastępują najczęściej prowadnice liniowe lub ślizgowe współpracujące ze śrubami kulowymi. Serwomotory sterują położeniem osi, a enkodery przekazują informację zwrotną o rzeczywistym ruchu. Dzięki temu układ może korygować pozycję, ale nie naprawi błędów wynikających z niewłaściwego zamocowania detalu.
Rozbudowane centra tokarskie mogą mieć głowicę rewolwerową, narzędzia napędzane, oś C, oś Y, przechwytujące wrzeciono, automatyczny podajnik pręta i transporter wiórów. Nie każda tokarka CNC jest centrum obróbkowym. Prosta maszyna dwuosiowa będzie dobrym wyborem do toczenia wałków i tulei, lecz nie zastąpi urządzenia przeznaczonego do frezowania bocznych otworów.
Jak elementy maszyny wpływają na jakość obróbki
Najważniejsza jest współpraca wszystkich zespołów, a nie pojedynczy parametr z tabliczki znamionowej. Sztywne łoże nie pomoże, jeśli uchwyt ma duży błąd bicia, a mocne wrzeciono nie zapewni dokładności, gdy nóż jest wysunięty zbyt daleko.
Mocowanie przedmiotu
Detal powinien być zamocowany tak, aby siły skrawania nie mogły go obrócić ani przesunąć. Przy długim wysięgu trzeba użyć konika, podtrzymki lub zmienić sposób obróbki. Krótki i sztywny układ mocowania zwykle daje większą poprawę niż samo zmniejszenie prędkości obrotowej.
Ustawienie narzędzia
Nóż powinien znajdować się na wysokości osi wrzeciona, szczególnie przy planowaniu i toczeniu powierzchni zewnętrznych. W CNC trzeba dodatkowo poprawnie wprowadzić korekcję długości i promienia płytki. Pomyłka o kilka dziesiątych milimetra może mieć znaczenie przy wykańczaniu precyzyjnego gniazda.
Przeczytaj również: Frezarka do metalu - Jak wybrać? Pionowa, pozioma, 5-osiowa
Parametry skrawania
Prędkość obrotową dobiera się do średnicy detalu, materiału i narzędzia. Przy tej samej wartości obrotów powierzchnia o większej średnicy ma wyższą prędkość skrawania, dlatego nie powinno się bezrefleksyjnie kopiować ustawień między różnymi detalami.
Na wynik wpływają też głębokość skrawania, posuw i promień naroża płytki. Zbyt mały posuw przy tępej krawędzi może powodować tarcie zamiast stabilnego skrawania, a zbyt duży posuw zwiększy siły i pogorszy chropowatość. Chłodziwo pomaga odprowadzać ciepło, ale nie zastąpi prawidłowej geometrii narzędzia.
Na co zwrócić uwagę przy ocenie używanej tokarki
Przy oględzinach maszyny zaczynam od geometrii i luzów, nie od koloru obudowy ani mocy silnika. Warto przesunąć suport po całej długości prowadnic, sprawdzić, czy opór nie zmienia się gwałtownie, oraz ocenić stan śruby pociągowej, wałka pociągowego i nakrętek.
Następnie kontroluję wrzeciono. Niepokojące są nadmierny hałas łożysk, wyczuwalny luz osiowy, nierówna praca oraz wyraźne bicie uchwytu. Prosty pomiar czujnikiem zegarowym pozwala sprawdzić powtarzalność mocowania, ale jego wynik trzeba interpretować razem ze stanem szczęk i powierzchni montażowej.
Warto wykonać próbne toczenie wałka i zmierzyć średnicę w kilku miejscach. Jeżeli detal ma różne wymiary na początku i końcu, przyczyną może być zużycie prowadnic, błędne ustawienie konika albo ugięcie materiału. Jedna próba nie wystarczy, bo wynik może zafałszować zbyt cienki detal, tępe narzędzie lub niewłaściwe parametry.
- Sprawdź stan prowadnic i luz suportu.
- Posłuchaj pracy wrzeciona na kilku prędkościach.
- Zweryfikuj działanie wszystkich posuwów i sprzęgła.
- Obejrzyj szczęki uchwytu, kieł i tuleję konika.
- Sprawdź instalację elektryczną, osłony i wyłącznik awaryjny.
- W przypadku CNC przetestuj referencjonowanie, zmianę narzędzia i alarmy sterowania.
W przypadku maszyny CNC trzeba doliczyć stan sterowania, napędów i układu chłodzenia. Awaria elektroniki może kosztować więcej niż remont mechaniczny, szczególnie gdy sterownik jest przestarzały i trudno dostępny. Z tego powodu przed zakupem sprawdzam nie tylko możliwość uruchomienia programu, lecz także dostępność dokumentacji, parametrów maszynowych i kopii danych.
Błędy, które najczęściej psują efekt toczenia
Początkujący często skupiają się na wyborze płytki, a pomijają podstawy. Najczęstsze problemy wynikają z niewłaściwego zamocowania, nadmiernego wysięgu narzędzia, braku podparcia długiego detalu albo nieprawidłowej wysokości ostrza.
- Drgania ogranicza się przez skrócenie wysięgu, poprawę mocowania i dobór stabilniejszych parametrów.
- Stożkowatość może wskazywać na przesunięty konik, zużyte prowadnice lub ugięcie materiału.
- Zła chropowatość często wynika z tępego narzędzia, niewłaściwego posuwu albo zbyt dużego promienia naroża.
- Wyrwanie detalu z uchwytu jest skutkiem zbyt małej długości zamocowania, nadmiernych sił lub nieprawidłowego kierunku pracy.
- Błąd wymiaru w CNC może wynikać z niepoprawnej korekcji narzędzia, zużycia płytki albo pominięcia rozgrzewki wrzeciona.
Nie usuwam wiórów dłonią ani szmatką podczas obrotu wrzeciona. Do tego służy hak lub szczotka, a przed regulacją uchwytu, pomiarem i zmianą narzędzia maszynę trzeba zatrzymać. Okulary, osłony i wyjęty klucz z uchwytu są prostymi zasadami, które mają większe znaczenie niż większość porad dotyczących ustawień.
Konserwacja także wpływa na dokładność. Regularne smarowanie prowadnic, czyszczenie z wiórów, kontrola poziomu oleju i stanu chłodziwa ograniczają zużycie. W maszynach CNC dochodzi kontrola filtrów, pomp, przewodów, czujników oraz okresowa weryfikacja geometrii.
Praktyczny wybór konstrukcji do konkretnej pracy
Do warsztatu, napraw jednostkowych i nauki toczenia zwykle wystarcza solidna tokarka uniwersalna. Daje bezpośredni kontakt z procesem i pozwala szybko wykonać pojedynczy wałek, tuleję czy gwint bez przygotowywania programu.
Gdy powtarza się te same detale, rośnie znaczenie CNC. Zyskuje się powtarzalność, automatyczne cykle i możliwość obróbki bardziej złożonych profili, ale trzeba uwzględnić czas przygotowania, dobór narzędzi, pomiar detalu i obsługę korekcji.
| Planowane zadanie | Najrozsądniejsza konstrukcja | Na co zwrócić uwagę |
|---|---|---|
| Pojedyncze wałki, tuleje i naprawy | Tokarka uniwersalna | Sztywność łoża, zakres średnic i łatwość ustawiania |
| Powtarzalna produkcja małoseryjna | Tokarka CNC 2-osiowa | Oprogramowanie, głowica narzędziowa i czas przezbrojenia |
| Detale z otworami bocznymi i frezowaniem | Centrum tokarskie z narzędziami napędzanymi | Oś C lub Y, moc narzędzi napędzanych i przechwytujące wrzeciono |
| Długie wały | Tokarka z konikiem i podtrzymkami | Odległość między kłami, stabilność podparcia i przelot wrzeciona |
Najlepsza maszyna to nie zawsze ta najbardziej rozbudowana. Jeśli większość pracy polega na prostym toczeniu, dodatkowa oś Y może tylko zwiększyć koszt i wymagania serwisowe. Przy wyborze patrzę najpierw na realny zakres detali, sposób mocowania i oczekiwaną powtarzalność, a dopiero potem na listę dodatkowych funkcji.
Co naprawdę warto zapamiętać przed rozpoczęciem pracy
Tokarka jest układem naczyń połączonych. Wrzeciono obraca detal, łoże utrzymuje geometrię, suport prowadzi narzędzie, a konik stabilizuje długie elementy. Jeżeli jeden z tych zespołów ma luz, jest źle ustawiony albo pracuje poza swoim zakresem, ucierpi zarówno wymiar, jak i bezpieczeństwo.
Przed obróbką warto przejść krótką kontrolę: sprawdzić mocowanie, wysokość noża, podparcie detalu, kierunek obrotów, parametry skrawania i stan osłon. Taka rutyna zajmuje chwilę, ale często oszczędza płytkę, materiał i czas potrzebny na poprawki.
Najwięcej korzyści daje rozumienie zależności między konstrukcją maszyny a konkretną operacją. Wtedy łatwiej zdecydować, czy problem rozwiąże inny uchwyt, krótszy wysięg narzędzia, podparcie konikiem, korekta programu CNC, czy też maszyna po prostu nie ma wymaganej sztywności i dokładności.
