Gdy detal po kilku godzinach obróbki nadal nie trzyma wymiaru, problem rzadko leży wyłącznie w programie. Dobra obsługa maszyn CNC łączy czytanie dokumentacji, właściwe mocowanie materiału, dobór narzędzi, kontrolę parametrów i bezpieczny nadzór nad procesem. Poniżej pokazuję, jak wygląda praca operatora krok po kroku, gdzie najczęściej powstają błędy i co realnie wpływa na jakość oraz wydajność obróbki metali.
Skuteczna praca z CNC zaczyna się przed uruchomieniem wrzeciona
- Operator CNC odpowiada nie tylko za uruchomienie programu, ale też za ustawienie, pomiary, kontrolę i podstawową konserwację.
- Proces powinien przebiegać od analizy rysunku technicznego przez mocowanie detalu i ustawienie baz aż po kontrolę pierwszej sztuki.
- Na jakość wpływają przede wszystkim narzędzie, parametry skrawania, sztywność mocowania oraz stan maszyny.
- Próba na sucho, praca blok po bloku i kontrola offsetów ograniczają ryzyko kolizji oraz braków.
- Bezpieczeństwo wymaga przestrzegania instrukcji maszyny, oceny ryzyka, środków ochrony i zakazu ingerowania w strefę roboczą podczas ruchu.
Co naprawdę obejmuje praca przy maszynie CNC

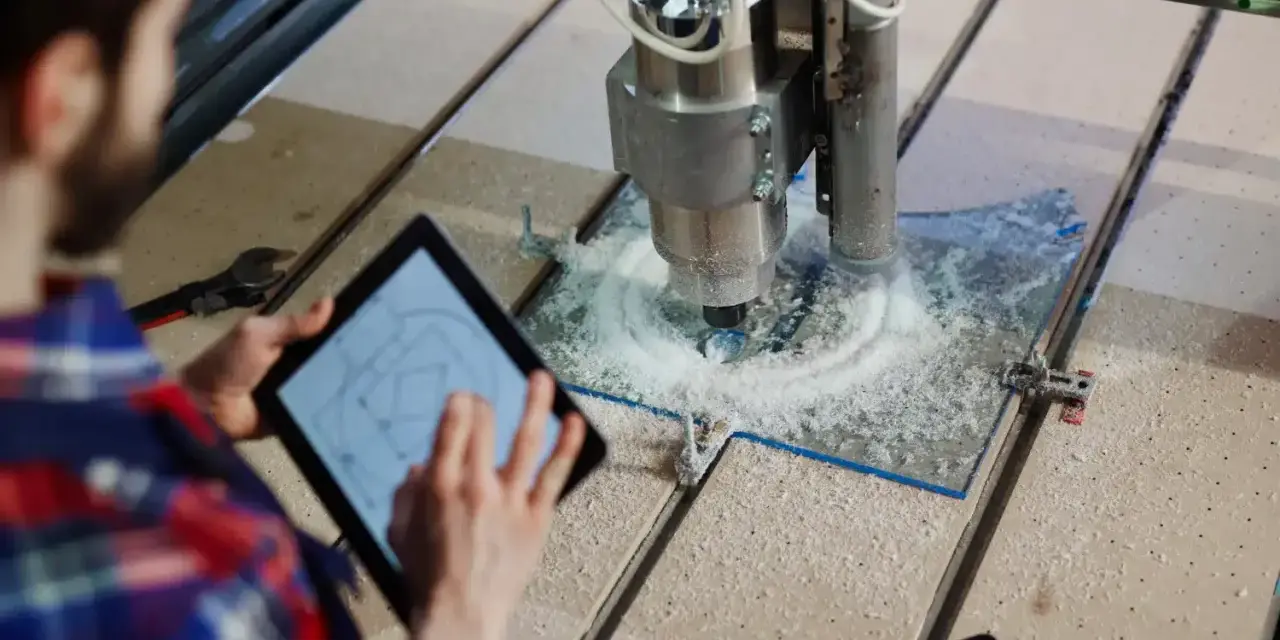

Obsługa tokarki lub frezarki sterowanej numerycznie nie sprowadza się do wciśnięcia przycisku „start”. Operator przygotowuje stanowisko, sprawdza dokumentację, mocuje przedmiot, ustawia narzędzia i wprowadza dane potrzebne do powtarzalnej obróbki. Dopiero wtedy może bezpiecznie nadzorować cykl i ocenić, czy gotowy element spełnia wymagania.
Zakres obowiązków zależy od organizacji zakładu. W jednym miejscu operator pracuje na gotowych programach, a w innym samodzielnie modyfikuje korekcje lub przygotowuje prosty kod G, czyli zestaw poleceń sterujących ruchem maszyny. Odpowiedzialność za jakość pozostaje jednak podobna, nawet gdy program tworzy technolog.
Najważniejsze zadania operatora
- odczytanie rysunku technicznego i karty technologicznej,
- dobór oraz kontrola stanu narzędzi skrawających,
- zamocowanie materiału w uchwycie, imadle lub przyrządzie,
- ustalenie baz przedmiotu i korekcji narzędzi,
- wczytanie programu i sprawdzenie jego zgodności z detalem,
- nadzorowanie hałasu, drgań, temperatury oraz wyglądu wióra,
- pomiar wykonanej części i wprowadzanie dozwolonych korekt,
- utrzymanie porządku oraz wykonanie czynności konserwacyjnych.
W praktyce bardzo szybko widać różnicę między osobą, która tylko pilnuje cyklu, a operatorem rozumiejącym proces. Ten drugi potrafi zauważyć, że narzędzie zaczyna tępić się po zmianie koloru wióra albo że detal przesuwa się w uchwycie, zanim powstanie cała seria braków.
Od rysunku technicznego do pierwszego detalu
Najbezpieczniej myśleć o przygotowaniu obróbki jak o krótkiej sekwencji decyzji. Pominięcie jednego etapu może później oznaczać kolizję, zły wymiar albo konieczność wyrzucenia materiału, dlatego pierwsza sztuka powinna być traktowana jako test procesu, a nie zwykły element produkcyjny.
1. Analiza dokumentacji
Przed uruchomieniem maszyny trzeba sprawdzić materiał, wymiary półfabrykatu, tolerancje, chropowatość i kolejność operacji. Szczególnej uwagi wymagają bazy wymiarowe, otwory oraz powierzchnie, które będą później służyć do kolejnego mocowania.
2. Przygotowanie narzędzi i mocowania
Narzędzie musi odpowiadać materiałowi i operacji. Frez do aluminium, stalowy frez do stali nierdzewnej oraz nóż do wykańczania nie są zamienne tylko dlatego, że mają podobną średnicę. Równie ważne jest sztywne, ale nieuszkadzające mocowanie, ponieważ nawet dobry program nie skompensuje drgań wywołanych przez zbyt długi wysięg detalu.
3. Ustawienie baz i korekcji
Baza robocza określa, od którego punktu maszyna interpretuje położenie detalu. Offset, czyli korekcja narzędzia lub układu współrzędnych, pozwala uwzględnić rzeczywiste wymiary narzędzia i ustawienia przedmiotu. Pomylenie korekcji długości z korekcją promienia może skończyć się natychmiastową kolizją.
4. Weryfikacja programu
Program należy przejrzeć w symulacji, a jeśli maszyna na to pozwala, wykonać przejazd na sucho. Przy pierwszym uruchomieniu pomocne są tryb single block, który wykonuje pojedyncze bloki programu, oraz ograniczenie posuwu. Dają operatorowi czas na zatrzymanie cyklu, gdy tor ruchu nie odpowiada założeniom.
5. Kontrola pierwszej sztuki
Po zakończeniu obróbki mierzy się wszystkie wymiary istotne dla funkcji detalu, a nie tylko jeden najłatwiejszy do sprawdzenia. Wyniki trzeba odnieść do tolerancji z rysunku, zapisać zgodnie z procedurą i dopiero wtedy dopuścić serię do dalszej produkcji.
To właśnie na tym etapie najczęściej opłaca się poświęcić kilka dodatkowych minut. Korekta narzędzia po pierwszym elemencie jest tania, natomiast wykrycie błędu po wykonaniu kilkudziesięciu sztuk może oznaczać stratę materiału, czasu i terminu dostawy.
Parametry skrawania decydują o jakości i trwałości narzędzia

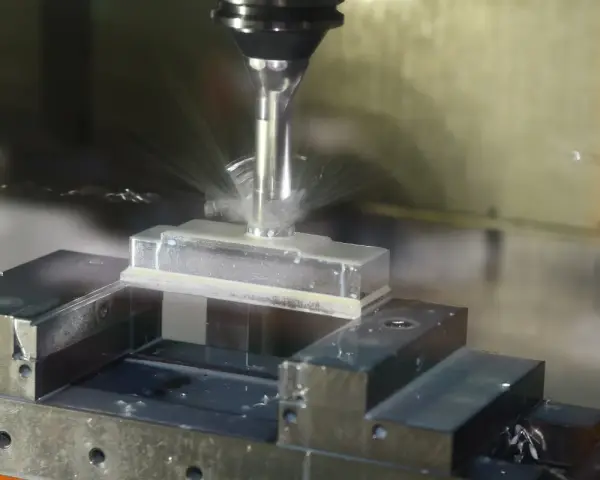

Trzy podstawowe ustawienia to prędkość skrawania, prędkość obrotowa wrzeciona i posuw. W praktyce dochodzą do nich głębokość skrawania, szerokość kontaktu narzędzia z materiałem, chłodzenie oraz liczba ostrzy. Nie ma jednego uniwersalnego zestawu wartości, ponieważ parametry dobiera się do materiału, geometrii narzędzia, sztywności maszyny i rodzaju operacji.
| Objaw podczas obróbki | Możliwa przyczyna | Rozsądna reakcja |
|---|---|---|
| Głośne drgania i falista powierzchnia | Zbyt duży wysięg, słabe mocowanie lub niekorzystne parametry | Skrócić wysięg, poprawić mocowanie i sprawdzić posuw oraz obroty |
| Przegrzewanie narzędzia | Za małe chłodzenie, zbyt duża prędkość lub stępione ostrze | Ocenić stan narzędzia, przepływ chłodziwa i dane katalogowe |
| Odchyłka wymiaru po kilku sztukach | Zużycie ostrza, nagrzewanie detalu lub niestabilne mocowanie | Wykonać pomiar, wprowadzić korektę tylko w dopuszczalnym zakresie i znaleźć przyczynę |
| Zły wygląd wióra | Niewłaściwy posuw, tępe narzędzie albo nieodpowiednia geometria | Nie zwiększać przypadkowo obrotów, tylko ponownie dobrać parametry |
Prędkość skrawania opisuje szybkość, z jaką krawędź narzędzia przecina materiał, a posuw mówi, jak szybko narzędzie przemieszcza się względem obrabianego przedmiotu. Wiór jest jednym z najlepszych sygnałów diagnostycznych, dlatego nie powinno się patrzeć wyłącznie na ekran sterowania.
Najczęstszy błąd początkujących polega na kopiowaniu parametrów z poprzedniego zlecenia bez sprawdzenia, czy materiał, średnica freza i sposób mocowania są takie same. Czasem niewielkie zmniejszenie głębokości przejścia daje większą poprawę niż podnoszenie obrotów, szczególnie przy mało sztywnej maszynie.
Bezpieczeństwo i konserwacja nie są dodatkiem do produkcji
Strefa robocza CNC łączy ruchome elementy, ostre narzędzia, gorące wióry, chłodziwo i energię zgromadzoną w napędach. Z tego powodu drzwi, osłony i blokady bezpieczeństwa muszą działać zgodnie z przeznaczeniem. Nie wolno sięgać do wnętrza maszyny podczas ruchu ani omijać zabezpieczeń po to, by przyspieszyć ustawianie.
Przed rozpoczęciem pracy sprawdzam przede wszystkim stan osłon, uchwytu, narzędzia, przewodów, poziomu chłodziwa i miejsca wokół maszyny. Podczas czyszczenia wiórów używa się przeznaczonych do tego narzędzi, takich jak hak lub szczotka, a nie dłoni ani przypadkowego kawałka materiału.
Przeczytaj również: LinuxCNC - Sterowanie maszyną w obróbce metali. Czy to dla Ciebie?
Codzienna kontrola stanowiska
- sprawdzenie komunikatów alarmowych i stanu maszyny,
- ocena mocowania przedmiotu oraz narzędzia,
- kontrola poziomu i stanu chłodziwa,
- usunięcie wiórów po zatrzymaniu urządzenia,
- sprawdzenie wycieków, nietypowych dźwięków i drgań,
- wykonanie smarowania lub innych czynności zgodnie z instrukcją producenta.
Konserwacja nie oznacza samodzielnej ingerencji w układy, których operator nie powinien otwierać. Dozór nad olejami, filtrami, hydrauliką i geometrią maszyny powinien wynikać z dokumentacji oraz zakresu uprawnień. Gdy pojawia się alarm, powtarzalna odchyłka albo wyciek, lepiej zatrzymać proces i zgłosić problem niż maskować go kolejną korekcją.
Jak zbudować kompetentny zespół do pracy z CNC
Dobry operator potrzebuje więcej niż znajomości panelu sterowania. Powinien rozumieć podstawy rysunku technicznego, tolerancji, narzędzi skrawających, pomiarów i zasad BHP. Przydaje się też znajomość oprogramowania CAD/CAM, czyli narzędzi do projektowania oraz przygotowania ścieżek obróbkowych, choć nie każdy operator musi samodzielnie tworzyć zaawansowane programy.
Szkolenie najlepiej budować etapami. Najpierw bezpieczne uruchamianie i zatrzymywanie maszyny, potem mocowanie, bazowanie, wymiana narzędzi i pomiary. Dopiero po opanowaniu tych czynności przychodzi czas na modyfikowanie programów, dobór parametrów i samodzielne rozwiązywanie problemów.
W firmie pomaga prosty podział odpowiedzialności. Technolog przygotowuje proces i dokumentację, programista tworzy lub optymalizuje kod, a operator weryfikuje ustawienie i prowadzi produkcję. W mniejszym zakładzie jedna osoba może pełnić wszystkie te funkcje, ale wtedy trzeba szczególnie pilnować zapisów, wersji programów i zatwierdzania zmian.
Najbardziej praktyczny system kontroli obejmuje kartę ustawień dla każdego zlecenia. Powinny się na niej znaleźć między innymi numer programu, narzędzia, wartości baz, materiał, istotne wymiary pierwszej sztuki i zastosowane korekty. Dzięki temu kolejny operator nie musi odtwarzać procesu z pamięci.
Przy wyborze pracownika nie skupiałbym się wyłącznie na liczbie ukończonych kursów. Znacznie więcej mówi sposób, w jaki analizuje alarm, zabezpiecza maszynę i szuka przyczyny odchyłki. Ostrożność połączona z rozumieniem procesu zwykle daje lepsze rezultaty niż brawura i szybkie klikanie na pulpicie.
Małe decyzje, które najbardziej poprawiają wynik obróbki
Jeżeli detal nie wychodzi zgodnie z dokumentacją, warto wrócić do podstaw i sprawdzić kolejno mocowanie, bazę, narzędzie, offset oraz pomiar. Wprowadzanie przypadkowych korekt bez zapisania ich wartości często tylko oddala znalezienie źródła problemu.
Największą poprawę zwykle przynosi standaryzacja. Jednoznaczne nazwy programów, opisane miejsca odkładania narzędzi, karta pierwszej sztuki i krótka lista kontroli przed startem ograniczają liczbę błędów bardziej niż sama wymiana sterowania na nowsze.
Warto też mierzyć nie tylko liczbę wykonanych detali, ale odsetek braków, czas przezbrojenia, przestoje i zużycie narzędzi. Taki zestaw pokazuje, czy pozorna szybkość pracy faktycznie poprawia wynik produkcji. W CNC wygrywa nie operator, który najczęściej naciska „start”, lecz ten, który potrafi utrzymać bezpieczny, powtarzalny i mierzalny proces.
