Budowa imadła maszynowego - dobór, montaż i praca na CNC

Gdy detal przesuwa się podczas wiercenia albo frezarka zostawia nierówną krawędź, problem często zaczyna się nie od narzędzia, lecz od mocowania. Dobra budowa imadła decyduje o jego sztywności, sile zacisku i dokładności ustawienia, dlatego w tym tekście pokazuję najważniejsze elementy konstrukcji, zasadę działania, odmiany stosowane przy obróbce metali i CNC oraz praktyczne zasady doboru i montażu.

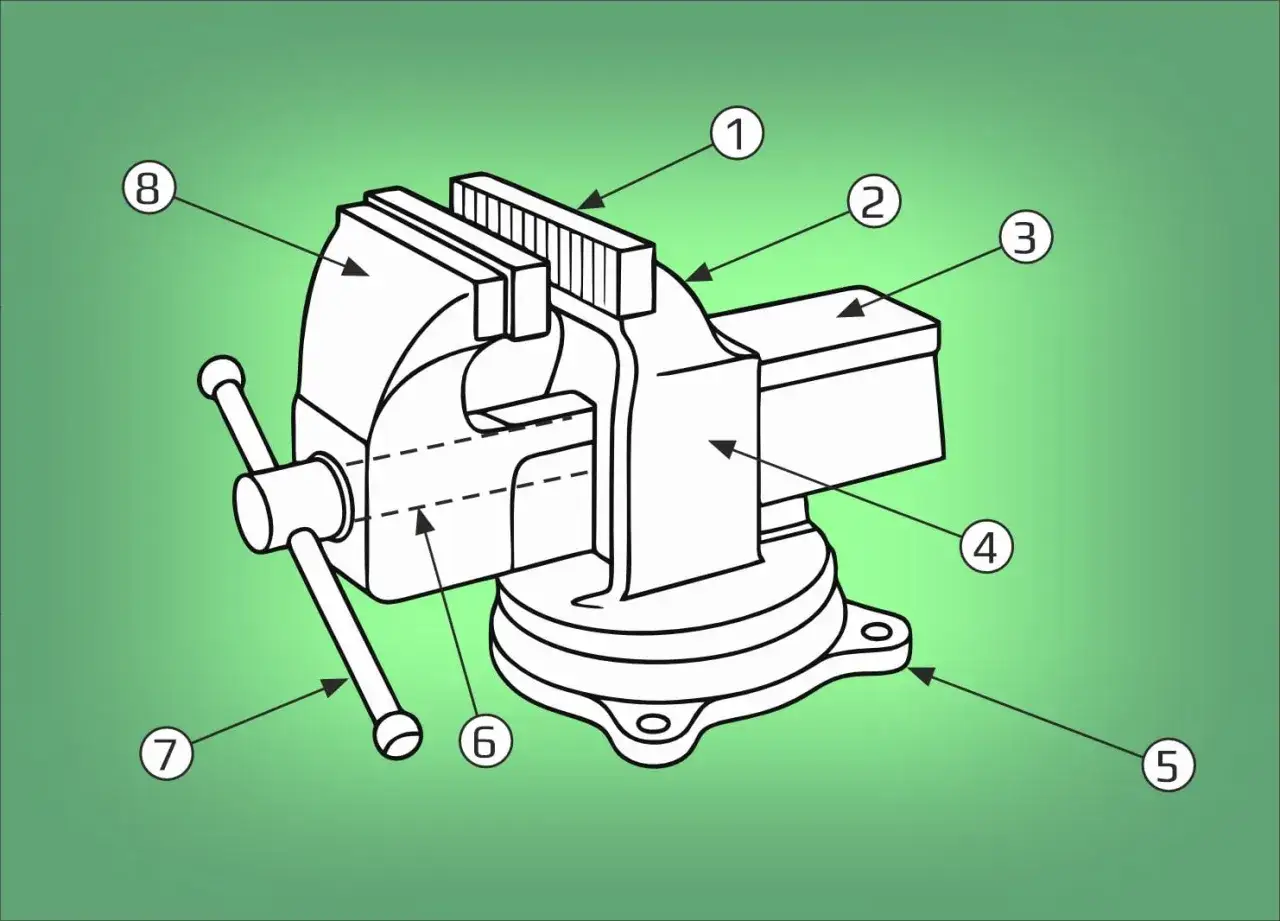

Z jakich elementów składa się imadło

Najprostsze imadło warsztatowe ma niewiele części, ale każda z nich odpowiada za konkretną funkcję. Korpus przenosi obciążenia, szczęki trzymają detal, a mechanizm śrubowy zamienia obrót pokrętła na ruch jednej ze szczęk. W modelach maszynowych dochodzi jeszcze precyzyjna podstawa, rowki ustalające i rozwiązania poprawiające powtarzalność mocowania.

Korpus i podstawa

Korpus jest zwykle wykonany z żeliwa sferoidalnego, żeliwa szarego albo stali. Żeliwo dobrze tłumi drgania, dlatego często spotyka się je w ciężkich imadłach warsztatowych i maszynowych. Stal daje większą odporność na uderzenia, ale wymaga odpowiedniej obróbki cieplnej, jeśli konstrukcja ma długo zachować sztywność.

Podstawa może być stała, obrotowa albo wyposażona w mechanizm pochylania. W imadle do frezarki jej zadaniem jest nie tylko utrzymanie całości na stole, ale także zapewnienie właściwego położenia względem osi maszyny. Podstawa obrotowa ułatwia zmianę kąta, lecz dodaje połączenie, które może obniżyć sztywność przy ciężkim skrawaniu.

Szczęka stała i ruchoma

Szczęka stała jest częścią korpusu, natomiast ruchoma przesuwa się wzdłuż prowadnicy. Obie mają powierzchnie robocze, często wyposażone w wymienne nakładki z nacięciami poprawiającymi chwyt. Równoległość szczęk ma większe znaczenie niż sama szerokość imadła, ponieważ decyduje o tym, czy detal zostanie dociśnięty stabilnie, a nie tylko punktowo.

Typowe imadła warsztatowe mają szczęki o szerokości około 80-200 mm. W zastosowaniach CNC często wybiera się mniejsze, niskie modele, które pozwalają narzędziu dotrzeć głębiej do obrabianej powierzchni. Duże szczęki zwiększają zakres mocowania, ale zwykle podnoszą masę i wysokość całego uchwytu.

Śruba, nakrętka i prowadnica

Śruba pociągowa odpowiada za przesuw szczęki ruchomej. Jej obrót współpracuje z nakrętką umieszczoną w korpusie lub w ruchomej części imadła. W prostych modelach stosuje się gwinty trapezowe, ponieważ dobrze przenoszą obciążenia i są bardziej odporne na zużycie niż delikatny gwint metryczny.

Prowadnica stabilizuje szczękę i odbiera siły boczne. Może mieć formę prostokątnego suwaka, pryzmy albo zespołu kilku powierzchni ślizgowych. W praktyce właśnie prowadnica często decyduje o jakości taniego imadła. Luz poprzeczny przekłada się na przechylenie detalu, drgania i problemy z utrzymaniem wymiaru.

Pokrętło, ogranicznik i dodatkowe powierzchnie

Pokrętło pozwala ręcznie obracać śrubę, a w niektórych modelach ma ogranicznik zabezpieczający przed użyciem zbyt dużej siły. Uderzanie młotkiem w pokrętło może uszkodzić śrubę, nakrętkę lub korpus. Do cięższych prac lepiej wybrać imadło zaprojektowane do dużego momentu zacisku, zamiast sztucznie zwiększać siłę długą rurą.

Wiele imadeł ma z tyłu małe kowadełko, otwory montażowe i rowki odprowadzające wióry. W wersjach maszynowych pojawiają się również powierzchnie bazowe, rowki pod śruby teowe, kołki ustalające oraz wymienne szczęki miękkie.

Jak działa mechanizm zacisku i co naprawdę daje sztywność

Po obrocie pokrętła śruba przesuwa szczękę ruchomą w kierunku szczęki stałej. Siła zacisku zależy od geometrii gwintu, tarcia, długości pokrętła i siły operatora. Sam duży skok śruby nie oznacza dużej siły, ponieważ szybkie zamykanie i mocny zacisk są zwykle kompromisem konstrukcyjnym.

W dobrym imadle siła powinna być skierowana tak, aby detal był dociskany również do powierzchni bazowej. W imadłach maszynowych stosuje się rozwiązania typu pull-down, w których szczęka podczas zaciskania lekko ściąga element w dół. Ogranicza to ryzyko uniesienia przedmiotu pod wpływem sił skrawania.

Na sztywność wpływa kilka elementów jednocześnie. Liczy się masa korpusu, przekrój prowadnicy, długość wysunięcia szczęki, jakość powierzchni bazowych i sposób przykręcenia do stołu. Najsztywniejsze imadło nie pomoże, jeśli jest zamocowane na zabrudzonym albo krzywym podłożu.

Imadło ślusarskie a maszynowe

Imadło ślusarskie toleruje uderzenia, ale nie zostało zaprojektowane do utrzymywania dokładnej geometrii podczas frezowania. Z kolei lekkie imadło maszynowe może zostać uszkodzone przez młotek lub niekontrolowane obciążenie. Z mojego punktu widzenia największym błędem jest traktowanie tych dwóch typów jako zamienników.

Jakie rozwiązania stosuje się przy frezowaniu i CNC

W obrabiarkach CNC imadło jest częścią układu mocowania, a nie tylko ciężkim uchwytem. Musi utrzymać detal przy siłach skrawania działających w kilku kierunkach. Powtarzalność ustawienia ma tu znaczenie równie duże jak maksymalna siła zacisku, ponieważ każda zmiana położenia wpływa na bazę programu i wynik pomiaru.

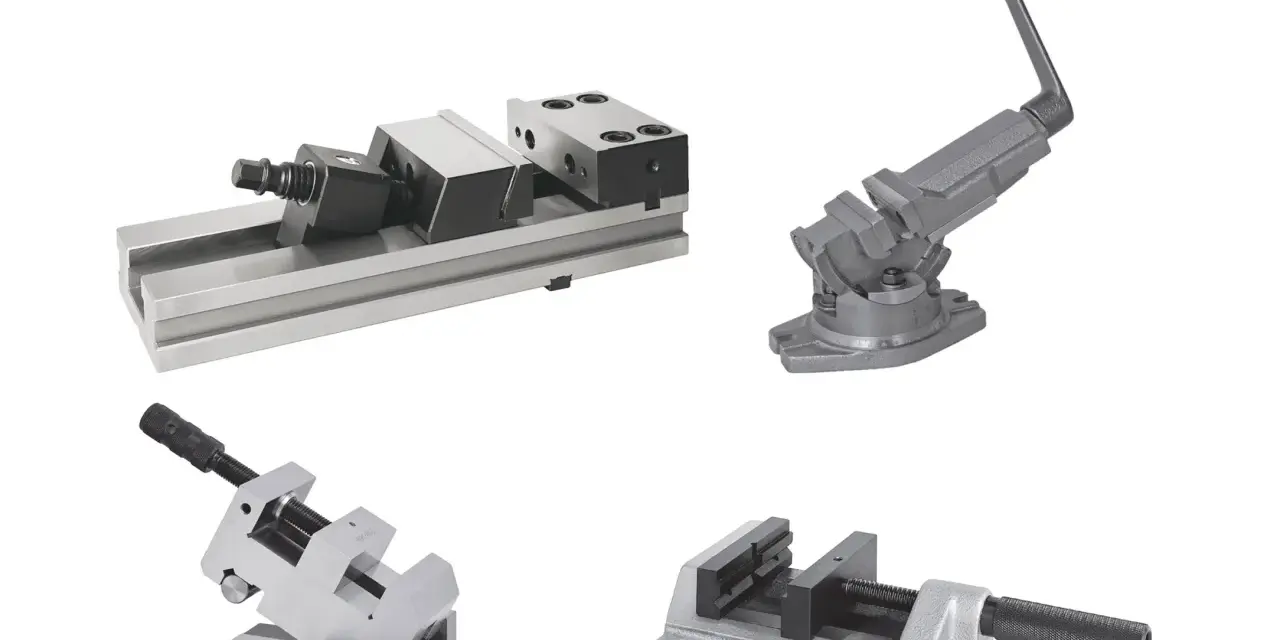

Imadło stałe i obrotowe

Model stały jest najprostszy i zwykle najbardziej sztywny. Sprawdza się wtedy, gdy większość operacji wykonuje się względem jednej orientacji. Imadło obrotowe pozwala ustawić detal pod określonym kątem, ale jego podstawa musi mieć dokładną podziałkę, solidną blokadę i powierzchnie wolne od wiórów.

W produkcji jednostkowej obrót może skrócić przezbrojenie. Przy ciężkim frezowaniu często lepiej poświęcić chwilę na ręczne ustawienie stałego imadła, ponieważ mniejsza liczba połączeń oznacza mniejsze ryzyko drgań.

Imadło precyzyjne i niskoprofilowe

Imadła precyzyjne mają dokładniej wykonane prowadnice i powierzchnie bazowe. Modele niskoprofilowe ograniczają wysokość mocowania, dzięki czemu pozostaje więcej przestrzeni między detalem a wrzecionem. To szczególnie ważne na małych frezarkach, gdzie kilka centymetrów może zdecydować o dostępności narzędzia.

W systemach CNC spotyka się też imadła modułowe, z wymiennymi szczękami i możliwością ustawienia kilku uchwytów na wspólnej bazie. Przy produkcji seryjnej mogą występować wersje hydrauliczne lub pneumatyczne. Ich zaletą jest szybkie i powtarzalne mocowanie, ale wymagają instalacji, kontroli ciśnienia i właściwego zabezpieczenia w razie zaniku zasilania.

Szczęki miękkie i twarde

Szczęki hartowane dobrze znoszą zużycie i mocne zaciski. Szczęki miękkie, najczęściej stalowe lub aluminiowe, można przefrezować bezpośrednio na maszynie, aby dopasować je do konkretnego detalu. Do elementów o delikatnej powierzchni lepsze są szczęki miękkie, podkładki z miedzi albo specjalne nakładki, a nie słabsze dokręcanie twardych zębów.

Przy wysokich i wąskich detalach trzeba ograniczyć wysunięcie nad szczękami. Im wyżej znajduje się punkt przyłożenia siły, tym większy moment próbuje przechylić przedmiot. Pomaga zastosowanie oporu bocznego, stopera i odpowiednio szerokiego podparcia.

Jak dobrać imadło do obróbki metali

Dobór warto rozpocząć od obrabiarki i rodzaju detali, a dopiero później patrzeć na samą szerokość szczęk. Zbyt duży model może ograniczyć skok osi i dostęp narzędzia, natomiast zbyt mały nie zapewni odpowiedniego podparcia. Najczęściej obrabiany detal powinien mieścić się w środku zakresu pracy, a nie na jego granicy.

• Szerokość szczęk dobierz do gabarytów elementu i dostępnej przestrzeni na stole.
• Rozwarcie powinno obejmować typowe detale z niewielkim zapasem.
• Wysokość imadła sprawdź razem z długością narzędzia i zakresem osi Z.
• Rozstaw otworów dopasuj do rowków teowych albo systemu mocowania obrabiarki.
• Materiał korpusu dobierz do obciążeń, częstotliwości pracy i ryzyka uderzeń.
• Typ szczęk wybierz pod kątem powierzchni detalu i wymaganej ochrony przed odkształceniem.

Do lekkiego wiercenia i okazjonalnego frezowania wystarczy kompaktowe imadło maszynowe o szerokości szczęk około 80-125 mm. Przy większych detalach i mocniejszym skrawaniu częściej wybiera się zakres 125-200 mm, o ile stół obrabiarki ma wystarczającą nośność i miejsce.

Nie kierowałbym się wyłącznie deklarowaną siłą zacisku. Producent może podawać ją bez informacji o sposobie pomiaru, a sama wartość nie mówi nic o jakości prowadnicy ani dokładności korpusu. W praktyce ważniejsze bywają równoległość szczęk, prostopadłość do podstawy i brak luzu.

Czy można wykonać imadło samodzielnie

Proste imadło warsztatowe da się wykonać z profili stalowych, płaskowników, śruby trapezowej i nakrętki. Taki projekt ma sens przy pracach pomocniczych, naprawach i nauce obróbki. Nie zakładałbym jednak, że konstrukcja spawana z przypadkowych elementów zastąpi precyzyjne imadło do frezarki CNC.

Najważniejsze etapy wykonania

1. Ustal zakres pracy, czyli szerokość szczęk, maksymalne rozwarcie i przewidywane obciążenie.
2. Wybierz materiał korpusu. Do prototypu można użyć stali konstrukcyjnej, ale powierzchnie prowadzące muszą zostać dokładnie obrobione.
3. Wykonaj prowadnicę z możliwie dużym przekrojem i małym luzem roboczym.
4. Zastosuj śrubę trapezową oraz nakrętkę o odpowiedniej długości, zamiast zwykłej śruby budowlanej.
5. Przygotuj wymienne szczęki przykręcane do korpusu i części ruchomej.
6. Obrób powierzchnie bazowe po spawaniu, ponieważ odkształcenia cieplne mogą zmienić geometrię.
7. Sprawdź ustawienie czujnikiem zegarowym, liniałem i kątownikiem maszynowym.

Najtrudniejszy etap nie polega na wycięciu blach ani przyspawaniu uchwytu. Problemem jest uzyskanie prowadnicy, która przesuwa się płynnie, a jednocześnie nie pozwala szczęce przechylać się pod obciążeniem. Bez frezowania lub planowania powierzchni trudno uzyskać dobrą dokładność, szczególnie po spawaniu grubszych elementów.

Własna konstrukcja może być ekonomiczna, jeśli ma służyć do jednego, jasno określonego zadania. Przy zastosowaniu na frezarce trzeba dodatkowo uwzględnić pękanie spoin, odkształcenia korpusu, jakość śruby i sposób przykręcenia do stołu. To nie jest miejsce na oszczędność kosztem bezpieczeństwa.

Montaż, ustawienie i błędy, które psują efekt obróbki

Przed montażem trzeba oczyścić stół obrabiarki, podstawę imadła i rowki teowe. Nawet cienki wiór pod powierzchnią może przechylić korpus. Podstawa powinna przylegać całą powierzchnią, a śruby należy dokręcać stopniowo, naprzemiennie, bez gwałtownego ściągania jednej strony.

Po zamocowaniu sprawdza się równoległość szczęki względem osi stołu oraz prostopadłość jej powierzchni do blatu. Do kontroli można użyć czujnika zegarowego przesuwanego po szczęce. Jeżeli wskazania wyraźnie się zmieniają, problemem może być brud, zużyta podstawa albo niewłaściwe ustawienie.

Przeczytaj również: Mocowania wierteł do CNC i warsztatu - co wybrać?

Najczęstsze błędy użytkowe

• Mocowanie imadła ślusarskiego na frezarce i traktowanie go jak uchwytu maszynowego.
• Zaciskanie detalu na pojedynczej krawędzi zamiast na stabilnej powierzchni.
• Pozostawienie wiórów między podstawą a stołem.
• Zbyt duże wysunięcie elementu nad szczękami.
• Używanie młotka do zwiększania momentu na pokrętle.
• Brak oporu dla detalu, który może przesunąć się pod wpływem freza.
• Dociskanie cienkościennego elementu tak mocno, że ulega odkształceniu.

Przy mocowaniu detalu do CNC dobrze jest wykonać próbny przejazd na bezpiecznej wysokości i sprawdzić, czy narzędzie nie zahacza o szczęki. Warto również ustawić bazę po ostatecznym dokręceniu, a nie przed nim. Kilka minut poświęconych na kontrolę oszczędza godzinę pracy nad źle obrobionym detalem.

Co sprawdzić przed pierwszym użyciem

Przed obciążeniem nowego albo własnoręcznie wykonanego imadła sprawdzam płynność ruchu szczęki, stan gwintu i zakres luzu. Szczęka powinna przesuwać się bez zacięć, a po zaciśnięciu nie może wyraźnie zmieniać położenia. Warto też obejrzeć spoiny, krawędzie korpusu i miejsca, w których mogą powstawać pęknięcia.

W przypadku imadła do CNC trzeba potwierdzić zgodność otworów, rowków i elementów ustalających ze stołem maszyny. Przy pracy seryjnej istotna będzie również możliwość szybkiego czyszczenia oraz wymiany szczęk. Imadło, którego nie da się łatwo powtarzalnie ustawić, zwiększa czas przezbrojenia, nawet jeśli samo mocowanie jest bardzo mocne.

Moja praktyczna zasada jest prosta. Najpierw wybieram sztywność i geometrię, później zakres pracy, a dopiero na końcu dodatkowe funkcje, takie jak obrót, szybka regulacja czy napęd hydrauliczny. Dobrze zbudowane i prawidłowo zamocowane imadło daje stabilną bazę, ale nie naprawi złej technologii, tępego narzędzia ani nieprawidłowych parametrów skrawania.

Największą dokładność daje spójny układ mocowania

Najlepsze imadło nie musi być największe ani najbardziej rozbudowane. Powinno pasować do obrabiarki, detalu i sił występujących podczas pracy. Sztywny korpus, precyzyjna prowadnica, właściwe szczęki i czysta powierzchnia bazowa zrobią większą różnicę niż dodatkowe funkcje używane sporadycznie.

Jeżeli planujesz zakup albo wykonanie własnego modelu, zacznij od rozrysowania detalu, kierunku sił i sposobu bazowania. Taki prosty etap projektowy szybko pokaże, czy potrzebujesz imadła warsztatowego, precyzyjnego uchwytu maszynowego, czy modułowego systemu do pracy seryjnej.
