Dobór narzędzia do rowka pod pierścień Segera wygląda prosto tylko na papierze. W praktyce liczą się standard pierścienia, szerokość kanałka, dostęp w detalu, materiał i sztywność całego układu, bo od tego zależy, czy rowek wyjdzie czysto i powtarzalnie. W tym tekście pokazuję, jak podejść do tematu rozsądnie: od wyboru narzędzia, przez ustawienie procesu, aż po typowe błędy, które potem kosztują najwięcej czasu.
Najważniejsze przy wyborze narzędzia do rowka pod Segera
- Najpierw sprawdź standard pierścienia, bo to on wyznacza szerokość i geometrię rowka, a nie odwrotnie.
- Do prototypów i krótkich serii często wystarczy prostszy nóż HSS lub oprawka z płytką lutowaną, ale w CNC zwykle wygodniejsza jest oprawka z wymienną płytką.
- Wąskie rowki, zwłaszcza w zakresie około 1,1-5,15 mm, wymagają narzędzi o bardzo dobrej kontroli szerokości i odprowadzania wióra.
- Największym wrogiem jakości jest zbyt duży wysięg, bo od razu rosną drgania, zużycie krawędzi i ryzyko zadzioru.
- W aluminium szukaj ostrej, dodatniej geometrii, a przy żeliwie i twardszych stalach większe znaczenie ma odporność krawędzi i stabilne mocowanie.
- Ceny w handlu detalicznym są mocno rozstrzelone: od około 95-125 zł za prostsze rozwiązania do kilkuset złotych za markowe systemy i profile specjalne.
Jak rozumiem rowek pod pierścień Segera i dlaczego standard ma znaczenie
Ja zawsze zaczynam od pytania, czy rowek ma być na wałku, czy w otworze. To nie jest drobny szczegół, tylko punkt wyjścia do całego doboru narzędzia. Dla wałków zwykle pracuje się według wymagań odpowiadających DIN 471, a dla otworów według DIN 472, więc sam pierścień już narzuca zakres szerokości, głębokości i tolerancji.
W praktyce nie kupuję noża „na oko”. Najpierw patrzę w rysunek, potem sprawdzam dokumentację pierścienia, a dopiero później dobieram oprawkę i płytkę. To ważne, bo w rowkach osadczych nie chodzi wyłącznie o to, żeby kanał był „mniej więcej w tym miejscu”. Liczy się też dno rowka, promień przejścia i czystość krawędzi, bo pierścień musi wejść pewnie, bez klinowania i bez nadmiernego luzu.
Jeśli detal jest seryjny, standard ma jeszcze większe znaczenie. Każda improwizacja na etapie doboru narzędzia kończy się potem korektą programu, poprawką na ustawieniu albo ręcznym gratowaniem. Dlatego pierwszy krok jest zawsze ten sam: ustalić geometrię rowka, a dopiero potem wybrać narzędzie, które ją wykona. Kiedy to jest jasne, można sensownie porównać dostępne typy noży.
Właśnie ten porządek decyduje o tym, czy rowkowanie będzie przewidywalne, czy zacznie się od serii prób i poprawek.
Jaki typ narzędzia wybrać do konkretnej operacji
Nie ma jednego uniwersalnego rozwiązania, które dobrze zrobi każdy rowek pod pierścień. Inne narzędzie wybiorę do jednorazowego detalu z miękkiego aluminium, inne do seryjnego rowka w stali, a jeszcze inne do małego otworu, gdzie dostęp jest ograniczony. Najczęściej porównuję cztery opcje.
| Typ narzędzia | Kiedy ma sens | Mocne strony | Ograniczenia |
|---|---|---|---|
| HSS lub nóż z płytką lutowaną | Prototyp, mała seria, prosta tokarka, niższy budżet | Niski koszt, łatwa korekta, prosty zakup | Mniejsza trwałość i niższa powtarzalność niż w systemach z płytką wymienną |

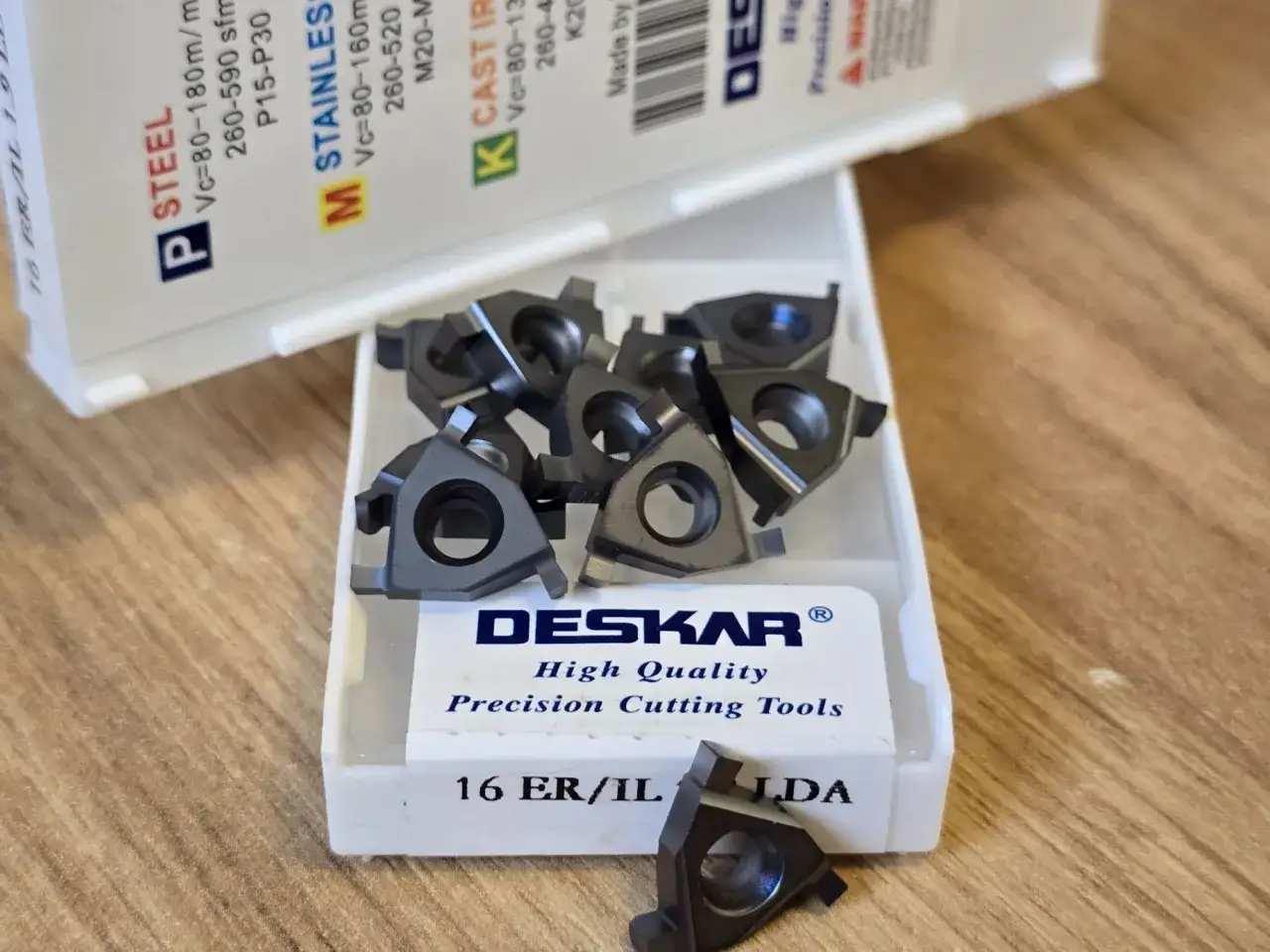

| Oprawka z wymienną płytką | CNC, mała i średnia seria, gdy liczy się powtarzalność | Szybka wymiana, stabilny efekt, dobra kontrola procesu | Trzeba dobrze dobrać szerokość i geometrię płytki |
| System profilowany pod rowek Segera | Seryjny detal o stałym wymaganiu, duża powtarzalność | Najmniej poprawek, najlepsze dopasowanie do standardu | Wyższy koszt i mniejsza uniwersalność |
| Narzędzie do rowkowania wewnętrznego lub czołowego | Gdy rowek jest w otworze albo od czoła, a dostęp jest trudny | Umożliwia pracę tam, gdzie zwykły nóż zewnętrzny nie wejdzie | Wymaga większej kontroli wysięgu i odprowadzania wióra |
Wąskie rowki, mniej więcej w zakresie 1,1-5,15 mm, zwykle obsługują specjalne systemy shallow grooving. To właśnie ten segment narzędzi najlepiej pokazuje, że przy Segerach szerokość płytki i kształt krawędzi mają równie duże znaczenie jak sama oprawka. Ja traktuję to tak: im mniej miejsca w rowku, tym bardziej liczy się precyzja geometrii, a nie „siła” narzędzia.
Jeśli natomiast detal ma niewielką średnicę albo rowek jest wewnętrzny, nie warto szukać kompromisów na siłę. Wtedy lepiej od razu sięgnąć po narzędzie, które jest zbudowane do takiego dostępu. To oszczędza nerwy na etapie ustawiania i zmniejsza ryzyko, że narzędzie będzie pracowało pod złym kątem. A kiedy typ narzędzia jest już trafiony, wchodzą w grę ustawienia procesu.
Co decyduje o jakości rowka na tokarce i w CNC
Najbardziej niedoceniany parametr to sztywność układu. Można mieć dobrą płytkę i poprawny program, a i tak dostać falę drgań, jeśli oprawka jest wysunięta za daleko albo detal jest słabo podparty. W rowkowaniu różnica jest brutalnie widoczna: zbyt duży wysięg od razu podnosi siły skrawania, pogarsza wykończenie i przyspiesza zużycie krawędzi.
- Minimalny wysięg oprawki i możliwie krótka droga skrawania to pierwszy warunek stabilności.
- Stałe obroty pomagają utrzymać powtarzalność, zwłaszcza przy rowkach wąskich i płytkich.
- Węższa płytka często daje mniejszą siłę skrawania, więc lepiej znosi delikatne detale.
- Chłodzenie w strefie skrawania ma znaczenie nie tylko dla trwałości narzędzia, ale też dla kontroli wióra.
- Odpowiednia geometria pod materiał zmniejsza ryzyko wyrywania krawędzi i zadzioru.
Tu szczególnie mocno widać różnicę między materiałami. W aluminium zwykle szukam bardzo ostrej, dodatniej geometrii, bo daje lżejsze skrawanie i lepszą powierzchnię. Przy żeliwie i twardszych stalach ważniejsza staje się odporność krawędzi oraz bezpieczne mocowanie, bo narzędzie pracuje bardziej „na wytrzymałość” niż na lekkość cięcia. To nie jest detal dla katalogu, tylko praktyka, która decyduje o jakości pierwszych sztuk.
Jeżeli masz do czynienia z głębszym rowkiem, nie próbuję robić wszystkiego jednym agresywnym przejściem. Lepiej kontrolować wejście stopniowo, niż potem walczyć z drganiami i wykruszeniem krawędzi. Właśnie na tym etapie najczęściej wychodzi, że samo narzędzie było poprawne, ale ustawienie procesu już nie. A stąd już tylko krok do typowych błędów, które warto wyłapać wcześniej.
Najczęstsze błędy przy rowkach pod Segera
W rowkowaniu błędy nie wyglądają dramatycznie na ekranie CAM. Widać je dopiero wtedy, gdy pierścień nie wchodzi, rowek ma zadziory albo detal wymaga ręcznej poprawki. Z mojego doświadczenia najczęściej powtarzają się te problemy:
- Dobór zbyt szerokiej płytki „na zapas”, co psuje geometrię i zwiększa siłę skrawania.
- Za duży wysięg oprawki, który natychmiast wywołuje drgania i skraca trwałość narzędzia.
- Jedno zbyt głębokie wejście zamiast spokojnego, kontrolowanego dojścia do wymiaru.
- Brak kontroli pierwszej sztuki, przez co cała seria idzie z błędem ustawienia.
- Ignorowanie gratów na krawędzi rowka, które potem utrudniają montaż pierścienia.
- Użycie narzędzia do zwykłego rowkowania zamiast geometrii dobranej pod pierścień osadczy.
Najbardziej zdradliwy jest ostatni punkt. Kanał może wyglądać poprawnie, ale jeśli dno albo szerokość nie są zgodne z wymaganiem, pierścień pracuje źle albo nie daje się założyć bez siłowania. W wąskich rowkach różnica rzędu dziesiątych części milimetra potrafi już zrobić dużą różnicę, więc mierzę nie tylko sam detal, ale też to, jak osadza się w nim pierścień. To właśnie dlatego pierwsza sztuka jest tak ważna.
Jeśli mam wybierać między „szybko” a „pewnie”, przy Segerach prawie zawsze wybieram pewnie. Poprawka ręczna jest droższa niż dodatkowy test przed serią. I to prowadzi nas do ostatniej praktycznej sprawy: kosztów, które często decydują o tym, czy kupić rozwiązanie standardowe, czy od razu specjalne.
Ile kosztuje takie narzędzie i kiedy opłaca się wersja specjalna
Ceny są mocno rozstrzelone, bo wszystko zależy od systemu mocowania, marki, szerokości rowka i tego, czy kupujesz narzędzie uniwersalne, czy profil robiony pod konkretny pierścień. W ofertach branżowych widać, że prostsze rozwiązania nie muszą być drogie, ale specjalizacja szybko podnosi cenę.
| Rozwiązanie | Orientacyjny koszt | Kiedy ma sens |
|---|---|---|
| Prosty nóż HSS lub z płytką lutowaną | Około 95-250 zł | Jednorazowe detale, krótkie serie, warsztat z mniejszym budżetem |
| Oprawka składana z płytką standardową | Około 120-350 zł | CNC, powtarzalne zlecenia, lepsza kontrola procesu |
| Markowy system rowkowy lub adapter | Około 200-500+ zł | Seryjna produkcja i potrzeba stabilnej, szybkiej wymiany |
| Płytka profilowana pod konkretny rowek | Około 118-300+ zł | Stały standard pierścienia i wysoka powtarzalność wymiaru |
W praktyce widziałem ofertę płytki 1,30 mm pod DIN 471 na poziomie około 118-145 zł, a proste noże HSS w popularnych rozmiarach od mniej więcej 95 zł do kilkuset złotych, gdy rośnie rozmiar i długość oprawki. To dobrze pokazuje, że sam materiał narzędzia to nie wszystko; płacisz też za sztywność, system mocowania i przewidywalność rezultatu. Przy jednej sztuce zwykle wygrywa prostsza opcja, ale przy serii szybciej zwraca się narzędzie lepiej dopasowane do procesu.
Ja patrzę na to bardzo praktycznie: jeśli rowek jest powtarzalny, a detal wraca do produkcji regularnie, wersja specjalna broni się szybciej, niż sugeruje sam rachunek zakupu. Jeśli to pojedynczy wyrób, lepiej wybrać rozwiązanie elastyczne i nie zamrażać budżetu w narzędziu, które będzie leżało w szafie. Tę decyzję warto domknąć prostą kontrolą przed pierwszym skrawaniem.
Przed pierwszym przejściem sprawdź te trzy rzeczy, które oszczędzają poprawki
Zanim uruchomię serię, sprawdzam trzy rzeczy: zgodność z rysunkiem, zachowanie pierścienia i stan krawędzi po próbie. To banalnie brzmi, ale właśnie te punkty najczęściej wyłapują problemy, zanim zamienią się w stratę czasu. Jeśli detal jest seryjny, pierwsza sztuka powinna przejść pełny pomiar i próbę montażu, a nie tylko „wyglądać dobrze” na stole operatora.
- Zmierz szerokość i głębokość rowka po pierwszym przejściu, nie dopiero po całej partii.
- Sprawdź, czy pierścień wchodzi bez klinowania i bez przesadnego luzu.
- Oceń grat na krawędzi, bo to on najczęściej psuje montaż i wykończenie.
- Jeśli pojawiają się drgania, skróć wysięg i rozważ węższą płytkę albo spokojniejsze parametry.
Dobrze dobrany nóż do rowka Segera nie musi być najdroższy, ale musi pasować do standardu, materiału i dostępu w detalu. Kiedy te trzy elementy się zgadzają, rowek wychodzi przewidywalnie, a montaż pierścienia nie zamienia się w poprawkę na końcu procesu.
