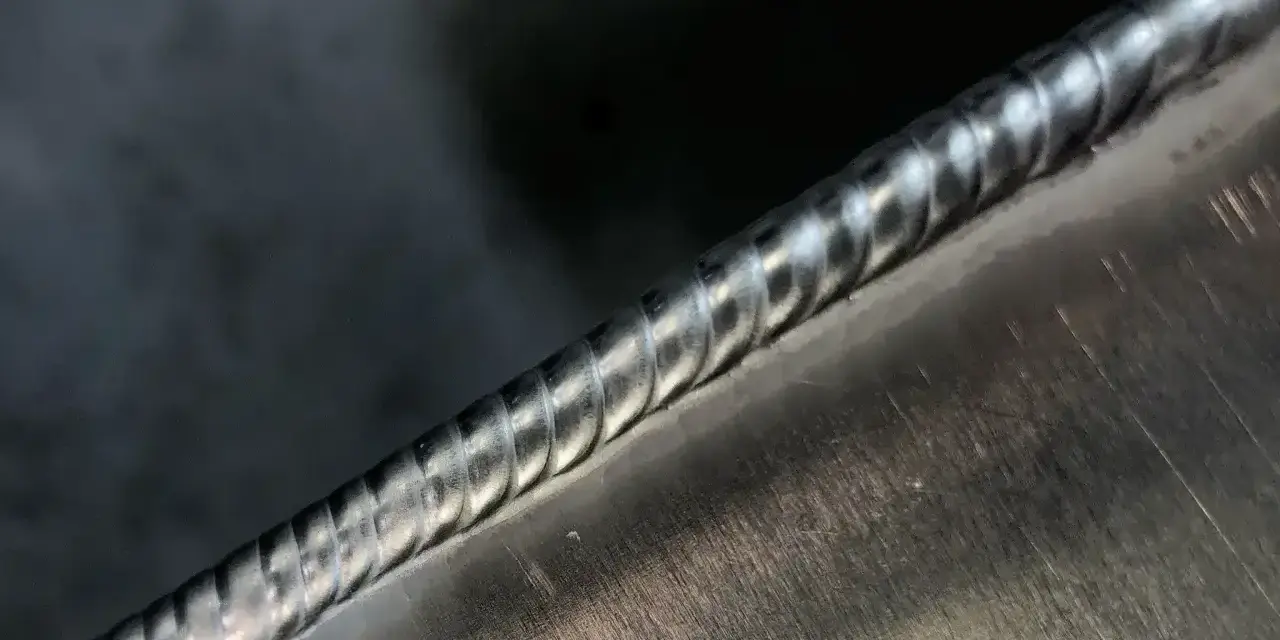

Spawanie aluminium wymaga większej kontroli niż łączenie stali, ponieważ materiał szybko odprowadza ciepło, a na jego powierzchni powstaje trudna do usunięcia warstwa tlenku. W tym poradniku pokazuję, jak przygotować elementy, kiedy wybrać TIG AC lub MIG, jak dobrać gaz i drut oraz które błędy najczęściej obniżają jakość spoiny. Uwzględniam też zastosowania w obróbce metali i CNC.
Dobra spoina zaczyna się przed uruchomieniem łuku
- TIG AC daje największą kontrolę przy cienkich blachach i widocznych spoinach.
- MIG z uchwytem spool gun lepiej sprawdza się przy długich spoinach i grubszych profilach.
- Najczęściej stosuje się czysty argon, a nie mieszanki z CO₂.
- Aluminium trzeba najpierw odtłuścić i oczyścić z tlenku dedykowaną szczotką ze stali nierdzewnej.
- Drut ER4043 lub ER5356 dobiera się do stopu, obciążenia i oczekiwanego wyglądu spoiny.
Dlaczego aluminium stawia większe wymagania
Aluminium topi się w temperaturze około 660°C, ale pokrywający je tlenek glinu ma temperaturę topnienia przekraczającą 2000°C. W praktyce oznacza to, że jeziorko spawalnicze może być już płynne, gdy tlenek nadal tworzy na powierzchni twardą, nieprzewodzącą barierę.
Materiał intensywnie odprowadza ciepło, dlatego początek spoiny często wygląda inaczej niż jej dalszy fragment. Trzeba szybko doprowadzić element do temperatury roboczej, a jednocześnie uważać na przepalenie cienkiej blachy. Aluminium rozszerza się też mocniej niż stal, więc źle zaplanowane sczepianie może skończyć się zwichrowaniem całego detalu.
Najczęściej spotykam się z przekonaniem, że wystarczy podłączyć zwykły migomat i zmienić drut. To za mało. Znaczenie mają również prowadzenie drutu, rodzaj rolek, stan pancerza, przepływ gazu, czystość materiału oraz właściwy dobór spoiwa.
Jak przygotować materiał przed zajarzeniem łuku
Przygotowanie powierzchni ma często większy wpływ na efekt niż niewielka korekta prądu. Najpierw usuwam olej, smar, kurz i ślady po obróbce za pomocą środka, który nie pozostawia filmu. Dopiero później mechanicznie usuwam tlenek, ponieważ szczotkowanie zabrudzonego aluminium może tylko rozprowadzić zanieczyszczenia.
Praktyczna kolejność przygotowania
- Usuń farbę, anodę lub inne powłoki z obszaru spoiny.
- Odtłuść krawędzie i ich najbliższe otoczenie.
- Oczyść tlenek szczotką ze stali nierdzewnej używaną wyłącznie do aluminium.
- Sprawdź dopasowanie elementów i wielkość szczeliny.
- Osusz materiał oraz przygotuj czyste rękawice i narzędzia.
Szczotka używana wcześniej do stali może wprowadzić żelazo do powierzchni i pogorszyć odporność korozyjną. Nie warto też intensywnie szlifować krawędzi bez późniejszego odtłuszczenia, bo pył po obróbce łatwo zostaje w szczelinie. Wilgoć, tłuszcz i brud są częstą przyczyną porowatości, czyli pęcherzy gazowych zamkniętych w spoinie.
Przy elementach z nieznanego stopu najpierw wykonuję próbę na odciętym fragmencie. Różnica między blachą 5754, profilem 6060 a odlewem może zdecydować o wyborze spoiwa, temperaturze pracy i dopuszczalnym obciążeniu. W produkcji seryjnej te decyzje powinny wynikać z instrukcji technologicznej lub WPS, czyli opisu kwalifikowanej technologii spawania.
TIG AC czy MIG, czyli którą metodę wybrać
Obie metody są przydatne, ale rozwiązują inny problem. TIG zapewnia precyzję i estetykę, natomiast MIG pozwala szybciej wykonać długą spoinę. Dobór powinien wynikać z grubości materiału, długości połączenia, pozycji spawania i wymaganej powtarzalności.
| Metoda | Najlepsze zastosowanie | Największa zaleta | Ograniczenie |
|---|---|---|---|
| TIG AC | Cienkie blachy, detale, spoiny widoczne | Precyzyjna kontrola jeziorka | Niższa wydajność i większe wymagania wobec operatora |
| MIG | Profile, ramy, długie spoiny, produkcja | Duża szybkość pracy | Trudniejsze prowadzenie miękkiego drutu |
| MIG pulsacyjny | Cieńsze elementy i powtarzalne serie | Lepsza kontrola ilości ciepła | Wyższy koszt urządzenia i ustawień |
Kiedy wybrać TIG AC
W TIG AC prąd przemienny pomaga rozbijać warstwę tlenku, a operator niezależnie kontroluje łuk i podawanie pręta. To mój pierwszy wybór przy cienkich elementach, narożnikach i spoinach dekoracyjnych, gdzie liczy się kształt lica oraz ograniczenie odkształceń.
Potrzebna jest spawarka z trybem AC, stabilnym zajarzeniem HF i regulacją parametrów łuku. Typowe ustawienia częstotliwości AC mieszczą się często w zakresie około 70-120 Hz, ale nie jest to uniwersalna recepta. Częstotliwość, balans i natężenie trzeba dopasować do grubości, rodzaju złącza i konkretnego urządzenia.
Kiedy lepszy będzie MIG
MIG wygrywa wtedy, gdy spoina jest długa, a tempo pracy ma znaczenie. Drut pełni jednocześnie funkcję elektrody i materiału dodatkowego, dlatego można szybko budować spoinę na ramach, profilach czy konstrukcjach warsztatowych.
Miękki drut aluminiowy łatwo się odkształca i klinuje w podajniku. Pomagają rolki typu U, teflonowy pancerz, właściwy docisk oraz możliwie prosty przewód uchwytu. Przy dłuższych odcinkach praktycznym rozwiązaniem jest uchwyt spool gun z małą szpulą umieszczoną przy rękojeści.
Gaz, drut i parametry, które mają największe znaczenie
Do większości prac stosuje się argon o wysokiej czystości, zwykle co najmniej 99,95%. Przy TIG przepływ często zaczyna się od około 5-10 l/min, a przy MIG bywa większy i zależy od dyszy, pozycji oraz warunków na stanowisku. Zbyt mały przepływ nie ochroni jeziorka, ale zbyt duży może powodować turbulencje i zasysanie powietrza.
Mieszanka argonu z helem może pomóc przy masywnych elementach, ponieważ zwiększa energię łuku i ułatwia uzyskanie wtopienia. Jest jednak droższa i mniej wygodna przy cienkich blachach. CO₂ oraz typowe mieszanki do stali nie są właściwym wyborem do standardowego łączenia aluminium.Przeczytaj również: Rozwiercanie otworów - Jak osiągnąć precyzję H7?
Dobór spoiwa
Najczęściej spotyka się druty i pręty ER4043 oraz ER5356, ale ich zamiana nie powinna odbywać się automatycznie. ER4043 daje płynne jeziorko i często ogranicza ryzyko pęknięć, natomiast ER5356 może być korzystniejszy tam, gdzie potrzebna jest wyższa wytrzymałość spoiny lub określony efekt po anodowaniu.
| Element procesu | Rozsądny punkt wyjścia | Co trzeba skorygować |
|---|---|---|
| Gaz | Czysty argon | Przepływ, średnica dyszy i przeciąg na stanowisku |
| TIG | Tryb AC, elektroda dobrana do prądu | Balans, częstotliwość, prąd i prędkość prowadzenia |
| MIG | Drut 0,8-1,2 mm, rolki U | Napięcie, podawanie drutu, długość wolnego wylotu |
| Spoiwo | ER4043 lub ER5356 po sprawdzeniu stopu | Wymagana wytrzymałość, odporność i dalsza obróbka |
Podane wartości są punktami startowymi, nie gotową receptą. Przy aluminium nawet zmiana pozycji z podolnej na pionową może wymagać obniżenia energii liniowej. W produkcji powtarzalnej parametry powinny być sprawdzone na próbkach, a jakość oceniona wizualnie i, gdy wymagają tego warunki pracy, metodami badań nieniszczących.
Jak prowadzić proces krok po kroku
Po oczyszczeniu ustawiam elementy na stabilnym przyrządzie i wykonuję krótkie sczepy w kilku miejscach. Dłuższe, nieprzemyślane sczepianie potrafi wciągnąć konstrukcję w jedną stronę jeszcze przed wykonaniem właściwej spoiny. Przy detalach CNC szczególnie ważne jest zachowanie baz i kontrola odkształcenia po każdym etapie.
- Sprawdź stop, grubość i rodzaj złącza.
- Dobierz metodę, spoiwo, gaz oraz przygotowanie krawędzi.
- Oczyść materiał bezpośrednio przed spawaniem.
- Wykonaj krótkie sczepy i skontroluj geometrię.
- Zacznij od próbnego odcinka na podobnym materiale.
- Prowadź palnik płynnie, utrzymując stałą długość łuku.
- Pozwól elementowi ostygnąć i sprawdź spoinę przed dalszą obróbką.
W TIG najpierw buduję stabilne jeziorko, a dopiero później podaję pręt. Zbyt szybkie dokładanie spoiwa daje zimną, nieregularną spoinę, a zbyt wolne prowadzenie przegrzewa materiał. W MIG zwykle korzystniejsze jest lekkie pchanie uchwytu, ponieważ poprawia widoczność jeziorka i ogranicza ryzyko podcinania krawędzi.
Nie próbuję nadrabiać braku przygotowania większym prądem. To często kończy się szeroką, zapadniętą spoiną albo przepaleniem. Stabilna prędkość prowadzenia i czysta powierzchnia dają zwykle więcej niż agresywne ustawienia urządzenia.
Najczęstsze wady i sposoby ich ograniczania
Porowatość objawia się pęcherzykami na licu lub wewnątrz spoiny. Najczęściej odpowiadają za nią wilgoć, tłuszcz, zabrudzony drut, nieszczelność instalacji gazowej albo przeciąg. Jeżeli wada pojawia się mimo poprawnego ustawienia, sprawdzam najpierw przewody, reduktor, dyszę i sposób czyszczenia, zamiast od razu zmieniać natężenie prądu.
- Przepalenie ogranicza się przez krótszy czas oddziaływania ciepła, właściwe sczepy i ewentualnie tryb pulsacyjny.
- Brak wtopienia może wynikać z tlenku, zbyt małej energii lub zbyt szybkiego prowadzenia.
- Podcięcie krawędzi często wskazuje na zbyt duży prąd, zbyt długi łuk albo nieprawidłowy kąt uchwytu.
- Czarne osady zwykle sugerują słabą osłonę gazową lub zanieczyszczenie powierzchni.
- Nieregularne podawanie MIG wiąże się często z niewłaściwym pancerzem, rolkami albo zbyt mocnym dociskiem.
Po spawaniu nie oceniam jakości wyłącznie po połysku. Ładna spoina może mieć pory, brak przetopu albo niezgodność z wymaganiami konstrukcji. Przy częściach odpowiedzialnych za bezpieczeństwo potrzebne są odpowiednie kwalifikacje personelu, dokumentacja technologiczna i kontrola zgodna z wymaganiami projektu, a nie tylko dobra wprawa operatora.
Gdzie łączenie aluminium spotyka się z obróbką CNC
W zakładach produkcyjnych spawane aluminium często trafia później na frezarkę CNC. Najbezpieczniejsza kolejność to zwykle spawanie, stabilizacja i dopiero obróbka wykańczająca. Skrawanie przed łączeniem może utrudnić ustawienie, a późniejsze nagrzewanie zmienić geometrię wcześniej obrobionej części.
Przy przyrządach warto zostawić dostęp do palnika, ograniczyć liczbę punktów mocowania i przewidzieć miejsce na odkształcenie. W konstrukcjach precyzyjnych pomaga symetryczna kolejność spoin oraz kontrola wymiarów po ostygnięciu, ponieważ naprężenia własne mogą ujawnić się dopiero podczas frezowania.
Jeżeli element będzie anodowany, malowany proszkowo lub poddany innemu wykończeniu, trzeba wcześniej ustalić oczekiwania wobec spoiny. Różnica koloru między materiałem podstawowym a spoiwem może pozostać widoczna. To drobny szczegół na etapie technologii, ale później potrafi przesądzić o wyglądzie całej części.
Jak podejść do aluminium, żeby nie poprawiać tej samej spoiny dwa razy
Najbardziej praktyczna zasada brzmi prosto: najpierw rozpoznaj materiał, potem ustawiaj urządzenie. Czystość, dopasowanie elementów i wybór spoiwa są równie ważne jak sam prąd. TIG AC wybieram do kontroli i estetyki, MIG do wydajności, a przy detalach CNC zawsze planuję wpływ ciepła na późniejszą geometrię.
Przed wykonaniem właściwej części dobrze zrobić krótką próbę na odpadzie o tej samej grubości. Kilka minut poświęconych na próbkę, pomiar i ocenę lica zwykle kosztuje mniej niż szlifowanie, ponowne spawanie oraz frezowanie gotowego detalu. Właśnie ta dyscyplina procesu, a nie samo podnoszenie parametrów, daje powtarzalne rezultaty.
