Dobre wiertła do nierdzewki muszą poradzić sobie nie tylko z twardym materiałem, lecz także z jego skłonnością do przegrzewania i umacniania się podczas obróbki. Pokażę, jak dobrać geometrię i materiał narzędzia, ustawić obroty oraz posuw, a także uniknąć błędów, przez które nawet drogie wiertło szybko się tępi.
Najważniejsze decyzje przed rozpoczęciem wiercenia
- HSS-Co, czyli stal kobaltowa, sprawdza się przy pracy ręcznej i pojedynczych otworach.
- Do produkcji CNC wybiera się często wiertła z węglika spiekanego z chłodzeniem wewnętrznym.
- Stal nierdzewną wierci się na niskich obrotach, z równym posuwem i intensywnym chłodzeniem.
- Największym zagrożeniem jest umocnienie warstwy wierzchniej przez zatrzymanie narzędzia lub tarcie bez skrawania.
- Dla wiertła HSS-Co o średnicy 8 mm dobrym punktem startowym może być około 600-800 obr./min, zależnie od gatunku materiału.
Dlaczego stal nierdzewna wymaga innego podejścia
Stal nierdzewna nie zachowuje się podczas wiercenia jak zwykła stal konstrukcyjna. Część gatunków, szczególnie austenitycznych, ma niską przewodność cieplną i łatwo umacnia się przez zgniot. Oznacza to, że miejsce, po którym przesunęło się tępe ostrze albo w którym narzędzie zatrzymało się na chwilę, może stać się wyraźnie twardsze.
To właśnie dlatego zbyt mały posuw nie zawsze jest bezpieczny. Wiertło zaczyna wtedy trzeć zamiast skrawać, temperatura rośnie, krawędź tępi się, a utwardzona warstwa utrudnia dalszą pracę. Z mojego doświadczenia wynika, że operatorzy częściej przegrzewają narzędzie przez za wolne prowadzenie niż przez zbyt agresywne wiercenie.Znaczenie ma też gatunek materiału. Popularna stal austenityczna 304 lub 1.4301 jest bardziej wymagająca pod względem odprowadzania ciepła niż wiele stali ferrytycznych. Stale martenzytyczne mogą być twardsze już w stanie wyjściowym, a stale duplex wymagają jeszcze ostrożniejszego doboru parametrów. Sama informacja, że materiał jest „nierdzewny”, nie wystarcza do idealnego ustawienia obróbki.
Jak dobrać narzędzie do konkretnego zadania
HSS-Co do pracy ręcznej i krótkich serii

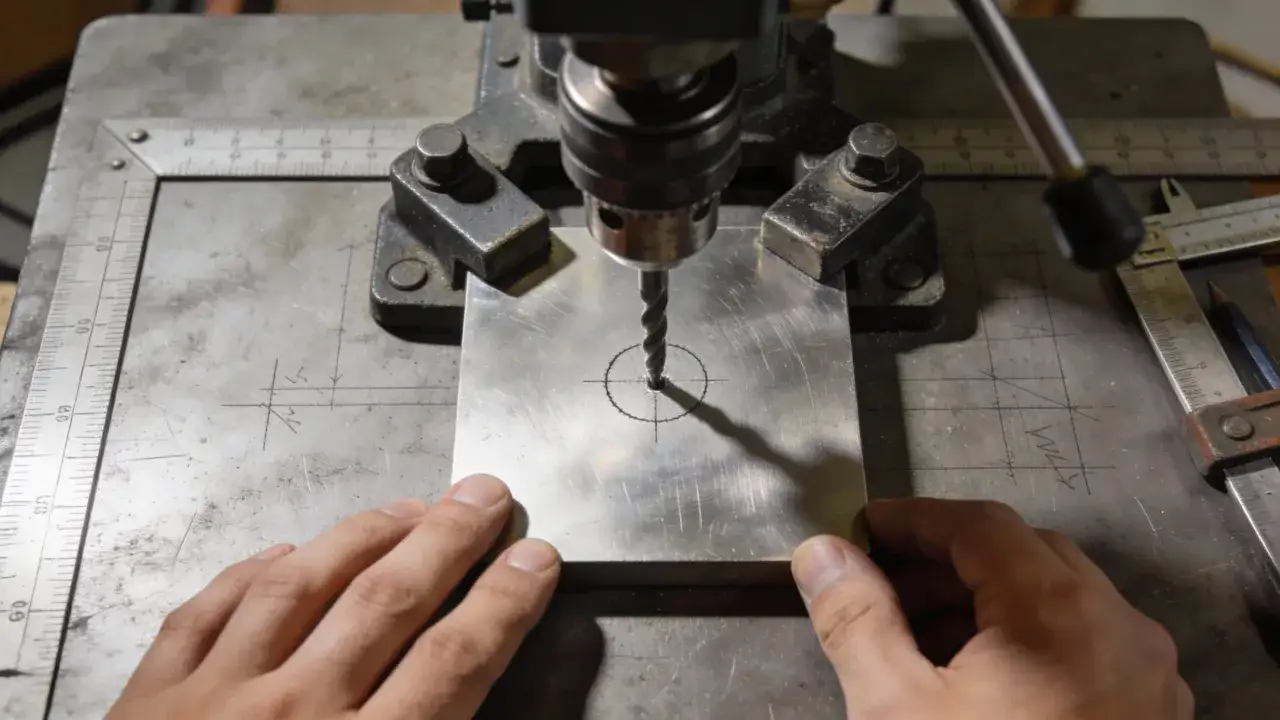

Najbardziej uniwersalnym wyborem do warsztatu jest wiertło wykonane z HSS-Co, nazywanego też HSS-E. Dodatek kobaltu, często na poziomie około 5%, zwiększa odporność na temperaturę i zużycie. Taki model dobrze nadaje się do wiertarki ręcznej, wiertarki stołowej oraz pojedynczych otworów w arkuszu, profilu czy rurze.Szukam przede wszystkim geometrii o kącie wierzchołkowym 130-135° i ostrzu dzielonym. Taki kształt łatwiej rozpoczyna skrawanie, ogranicza „uciekanie” wiertła i zmniejsza siłę potrzebną do wykonania otworu. Klasyczne wiertło 118° może działać, ale przy nierdzewce wymaga większej kontroli i bardzo dobrego chłodzenia.
Węglik spiekany do CNC i produkcji seryjnej
Wiertła z węglika spiekanego są sztywniejsze i pozwalają pracować szybciej, ale wymagają stabilnej maszyny, dobrego uchwytu i precyzyjnego ustawienia. W ręcznej wiertarce łatwo je ukruszyć przez bicie lub przechylenie. W CNC ich przewaga rośnie szczególnie przy dużej liczbie otworów, głębszych otworach oraz wymaganej powtarzalności.
Do otworów o głębokości 3xD lub 5xD, gdzie D oznacza średnicę wiertła, przydatne są narzędzia z chłodzeniem wewnętrznym. Strumień emulsji dociera wtedy do dna otworu i pomaga wypłukać wióry. Przy głębszej obróbce zwykłe polewanie powierzchni może nie wystarczyć.
Przeczytaj również: Powierzchnie w CAD/CAM i CNC - Jak obrabiać złożone kształty?
Geometria i powłoka mają znaczenie
Nie kupowałbym narzędzia wyłącznie na podstawie informacji „do metalu”. Do nierdzewki lepiej wybierać modele opisane jako przeznaczone do stali nierdzewnych, stopów trudnoskrawalnych lub materiałów z grupy ISO M. Powłoka TiN, TiAlN albo rozwiązanie opracowane specjalnie dla stali nierdzewnej może wydłużyć trwałość, ale nie naprawi złych parametrów.
| Typ narzędzia | Najlepsze zastosowanie | Mocne strony | Ograniczenia |
|---|---|---|---|
| HSS-Co | Wiercenie ręczne, warsztat, krótkie serie | Odporność cieplna, elastyczność, rozsądna cena | Mniejsza prędkość i trwałość niż przy węgliku |
| HSS-Co z ostrzem dzielonym | Blachy, profile, otwory przelotowe | Łatwe rozpoczęcie wiercenia, mniejsze siły | Wymaga ostrego narzędzia i dobrego mocowania |
| Węglik spiekany | CNC, produkcja seryjna, wymagane tolerancje | Wysoka sztywność, duża wydajność, długa trwałość | Wrażliwość na bicie, drgania i błędy operatora |
| Wiertło stopniowe HSS | Cienkie blachy i kilka średnic otworów | Gładkie przechodzenie przez blachę, mało zadziorów | Nie nadaje się do grubego materiału ani głębokich otworów |
Parametry wiercenia, które decydują o trwałości
Najpierw dobieram prędkość skrawania, a dopiero potem obroty. Dla HSS-Co w typowej stali austenitycznej rozsądnym zakresem początkowym jest zwykle 15-25 m/min. Przy trudniejszym gatunku, większej głębokości lub słabszym chłodzeniu schodzę niżej. Węglik spiekany może pracować szybciej, często w zakresie około 30-60 m/min, ale dokładne wartości trzeba przyjąć z tabeli producenta konkretnego modelu.
Obroty oblicza się ze wzoru n = 1000 × vc / π × D, gdzie n oznacza obr./min, vc prędkość skrawania w m/min, a D średnicę wiertła w milimetrach. Dla wiertła HSS-Co o średnicy 8 mm i prędkości 18 m/min otrzymujemy około 716 obr./min.
Posuw powinien być wystarczający, aby ostrze rzeczywiście skrawało materiał. Dla wiertła HSS-Co o średnicy 8 mm można zacząć od około 0,08-0,15 mm na obrót, co przy 700 obr./min daje mniej więcej 56-105 mm/min. To wartości orientacyjne, a nie uniwersalna recepta. Cienka blacha, sztywny detal, gatunek 316 i otwór nieprzelotowy będą wymagały innych ustawień.
| Rodzaj narzędzia | Orientacyjna prędkość skrawania | Warunki startowe |
|---|---|---|
| HSS-Co, otwory małe i średnie | 15-25 m/min | Obfite chłodzenie, stały posuw |
| HSS-Co, trudny gatunek lub otwór głęboki | 10-18 m/min | Krótkie wycofania do usuwania wióra |
| Węglik spiekany w CNC | 30-60 m/min | Sztywne mocowanie i najlepiej chłodzenie wewnętrzne |
Najczęstszy błąd polega na ustawieniu wysokich obrotów „żeby szybciej skończyć”. Przy średnicy 12 mm i HSS-Co nawet 1000 obr./min może oznaczać zbyt dużą prędkość dla wielu gatunków nierdzewki. Efektem będzie nie tylko wysoka temperatura, ale też przypalenie krawędzi i szybka utrata geometrii.
Jak wiercić krok po kroku bez przegrzewania
- Unieruchom detal. Element powinien być zamocowany sztywno, a cienka blacha podparta od spodu. Trzymanie jej ręką zwiększa ryzyko wyrwania materiału i złamania narzędzia.
- Wyznacz otwór. Przy większej dokładności użyj nawiertaka lub krótkiego wiertła punktującego. W cienkiej blasze lepiej zastosować podkładkę i prowadzenie niż głębokie punktowanie, które może odkształcić powierzchnię.

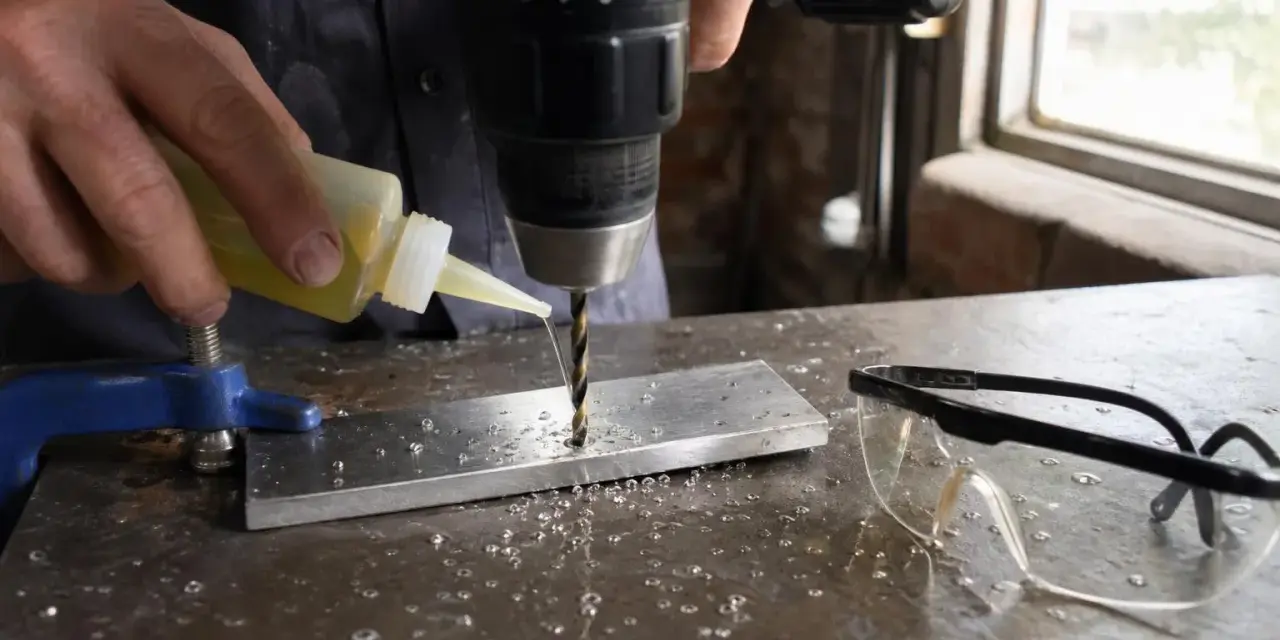

- Nałóż chłodziwo. Do pracy ręcznej sprawdzi się olej do wiercenia albo gęsty preparat chłodząco-smarujący. W CNC stosuje się emulsję, najczęściej w stężeniu zgodnym z zaleceniami producenta chłodziwa.
- Utrzymuj stały posuw. Nie zatrzymuj wiertła w otworze i nie dociskaj go lekko przez długi czas. Krótkie, zdecydowane skrawanie ogranicza tarcie i ryzyko umocnienia materiału.
- Usuwaj wióry rozsądnie. Przy płytkim otworze zwykle wystarczy praca ciągła. Przy głębszym stosuj krótkie cykle wycofania zgodnie z kartą narzędzia, zamiast wielokrotnie „dziobać” materiał po kilka milimetrów.
- Zwróć uwagę na wyjście z materiału. Gdy ostrze zbliża się do drugiej powierzchni, podeprzyj detal i kontroluj posuw. Pozwala to ograniczyć wyrwanie, zadzior i nagłe zakleszczenie wiertła.
Przy obróbce CNC warto używać cyklu wiercenia dopasowanego do narzędzia, a nie kopiować ustawień z obróbki zwykłej stali. W przypadku otworów przelotowych chłodzenie podawane pod ciśnieniem i odpowiednie odprowadzanie wióra często daje większą poprawę niż sama zmiana powłoki.
Typowe błędy i sposób ich rozpoznania
Stan wiertła i wygląd wióra dostarczają szybkiej informacji o tym, co dzieje się w strefie skrawania. Nie czekałbym, aż narzędzie całkowicie przestanie wiercić. Pierwsze sygnały, takie jak pisk, przebarwienie lub wzrost oporu, zwykle pojawiają się wcześniej.
| Objaw | Prawdopodobna przyczyna | Co sprawdzić |
|---|---|---|
| Niebieskie lub fioletowe ostrze | Za wysokie obroty, za mało chłodziwa | Zmniejsz prędkość i popraw dopływ chłodziwa |
| Wiertło ślizga się i nie zagłębia | Stępiona krawędź lub umocniona powierzchnia | Wymień narzędzie, nie próbuj dalej trzeć w tym samym miejscu |
| Długi, ciągnący się wiór | Nieprawidłowa geometria lub niewłaściwy posuw | Popraw parametry i zapewnij miejsce na odprowadzenie wióra |
| Duży zadzior na wyjściu | Brak podparcia, zużyte ostrze, zbyt duży docisk | Podeprzyj detal i kontroluj końcową fazę wiercenia |
| Złamane wiertło | Bicie, przechylenie, zakleszczenie wióra | Sprawdź uchwyt, osiowość, mocowanie i sposób chłodzenia |
Nie polecam też rozpoczynania od bardzo małego otworu pilotującego tylko dlatego, że tak jest wygodniej. Jeśli małe wiertło ma niewłaściwą geometrię i pracuje bez chłodzenia, może już na tym etapie utwardzić materiał. Przy dużych średnicach lepszy jest krótki nawiertak lub narzędzie zalecane przez producenta niż przypadkowy zestaw kilku wierteł.
Jak wybrać narzędzie do warsztatu lub CNC
Do okazjonalnych otworów w stali 304 lub 316 wybrałbym komplet HSS-Co z ostrzem dzielonym, najlepiej w rozmiarach używanych w codziennej pracy. Taki zestaw jest bardziej praktyczny niż tanie wiertła HSS bez informacji o przeznaczeniu. Jeżeli otworów jest dużo, rośnie znaczenie powtarzalności, chłodzenia i czasu cyklu, więc warto przejść na narzędzie dedykowane do nierdzewki.
W CNC nie patrzę wyłącznie na cenę sztuki. Wiertło węglikowe kosztuje więcej, ale może obniżyć koszt jednego otworu przez krótszy czas obróbki, mniejszą liczbę wymian i stabilniejszy wymiar. Warunkiem jest jednak sztywna oprawka, minimalne bicie i właściwe chłodzenie. Na niestabilnej maszynie tańsze HSS-Co może dać lepszy wynik ekonomiczny.
Przed zakupem sprawdzam cztery informacje. Są to materiał narzędzia, zakres średnic, maksymalna głębokość wiercenia oraz tabela prędkości i posuwów dla konkretnego gatunku stali. Dopiero później analizuję powłokę, rodzaj chwytu i cenę, ponieważ te parametry mają znaczenie dopiero wtedy, gdy podstawowa geometria jest właściwie dobrana.
Dobre wiercenie zaczyna się od rozpoznania materiału
Najbezpieczniejsza zasada brzmi prosto: dobierz narzędzie do gatunku nierdzewki, głębokości otworu i sztywności stanowiska. Do pracy ręcznej najczęściej wystarczy dobre HSS-Co, natomiast produkcja CNC korzysta z geometrii węglikowych, chłodzenia wewnętrznego i parametrów zapisanych przez producenta narzędzia.
Jeżeli pojawia się przegrzewanie, nie zwiększaj docisku bez analizy przyczyny. Najpierw sprawdź obroty, posuw, ostrość krawędzi, mocowanie detalu i przepływ chłodziwa. Właśnie te podstawy, a nie efektowna powłoka czy najdroższy model, najczęściej decydują o tym, czy otwór będzie czysty, wymiarowy i wykonany bez przedwczesnego zużycia narzędzia.
