Kolor frezu potrafi szybko podpowiedzieć, z jaką powłoką mamy do czynienia, ale nie zastępuje oznaczenia producenta ani doboru parametrów skrawania. Wyjaśniam, co zwykle oznaczają złote, fioletowe, czarne i srebrne powierzchnie frezów do metalu, jak odczytywać kolorowe pierścienie oraz jak uniknąć błędu przy wyborze narzędzia do CNC.
Kolor podpowiada, ale nie podejmuje decyzji za operatora
- Złoty kolor najczęściej oznacza powłokę TiN do uniwersalnej obróbki.
- Fioletowy, brązowy lub ciemnoszary odcień zwykle wskazuje na powłoki TiAlN, AlTiN albo podobne powłoki wysokotemperaturowe.
- Srebrny frez może być niepowlekany lub polerowany, ale sam wygląd nie przesądza o zastosowaniu.
- Kolor pierścienia na trzpieniu nie ma jednego uniwersalnego znaczenia dla wszystkich producentów.
- Materiał obrabiany, geometria i parametry są ważniejsze niż sama barwa narzędzia.

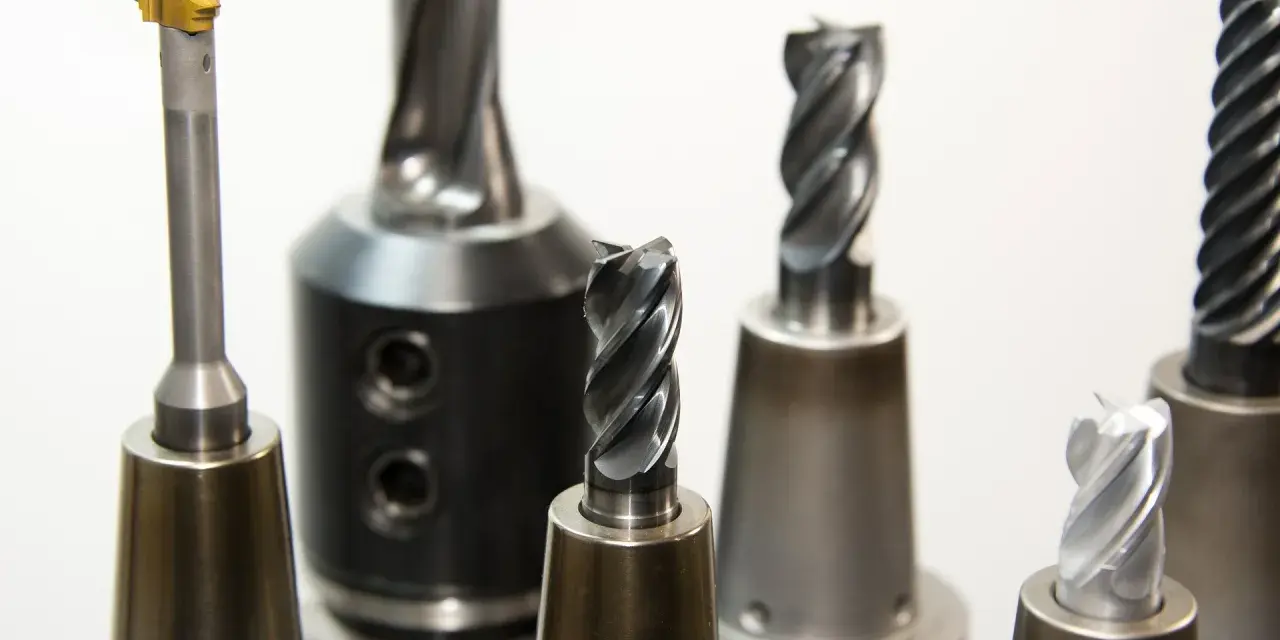

Kolor frezu najczęściej mówi o powłoce
W przypadku frezów trzpieniowych do metalu barwa ostrza lub całego narzędzia wynika najczęściej z rodzaju powłoki PVD. Jest to cienka warstwa nanoszona w próżni, która zwiększa odporność na zużycie, ogranicza tarcie i pomaga odprowadzać ciepło powstające podczas skrawania.
Nie istnieje jednak jeden światowy kod kolorów obowiązujący każdego producenta. Ten sam fioletowy odcień może oznaczać TiAlN, AlTiN, TiAlSiN albo firmową odmianę wielowarstwowej powłoki. Dlatego kolor traktuję jako wskazówkę orientacyjną, a nie samodzielną specyfikację narzędzia.
Trzeba też odróżnić frezy do obróbki metalu od frezów do stylizacji paznokci. W tych drugich kolorowy pasek często oznacza gradację nasypu, natomiast w narzędziach CNC barwa powierzchni zwykle odnosi się do powłoki albo firmowego systemu identyfikacji.
Co zwykle oznaczają poszczególne kolory
Poniższe zestawienie pokazuje najczęstsze skojarzenia spotykane w narzędziach skrawających. Trzeba je czytać razem z symbolem powłoki, materiałem podłoża i kartą katalogową, ponieważ odcienie nie są standaryzowane w pełni.
| Kolor frezu | Najczęstsza powłoka | Typowe zastosowanie | Ważne ograniczenie |
|---|---|---|---|
| Złoty lub żółty | TiN | Stal konstrukcyjna, stale niskostopowe, obróbka ogólna | Nie jest najlepszym wyborem do bardzo twardych materiałów i wysokich temperatur |
| Złotobrązowy | TiCN lub odmiany TiN | Materiały bardziej ścierne, stal i żeliwo przy umiarkowanych parametrach | Nie każdy złotobrązowy frez ma tę samą powłokę |
| Fioletowy, purpurowy lub brązowofioletowy | TiAlN, TiAlSiN | Stal nierdzewna, stal narzędziowa, obróbka z podwyższoną temperaturą | Nie należy automatycznie stosować go do aluminium |
| Ciemnoszary, grafitowy lub czarny | AlTiN, AlCrN lub powłoka wielowarstwowa | Stale hartowane, twarde stopy, obróbka na sucho | Wymaga sztywnej maszyny i właściwych parametrów |
| Srebrny lub stalowy | Frez niepowlekany albo polerowany | Aluminium, miedź, tworzywa i lekkie stopy, zależnie od geometrii | Brak widocznej powłoki nie oznacza niskiej jakości narzędzia |
TiN w kolorze złotym jest łatwy do rozpoznania i nadal popularny w prostych zastosowaniach. Daje dobrą odporność na zużycie, lecz w obróbce twardej stali lub przy dużym wydzielaniu ciepła zwykle ustępuje nowocześniejszym powłokom z większą zawartością aluminium.
Powłoki TiAlN i AlTiN mają zwykle fioletowy, granatowy, szary albo niemal czarny wygląd. Ich zaletą jest tworzenie stabilnej warstwy tlenkowej przy wysokiej temperaturze, dlatego dobrze sprawdzają się przy obróbce stali i przy frezowaniu na sucho. Różnica między rzeczywistymi powłokami może być jednak niewidoczna gołym okiem.
Dlaczego kolor nie wystarcza przy aluminium i stali
Najczęstszy błąd polega na założeniu, że ciemniejszy frez jest po prostu „mocniejszy” i nadaje się do każdego materiału. Tymczasem powłoki zawierające aluminium, takie jak AlTiN, mogą mieć niekorzystne powinowactwo z aluminium obrabianym. Wióry zaczynają się wtedy przyklejać do ostrza, tworząc narost i szybko pogarszając jakość powierzchni.
Aluminium i metale nieżelazne
Do aluminium częściej wybiera się frezy niepowlekane, polerowane lub z powłoką przeznaczoną specjalnie do metali nieżelaznych. Liczy się duży kąt natarcia, mała liczba ostrzy, gładkie rowki wiórowe i skuteczne odprowadzanie wiórów. Sam srebrny kolor nie gwarantuje, że narzędzie jest przeznaczone do aluminium, ale często idzie w parze z taką geometrią.
Stal zwykła i nierdzewna
Do stali konstrukcyjnej złoty TiN może być rozsądnym wyborem przy umiarkowanych parametrach. Przy stali nierdzewnej ważniejsza staje się odporność cieplna i ograniczenie przywierania, dlatego częściej stosuje się powłoki TiAlN, AlTiN lub AlCrN, a także frezy o geometrii dopasowanej do materiałów ciągliwych.
Przeczytaj również: Programowanie CNC - od G-code do CAM. Uniknij błędów!
Stal hartowana i żeliwo
W twardej stali kolor ciemny lub fioletowy często wskazuje na narzędzie przystosowane do większego obciążenia cieplnego. Nie oznacza to jednak, że można bezpiecznie zwiększyć obroty i posuw bez sprawdzenia tabeli producenta. Przy twardości powyżej około 45-50 HRC ogromne znaczenie mają sztywność obrabiarki, bicie narzędzia i strategia CAM.
Moja praktyczna zasada jest prosta: najpierw określam materiał i rodzaj operacji, a dopiero potem patrzę na kolor. Frez do zgrubnego wybierania kieszeni będzie miał inne wymagania niż frez wykańczający, nawet jeśli oba mają podobną powłokę.
Kolorowy pierścień na trzpieniu to osobne oznaczenie
Niektóre frezy mają kolorowy pasek lub pierścień w pobliżu trzpienia. Taki element może oznaczać serię produktu, długość roboczą, rodzaj geometrii, materiał podłoża albo klasę narzędzia. Znaczenie ustala konkretny producent, dlatego nie należy przenosić tabeli kolorów z jednej marki na inną.
Jeżeli frez ma złote ostrza i czerwony pierścień, są to dwa niezależne informacje. Złoty kolor może wskazywać na TiN, a czerwony pierścień może oznaczać na przykład konkretną długość lub typ wykonania. Bez katalogu łatwo przypisać pierścieniowi znaczenie, którego w danej serii wcale nie ma.
Przy zakupie lub kompletowaniu narzędzi zapisuję zawsze pełne oznaczenie z opakowania. Powinny znaleźć się tam przynajmniej średnica, liczba ostrzy, długość robocza, materiał frezu i rodzaj powłoki. To znacznie pewniejsza metoda niż zapamiętywanie samych barw.
Jak dobrać frez, gdy znam tylko kolor
Kolor może być punktem wyjścia, gdy narzędzie leży luzem i nie ma opakowania. Nie używałbym go jednak jako jedynego kryterium. W takiej sytuacji przechodzę przez kilka prostych sprawdzeń.
- Rozpoznaj materiał obrabiany. Innego frezu wymaga aluminium, innego stal nierdzewna, a jeszcze innego stal hartowana.
- Sprawdź geometrię. Liczba ostrzy, kąt helisy i rodzaj czoła wpływają na tworzenie oraz odprowadzanie wióra.
- Oceń podłoże. Frez HSS, HSS-Co i VHM nie zachowują się tak samo, nawet jeśli mają podobną powłokę.
- Ustal charakter pracy. Frezowanie pełnym rowkiem, obróbka boczna, zagłębianie i wykańczanie mają różne wymagania.
- Porównaj dane z katalogiem. Dopiero wtedy dobierz prędkość skrawania, obroty, posuw i głębokość skrawania.
Przykładowo, ciemny frez VHM z czterema ostrzami może dobrze pracować w stali, ale nie będzie dobrym wyborem do głębokiego frezowania rowka w aluminium. Z kolei jasny, niepowlekany frez dwuostrzowy może dać w aluminium znacznie lepszą powierzchnię, mimo że wizualnie wygląda mniej zaawansowanie.
Jeśli nie znam pochodzenia narzędzia, zaczynam od konserwatywnych parametrów i obserwuję wiór, hałas, temperaturę oraz stan krawędzi. Przebarwienie materiału, narost i nieregularny dźwięk są sygnałem, że sama interpretacja koloru była niewystarczająca.
Najczęstsze pomyłki przy odczytywaniu barw frezów
- „Czarny znaczy do wszystkiego” - ciemna powłoka zwykle jest przeznaczona do pracy w wyższej temperaturze, ale niekoniecznie do aluminium lub tworzyw.
- „Złoty zawsze oznacza TiN” - kolor może należeć do innej powłoki albo firmowej wersji wielowarstwowej.
- „Kolor pierścienia jest standardem branżowym” - najczęściej jest to kod konkretnej marki.
- „Powłoka naprawi złą geometrię” - żadna warstwa nie zrekompensuje zbyt małego kąta natarcia, dużego bicia lub tępego ostrza.
- „Ten sam frez nadaje się do każdego rodzaju stali” - stal miękka, nierdzewna, narzędziowa i hartowana różnią się skrawalnością.
W praktyce kolor jest najbardziej użyteczny przy szybkim sortowaniu narzędzi, ale do ustawienia procesu CNC potrzebuję pełnych danych. Szczególnie istotne są zalecenia dotyczące chłodzenia. Powłoka wysokotemperaturowa często pozwala pracować na sucho, lecz przy głębokim skrawaniu lub słabym odprowadzaniu wiórów chłodziwo może nadal być potrzebne.
Najbezpieczniejsza interpretacja koloru frezu
Jeżeli mam zapamiętać jedną rzecz, przyjmuję następującą zasadę: złoty kolor zwykle oznacza TiN, fioletowy lub czarny często powłokę wysokotemperaturową, a srebrny narzędzie niepowlekane. To pomocna orientacja, nie pełna instrukcja wyboru.
Ostateczną decyzję opieram na materiale obrabianym, geometrii, rodzaju podłoża, powłoce i danych producenta. Taki sposób podejścia ogranicza ryzyko złamania frezu, poprawia trwałość ostrza i daje powtarzalną jakość powierzchni, czyli dokładnie to, czego od narzędzia CNC oczekuje się w produkcji.
