Gwint Whitwortha to jeden z tych standardów, które wciąż mają znaczenie w serwisie starszych maszyn, osprzęcie rurowym i częściach zamiennych do urządzeń z rynku brytyjskiego. Najwięcej problemów nie wynika z samej nazwy, tylko z pomylenia go z gwintem metrycznym albo z inną odmianą gwintu calowego. W tym artykule wyjaśniam, czym ten profil się różni, gdzie ma zastosowanie i jak go rozpoznać, zanim zamówisz niewłaściwy element złączny.
Najkrócej: to standard calowy, ale w praktyce liczy się coś więcej niż sam wymiar
- Profil Whitwortha ma 55° kąta zarysu oraz zaokrąglone wierzchołki i dna zwojów.
- Najczęściej spotkasz go w rodzinach BSW, BSF i BSP, ale każda z nich służy do czegoś innego.
- To standard calowy, więc skok podaje się zwykle w TPI, a nie w milimetrach.
- Nie jest zamienny z gwintem metrycznym ani z większością gwintów 60° tylko dlatego, że „pasuje średnica”.
- W instalacjach rurowych ważne jest też to, czy gwint jest równoległy, czy stożkowy.
Skąd bierze się charakterystyczny profil tego standardu
Gdy tłumaczę ten temat w praktyce warsztatowej, zawsze zaczynam od dwóch cech: 55° kąta zarysu oraz zaokrągleń na grzbiecie i w dnie zwoju. To właśnie one odróżniają go od popularnych standardów 60°, które dominują dziś w większości nowych konstrukcji. W efekcie śruba, nakrętka i sprawdzian do takiego gwintu nie są tylko „calowe” w sensie wymiaru - różnią się także geometrią profilu.
Historycznie był to jeden z pierwszych naprawdę uporządkowanych systemów gwintów. Jego siła nie polegała na tym, że był najłatwiejszy do wykonania, ale na tym, że wprowadzał powtarzalność tam, gdzie wcześniej panował chaos. Dla przemysłu oznaczało to mniej przypadkowych dopasowań, łatwiejsze naprawy i możliwość seryjnej produkcji części.
Warto zapamiętać jedną rzecz: to nie jest tylko „stary gwint brytyjski”. To standard, który stworzył całą rodzinę rozwiązań, a dziś żyje głównie w obszarze modernizacji, remontów i armatury. Dzięki temu od razu łatwiej zrozumieć, dlaczego na jednym stole leżą obok siebie śruby, złączki i elementy rurowe, ale nie zawsze da się je potraktować tak samo. Przejście do praktycznych odmian jest tu kluczowe.
Gdzie w praktyce nadal spotyka się te gwinty
Najczęściej trafiam na nie w dwóch obszarach: starsze połączenia mechaniczne i instalacje rurowe. W pierwszym przypadku chodzi o śruby, nakrętki i elementy mocujące w brytyjskich maszynach, motocyklach, urządzeniach serwisowanych od lat oraz w sprzęcie, który po prostu został zbudowany w standardzie imperialnym. W drugim - o armaturę, hydraulikę, pneumatykę i różnego rodzaju złącza, w których Whitworthowy profil przeszedł do standardów rurowych.

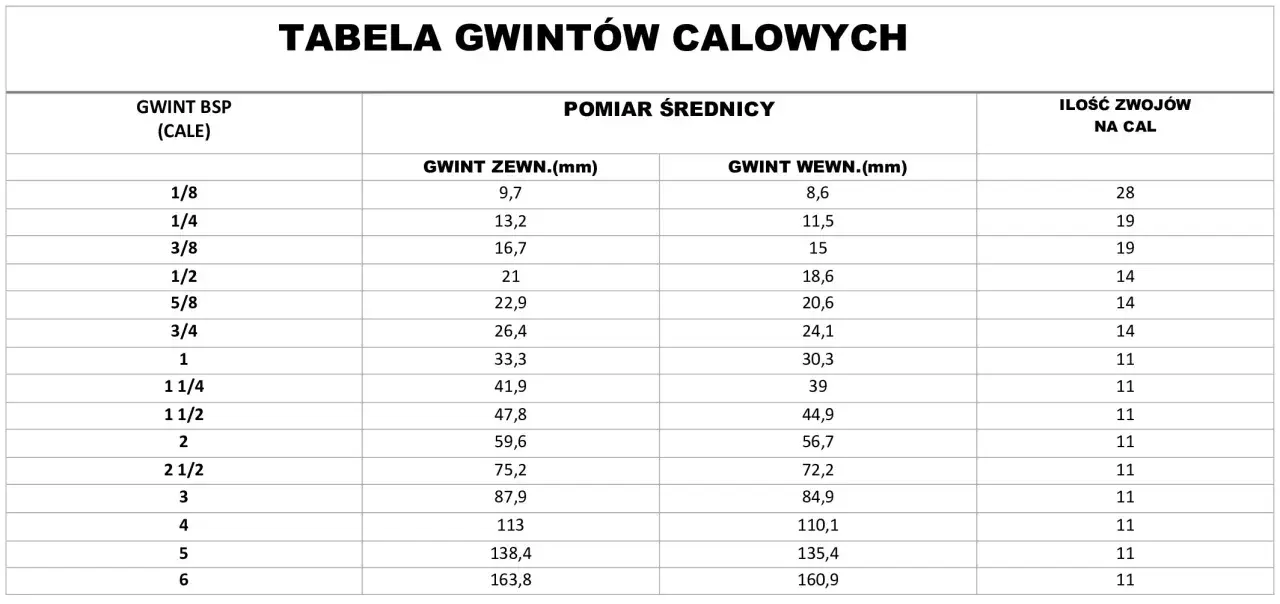

| Wariant | Profil | Typowe zastosowanie | Co ma znaczenie w praktyce |
|---|---|---|---|
| BSW | 55°, gwint zgrubny | Starsze maszyny, śruby konstrukcyjne, serwis legacy | Najbardziej klasyczna odmiana; ważne są zarówno średnica, jak i skok wyrażony w TPI. |
| BSF | 55°, gwint drobniejszy | Mechanika precyzyjniejsza, elementy o większym zagęszczeniu połączeń | Taki sam kąt, ale inny skok i inna charakterystyka pracy połączenia. |
| BSPP | 55°, równoległy | Armatura, złącza rurowe, połączenia z uszczelnieniem płaszczyznowym | Gwint sam z siebie nie robi szczelności; robi ją podkładka, O-ring albo powierzchnia uszczelniająca. |
| BSPT | 55°, stożkowy | Połączenia ciśnieniowe, gdzie szczelność ma powstawać na gwincie | Liczy się stożkowość, właściwy uszczelniacz i kontrola momentu dokręcania. |
Jak odróżnić gwint Whitwortha od metrycznego i UNC
To jest moment, w którym najwięcej osób popełnia kosztowny błąd. Sama średnica zewnętrzna nie wystarcza, bo gwint może „na oko” przypominać metryczny albo UNC, a i tak nie będzie poprawnie współpracował. Ja rozróżniam je po trzech rzeczach: kącie zarysu, sposobie podawania skoku i kształcie wierzchołków.

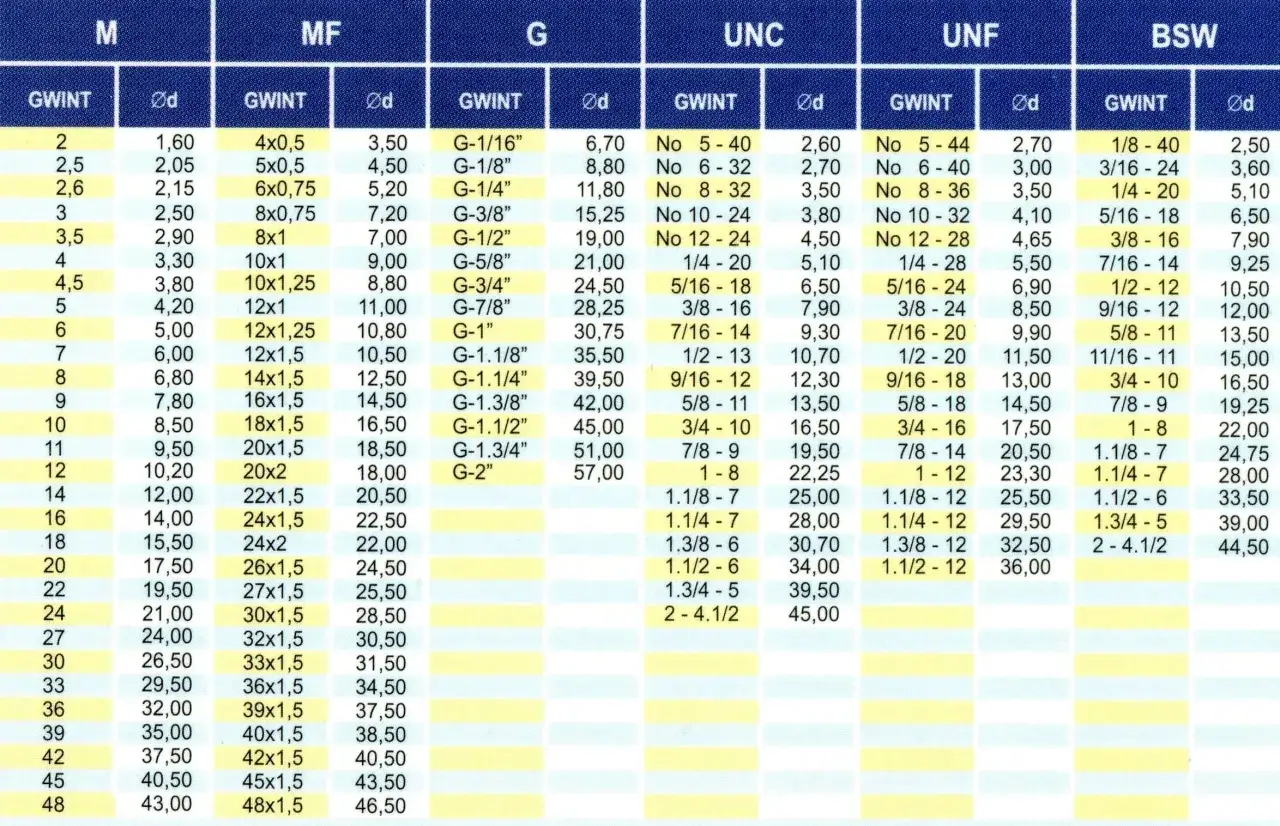

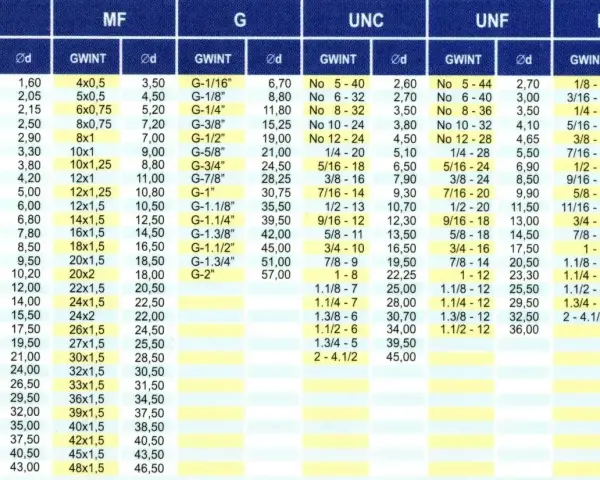

| Cecha | Profil Whitwortha | Gwint metryczny | UNC / UNF |
|---|---|---|---|
| Kąt zarysu | 55° | 60° | 60° |
| Wierzchołki i dna zwojów | Zaokrąglone | Zwykle spłaszczone lub uproszczone według normy | Zwykle spłaszczone |
| Opis skoku | TPI, czyli liczba zwojów na cal | Skok w milimetrach | TPI |
| Typowa wymiana | Nie z metrycznym | Nie z Whitworthem | Nie bez sprawdzenia zarysu i skoku |
Praktyczna zasada jest prosta: jeśli masz śrubę calową, nie zakładaj zgodności tylko dlatego, że suwmiarka pokazuje podobną średnicę. W przypadku 20 TPI skok wynosi 1,27 mm, ale to nadal nie czyni połączenia metrycznym. Różnica w geometrii zarysu robi swoją robotę i właśnie dlatego części nie powinny być dobierane „na siłę”.
Jeżeli mam wątpliwość, najpierw sprawdzam oznaczenie katalogowe, potem grzebieniem gwintowym mierzę TPI, a dopiero na końcu próbuję dopasowania z nakrętką wzorcową lub sprawdzianem. To zwykle oszczędza więcej czasu niż wielokrotne przymierzanie elementów z niewłaściwej rodziny. Dzięki temu przechodzimy płynnie od identyfikacji do doboru części.
Jak dobrać właściwą śrubę, nakrętkę lub złączkę
W doborze elementów złącznych liczy się kolejność, nie intuicja. Jeśli pracujesz z częściami legacy albo z importem z Wielkiej Brytanii, najbezpieczniej jest przejść przez prosty schemat:
- Odczytaj średnicę nominalną i sprawdź, czy dokumentacja podaje calowy zapis, czy tylko wymiar handlowy.
- Zmierz skok grzebieniem gwintowym i upewnij się, że liczysz TPI, a nie skok w milimetrach.
- Sprawdź profil: czy zarys ma 55°, czy 60°.
- Rozróżnij połączenie mechaniczne od rurowego - to nie jest ten sam problem.
- W przypadku instalacji ciśnieniowych oceń, czy gwint ma być równoległy, czy stożkowy.
Do tego dochodzą narzędzia, które naprawdę robią różnicę: suwmiarka, grzebień gwintowy, sprawdzian pierścieniowy albo wtykowy oraz porządna dokumentacja części. Nie chodzi o perfekcję laboratoryjną, tylko o to, by nie zamówić elementu, który da się wkręcić „na pół obrotu”, a potem zacznie niszczyć współpracującą część. Przy starszych maszynach taki błąd kończy się zwykle nie tylko stratą czasu, ale też uszkodzeniem gwintu w korpusie lub na trzpieniu.
W praktyce najbardziej cenię jedno podejście: najpierw identyfikacja, potem funkcja, na końcu zakup. W tym standardzie to działa lepiej niż szukanie odpowiednika po samym opisie „inch thread”.
Dlaczego gwinty rurowe z tej rodziny nie uszczelniają się tak samo
Tu pojawia się różnica, której nie wolno bagatelizować. W rodzinie Whitwortha gwint może być tylko nośnikiem połączenia albo jednocześnie elementem uszczelniającym. W praktyce decyduje o tym to, czy mamy wersję równoległą, czy stożkową. Równoległy gwint nie powinien być traktowany jak samouszczelniający; szczelność uzyskuje się przez podkładkę, O-ring, uszczelnienie czołowe lub odpowiedni element gniazda.
| Typ | Jak powstaje szczelność | Najczęstsze zastosowanie | Ryzyko błędu |
|---|---|---|---|
| Równoległy | Na płaszczyźnie lub na uszczelce | Armatura, złączki serwisowe, punkty łatwego demontażu | Wycieki, jeśli ktoś liczy wyłącznie na sam gwint |
| Stożkowy | Na flankach gwintu, z pomocą uszczelniacza | Połączenia ciśnieniowe, gdzie ważna jest kompaktowość | Przekręcenie, zbyt duży moment lub zły preparat uszczelniający |
Jeżeli projektuję lub serwisuję układ rurowy, zawsze zakładam, że uszczelnienie trzeba potwierdzić z dokumentacji, a nie domyślać się go po wyglądzie złączki. To szczególnie ważne w hydraulice i pneumatyce, gdzie niewłaściwe dopasowanie może dać przeciek od razu albo dopiero po kilku cyklach pracy. Gdy ten punkt jest jasny, decyzja o pozostaniu przy starym standardzie albo przejściu na metryczny staje się znacznie prostsza.
Kiedy zostać przy tym standardzie, a kiedy przejść na metryczny
Nie każdy stary standard trzeba natychmiast zastępować. Jeśli utrzymujesz brytyjską maszynę, remontujesz klasyczny pojazd albo naprawiasz układ, który już od lat pracuje w tej samej geometrii, sens ma zachowanie zgodności z oryginałem. Wtedy najważniejsze jest dostępne zaplecze części, a nie teoretyczna prostota nowych oznaczeń.
Przejście na metryczny układ ma z kolei sens wtedy, gdy projekt jest od zera, a priorytetem są: łatwiejsze zakupy, prostsza logistyka magazynowa i mniejsze ryzyko pomyłek w serwisie. W nowych konstrukcjach mieszanie standardów zwykle tylko komplikuje utrzymanie ruchu. Z mojego punktu widzenia najlepsza zasada brzmi tak: legacy utrzymuj zgodnie z oryginałem, nowe projekty standaryzuj od początku.Warto też uważać na hybrydy. Czasem ktoś zostawia stary korpus, ale resztę układu przerabia na metryczny. To może działać, ale tylko wtedy, gdy przejście jest dobrze opisane, a w magazynie nie ma już „śrub podobnych, ale nie takich samych”. W przeciwnym razie tworzy się ukryty koszt w postaci błędów montażowych i niepotrzebnych przestojów. Dlatego przy remoncie albo modernizacji nie patrzę wyłącznie na pojedynczą część, tylko na cały ekosystem połączeń.
Trzy dane, które warto spisać przed zamówieniem części
Jeśli mam doradzić tylko jedną praktykę, to jest nią porządek w danych. Zanim zamówisz śrubę, nakrętkę albo złączkę, zapisz trzy rzeczy: nominalną średnicę, skok w TPI oraz typ gwintu i sposób uszczelnienia. Tylko tyle i aż tyle, bo właśnie na tych polach najczęściej pojawiają się pomyłki.
- Średnica nominalna mówi, z jaką rodziną rozmiarów masz do czynienia.
- TPI odróżnia podobne wizualnie gwinty, które różnią się gęstością zwoju.
- Typ profilu i uszczelnienia decydują, czy połączenie będzie mechaniczne, czy ciśnieniowe.
Jeżeli te trzy informacje masz pod ręką, kupowanie części przestaje być zgadywanką. I właśnie o to chodzi w pracy z brytyjskim standardem: nie o pamiętanie nazw, tylko o szybkie rozpoznanie profilu, funkcji i kompatybilności. Wtedy stary system przestaje być kłopotem, a staje się po prostu dobrze opisanym narzędziem do naprawy i modernizacji.
