Zużyty czop wału, wytarta prowadnica albo zaokrąglona krawędź lemiesza nie zawsze oznaczają konieczność wykonania nowej części. Pytanie, co to jest napawanie, prowadzi do metody, która pozwala odbudować wymiar metalu lub zwiększyć odporność powierzchni za pomocą dodatkowej warstwy stopionego materiału. Wyjaśniam, jak przebiega ten proces, czym różni się od klasycznego spawania, jakie metody stosuje się w przemyśle i kiedy połączenie napawania z obróbką CNC rzeczywiście ma sens.
Napawanie przywraca wymiar i zwiększa trwałość części
- Napawanie polega na stopieniu materiału dodatkowego z niewielką warstwą podłoża.
- Stosuje się je do regeneracji zużytych części oraz ochrony przed ścieraniem, korozją, erozją i udarami.
- Po napawaniu powierzchnię zwykle trzeba toczyć, frezować, szlifować lub obrabiać CNC.
- Najważniejszy dla trwałości jest dobór materiału, przygotowanie podłoża i kontrola temperatury.
- Metoda nie zawsze się opłaca. Przy dużym zniszczeniu lub krytycznych elementach nowa część może być bezpieczniejszym wyborem.
Na czym polega napawanie i co odróżnia je od spawania
Napawanie jest procesem spawalniczym, w którym na powierzchnię metalowego elementu nakłada się warstwę materiału dodatkowego. Ciepło łuku elektrycznego, plazmy, lasera albo innego źródła energii topi materiał dodatkowy i lekko nadtapia podłoże. Po zastygnięciu powstaje napoina, czyli trwale związana warstwa metalu.
Cel jest inny niż przy zwykłym spawaniu. W spawaniu chodzi przede wszystkim o połączenie dwóch elementów, natomiast przy napawaniu najważniejsze jest odtworzenie geometrii lub zmiana właściwości powierzchni. Można więc uzupełnić ubytek, zwiększyć średnicę czopa albo nanieść stop odporny na ścieranie.
Co daje dodatkowa warstwa metalu
Napawana warstwa może mieć właściwości lepsze od materiału rodzimego. W zależności od zastosowanego spoiwa zwiększa odporność na ścieranie, korozję, kawitację, wysoką temperaturę albo obciążenia udarowe. To dlatego napawa się nie tylko zużyte części, lecz także nowe elementy, które od początku będą pracować w trudnych warunkach.
| Proces | Główny cel | Typowy efekt |
|---|---|---|
| Spawanie | Połączenie elementów lub naprawa pęknięcia | Trwała spoina między częściami |
| Napawanie | Odbudowa albo wzmocnienie powierzchni | Nowa warstwa metalu związana z podłożem |
| Natryskiwanie cieplne | Pokrycie powierzchni materiałem powłokowym | Powłoka, której sposób związania z podłożem zależy od technologii |
To rozróżnienie ma praktyczne znaczenie. Napawanie zwykle zapewnia mocniejsze połączenie z podłożem niż typowa powłoka natryskiwana, ale wiąże się z większym oddziaływaniem cieplnym. Z kolei natryskiwanie może ograniczyć odkształcenia, lecz nie zawsze sprawdzi się tam, gdzie powierzchnia przenosi silne uderzenia.
Jak przebiega regeneracja części przez napawanie
Sam moment nanoszenia metalu trwa często krócej niż przygotowanie detalu. W praktyce o powodzeniu decydują przede wszystkim ocena przyczyny zużycia i przygotowanie powierzchni, a nie samo prowadzenie palnika czy głowicy laserowej.
- Ocena elementu obejmuje pomiar zużycia, sprawdzenie pęknięć, twardości i stanu materiału rodzimego.
- Usunięcie uszkodzonej warstwy wykonuje się przez toczenie, frezowanie, szlifowanie albo obróbkę miejscową.
- Oczyszczenie podłoża usuwa olej, smar, rdzę, zgorzelinę i pozostałości wcześniejszych powłok.
- Dobór spoiwa i parametrów zależy od materiału części, rodzaju zużycia, wymaganej twardości oraz dopuszczalnego nagrzewania.
- Naniesienie napoiny odbywa się jedną lub kilkoma ścieżkami, z kontrolą energii cieplnej i kolejności nakładania.
- Obróbka wykańczająca przywraca wymiar, tolerancję i wymaganą chropowatość powierzchni.
Warstwa nie powinna być nakładana na przypadkowo oczyszczony metal. Tłuszcz, wilgoć lub pęknięcia mogą doprowadzić do porów, braku wtopienia albo odspojenia napoiny. Dlatego przed rozpoczęciem pracy sprawdzam nie tylko sam ubytek, ale też to, dlaczego powierzchnia się zużyła. Jeśli przyczyną jest niewspółosiowość, zbyt małe smarowanie lub źle dobrana para współpracujących części, sama regeneracja problemu nie usunie.
Rola obróbki CNC po napawaniu
Po napawaniu powierzchnia rzadko ma gotowy wymiar. Zwykle zostawia się naddatek obróbkowy, najczęściej od dziesiątych części milimetra do kilku milimetrów, zależnie od wielkości ubytku i użytej metody. Nadmiar materiału usuwa się przez toczenie, frezowanie, szlifowanie lub obróbkę na centrum CNC.
Połączenie napawania z CNC jest szczególnie korzystne przy wałach, gniazdach, formach, prowadnicach i częściach o złożonej geometrii. Obrabiarka pozwala odtworzyć wymiar według dokumentacji lub modelu CAD, ale nie naprawi błędnie wykonanej napoiny. Precyzja obróbki końcowej nie zastąpi poprawnego procesu spawania.
Najczęściej stosowane metody napawania
Nie istnieje jedna najlepsza technologia dla wszystkich detali. Metodę dobiera się do wielkości elementu, wymaganej grubości warstwy, dostępności miejsca, rodzaju stopu oraz wrażliwości części na odkształcenia cieplne.
| Metoda | Mocne strony | Ograniczenia | Typowe zastosowanie |
|---|---|---|---|
| MMA elektrodą otuloną | Niski koszt sprzętu, mobilność, możliwość pracy w trudnym miejscu | Mniejsza wydajność i większa zależność od umiejętności operatora | Lemiesze, zęby łyżek, elementy remontowane w terenie |
| MIG/MAG | Duża wydajność i łatwe nanoszenie dłuższych ściegów | Większe nagrzewanie oraz potrzeba ochrony gazowej | Duże części stalowe, wały, rolki, konstrukcje przemysłowe |
| TIG | Dobra kontrola jeziorka i precyzyjne nanoszenie materiału | Wolniejszy proces i niższa wydajność przy dużych powierzchniach | Małe ubytki, narzędzia, elementy wymagające dokładności |
| Plazmowe PTA | Stabilna napoina, dobra kontrola składu i możliwość użycia proszków | Wyższy koszt urządzeń i bardziej rozbudowane przygotowanie | Warstwy odporne na ścieranie, zawory, gniazda, części produkcyjne |

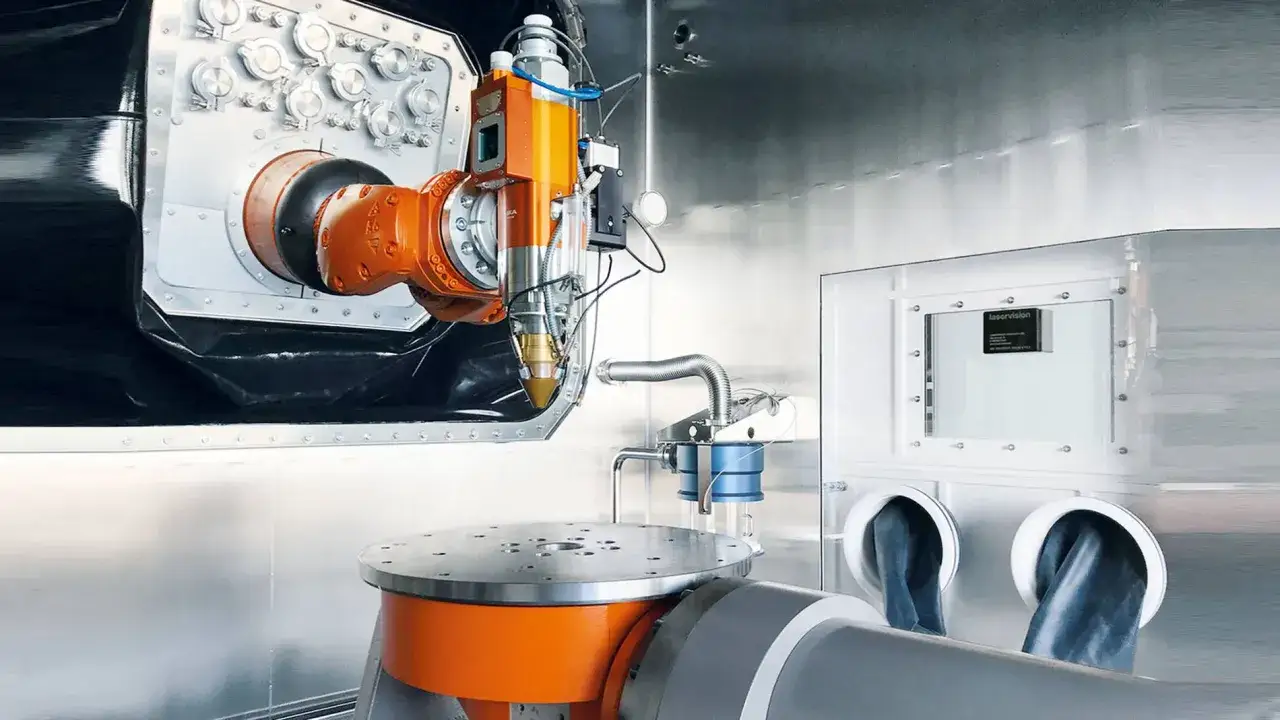

| Laserowe | Niska strefa wpływu ciepła, małe odkształcenia i wysoka precyzja | Wyższy koszt procesu i wymagania dotyczące przygotowania detalu | Formy, narzędzia, cienkie krawędzie, precyzyjna regeneracja |
Napawanie laserowe nie jest automatycznie lepsze od łukowego. Jego przewaga ujawnia się tam, gdzie liczy się mała ilość ciepła i ograniczenie deformacji, na przykład przy formach wtryskowych lub precyzyjnych krawędziach. Przy dużym wale albo rozległej powierzchni metoda MIG/MAG lub PTA może okazać się rozsądniejsza ekonomicznie.
Gdzie wykorzystuje się napawanie w przemyśle
Najczęściej regeneruje się elementy, których zużycie jest lokalne, a reszta części nadal ma odpowiednią wytrzymałość i geometrię. W takiej sytuacji odbudowa powierzchni pozwala zachować kosztowny rdzeń detalu.
- Wały i czopy odzyskują nominalną średnicę po wytarciu współpracującym z łożyskiem, uszczelnieniem lub tuleją.
- Prowadnice i gniazda można odbudować, a potem obrobić do wymaganej tolerancji.
- Zęby łyżek, lemiesze i noże otrzymują warstwę odporną na ścieranie, co wydłuża czas pracy w gruncie lub kruszywie.
- Ślimaki, mieszadła i podajniki zabezpiecza się przed zużyciem przez materiały abrazyjne.
- Formy i narzędzia regeneruje się miejscowo, gdy uszkodzenie dotyczy niewielkiego fragmentu drogiego elementu.
- Zawory, gniazda i rolki napawa się wtedy, gdy powierzchnia musi wytrzymać nacisk, tarcie, korozję lub wysoką temperaturę.
Dobrym przykładem jest zużyty czop wału. Jeśli zużycie obejmuje tylko powierzchnię pod łożysko, można usunąć uszkodzony materiał, napawać czop i przywrócić wymiar na tokarce CNC. Przy pękniętym rdzeniu, skrzywieniu albo wielokrotnych wcześniejszych naprawach taka metoda może jednak nie dać bezpiecznego rezultatu.
Kiedy napawanie się opłaca, a kiedy lepiej wybrać nową część
Ekonomiczny sens regeneracji rośnie wraz z wartością materiału, gabarytem i czasem wykonania nowego elementu. Napawanie jest szczególnie interesujące, gdy część jest duża, wykonana z drogiego stopu albo trudna do zdobycia, a uszkodzenie obejmuje niewielki obszar.
| Napawanie ma zwykle sens, gdy | Nowa część może być lepszym wyborem, gdy |
|---|---|
| zużycie jest miejscowe | uszkodzenie obejmuje większość detalu |
| rdzeń części zachował odpowiednią wytrzymałość | występują pęknięcia, skrzywienie lub zmęczenie materiału |
| element jest duży, drogi lub trudno dostępny | część jest prosta i tania w wykonaniu seryjnym |
| można dokładnie określić przyczynę zużycia | nie da się zapewnić kontroli jakości napoiny |
| po regeneracji da się wykonać obróbkę i kontrolę wymiarów | element pracuje krytycznie, a ryzyko awarii jest bardzo wysokie |
Nie podaję jednej uniwersalnej ceny napawania, bo byłaby myląca. Na wycenę wpływają między innymi średnica i masa detalu, długość ścieżek, rodzaj spoiwa, liczba warstw, przygotowanie powierzchni, obróbka CNC, kontrola jakości oraz konieczność podgrzewania lub obróbki cieplnej. Najuczciwiej porównywać pełny koszt regeneracji z kosztem nowej części, uwzględniając także transport i przestój maszyny.
Przeczytaj również: Programowanie CNC - od G-code do CAM. Uniknij błędów!
Najczęstsze błędy obniżające trwałość
Początkujący często skupiają się na twardości napoiny, a pomijają jej współpracę z drugim elementem. Zbyt twarda warstwa może przyspieszyć zużycie wału, tulei albo narzędzia, dlatego liczy się cały układ, a nie tylko pojedynczy parametr.
- napawanie na zabrudzoną lub spękaną powierzchnię,
- dobór spoiwa bez uwzględnienia materiału rodzimego,
- przegrzanie detalu i powstanie odkształceń,
- zbyt mały naddatek na obróbkę końcową,
- brak kontroli twardości, pęknięć i wymiarów,
- usunięcie skutku zużycia bez usunięcia jego przyczyny.
Co sprawdzić przed zleceniem regeneracji
Przed przekazaniem części do napawania przygotowałbym co najmniej rysunek lub wymiar nominalny, informację o materiale i opis warunków pracy. Pomagają też zdjęcia miejsca zużycia oraz dane o temperaturze, obciążeniu, rodzaju medium i czasie eksploatacji. Im lepiej opisany jest problem, tym łatwiej dobrać napoinę, która nie będzie tylko krótkotrwałym uzupełnieniem ubytku.
Po wykonaniu procesu warto wymagać kontroli odpowiedniej do znaczenia części. Dla jednych detali wystarczy pomiar wymiaru i twardości, dla innych potrzebne będą badania powierzchniowe, kontrola pęknięć, sprawdzenie bicia albo dokumentacja parametrów napawania.
Napawanie jest więc nie tyle zwykłym „dospawaniem” metalu, ile sposobem projektowania funkcjonalnej warstwy powierzchniowej. Dobrze dobrana technologia, kontrolowane nagrzewanie i dokładna obróbka CNC potrafią przywrócić część do pracy, ale tylko wtedy, gdy regeneruje się element nadający się do naprawy i zna przyczynę jego wcześniejszego zużycia.
