Dobór uchwytu Morse’a do centrum CNC wygląda na prostą sprawę, dopóki nie okaże się, że oznaczenie „A” nie mówi jeszcze, jaki rozmiar stożka przyjmie narzędzie. Wyjaśniam, czym jest uchwyt Morse’a typu A, jak odczytywać oznaczenia MTA1-MTA5, jakie wymiary mają poszczególne stożki i kiedy takie rozwiązanie sprawdza się lepiej niż uchwyt ER albo oprawka do uchwytu wiertarskiego.
Najważniejsze jest dopasowanie stożka do narzędzia i wrzeciona
- Typ A oznacza formę uchwytu, a nie rozmiar stożka Morse’a.
- Uchwyt MTA łączy przyłącze BT30, BT40 lub BT50 z wiertłem albo rozwiertakiem na stożku Morse’a.
- Rozmiar trzeba dobrać dokładnie, na przykład MTA2 do MT2, a nie tylko na podstawie średnicy oprawki.
- Najczęstsze problemy powodują brud, zadziory, bicie i zbyt wysokie obroty.
- Do wiercenia narzędziami z chwytem Morse’a MTA jest praktyczny, ale do szybkiego frezowania zwykle lepszy będzie uchwyt ER lub termokurczliwy.

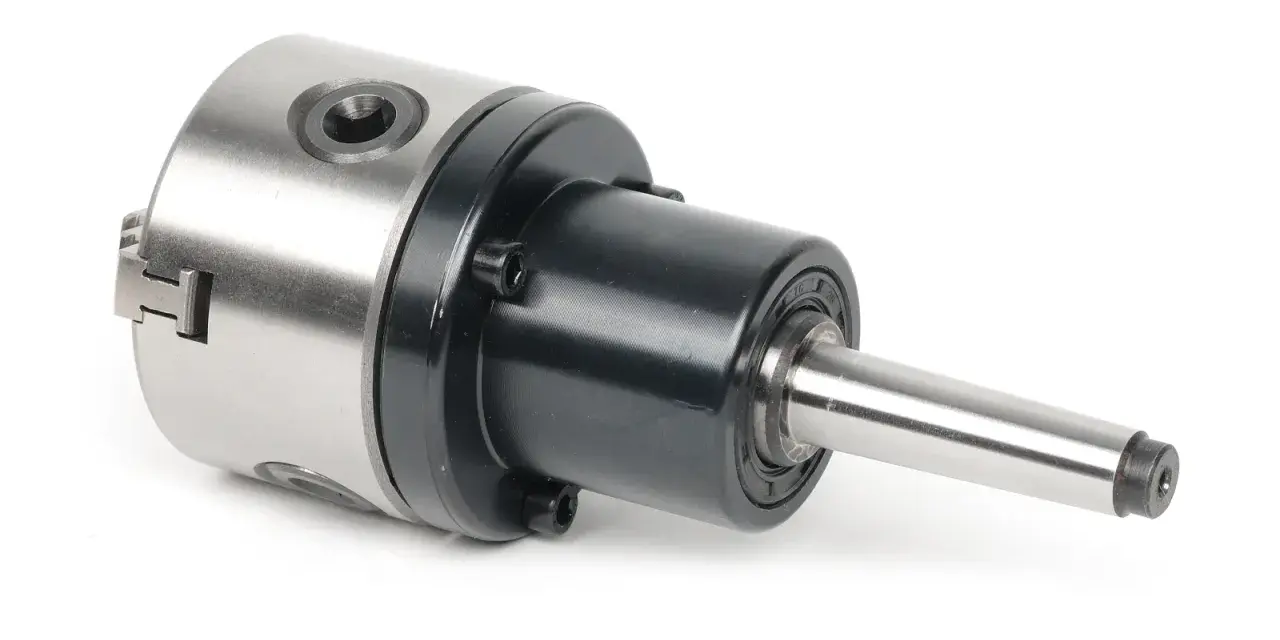

Czym jest uchwyt Morse’a typu A i co oznacza litera A
Uchwyt Morse’a typu A, często oznaczany jako MTA, jest adapterem narzędziowym. Z jednej strony ma przyłącze pasujące do wrzeciona obrabiarki, na przykład BT40, a z drugiej precyzyjnie wykonane gniazdo żeńskie dla narzędzia z chwytem Morse’a. W praktyce pozwala wykorzystać w centrum obróbkowym klasyczne wiertła, rozwiertaki lub pogłębiacze przeznaczone do stożka MT.
Najważniejsze rozróżnienie brzmi tak: litera A nie oznacza rozmiaru stożka. Nie istnieje jeden uniwersalny „Morse A”, który można bez sprawdzania włożyć do każdej maszyny. O rozmiarze decyduje oznaczenie MT1, MT2, MT3, MT4 albo MT5, natomiast typ A opisuje konstrukcję uchwytu w katalogu danego producenta.
W oznaczeniu BT40-MTA2-45 poszczególne elementy wskazują zwykle na przyłącze BT40, gniazdo dla stożka Morse’a nr 2 oraz długość roboczą około 45 mm. Trzeba jednak sprawdzić legendę konkretnego katalogu, ponieważ sposób zapisu i dostępne warianty mogą się różnić.
Nie należy mylić MTA z oznaczeniem HSK-A. W tym drugim przypadku litera A odnosi się do odmiany przyłącza HSK, a nie do typu uchwytu dla wierteł Morse’a. To dwa różne systemy mocowania i nie są wzajemnie zamienne.
Rozmiary stożka Morse’a i ich podstawowe wymiary
Stożek Morse’a jest samohamownym stożkiem o niewielkim kącie. Po prawidłowym osadzeniu narzędzie trzyma się dzięki dużej powierzchni styku, a wiertło z zabierakiem może być dodatkowo napędzane przez występ końcowy. Dla uchwytu MTA najważniejsze jest dopasowanie gniazda do dokładnego numeru MT.| Rozmiar | Średnica większa stożka | Długość stożka | Typowe zastosowanie |
|---|---|---|---|
| MT0 | około 9,05 mm | około 56,5 mm | bardzo małe narzędzia i lekkie maszyny |
| MT1 | około 12,07 mm | około 62 mm | małe wiertarki, tokarki i centra |
| MT2 | około 17,78 mm | około 75 mm | uniwersalne wiercenie w średnim zakresie |
| MT3 | około 23,83 mm | około 94 mm | większe wiertła i cięższa obróbka |
| MT4 | około 31,27 mm | około 117,5 mm | duże obrabiarki i narzędzia o większej średnicy |
| MT5 | około 44,4 mm | około 149,5 mm | ciężkie wiercenie i duże wrzeciona |
Podane wartości są wymiarami nominalnymi według typowych tabel stożków Morse’a. Różnice w długości części roboczej, wykonaniu zabieraka czy konstrukcji uchwytu są możliwe, dlatego przy zakupie sprawdzam zawsze rysunek techniczny konkretnego modelu, a nie tylko nazwę handlową.
Przykładowo uchwyt MTA2 przyjmuje narzędzie MT2, którego większa średnica wynosi około 17,78 mm. Wiertło MT3 nie będzie poprawnie pracować w takim gnieździe. Próba „dopasowania” go siłą może uszkodzić zarówno stożek narzędzia, jak i precyzyjnie szlifowaną powierzchnię oprawki.
Gdzie uchwyt MTA sprawdza się w obróbce CNC
Najbardziej naturalnym zastosowaniem jest wiercenie narzędziami z chwytem Morse’a na centrum frezarskim wyposażonym we wrzeciono BT. Dzięki adapterowi można użyć istniejącego zestawu wierteł MT bez kupowania wszystkich narzędzi w wersji z chwytem walcowym.
Uchwyt nadaje się także do rozwiercania i pogłębiania, o ile narzędzie ma odpowiedni chwyt i producent dopuszcza jego użycie w danej oprawce. Precyzyjnie wykonane gniazdo ogranicza bicie promieniowe, co ma bezpośredni wpływ na średnicę otworu, trwałość narzędzia i jakość powierzchni.
W mojej ocenie MTA ma największy sens tam, gdzie zakład korzysta z dużych, sztywnych narzędzi Morse’a i nie potrzebuje częstych zmian średnicy. To dobre rozwiązanie do powtarzalnych operacji, szczególnie gdy wiertło jest już wyposażone w odpowiedni zabierak.
Kiedy lepiej wybrać inne mocowanie
Do wierteł z chwytem walcowym potrzebny będzie uchwyt wiertarski, oprawka ER albo inny system przeznaczony do narzędzi prostych. MTA nie zastępuje uchwytu Jacobs ani tulei zaciskowej. Z kolei przy intensywnym frezowaniu bocznym stożek Morse’a nie jest pierwszym wyborem, ponieważ narzędzia tego typu są projektowane przede wszystkim do osiowego obciążenia.
| Rozwiązanie | Najlepsze zastosowanie | Ograniczenie |
|---|---|---|
| MTA | wiertła, rozwiertaki i pogłębiacze z chwytem Morse’a | mała elastyczność oraz ograniczona przydatność do frezowania bocznego |
| Uchwyt Jacobs | wiertła z chwytem walcowym i szybka zmiana średnic | zwykle większe bicie niż w precyzyjnej oprawce stałej |
| ER | narzędzia walcowe, wiercenie i lekkie frezowanie | wymaga tulei w odpowiednim zakresie średnic |
| Termokurcz | obróbka z wysoką dokładnością i małym biciem | mniejsza wygoda przy częstych zmianach narzędzia |
Nie patrzę na te rozwiązania jak na konkurencyjne produkty do każdego zadania. Każde z nich rozwiązuje inny problem. MTA wygrywa prostotą i sztywnością przy wierceniu, ale ER będzie praktyczniejszy, gdy jedna oprawka ma obsługiwać wiele narzędzi o różnych średnicach.
Jak dobrać właściwy uchwyt Morse’a do maszyny
Pierwszy krok to odczytanie przyłącza wrzeciona. Trzeba ustalić, czy maszyna korzysta z BT30, BT40, BT50, BBT, HSK albo innego systemu. Samo znalezienie uchwytu z gniazdem MT2 nie wystarczy, jeśli jego tylna część nie pasuje do wrzeciona lub nie ma właściwego otworu pod ściągacz.
Drugi krok to identyfikacja narzędzia. Numer MT można odczytać z oznaczenia producenta albo ustalić na podstawie średnicy i długości stożka. Pomiar suwmiarką jest pomocny, ale przy zużytym lub uszkodzonym narzędziu może wprowadzać w błąd. W przypadku kosztownego oprzyrządowania lepiej porównać wymiary z tabelą normy lub rysunkiem producenta.
Trzeba też sprawdzić długość całkowitą uchwytu. Zbyt długa oprawka zmniejsza sztywność i może ograniczyć przestrzeń roboczą, a zbyt krótka może uniemożliwić bezpieczne osadzenie narzędzia. W programie CNC należy uwzględnić rzeczywistą długość narzędzia, a nie tylko długość samego adaptera.
- Dobierz przyłącze do wrzeciona, na przykład BT40.
- Dobierz gniazdo do narzędzia, na przykład MTA2 dla MT2.
- Sprawdź długość, średnicę korpusu i zakres kolizji.
- Zweryfikuj sposób chłodzenia oraz obecność otworu pod chłodziwo przez wrzeciono.
- Porównaj dopuszczalne obroty, wyważenie i deklarowane bicie.
Jeśli w nazwie produktu brakuje informacji o tolerancji, wyważeniu albo maksymalnej prędkości obrotowej, traktuję to jako sygnał ostrzegawczy. Precyzja uchwytu nie wynika z samego napisu „Morse”, lecz z jakości wykonania, kontroli stożka i poprawnego montażu w maszynie.
Montaż i kontrola uchwytu w codziennej pracy
Przed montażem trzeba oczyścić stożek narzędzia, gniazdo oprawki i powierzchnie przylegania. Najlepiej użyć czystej, niestrzępiącej się szmatki oraz środka przeznaczonego do odtłuszczania oprzyrządowania. Jedna drobina wióra może zwiększyć bicie i sprawić, że narzędzie oprze się tylko na części powierzchni.Narzędzie powinno wejść do gniazda płynnie i osadzić się bez używania młotka. Jeżeli występują zadziory, ślady zatarcia albo wyczuwalny luz, dalsza praca nie ma sensu. W takiej sytuacji najpierw trzeba ocenić stan stożka, a nie kompensować problem przez mocniejsze dokręcanie ściągacza.
Po zamocowaniu kontroluję bicie możliwie blisko narzędzia. Wartość zależy od klasy uchwytu, narzędzia i metody pomiaru, dlatego ważniejsze od jednej uniwersalnej liczby jest porównanie wyniku z deklaracją producenta i wymaganiami procesu. Przy wierceniu otworów precyzyjnych nawet niewielkie bicie może przełożyć się na większą średnicę otworu i nierównomierne zużycie krawędzi.
Przeczytaj również: Frezarka do metalu - Jak wybrać? Pionowa, pozioma, 5-osiowa
Błędy, które pojawiają się najczęściej
- Mylenie oznaczenia MTA z rozmiarem MT.
- Wkładanie narzędzia MT2 do gniazda przeznaczonego dla MT3.
- Pokrywanie stożka olejem, przez co zmieniają się warunki tarcia.
- Praca z narzędziem mającym zadzior lub ślad po zatarciu.
- Używanie zbyt wysokich obrotów bez sprawdzenia wyważenia oprawki.
- Traktowanie adaptera Morse’a jak uniwersalnego uchwytu do frezowania.
Osobno trzeba pamiętać o demontażu. Narzędzia z zabierakiem usuwa się odpowiednim klinem lub wypychaczem, a nie przypadkowym prętem uderzanym w korpus. Takie improwizowane metody szybko niszczą krawędź narzędzia i mogą uszkodzić gniazdo uchwytu.
Co sprawdzić przed zakupem uchwytu MTA
Przed zamówieniem zapisuję wszystkie oznaczenia w jednej linii, na przykład BT40, MTA2, długość 45 mm. Taki prosty zapis ogranicza ryzyko kupienia oprawki z właściwym stożkiem, ale niewłaściwym przyłączem do maszyny.
Warto poprosić o rysunek techniczny, jeśli produkt ma pracować w automatycznej zmianie narzędzia. Sprawdzam wtedy położenie rowków zabierakowych, kołnierza, otworu pod ściągacz i powierzchni bazowych. W centrum CNC nawet niewielka różnica konstrukcyjna może spowodować błąd zmieniacza albo problem z prawidłowym dociągnięciem oprawki.
Jeżeli planowana praca odbywa się przy wysokich obrotach, pytam również o wyważenie dynamiczne i maksymalną prędkość. Uchwyt przeznaczony do spokojnego wiercenia na wiertarce nie musi być bezpieczny przy parametrach typowych dla szybkiego centrum obróbkowego.
Najbezpieczniejszy wybór to taki, w którym zgadzają się cztery elementy: przyłącze wrzeciona, numer stożka Morse’a, długość narzędzia oraz parametry pracy. Jeśli choć jeden z nich pozostaje niepewny, lepiej sprawdzić dokumentację niż później szukać przyczyny bicia lub uszkodzenia narzędzia.
Dobry MTA zaczyna się od właściwego numeru MT
Uchwyt Morse’a typu A jest praktycznym adapterem do używania narzędzi z chwytem MT w maszynach CNC z przyłączem BT lub innym kompatybilnym systemem. Litera A opisuje konstrukcję oprawki, natomiast o dopasowaniu decyduje przede wszystkim konkretny numer stożka Morse’a.
Przed zakupem warto sprawdzić nie tylko nazwę produktu, ale także rysunek, długość, tolerancję, bicie, wyważenie i sposób mocowania. To kilka minut weryfikacji, które zwykle oszczędzają znacznie więcej czasu niż późniejsze poprawianie otworów, wymiana wierteł albo diagnozowanie drgań.
