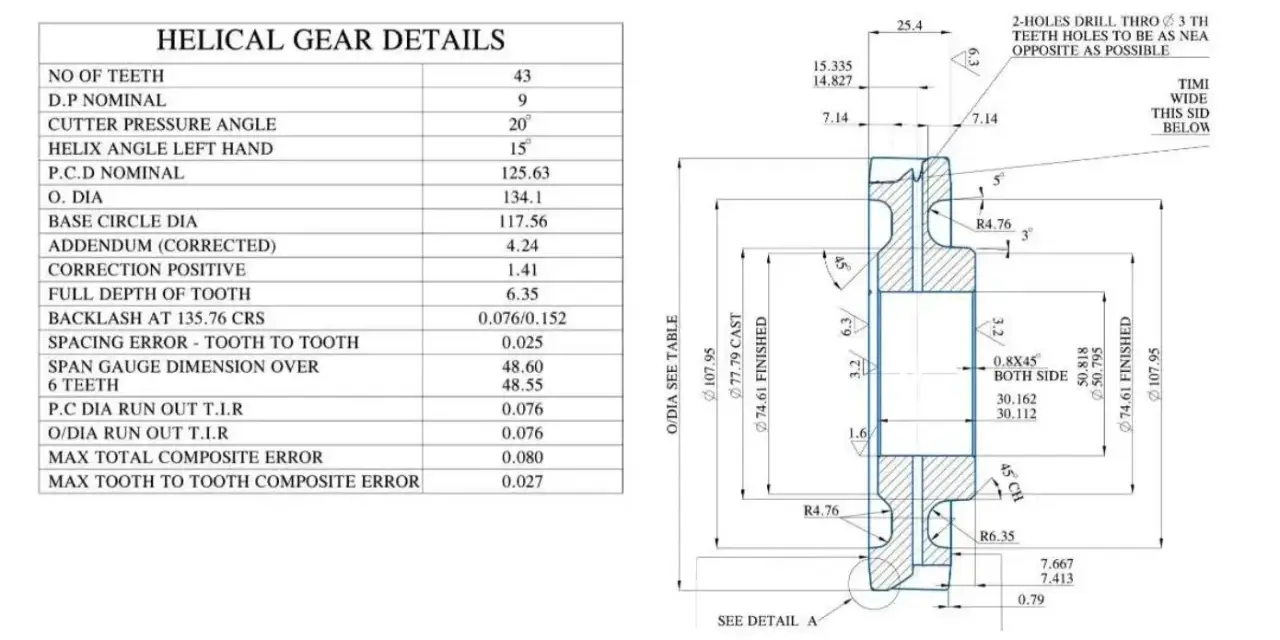

Gdy trzeba pewnie zamocować detal, przyrząd albo prowadnicę, zwykły otwór często szybko pokazuje swoje ograniczenia. Rowek teowy tworzy schowane podcięcie, w którym przesuwa się nakrętka lub łeb śruby, dlatego pozwala regulować położenie mocowania bez wiercenia kolejnych otworów. Poniżej wyjaśniam, jak dobrać jego wymiary, wykonać go na CNC, skontrolować jakość i zdecydować, kiedy lepiej zastosować inne rozwiązanie.
Najważniejsze informacje o kanałach teowych w obróbce CNC
- Przekrój w kształcie litery T pozwala przesuwać nakrętki i śruby wzdłuż całego kanału.
- Standardowe wykonania stołów często odnoszą się do DIN 650, a osprzęt do DIN 508 i DIN 787.
- Najbezpieczniejsza obróbka składa się z dwóch etapów: wykonania prostego kanału i podcięcia frezem teowym.
- O powodzeniu decydują przede wszystkim sztywność mocowania, dobór narzędzia i kontrola szerokości podcięcia.
- Przed rozpoczęciem pracy trzeba sprawdzić nie tylko szerokość otwarcia, ale również głębokość oraz przestrzeń pod łbem elementu mocującego.
Co naprawdę daje przekrój w kształcie litery T
Od góry taki kanał wygląda jak zwykła szczelina, ale pod jego wąskim wejściem znajduje się szersza komora. W niej pracuje nakrętka teowa albo łeb śruby, który nie może obrócić się podczas dokręcania. Dzięki temu mocowanie można przesuwać, ustawiać i blokować w wielu pozycjach.
Najczęściej spotykam to rozwiązanie w stołach frezarek, wiertarek i centrów obróbkowych, płytach bazowych, paletach technologicznych oraz przyrządach spawalniczych. Występuje też w profilach aluminiowych i prowadnicach montażowych, choć ich geometria nie zawsze odpowiada standardom stosowanym w stołach obrabiarek.
Mocowanie i prowadzenie to dwa różne zadania
W zastosowaniu mocującym kanał przejmuje siły docisku. Element przesuwa się wzdłuż szczeliny, a po dokręceniu blokuje detal w wybranym miejscu. To wygodne przy oprzyrządowaniu, które musi obsługiwać różne rozstawy i wielkości przedmiotów.
W zastosowaniu prowadzącym liczy się przede wszystkim geometria, luz i prostoliniowość. Sam profil teowy nie zastąpi precyzyjnej prowadnicy liniowej, jeśli układ ma pracować szybko, bez wyczuwalnego luzu lub z dużą powtarzalnością. Do prostego ustawiania osłony czy ogranicznika sprawdzi się dobrze, ale do ruchu roboczego często potrzebna jest szyna z wózkiem, łożyskiem albo rolką.
Jak dobrać wymiary kanału i elementy mocujące
Dobór zaczynam od nakrętki lub śruby, a nie od samego freza. To osprzęt określa szerokość otwarcia, szerokość komory, minimalną grubość materiału pod kanałem i wymaganą głębokość. Jeżeli najpierw wykonamy przypadkowy profil, późniejsze dopasowanie gotowych elementów może okazać się niemożliwe.
Dla stołów obrabiarek często stosuje się serię wymiarową opartą na DIN 650. Poniższe zestawienie ma charakter orientacyjny, ponieważ konkretny producent może zastosować własne tolerancje i wykonanie specjalne.
| Nominalna szerokość otwarcia | Typowy element mocujący | Przykładowe zastosowanie |
|---|---|---|
| 14 mm | Śruba lub nakrętka pod M12 | Mniejsze stoły, lekkie przyrządy |
| 18 mm | Śruba lub nakrętka pod M16 | Uniwersalne mocowanie oprzyrządowania |
| 22 mm | Śruba lub nakrętka pod M20 | Większe detale i wyższy docisk |
| 28 mm | Śruba lub nakrętka pod M24 | Ciężkie przyrządy i płyty bazowe |
| 36 mm | Śruba lub nakrętka pod M30 | Duże stoły oraz mocowanie wielkogabarytowe |
Nie traktowałbym tej tabeli jako zamiennika rysunku wykonawczego. Trzeba jeszcze sprawdzić głębokość całkowitą, szerokość komory, promienie naroży i grubość dna. Zbyt cienkie dno może ugiąć się pod dociskiem albo pęknąć, szczególnie w żeliwie, aluminium i elementach odciążonych kieszeniami.
Norma pomaga, ale nie rozwiązuje całego problemu
W dokumentacji można spotkać odniesienia do DIN 650 dla geometrii kanału, DIN 508 dla nakrętek teowych oraz DIN 787 dla śrub z łbem teowym. W starszych polskich projektach pojawia się również PN-84/M-55091. Najważniejsza zasada brzmi jednak prosto: element mocujący i kanał muszą być zaprojektowane jako para.
Nie każdy profil aluminiowy z otworem w kształcie litery T jest zgodny z wymiarami stołu frezarki. Profile konstrukcyjne mają często cieńsze ścianki, mniejszą komorę i inne nakrętki. Jeśli kanał ma przenosić duży docisk, sprawdzam nośność konkretnego profilu zamiast kierować się samym podobieństwem przekroju.
Frezowanie na CNC wymaga dwóch operacji
Wykonanie pełnego profilu jednym narzędziem zwykle kończy się niepotrzebnym obciążeniem freza. Standardowa technologia polega na wcześniejszym wykonaniu prostego kanału, a dopiero później na wybraniu materiału podcięcia frezem teowym.
Najpierw prosty kanał
Pierwszą operację wykonuję frezem palcowym, który tworzy wejście o szerokości odpowiadającej górnej części profilu. W tym etapie łatwo kontrolować głębokość, odprowadzenie wióra i obciążenie wrzeciona. Przy dużym naddatku lepiej zastosować kilka przejść po głębokości niż próbować usunąć cały materiał za jednym razem.
W programie CNC trzeba uwzględnić bezpieczny punkt wejścia i wyjścia. Szczególnie przy kanale ślepym narzędzie powinno mieć miejsce na wyprowadzenie wiórów, a dno nie może zostać osłabione przez zbyt głębokie zejście. Najczęstszy błąd to zaprogramowanie wymiaru całkowitego bez sprawdzenia grubości pozostałego materiału.
Potem podcięcie frezem teowym
Frez teowy ma wąską szyjkę i znacznie szerszą część roboczą. To właśnie ta geometria tworzy dolną komorę, ale jednocześnie sprawia, że narzędzie jest mniej odporne na ugięcie niż zwykły frez palcowy. Z tego powodu wybieram możliwie krótki wysięg, sztywny uchwyt i stabilne zamocowanie przedmiotu.
Najbezpieczniej wprowadzać frez od końca wcześniej wykonanego kanału. Przy kanale przelotowym narzędzie może przejść przez całą długość, natomiast przy kanale ślepym trzeba zaplanować sposób wejścia zgodny z geometrią freza i zaleceniami producenta. Pionowe zagłębianie pełną średnicą bywa dla tego narzędzia szczególnie niekorzystne.
Parametry trzeba liczyć od średnicy części roboczej
Przy frezie teowym łatwo pomylić średnicę szyjki ze średnicą skrawania. Obroty dobiera się do średnicy większej części roboczej, a posuw zależy dodatkowo od liczby ostrzy i posuwu na ząb. Pomocne są dwa podstawowe wzory:
- n = 1000 × vc / π × D, gdzie n oznacza obroty, vc prędkość skrawania, a D średnicę narzędzia,
- vf = n × z × fz, gdzie vf jest posuwem, z liczbą ostrzy, a fz posuwem na ząb.
Dla przykładu przy średnicy 20 mm i prędkości skrawania 80 m/min wychodzi około 1270 obr./min. Przy czterech ostrzach i fz równym 0,03 mm/ząb posuw wyniesie około 150 mm/min. To przykład obliczeniowy, nie uniwersalna recepta. Materiał, powłoka, chłodzenie, sztywność maszyny i głębokość podcięcia mogą wymagać znacznej korekty.
W stali zwykle zaczynam ostrożnie i obserwuję dźwięk skrawania, obciążenie wrzeciona oraz wygląd wióra. W aluminium potrzebne są ostre krawędzie, dobre odprowadzanie wióra i zabezpieczenie przed zalepianiem ostrzy. Przy żeliwie ważniejsze stają się pył, zużycie krawędzi i stabilne podparcie detalu.
Kiedy kanał teowy jest lepszy od innych rozwiązań
Największą zaletą tego profilu jest regulacja położenia bez wykonywania nowych otworów. To robi różnicę przy przezbrajaniu stanowiska, montażu ograniczników i budowie modułowych przyrządów. Nie zawsze jednak warto poświęcać materiał i czas obróbki na wykonanie podcięcia.
| Rozwiązanie | Mocna strona | Ograniczenie | Najlepsze zastosowanie |
|---|---|---|---|
| Kanał teowy | Regulowane mocowanie na całej długości | Trudniejsza obróbka i czyszczenie | Stoły, płyty bazowe, przyrządy |
| Gwintowane otwory | Proste wykonanie i łatwa kontrola | Stały rozstaw punktów mocowania | Płyty z powtarzalnym układem detali |
| Otwory przelotowe | Niski koszt wykonania | Ograniczona regulacja i dostęp do nakrętki | Jednorazowe lub proste połączenia |
| Jaskółczy ogon lub prowadnica liniowa | Lepsze prowadzenie ruchu | Większe wymagania co do dokładności | Elementy przesuwne i układy regulacyjne |
Moja praktyczna zasada jest taka: jeśli mocowanie ma być często przestawiane, kanał teowy zwykle szybko się zwraca. Jeżeli pozycja jest stała, kilka gwintowanych otworów może dać tańszy, sztywniejszy i łatwiejszy do umycia detal.
Trzeba też pamiętać o zanieczyszczeniach. Wióry i chłodziwo gromadzą się pod nakrętką, dlatego w produkcji seryjnej przydają się zaślepki, zgarniające listwy albo regularne czyszczenie sprężonym powietrzem i środkiem odtłuszczającym. W przeciwnym razie element mocujący może nie ułożyć się prawidłowo.
Kontrola jakości i błędy, które psują mocowanie
Po frezowaniu nie ograniczam kontroli do pomiaru górnej szczeliny. Jej szerokość może być prawidłowa, a dolna komora nadal zbyt wąska, zbyt płytka lub przesunięta względem osi. Do podstawowej kontroli potrzebne są pomiary otwarcia, głębokości, szerokości podcięcia i grubości dna.
W produkcji jednostkowej pomocna jest nakrętka wzorcowa wykonana według rysunku. Powinna przejść przez kanał bez klinowania, ale bez wyczuwalnego nadmiernego luzu. Przy większych wymaganiach stosuje się sprawdziany funkcjonalne, mikrometry głębokościowe albo pomiar na maszynie współrzędnościowej.
Przeczytaj również: Wiercenie w stali - jak uniknąć błędów i dobrać narzędzia?
Typowe problemy podczas wykonania
- Drgania wynikają zwykle z nadmiernego wysięgu freza, zbyt dużego posuwu albo słabego zamocowania detalu.
- Poszarpane krawędzie pojawiają się przy tępej krawędzi, niewłaściwym kierunku frezowania lub braku podparcia cienkiej ścianki.
- Klinowanie nakrętki może oznaczać nierówną szerokość kanału, stożkowatość albo pozostawione zadziory.
- Pękanie dna jest skutkiem zbyt małej grubości materiału lub nadmiernego momentu dokręcania.
- Śruba obraca się razem z nakrętką, gdy komora jest za szeroka, a element mocujący nie ma właściwego profilu.
Po obróbce usuwam zadziory, ale nie zaokrąglam bez kontroli naroży, które mają prowadzić element mocujący. Drobna faza na wejściu poprawia montaż, natomiast zbyt duże sfazowanie może zmniejszyć powierzchnię podparcia i osłabić docisk.
Jak zaprojektować rozwiązanie, które nie sprawi problemów na produkcji
Przed przekazaniem detalu na maszynę sprawdzam cztery rzeczy: typ elementu mocującego, jego drogę wsuwania, dostęp narzędzia oraz grubość materiału pod kanałem. Ten krótki przegląd eliminuje większość kosztownych poprawek, zwłaszcza gdy kanał ma być wykonany w drogim bloku stalowym lub hartowanym korpusie.
Dobrze zaprojektowany profil nie musi być maksymalnie głęboki. Powinien mieć tyle miejsca, aby nakrętka lub łeb śruby przenosiły siłę bez kontaktu z dnem. Przy wysokich obciążeniach ważniejsza od samej szerokości jest powierzchnia podparcia oraz odległość kanału od krawędzi.
Jeżeli kanał ma pracować w środowisku z dużą ilością wiórów, przewiduję możliwość czyszczenia i wymiany elementów. Gdy priorytetem jest dokładne prowadzenie, rozważam prowadnicę liniową. Gdy liczy się szybkie przezbrajanie i uniwersalność, profil teowy pozostaje jednym z najbardziej praktycznych rozwiązań w oprzyrządowaniu CNC.
Dobrze dobrany profil ułatwia całą pracę przyrządu
Najważniejszy wniosek jest prosty: nie zaczynam od zakupu freza, tylko od określenia obciążenia, elementu mocującego i wymaganej regulacji. Dopiero potem dobieram standard, geometrię kanału, narzędzie oraz parametry skrawania.
W większości przypadków najlepszy efekt daje obróbka dwuetapowa, ostrożne podcięcie i kontrola funkcjonalna z użyciem rzeczywistej nakrętki. Taki sposób pracy ogranicza ryzyko drgań, błędnego wymiaru i słabego docisku, a wykonany kanał pozostaje użyteczny nie tylko na rysunku, lecz także podczas codziennej pracy na stanowisku.
