Ta sama frezarka może wytworzyć równą płaszczyznę, głęboki rowek, kieszeń, gwint albo złożony profil, ale za każdym razem wymaga innej strategii. W tym artykule porządkuję najważniejsze rodzaje frezowania, pokazuję różnice między obróbką współbieżną i przeciwbieżną oraz wyjaśniam, jak dobrać metodę, narzędzie i parametry do konkretnego detalu.
Dobór metody decyduje o jakości, czasie i trwałości narzędzia
- Frezowanie czołowe służy głównie do wykonywania płaskich powierzchni i baz.
- Frezowanie obwodowe sprawdza się przy rowkach, uskokach, bokach i głębszych wybraniach.
- Współbieżny kierunek skrawania zwykle daje lepszą powierzchnię, ale wymaga sztywnej maszyny bez luzów.
- Rowkowanie, kieszenie, profile i gwinty wymagają odmiennych narzędzi oraz sposobu wejścia w materiał.
- Trochoidalna i dynamiczna ścieżka pomaga ograniczyć zagrożenie przegrzaniem przy obróbce trudnych materiałów.
Podstawowy podział według położenia osi freza
Najprostszy i nadal bardzo użyteczny podział obejmuje frezowanie czołowe oraz obwodowe. Kryterium jest położenie osi obrotu narzędzia względem obrabianej powierzchni. To właśnie ono w dużej mierze decyduje, które krawędzie freza wykonują główną pracę.
Frezowanie czołowe
W tej metodzie oś narzędzia jest ustawiona prostopadle do obrabianej powierzchni. Skrawanie odbywa się przede wszystkim krawędziami znajdującymi się na czole freza, dlatego rozwiązanie dobrze nadaje się do wyrównywania płaszczyzn, przygotowania baz i usuwania naddatku z dużych powierzchni.
W praktyce często używam głowicy frezarskiej z wymiennymi płytkami, gdy liczy się wydajność i stabilne zdejmowanie materiału. Frez czołowy może jednocześnie pracować fragmentem czoła i obwodu, co pozwala wykonać także niewielki uskok lub obrobić krawędź detalu.

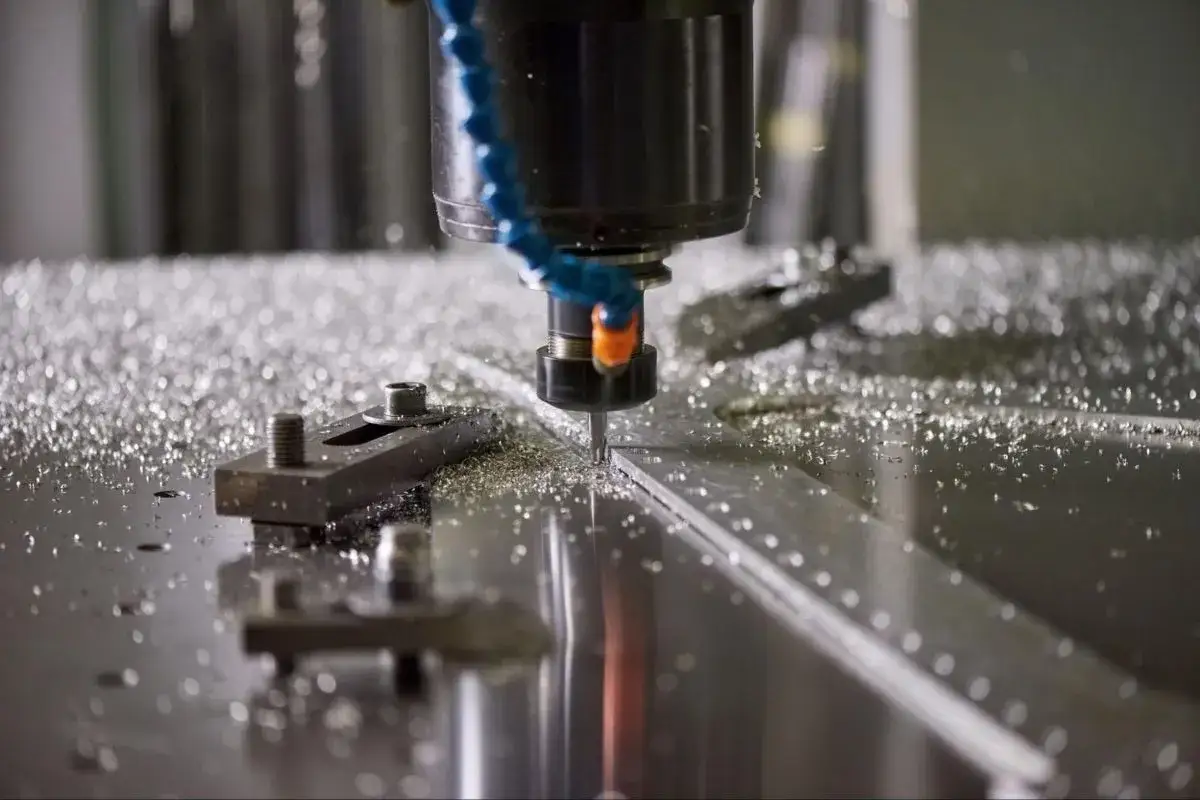

Frezowanie obwodowe i walcowo-czołowe
Przy frezowaniu obwodowym oś freza jest równoległa do obrabianej powierzchni, a główne skrawanie wykonują ostrza rozmieszczone na obwodzie. Ta metoda jest przydatna przy obróbce boków, rowków, szczelin, stopni i głębokich wybrań.
Popularne frezy palcowe są narzędziami walcowo-czołowymi. Mają ostrza zarówno na obwodzie, jak i na czole, więc mogą frezować bokiem, wykonywać zagłębienie oraz obrabiać dno kieszeni. Nie każdy frez palcowy nadaje się jednak do wiercenia osiowego. Jeśli czoło nie ma geometrii umożliwiającej zagłębianie, bezpieczniej rozpocząć pracę od otworu lub rampy.
| Odmiana | Ustawienie osi narzędzia | Typowe zastosowanie |
|---|---|---|
| Frezowanie czołowe | Prostopadle do powierzchni | Płaszczyzny, bazy, wyrównywanie dużych pól |
| Frezowanie obwodowe | Równolegle do powierzchni | Boki, uskoki, rowki i głębokie wybrania |
| Frezowanie walcowo-czołowe | Zależnie od operacji | Kieszenie, kontury, stopnie i profile |
Warto rozdzielić jeszcze klasyfikację według zakresu kontaktu z materiałem. Przy frezowaniu pełnym narzędzie pracuje na całej szerokości rowka, przy niepełnym tylko część średnicy zagłębia się w materiał, a przy swobodnym kontakt może występować jedynie punktowo. Im większe zaangażowanie narzędzia, tym większe obciążenie wrzeciona i większe znaczenie odprowadzenia wióra.
Współbieżne czy przeciwbieżne ustawienie narzędzia
To jeden z najczęściej mylonych podziałów. Frezowanie współbieżne i przeciwbieżne nie opisuje kształtu powierzchni, lecz relację między kierunkiem posuwu a ruchem ostrza w strefie skrawania.
Frezowanie współbieżne
W ruchu współbieżnym ostrze porusza się przy materiale w tym samym kierunku co posuw. Wiór zaczyna się od większej grubości i stopniowo zanika, a siła skrawania dociska narzędzie oraz przedmiot do siebie. Efektem bywa lepsza jakość powierzchni, mniejsze tarcie i niższe zużycie ostrza.
Na nowoczesnych obrabiarkach CNC jest to zwykle ustawienie preferowane. Warunek jest jeden, ale bardzo ważny: maszyna, mocowanie i prowadnice muszą być sztywne. Luz w układzie może spowodować gwałtowne wciągnięcie stołu lub narzędzia w materiał, uszkodzenie krawędzi i utratę wymiaru.
Frezowanie przeciwbieżne
W wariancie przeciwbieżnym ostrze przesuwa się przeciwnie do kierunku posuwu. Wiór zaczyna się od niemal zerowej grubości, a kończy na większej. To zwiększa tarcie i może powodować narost, ale równocześnie ogranicza tendencję narzędzia do samoczynnego wciągania detalu.
Ta metoda może być uzasadniona przy starszych maszynach z wyczuwalnym luzem, przy obróbce powierzchni z twardym naskórkiem odlewniczym albo wtedy, gdy trzeba świadomie zmienić kierunek działania sił. Nie traktowałbym jej jednak jako ustawienia domyślnego dla sztywnego centrum CNC.
| Kryterium | Współbieżne | Przeciwbieżne |
|---|---|---|
| Jakość powierzchni | Zwykle lepsza | Częściej widoczne ślady tarcia |
| Obciążenie ostrza | Mniejsze tarcie i stabilniejsze skrawanie | Większe tarcie na początku kontaktu |
| Wymagania wobec maszyny | Duża sztywność i minimalne luzy | Większa tolerancja na luzy |
| Typowe ryzyko | Wciągnięcie materiału przy luzach | Narost, grzanie i gorsza powierzchnia |
Przy frezowaniu czołowym sytuacja jest mniej oczywista, ponieważ na szerokości przejścia mogą jednocześnie wystąpić fragmenty współbieżne i przeciwbieżne. Dlatego liczy się nie tylko kierunek ruchu stołu, lecz także odsunięcie osi freza od krawędzi detalu, średnica głowicy i sposób wejścia w materiał.
Najważniejsze operacje wykonywane na frezarce CNC
Podstawowe odmiany opisują geometrię ruchu, ale operator programuje przede wszystkim konkretną operację. Wybór zależy od kształtu detalu, wymaganej dokładności, ilości materiału do usunięcia i tego, czy pracuję na etapie zgrubnym, czy wykańczającym.
Planowanie i obróbka płaszczyzn
Planowanie polega na wyrównaniu powierzchni głowicą czołową lub frezem walcowo-czołowym. Wykonuje się je często jako pierwszy etap, ponieważ tworzy bazę do kolejnych pomiarów i mocowania. Przy szerokich detalach ważne jest odpowiednie zakładanie kolejnych ścieżek, aby ograniczyć widoczne przejścia między przejazdami.
Frezowanie kieszeni i rowków
Kieszeń to zagłębienie ograniczone konturem, a rowek jest jego węższą, zwykle wydłużoną odmianą. Największym problemem nie jest samo przejście freza, lecz bezpieczne wejście w materiał i odprowadzenie wióra. Zamiast pionowego zagłębiania często lepiej zastosować rampę, interpolację śrubową albo wcześniej przygotowany otwór.
Rowkowanie pełną średnicą freza mocno obciąża narzędzie. Jeśli konstrukcja detalu na to pozwala, korzystniejsze bywa najpierw wykonanie kilku przejść bocznych z mniejszym zaangażowaniem promieniowym, a dopiero potem zebranie dna.
Frezowanie konturów i profili
Obróbka profilowa służy do wykonywania zewnętrznego obrysu, powierzchni pochyłych, łuków oraz kształtów przestrzennych. W prostych detalach wystarcza frez walcowo-czołowy, natomiast do powierzchni 3D stosuje się często frez kulisty, który umożliwia płynne przejście po krzywiźnie.
Frez kulisty nie zawsze jest najlepszy do zgrubnego usuwania materiału. Ma małą skuteczną prędkość skrawania w pobliżu środka czoła, dlatego przy ciężkiej obróbce może się grzać i szybciej zużywać. Zwykle rozsądniejszy jest podział na zgrubne frezowanie większym narzędziem oraz dokładne wykańczanie mniejszym frezem.
Frezowanie gwintów i uzębień
Frezowanie gwintów wykonuje się narzędziem jedno- lub wielorzędowym po torze śrubowym. Metoda pozwala obrabiać różne średnice jednym narzędziem i jest szczególnie przydatna przy dużych gwintach, materiałach trudnych oraz produkcji małoseryjnej.

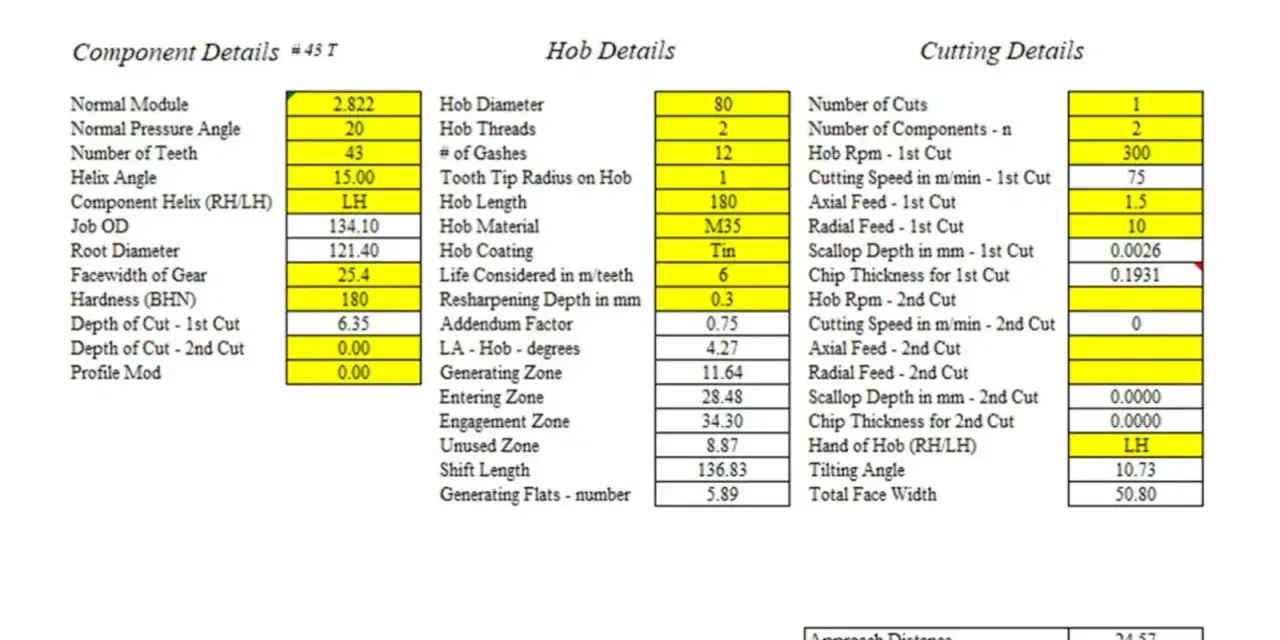

Koła zębate, wielowypusty i inne regularne uzębienia wykonuje się metodami obwiedniowymi. Narzędzie odwzorowuje ruch wynikający z zazębiania, dlatego potrzebna jest odpowiednia kinematyka obrabiarki i dokładna synchronizacja osi. To nie jest zwykłe frezowanie konturu frezem palcowym, nawet jeśli na pierwszy rzut oka efekt wygląda podobnie.
Strategie zgrubne i wykańczające w obróbce metali
Dobry rezultat rzadko wynika z jednego przejścia. Najczęściej dzielę proces na obróbkę zgrubną, półwykańczającą i wykańczającą. Zgrubna usuwa dużą ilość materiału, półwykańczająca stabilizuje naddatek, a wykańczająca odpowiada za wymiar, kształt i chropowatość.
Frezowanie konwencjonalne
Klasyczna ścieżka polega na kolejnych przejściach wzdłuż konturu lub wierszach w obrębie kieszeni. Jest łatwa do zaprogramowania i nadal dobrze działa przy prostych detalach oraz niewielkiej produkcji. Jej ograniczeniem jest zmienny kąt wejścia ostrza i ryzyko gromadzenia wiórów w głębokich kieszeniach.
Obróbka wysokowydajna i dynamiczna
W strategii HSM lub HPC narzędzie może pracować na większej głębokości osiowej, ale przy małym zaangażowaniu promieniowym. Pozwala to utrzymać bardziej stałą grubość wióra i ograniczyć nagłe skoki obciążenia. Sama wysoka prędkość obrotowa nie oznacza jeszcze obróbki HSM. Liczy się cała ścieżka, geometria freza, materiał i zdolność maszyny do płynnego sterowania.
Frezowanie trochoidalne prowadzi narzędzie po małych pętlach lub łukach. Dzięki temu frez nie jest zanurzony w materiale na całej średnicy, co pomaga przy głębokich rowkach, stalach nierdzewnych i stopach żaroodpornych. Ceną jest dłuższy tor ruchu oraz większe wymagania wobec sterowania CNC.
Przeczytaj również: Obróbka elektroerozyjna (EDM) - Kiedy jest opłacalna?
Parametry, których nie wolno dobierać na oko
Podstawowe zależności są proste. Prędkość skrawania wynika ze średnicy narzędzia i obrotów wrzeciona, a posuw zależy między innymi od posuwu na ząb, liczby ostrzy i prędkości obrotowej. W uproszczeniu można posłużyć się wzorami vc = πDn/1000 oraz vf = fzzn, gdzie średnica D jest podana w milimetrach, a n oznacza obroty na minutę.
Nie zaczynam od maksymalnych wartości z katalogu. Najpierw sprawdzam wysięg narzędzia, mocowanie, materiał, chłodzenie i rzeczywiste możliwości wrzeciona. Długi, smukły frez może wymagać znacznego zmniejszenia głębokości skrawania, nawet jeśli sama płytka lub węglik spiekany bez problemu wytrzyma większe obciążenie.
Jak dobrać metodę do materiału i geometrii detalu
Najpraktyczniej zacząć od odpowiedzi na cztery pytania: co trzeba wykonać, ile materiału należy usunąć, jaka dokładność jest wymagana i jak stabilne jest mocowanie. Dopiero później dobiera się średnicę freza oraz parametry. Odwrócenie tej kolejności często kończy się dobrym narzędziem użytym do niewłaściwej operacji.
| Cel obróbki | Preferowana metoda | Na co uważać |
|---|---|---|
| Równa powierzchnia bazowa | Frezowanie czołowe | Ugięcie detalu, ślady przejść, ustawienie głowicy |
| Głęboka kieszeń | Obróbka warstwowa lub dynamiczna | Wióry, chłodzenie i długość robocza freza |
| Wąski rowek | Rowkowanie lub kilka przejść bocznych | Przeciążenie pełną szerokością narzędzia |
| Profil 3D | Frez kulisty i ścieżki wykańczające | Średnica narzędzia, podziałka ścieżki i ślad narzędzia |
| Gwint | Frezowanie gwintów | Skok, kierunek helisy i poprawna interpolacja |
Aluminium zwykle pozwala na większe prędkości skrawania, ale wymaga ostrego narzędzia i skutecznego usuwania długich wiórów. Stal nierdzewna łatwo się umacnia, więc zatrzymanie freza w miejscu lub zbyt mały posuw może szybko pogorszyć sytuację. Przy żeliwie ważniejsze stają się pył, zużycie ścierne i ochrona prowadnic.
W przypadku cienkich ścianek największym przeciwnikiem nie jest sama moc wrzeciona, lecz drganie i odkształcenie detalu. Pomaga mniejsza głębokość promieniowa, właściwe podparcie, krótsze narzędzie oraz przejście wykańczające z małym naddatkiem. Jeśli ścianka zaczyna „śpiewać”, zwiększanie obrotów bez analizy przyczyny zwykle tylko pogarsza wynik.
Co najczęściej psuje efekt frezowania
W praktyce problemy rzadko wynikają wyłącznie z niewłaściwego typu freza. Częściej przyczyną jest źle zaplanowana kolejność operacji, zbyt długi wysięg albo brak kontroli nad wiórem. Nawet najlepsza strategia nie zadziała, gdy detal przesuwa się w imadle.
- Zbyt duże zaangażowanie narzędzia powoduje przeciążenie ostrzy i wrzeciona, szczególnie przy rowkowaniu.
- Nieprawidłowy kierunek współbieżny na maszynie z luzami może wywołać gwałtowne wciąganie materiału.
- Zbyt mały posuw na ząb sprzyja tarciu zamiast skutecznemu tworzeniu wióra.
- Niewystarczające odprowadzanie wiórów prowadzi do ich ponownego skrawania i wzrostu temperatury.
- Nadmierny wysięg freza zwiększa ugięcie i ryzyko drgań bardziej, niż wielu początkujących zakłada.
- Brak osobnej operacji wykańczającej może pozostawić nierówny naddatek i widoczne ślady ścieżki.
Sam wygląd powierzchni nie wystarcza do oceny procesu. Po obróbce sprawdzam wymiar, prostopadłość, bicie narzędzia i stan krawędzi. Jeśli detal jest poprawny tylko w jednym miejscu, problemem może być ugięcie lub temperatura, a nie sama geometria programu.
Dobry proces zaczyna się od geometrii, nie od nazwy freza
Najważniejsze rodzaje frezowania różnią się nie tylko nazwą, lecz przede wszystkim kierunkiem sił, sposobem kontaktu ostrza z materiałem i przeznaczeniem. Do płaszczyzn wybieram zwykle obróbkę czołową, do boków i rowków obwodową, a do kieszeni i profili frezowanie walcowo-czołowe z odpowiednio zaplanowanym wejściem.
Największą poprawę jakości często daje nie droższe narzędzie, ale krótszy wysięg, stabilniejsze mocowanie i dobrze dobrany naddatek. Gdy te trzy elementy są pod kontrolą, można bezpiecznie optymalizować prędkość, posuw oraz strategię ścieżki, zamiast szukać przyczyny problemu dopiero po złamaniu freza.
