Rozmiar 2 cali w gwintach rurowych potrafi zmylić nawet wtedy, gdy katalog wygląda jasno. Ten sam zapis może oznaczać różne standardy, a od tego zależy szczelność połączenia, dobór uszczelnienia i to, czy złączka w ogóle będzie pasować bez walki z gwintem. W tym tekście pokazuję, jak odróżnić najczęstsze warianty, jak je zmierzyć i kiedy taki rozmiar ma sens w praktyce przemysłowej.
Najpierw standard, potem średnica i sposób uszczelnienia
- „2 cale” to rozmiar nominalny, a nie rzeczywista średnica zewnętrzna gwintu.
- Najczęściej chodzi o system BSPP, BSPT albo NPT, które nie są ze sobą w pełni zamienne.
- W BSP zwykle spotyka się 11 zwojów na cal i skok 2,309 mm, a w NPT 11,5 TPI i skok 2,209 mm.
- Gwint walcowy i stożkowy uszczelnia się inaczej, więc samo dopasowanie „na oko” jest ryzykowne.
- Do identyfikacji potrzebujesz średnicy, skoku i informacji, czy gwint jest prosty czy stożkowy.
Co naprawdę oznacza rozmiar 2 cali
W praktyce zaczynam od jednej korekty myślenia: 2 cale w nazwie nie oznaczają, że gwint ma 50,8 mm średnicy. To rozmiar nominalny, czyli umowna klasa wymiarowa używana w systemach rurowych. Dlatego dwa elementy opisane podobnie mogą wyglądać bardzo zbliżenie, a mimo to różnić się geometrią i sposobem doszczelnienia.
Najczęściej spotykany jest tu gwint Whitwortha, czyli rodzina BSP. W wersji walcowej oznacza się go symbolem G, a w wersji stożkowej zewnętrznej lub odpowiadającej mu wewnętrznej - odpowiednio R i Rp. W systemie BSP kąt zarysu wynosi 55°, więc to nie jest gwint metryczny 60° i nie warto traktować go jak „podobnego odpowiednika”.
Dla rozmiaru 2" zewnętrzna średnica gwintu BSPP/BSPT wynosi około 59,614 mm, a skok to 2,309 mm, czyli 11 TPI. To dobry punkt odniesienia, ale tylko wtedy, gdy masz pewność, że patrzysz na BSP, a nie na amerykański NPT. Właśnie na tym etapie najłatwiej o błąd, więc dalej rozdzielam te standardy na czynniki pierwsze.
Który standard masz przed sobą
Przy rozmiarze 2 cali najczęściej trafiasz na trzy warianty: BSPP, BSPT i NPT. Z zewnątrz potrafią wyglądać podobnie, ale ich logika jest inna, a to decyduje o kompatybilności. Dla szybkiego porównania używam zwykle takiej tabeli:
| Standard | Oznaczenie | Geometria | Co to oznacza w praktyce |
|---|---|---|---|
| BSPP | G 2 | Walcowy | Uszczelnienie zwykle odbywa się na powierzchni czołowej, podkładce albo O-ringu, a nie na samym gwincie. |
| BSPT | R 2 | Stożkowy zewnętrzny | Gwint sam dociąga połączenie, ale wymaga właściwego uszczelniacza i wyczucia przy montażu. |
| Gwint wewnętrzny BSPT/BSPP | Rp 2 / G 2 | Walcowy lub współpracujący z R | W praktyce dobiera się go do odpowiedniej końcówki zewnętrznej; sam symbol nie wystarczy do oceny szczelności. |
| NPT | 2-11,5 NPT | Stożkowy | To standard amerykański, z innym kątem zarysu i innym skokiem, więc nie należy go traktować jak zamiennika BSP. |
W tabeli najważniejsze są dwie liczby: 11 TPI w BSP i 11,5 TPI w NPT. Różnica wygląda niewinnie, ale w połączeniu ze stożkiem i innym profilem gwintu wystarczy, żeby złącze łapało tylko częściowo albo zaczęło cieknąć pod obciążeniem. Jeśli standard nie jest opisany na detalu, przechodzę od razu do pomiaru, zamiast zgadywać po „podobnym” wyglądzie.
Jak zmierzyć gwint bez zgadywania

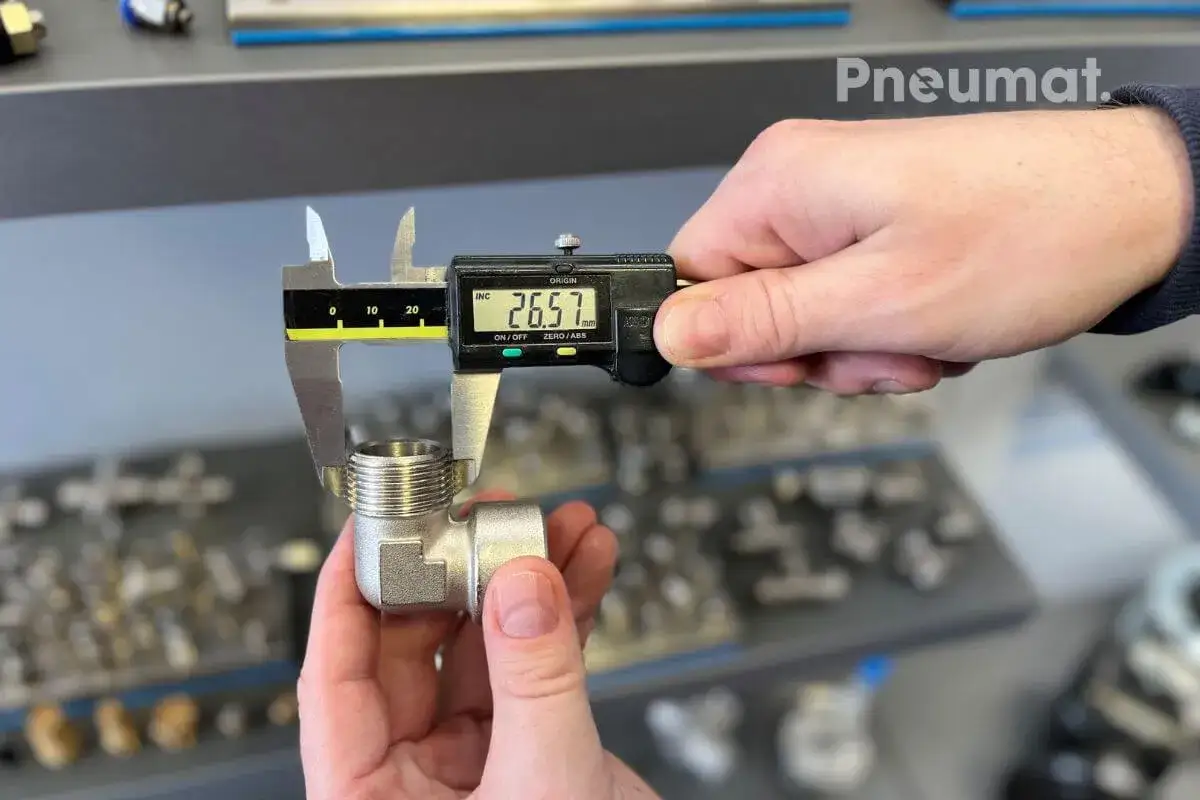

Do identyfikacji potrzebujesz trzech rzeczy: średnicy, skoku i informacji, czy gwint jest prosty czy stożkowy. Suwmiarka wystarczy do pierwszej części, a do drugiej przydaje się grzebień do gwintów albo przynajmniej dokładne porównanie liczby zwojów na cal. Przy gwincie 2-calowym nie zaczynam od uszczelniacza, tylko od sprawdzenia geometrii - to oszczędza najwięcej czasu.
- Zmierz średnicę zewnętrzną gwintu zewnętrznego. Dla BSP 2" powinieneś zobaczyć wartość około 59,6 mm, a dla NPT 2" około 60,3 mm.
- Policz zwoje na cal lub użyj grzebienia. BSP 2" ma zwykle 11 TPI, a NPT 2" 11,5 TPI.
- Sprawdź, czy średnica zmienia się na długości gwintu. Jeśli tak, masz do czynienia z gwintem stożkowym.
- Oceń sposób doszczelnienia w parze złączek: czy uszczelnienie odbywa się na gwincie, czy na czołach, podkładce albo O-ringu.
Najczęstszy błąd wygląda banalnie: ktoś mierzy tylko jedną średnicę i uznaje, że „prawie pasuje”, więc próbuje skręcić elementy na siłę. To działa do pierwszego przecieku albo do momentu, w którym uszkodzony gwint przestaje się dać poprawnie uszczelnić. Jeśli nie masz pewności co do skoku, porównaj go z wyraźnie opisanym wzorcem - różnica 0,1 TPI potrafi brzmieć jak detal, ale w praktyce jest sygnałem, że to inny system.
Po takim pomiarze zostaje już tylko dopasowanie sposobu uszczelnienia i samej armatury, a to bywa równie ważne jak sam rozmiar.
Jak dobrać złączkę i uszczelnienie
Tu najczęściej rozstrzyga się, czy połączenie będzie bezproblemowe, czy wróci do poprawki po pierwszym uruchomieniu. Przy gwincie walcowym BSPP uszczelnienie zwykle nie powinno opierać się na samych zwojach, lecz na O-ringu, podkładce lub powierzchni czołowej. Przy BSPT i NPT gwint bierze udział w doszczelnieniu, dlatego stosuje się taśmy PTFE, pasty uszczelniające albo inne środki zgodne z medium i temperaturą pracy.
W praktyce patrzę na cztery rzeczy:
- Medium - woda, sprężone powietrze, olej hydrauliczny czy chemia procesowa wymagają różnych materiałów uszczelnień.
- Ciśnienie - im wyższe, tym większe znaczenie ma poprawna geometria i jakość montażu.
- Możliwość serwisu - jeśli złącze ma być często rozbierane, lepiej wybrać rozwiązanie powtarzalne, a nie „dociągane na wyczucie”.
- Przestrzeń montażowa - duży gwint 2-calowy wymaga miejsca na klucz, ruch i bezpieczne dokręcenie.
Ważna zasada: BSP i NPT nie są pełnoprawnymi zamiennikami, nawet jeśli na pierwszy rzut oka da się je skręcić. To samo dotyczy łączenia gwintu stożkowego z walcowym bez sprawdzenia, czy producent przewidział taki układ. W instalacjach przemysłowych, gdzie przestój kosztuje więcej niż sam element, wolę poświęcić kilka minut na identyfikację niż później szukać nieszczelności po całej linii.
Jeśli złączka ma pracować w układzie hydraulicznym albo pneumatycznym, liczy się też powtarzalność montażu. Gwint stożkowy daje dobre dociągnięcie, ale bywa bardziej wrażliwy na nadmierny moment i błędy montażowe, zwłaszcza gdy ktoś próbuje „uratować” połączenie grubszą warstwą uszczelniacza. To prowadzi już prosto do pytania, kiedy taki rozmiar w ogóle ma sens, a kiedy jest po prostu za duży albo za mały do zadania.
Kiedy ten rozmiar ma sens, a kiedy lepiej wybrać inny
Rozmiar 2-calowy wybieram tam, gdzie przepływ i odporność układu mają większe znaczenie niż kompaktowość. Najczęściej widzę go w kolektorach, głównych odcinkach instalacji, przy pompach, zbiornikach, rozdzielaczach i większych punktach poboru. W takich miejscach duża średnica pomaga ograniczyć spadki ciśnienia i ułatwia pracę całego układu.
Są jednak sytuacje, w których ten rozmiar jest po prostu niepraktyczny:
- gdy przestrzeń montażowa jest mała i nie ma miejsca na klucz ani pełny obrót elementu,
- gdy instalacja wymaga częstego demontażu, a duże połączenie tylko wydłuża serwis,
- gdy realny przepływ jest niewielki i większy gwint nie daje żadnej korzyści użytkowej,
- gdy w systemie pracują już inne standardy i każda redukcja zwiększa ryzyko pomyłki.
W praktyce nie patrzę wyłącznie na średnicę. O wiele ważniejsze jest to, czy połączenie ma przenosić duży przepływ, czy tylko zakończyć odcinek instalacji. Dobrze dobrany gwint 2-calowy potrafi być bardzo wygodny w eksploatacji, ale tylko wtedy, gdy odpowiada rzeczywistemu zadaniu, a nie temu, że „większy wygląda bezpieczniej”.
To właśnie dlatego przy doborze zawsze łączę trzy decyzje: standard, sposób uszczelnienia i miejsce pracy w układzie. Dopiero taka kolejność daje pewność, że złączka nie tylko pasuje na gwint, ale też zachowuje się poprawnie po uruchomieniu.Co zapamiętać przed zamówieniem złączki 2-calowej
Jeżeli mam zamknąć temat w kilku praktycznych punktach, to zaczynam od prostego filtrowania. Najpierw ustalam, czy mam do czynienia z BSP czy NPT. Potem sprawdzam, czy gwint jest walcowy czy stożkowy. Na końcu dobieram sposób uszczelnienia do medium i warunków pracy.
- 2 cale to nie 50,8 mm - w gwintach rurowych działa logika nominalna, nie „szkolna” zamiana cali na milimetry.
- BSP 2" najczęściej ma 11 TPI i średnicę zewnętrzną około 59,614 mm.
- NPT 2" ma 11,5 TPI i inną geometrię, więc nie warto traktować go jak odpowiednika BSP.
- Uszczelnienie decyduje o sukcesie - gwint walcowy i stożkowy nie pracują tak samo.
- Pomiar zawsze wygrywa ze zgadywaniem, zwłaszcza gdy element pochodzi z instalacji bez czytelnego oznaczenia.
Jeśli podchodzę do tego technicznie, a nie „na oko”, ryzyko pomyłki spada od razu. Właśnie dlatego przy rozmiarze 2 cali liczy się nie tylko sam wymiar, ale cały system: standard, profil, skok i sposób doszczelnienia. Tę kolejność warto mieć w głowie za każdym razem, gdy zamawiasz złączkę albo sprawdzasz stary element z instalacji.
