Najważniejsze elementy silnika DC i ich znaczenie dla pracy napędu
- Stator tworzy pole magnetyczne, a wirnik z uzwojeniem zamienia energię elektryczną na obrót.
- Komutator i szczotki przełączają prąd w uzwojeniach, dzięki czemu moment obrotowy utrzymuje stały kierunek.
- Łożyska, wał i obudowa nie są dodatkiem technicznym, tylko warunkiem stabilnej pracy i chłodzenia.
- W klasycznych silnikach szczotkowych największe zużycie koncentruje się w strefie szczotka-komutator.
- Przy doborze napędu liczą się też cykl pracy, temperatura, pył, wilgoć i profil obciążenia.

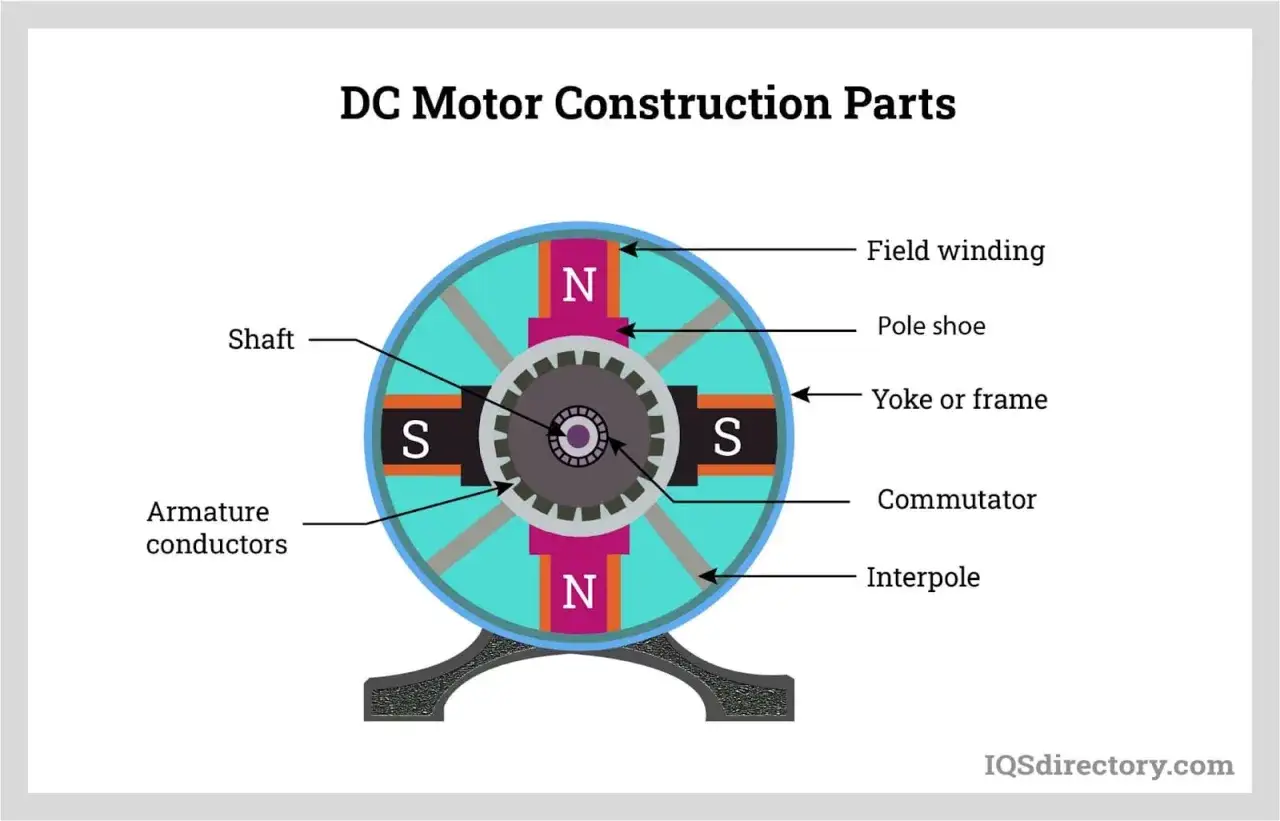

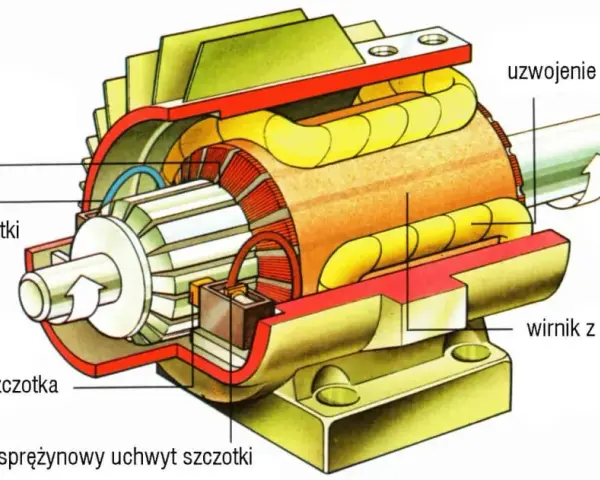

Z czego składa się silnik DC
W klasycznym silniku szczotkowym każdy element ma bardzo konkretną rolę. Sam napęd nie działa dlatego, że „ma magnes i wirnik”, tylko dlatego, że prąd jest przekazywany do obracającego się układu w taki sposób, aby pole magnetyczne i przewodnik z prądem wytworzyły moment obrotowy.
| Element | Rola | Znaczenie w praktyce |
|---|---|---|
| Stator | Tworzy nieruchome pole magnetyczne | Może być oparty na magnesach trwałych albo uzwojeniach wzbudzenia; od jakości pola zależy moment i stabilność pracy |
| Wirnik / twornik | Obraca się i przenosi energię na wał | To w tej części powstaje właściwy ruch; jakość uzwojenia wpływa na równomierność obrotów |
| Komutator | Przełącza kierunek prądu w uzwojeniach wirnika | To element, który najczęściej ogranicza trwałość całego układu |
| Szczotki | Przekazują prąd do komutatora | Zużywają się eksploatacyjnie, pylą i wymagają kontroli docisku |
| Łożyska | Utrzymują osiowe i promieniowe prowadzenie wału | Hałas, luz i wzrost temperatury często zaczynają się właśnie tutaj |
| Wał | Przenosi moment obrotowy na obciążenie | Musi być dobrze współosiowy; bicie wału od razu pogarsza komutację i łożyskowanie |
| Obudowa i chłodzenie | Chronią wnętrze i odprowadzają ciepło | Przy słabym chłodzeniu rośnie temperatura uzwojeń i spada trwałość izolacji |
W opisach technicznych warto odróżniać wirnik od twornika. Wirnik to część obracająca się, a twornik to uzwojenie, w którym zachodzi właściwa zamiana energii; w praktyce te nazwy bywają mieszane, ale dla diagnostyki dobrze jest je rozumieć osobno. Gdy już wiemy, z czego silnik jest zbudowany, można przejść do tego, jak te elementy współpracują podczas pracy.

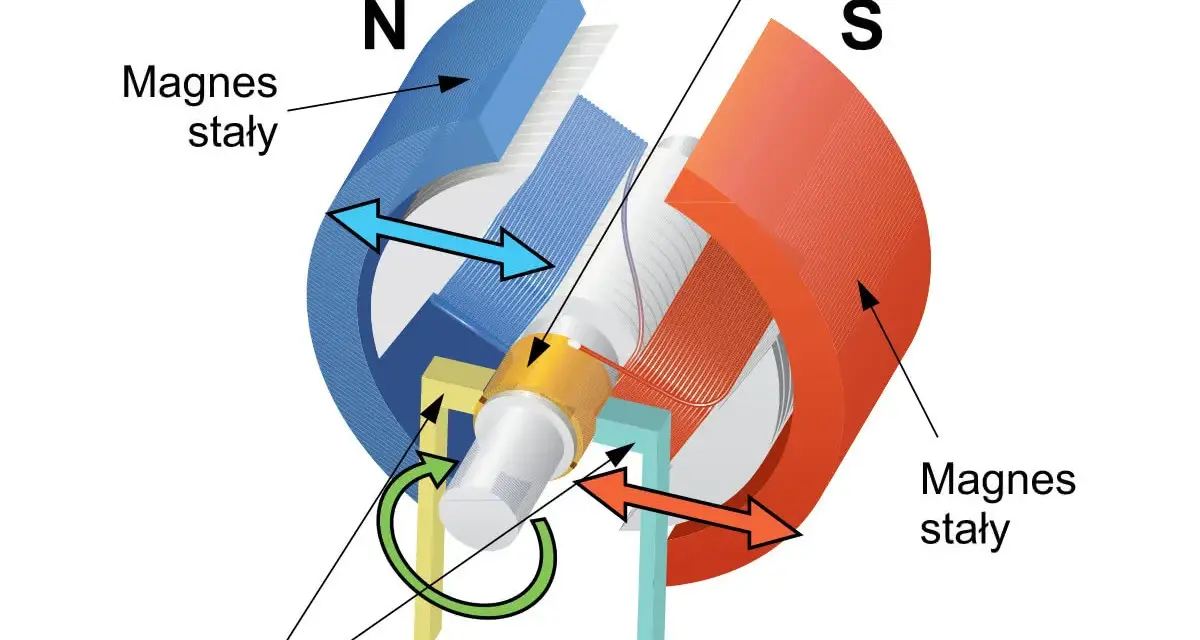

Jak z tych części powstaje moment obrotowy
Zasada działania silnika DC jest prosta w teorii, ale bardzo ważna w eksploatacji. Prąd płynie przez szczotki do komutatora, dalej do uzwojeń wirnika, a przewodnik z prądem znajdujący się w polu magnetycznym jest „wypycha-ny” przez siłę elektromagnetyczną. Suma tych sił daje moment obrotowy na wale.- Do silnika trafia napięcie z zasilacza lub sterownika.
- Szczotki przekazują prąd na segmenty komutatora.
- Komutator zasila odpowiednie uzwojenia wirnika.
- Pole wirnika oddziałuje z polem statora i powstaje ruch obrotowy.
- Komutator zmienia połączenia tak, aby moment obracał wirnik dalej w tę samą stronę.
Wraz ze wzrostem prędkości wirnik zaczyna wytwarzać SEM wsteczną, czyli napięcie przeciwne do zasilania. To naturalnie ogranicza prąd, dlatego przy większym obciążeniu silnik pobiera więcej energii, a przy zbyt małym napięciu po prostu traci moment. W utrzymaniu ruchu to bardzo praktyczna wskazówka: jeśli obroty spadają mimo poprawnego zasilania, szukam przeciążenia, problemu mechanicznego albo kłopotów z komutacją. Ta logika pracy tłumaczy też, dlaczego w praktyce tak ważne są szczotki, komutator i ich zużycie.
Jakie odmiany konstrukcyjne spotyka się najczęściej
Jeżeli patrzeć szerzej na napędy prądu stałego, nie każdy silnik wygląda tak samo. W zastosowaniach przemysłowych spotyka się zarówno klasyczne konstrukcje szczotkowe, jak i rozwiązania, które odchodzą od szczotek na rzecz komutacji elektronicznej. To ważne, bo wybór architektury od razu wpływa na serwis, hałas, trwałość i koszt eksploatacji.
| Wariant | Co go wyróżnia | Plusy | Ograniczenia |
|---|---|---|---|
| Silnik z magnesami trwałymi | Pole statora tworzą magnesy, a regulacja odbywa się głównie przez napięcie i sterowanie | Prosta budowa, małe gabaryty, dobra dynamika | Szczotki i komutator nadal się zużywają |
| Silnik ze wzbudzeniem elektromagnetycznym | Pole magnetyczne wytwarzają uzwojenia wzbudzenia | Większa elastyczność charakterystyki, sensowny wybór dla większych maszyn | Większa złożoność i bardziej wymagający serwis |
| Silnik bezżelazowy / coreless | Wirnik ma bardzo małą bezwładność | Bardzo szybka reakcja, płynna praca, dobre sterowanie w precyzyjnych układach | Wrażliwszy na przeciążenia i złe warunki termiczne |
| Silnik bezszczotkowy BLDC | Komutacja odbywa się elektronicznie, bez klasycznych szczotek | Mniej części zużywalnych, niższe wymagania serwisowe, większa trwałość w pracy ciągłej | Wymaga sterownika i nie jest zamiennikiem 1:1 dla każdego silnika szczotkowego |
W praktyce różnica między wersją szczotkową a bezszczotkową bywa kluczowa nie przy zakupie, tylko po kilku miesiącach eksploatacji. Jeśli napęd pracuje długo, pod zmiennym obciążeniem albo w środowisku, w którym każdy przestój kosztuje, brak szczotek szybko staje się realną przewagą. To prowadzi wprost do pytania, które elementy zużywają się najszybciej i jak je rozpoznać.
Co najczęściej się zużywa i dlaczego to widać od razu
Najbardziej eksploatowaną strefą jest zespół szczotka-komutator. Tam pojawia się tarcie, pylenie, lokalne nagrzewanie i mikrowyładowania, a każdy z tych objawów zostawia ślad w pracy silnika. Z mojego doświadczenia wynika, że wiele awarii zaczyna się subtelnie: najpierw rośnie pobór prądu albo temperatura, dopiero później pojawia się hałas i wyraźne iskrzenie.
| Objaw | Najbardziej prawdopodobna przyczyna | Co to oznacza dla napędu |
|---|---|---|
| Pylenie szczotek i skrócenie ich długości | Zbyt wysoka prędkość, długi czas pracy, zbyt duży prąd lub słaby docisk | Spada pewność kontaktu i rośnie iskrzenie |
| Nierówne iskrzenie na komutatorze | Zabrudzenie, nierówna powierzchnia, uszkodzony segment albo problem z uzwojeniem | Komutacja staje się niestabilna, a komutator szybciej się niszczy |
| Głośna, szorstka praca | Łożyska, niewspółosiowość lub luz mechaniczny | Rośnie tarcie, a wraz z nim temperatura i pobór energii |
| Zapach przegrzanego lakieru | Przeciążenie lub słabe chłodzenie uzwojeń | Izolacja starzeje się szybciej, a ryzyko zwarcia rośnie |
| Spadek prędkości pod obciążeniem | Przeciążenie, zbyt niskie napięcie albo problem z komutacją | Silnik pracuje poza swoim optymalnym punktem |
Ważne jest jedno rozróżnienie: drobne, krótkie iskrzenie przy pracy szczotek może się zdarzać, ale wyraźny łuk, czarne osady i miejscowe przypalenia nie są normalne. Zwykle sygnalizują, że silnik pracuje za ciężko, ma zły docisk szczotek albo komutator jest już po prostu zużyty. Jeżeli problem się pojawił, najważniejsze jest szybkie odróżnienie usterki elektrycznej od mechanicznej.
Jak diagnozować problem bez rozbierania całego napędu
Ja zaczynam od pomiarów i obserwacji, a dopiero później od rozbiórki. W wielu przypadkach wystarczy porównać prąd, temperaturę, dźwięk i zachowanie silnika przy różnych obciążeniach, żeby zawęzić źródło kłopotu do kilku elementów. Taka kolejność oszczędza czas i nie powoduje niepotrzebnego demontażu sprawnych części.
| Co obserwuję | Co może oznaczać | Pierwszy krok diagnostyczny |
|---|---|---|
| Wyższy prąd niż zwykle | Większe tarcie, przeciążenie lub pogorszenie komutacji | Porównanie z punktem referencyjnym przy tym samym obciążeniu |
| Wyraźnie wyższa temperatura obudowy | Brak chłodzenia, przeciążenie albo problem z łożyskami | Sprawdzenie przepływu powietrza, wentylacji i stanu mechanicznego |
| Wibracje i hałas | Łożyska, niewyważenie lub luz wału | Ocena stanu łożysk i osiowości napędu |
| Przerywana praca i skoki obrotów | Zużycie szczotek, zabrudzenie komutatora lub niestabilne zasilanie | Kontrola szczotek, komutatora i napięcia zasilającego |
| Silne iskrzenie przy jednym położeniu wału | Lokalne uszkodzenie komutatora lub uzwojenia | Test pracy w różnych pozycjach i oględziny segmentów |
Przy silnikach szczotkowych nie bagatelizuję też warunków otoczenia. Pył przewodzący, mgła olejowa i wilgoć potrafią skrócić życie komutatora szybciej niż sama liczba godzin pracy. Z kolei częste rozruchy i rewersy mocniej obciążają szczotki niż równomierny bieg ustalony. Po diagnostyce zostaje jeszcze dobór napędu do samej aplikacji, a to właśnie on decyduje o trwałości całego układu.
Na co zwracać uwagę przy doborze napędu do maszyny
W utrzymaniu ruchu nie patrzę wyłącznie na moc znamionową. Liczy się przede wszystkim profil obciążenia, czyli to, jak silnik pracuje w czasie: czy rusza rzadko, czy robi dziesiątki cykli na godzinę, czy działa ciągle, a może tylko w krótkich impulsach. Dwa napędy o tej samej mocy mogą zachowywać się zupełnie inaczej, jeśli jeden pracuje w trybie ciągłym, a drugi w intensywnym cyklu start-stop.
| Warunek pracy | Co ma największe znaczenie | Ryzyko przy złym doborze |
|---|---|---|
| Praca ciągła S1 | Chłodzenie, zapas termiczny i stabilna komutacja | Przegrzewanie uzwojeń i szybsze starzenie izolacji |
| Częste starty i zatrzymania | Odporność szczotek, jakość komutatora i sterowanie prądem rozruchowym | Szybsze zużycie elementów stykowych |
| Środowisko zapylone lub wilgotne | Uszczelnienie, osłona komutatora i dobre odprowadzanie ciepła | Zabrudzenie kontaktów i spadek niezawodności |
| Duża dynamika i szybka zmiana kierunku | Niska bezwładność wirnika i poprawne sterowanie | Szarpanie, większe straty i gorsza powtarzalność ruchu |
| Praca cykliczna S3 | Bilans nagrzewania i chłodzenia w całym cyklu | Pozornie poprawna praca, ale nadmierne nagrzewanie po dłuższym czasie |
Zbyt duży silnik nie zawsze rozwiązuje problem. Jeśli napęd pracuje poza optymalnym zakresem obciążenia albo w złych warunkach chłodzenia, sam „zapas mocy” niewiele daje. Lepiej dobrać konstrukcję do rzeczywistego profilu pracy, niż później ratować się częstymi przeglądami i wymianą części. Z tych powodów konstrukcja silnika i warunki pracy zawsze powinny być analizowane razem, nie osobno.
Co da się zyskać, znając konstrukcję przed przeglądem lub modernizacją
- Szybciej rozróżniam, czy problem wynika z elektryki, czy z mechaniki.
- Łatwiej planuję części eksploatacyjne, zamiast reagować dopiero po awarii.
- Widzę, kiedy wystarczy poprawa chłodzenia, a kiedy sens ma już wymiana całego napędu.
- Nie mylę naturalnego zużycia szczotek z objawami uszkodzenia uzwojeń lub łożysk.
- Przy modernizacji mogę świadomie porównać silnik szczotkowy z bezszczotkowym, a nie wybierać tylko po cenie zakupu.
Jeśli mam wskazać jedną rzecz, która naprawdę robi różnicę w praktyce, to jest nią obserwacja strefy komutacji i temperatury pracy. Właśnie tam najczęściej zaczyna się degradacja napędu, a nie w katalogowej mocy czy średnicy obudowy. Gdy silnik pracuje długo, ciężko i w trudnym środowisku, częściej rozważam zmianę architektury napędu niż kolejne doraźne naprawy klasycznej komutacji.
