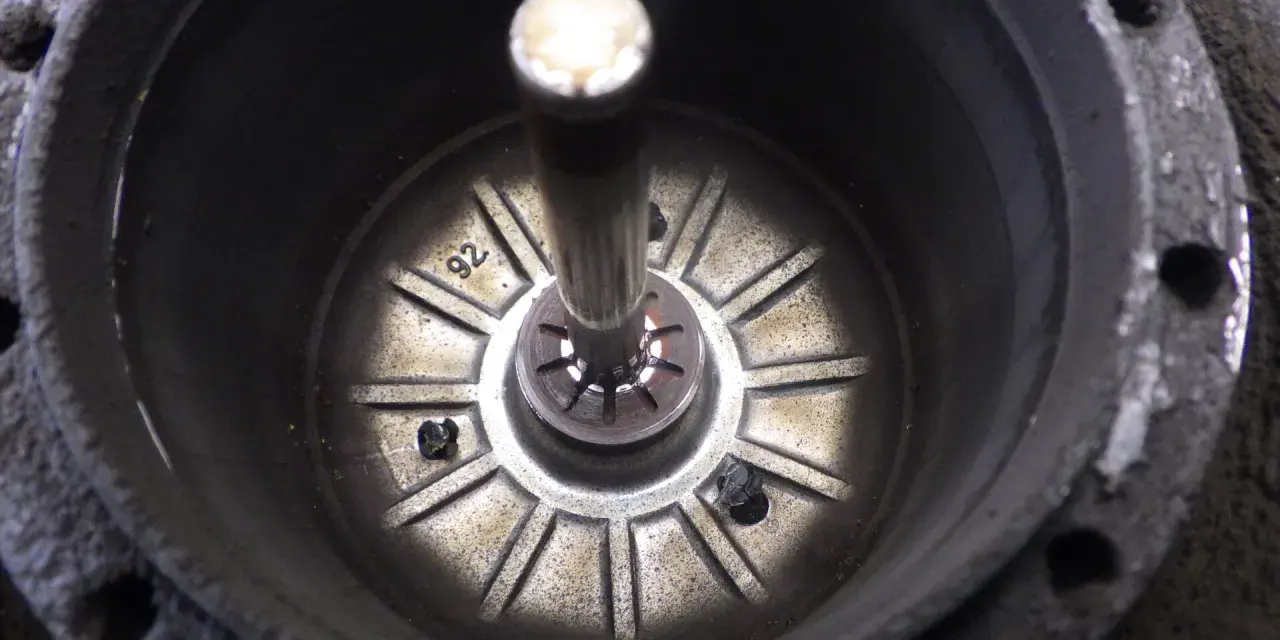

W zastosowaniach napędowych liczy się nie tylko sama nośność elementu, ale też to, jak układ zachowa się przy dużej prędkości, pod obciążeniem i w podwyższonej temperaturze. Łożyska wysokoobrotowe nie są zwykłym podparciem wału, bo tutaj o trwałości decydują detale: smarowanie, preload, sztywność i czystość montażu. W tym artykule pokazuję, jak je dobierać, czym różnią się najważniejsze konstrukcje i które błędy najczęściej kończą się przegrzaniem albo przedwczesnym zużyciem.
Co trzeba wiedzieć, żeby łożysko nie przegrzało się przy dużej prędkości
- Granica pracy zależy od typu łożyska, materiału, obciążenia, smaru, sposobu smarowania i temperatury otoczenia.
- Gdy prędkość zbliża się do 70% prędkości granicznej, zwykły smar często przestaje wystarczać.
- W aplikacjach szybkobieżnych najczęściej sprawdzają się łożyska skośne, a przy wyższych wymaganiach także wersje hybrydowe.
- Za dużo smaru bywa tak samo groźne jak jego niedobór, bo podnosi temperaturę i zwiększa straty.
- Precyzja montażu i czystość decydują o trwałości równie mocno jak sama klasa dokładności.
Co naprawdę ogranicza prędkość łożyska
W praktyce nie patrzę na prędkość w oderwaniu od reszty układu. Najbardziej użyteczny jest dla mnie współczynnik n·dm, czyli iloczyn prędkości obrotowej i średnicy średniej łożyska. Im wyższa wartość, tym większe wymagania wobec smarowania, chłodzenia i jakości wykonania całego zespołu.
To właśnie temperatura najczęściej stawia granicę szybciej niż sama nośność. Gdy rośnie tarcie, film smarny słabnie, luz roboczy zmienia się pod wpływem rozszerzalności cieplnej, a układ traci stabilność. Dlatego przy doborze sprawdzam nie tylko katalogową prędkość, ale też:
- rodzaj obciążenia i jego kierunek,
- wymaganą sztywność wrzeciona lub wału,
- materiał bieżni i elementów tocznych,
- typ smaru albo oleju,
- metodę doprowadzania środka smarnego,
- rzeczywistą temperaturę pracy w obudowie.
Jeżeli prędkość w aplikacji przekracza około 70% prędkości granicznej, traktuję to już jako strefę wymagającą świadomego doboru smaru lub oleju do pracy szybkobieżnej. Gdy to rozumiem, łatwiej dobrać samą konstrukcję, bo nie każde łożysko znosi ten sam kompromis między prędkością a sztywnością.
Jakie konstrukcje najlepiej pracują przy dużych obrotach
| Typ łożyska | Kiedy ma sens | Mocna strona | Na co uważać |
|---|---|---|---|
| Łożysko kulkowe skośne | Wrzeciona, głowice, napędy, w których liczy się także obciążenie osiowe | Najwyższe prędkości spośród precyzyjnych rozwiązań i dobra praca w zestawach | Wymaga poprawnego preloadu i nie daje takiej sztywności jak konstrukcje walcowe |
| Łożysko walcowe precyzyjne | Gdy priorytetem jest sztywność promieniowa i stabilność wału | Bardzo dobra sztywność i wysoka odporność na obciążenia promieniowe | Słabiej znosi obciążenia osiowe, więc często pracuje jako element układu, a nie jedyne łożysko |
| Łożysko hybrydowe z elementami ceramicznymi | Ekstremalnie szybkie wrzeciona, napędy z falownikiem, układy o wysokiej temperaturze pracy | Niższe tarcie, mniejsze nagrzewanie, lepsza odporność na prędkość i często także izolacja elektryczna | Zwykle wyższy koszt, który ma sens tylko wtedy, gdy rzeczywiście walczysz z temperaturą lub prędkością |
| Łożysko kulkowe zwykłe | Napędy ogólnego przeznaczenia i aplikacje, w których prędkość jest ważna, ale nie skrajna | Prosta konstrukcja, niski hałas, dobra uniwersalność | Nie jest pierwszym wyborem, gdy wchodzisz w naprawdę wymagający zakres wysokich obrotów |

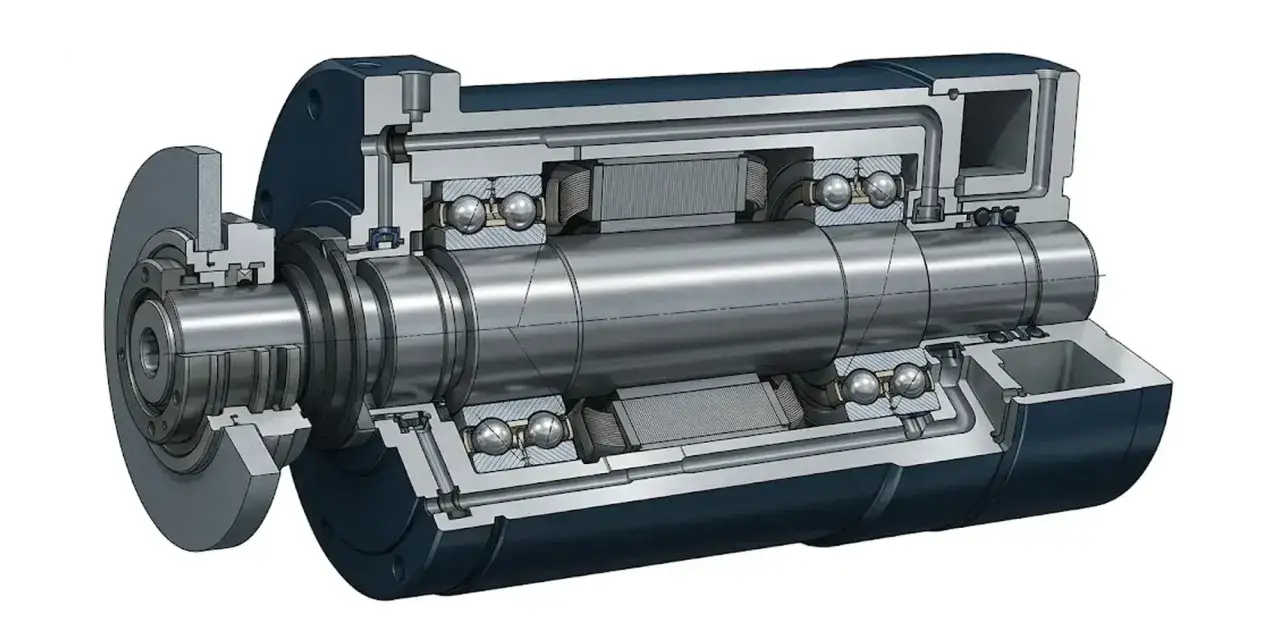

W obrabiarkach często spotykam układ, w którym po stronie narzędzia pracuje zestaw łożysk skośnych, a po stronie przeciwnej łożysko walcowe przejmujące rozszerzalność cieplną wału. Taki układ daje sztywność tam, gdzie jest najbardziej potrzebna, i pozwala utrzymać stabilność przy dużej prędkości.
Jeżeli priorytetem staje się jeszcze niższe tarcie albo lepsza odporność na nagrzewanie, sens mają wersje hybrydowe z kulkami ceramicznymi. Ceramiczny element toczny zmniejsza masę wirującą i pomaga obniżyć temperaturę, ale nie w każdym napędzie opłaca się ekonomicznie. Sama geometria nie wystarczy jednak, jeśli dobór nie pasuje do konkretnej maszyny, więc przechodzę do praktycznych scenariuszy.
Jak dobrać łożysko do napędu, wrzeciona lub pompy
Dobór zawsze zaczynam od aplikacji, nie od katalogu. Inaczej patrzy się na wrzeciono obrabiarki, inaczej na silnik z falownikiem, a jeszcze inaczej na pompę albo sprężarkę, które muszą pracować długo i stabilnie w trybie ciągłym.
Wrzeciona obrabiarek
Tu najważniejsze są dokładność, sztywność i kontrola temperatury. W praktyce wybieram rozwiązania z rodziny łożysk skośnych, często w zestawach, bo dobrze przenoszą jednocześnie obciążenia promieniowe i osiowe. Jeśli maszyna pracuje bardzo szybko, a każdy stopień mniej na temperaturze ma znaczenie, rozważam także wersje hybrydowe. Wrzeciono nie wybacza luzów montażowych ani niechlujnego smarowania, bo nawet mały błąd od razu widać w jakości obróbki.
Silniki i napędy z falownikiem
W napędach z przemiennikiem częstotliwości nie patrzę wyłącznie na prędkość. Dochodzi jeszcze temat prądów łożyskowych, które potrafią zostawiać charakterystyczne ślady na bieżniach. W takich układach sens mają łożyska hybrydowe albo izolowane, bo pomagają ograniczyć ryzyko uszkodzeń elektrycznych. Jeśli układ pracuje przy podwyższonej temperaturze, liczy się też odporność smaru i stabilność koszyka.
Przeczytaj również: Klej do gwintów - jaki wybrać? Niebieski, czerwony, zielony?
Pompy, sprężarki i wentylatory
W tych maszynach ważne są długie przebiegi i powtarzalność. Sama prędkość bywa wysoka, ale często jeszcze ważniejsze jest to, czy łożysko pracuje w czystym środowisku i czy smar ma szansę utrzymać właściwy film przez cały interwał. Przy pompach i sprężarkach zwracam uwagę na szczelność, stabilność smaru i to, czy obciążenie nie zmienia się gwałtownie wraz z procesem. Zbyt „mocne” łożysko bez właściwego smarowania nie rozwiąże problemu, więc następny krok dotyczy właśnie środka smarnego.
Smarowanie jest ważniejsze niż sama nazwa łożyska
Przy szybkiej pracy smarowanie przestaje być dodatkiem, a staje się częścią projektu. W wielu aplikacjach sprawdza się smar o mineralnej bazie i z zagęszczaczem litowym, ale przy wyższych prędkościach i temperaturach lepiej działa środek syntetyczny albo układ olejowy. Kluczowe jest to, żeby smar ograniczał tarcie, a nie zamieniał się w źródło dodatkowego ciepła.
| Metoda smarowania | Kiedy ją wybieram | Plus | Ograniczenie |
|---|---|---|---|
| Smar plastyczny o wysokim parametrze prędkości | W wielu wrzecionach i napędach, gdy układ ma pracować możliwie prosto | Prosty montaż, dobra ochrona i niższa złożoność instalacji | Przy bardzo dużej prędkości lub temperaturze może być za słaby |
| Smar syntetyczny | Gdy liczy się wysoka prędkość, wyższa temperatura albo długi czas pracy | Lepsza stabilność termiczna i zwykle niższe straty | Wymaga sprawdzenia zgodności z poprzednim środkiem smarnym |
| Obieg oleju | Przy wysokiej prędkości i potrzebie skutecznego chłodzenia | Dobra kontrola temperatury i możliwość odprowadzania ciepła | Większa złożoność układu i koszt instalacji |
| Wtrysk oleju | Przy bardzo wysokich prędkościach i intensywnym nagrzewaniu | Skuteczne chłodzenie i precyzyjne podanie oleju | Wymaga dopracowanego układu podawania, a sama struga musi mieć odpowiednią energię |
| Olej-powietrze | Gdy trzeba dozować minimalną ilość środka smarnego bardzo dokładnie | Bardzo dobre rozwiązanie dla układów szybkobieżnych | Najbardziej wymagające pod względem czystości i kontroli instalacji |
- Wstępne wypełnienie smarem powinno zwykle obejmować mniej niż 30% wolnej przestrzeni w łożysku.
- W łożyskach oporowych do śrub napędowych często stosuje się około 25-35% wolnej przestrzeni.
- Po świeżym smarowaniu uruchamiam układ na niskich obrotach, żeby nadmiar smaru mógł się rozprowadzić i zostać wypchnięty z kontaktu.
- Przy bardzo wysokich prędkościach wtrysk oleju musi mieć odpowiednią energię, a w praktyce przyjmuje się, że struga powinna być na tyle szybka, by przebić turbulencje wokół łożyska.
- Przed zmianą środka smarnego zawsze sprawdzam zgodność baz olejowych i zagęszczaczy, bo mieszanie przypadkowych smarów rzadko kończy się dobrze.
W dobrze ustawionym układzie smar ma pracować cicho i stabilnie, a nie „nadrabiać” błędy montażu. Po smarowaniu zostaje już tylko ustawienie samego łożyska w osi, a to właśnie tam najłatwiej popełnić kosztowny błąd.
Montaż, luz i preload decydują o temperaturze
Nawet najlepszy dobór przegrywa na etapie montażu, jeśli luz, pasowanie albo preload są ustawione na oko. W łożyskach do wysokich obrotów kilka mikrometrów potrafi zmienić temperaturę pracy bardziej niż różnica między dwiema klasami produktów.
- Pasowanie wału i oprawy wpływa na luz wewnętrzny albo preload po montażu.
- Współosiowość ma znaczenie, bo nawet niewielkie odchylenie zwiększa lokalne obciążenia i temperaturę.
- Preload to świadome wstępne dociążenie układu, które usuwa luz i poprawia sztywność.
- Czystość jest krytyczna, bo pył, opiłki i resztki starego smaru szybko uszkadzają powierzchnie toczne.
- Narzędzia montażowe muszą pasować do typu łożyska, a nie do tego, co akurat jest pod ręką w warsztacie.
W łożyskach walcowych ze stożkowym otworem preload ustawia się już w trakcie montażu przez dociągnięcie pierścienia wewnętrznego na stożkowe gniazdo. To wygodne rozwiązanie, ale tylko wtedy, gdy od początku kontroluje się siłę osadzenia i zmianę luzu. Gdy po wymianie nowy element szybko się grzeje, bardzo często winny jest właśnie zbyt ciasny montaż albo źle dobrany preload, a nie sam produkt. Po montażu pozostaje już tylko obserwacja symptomów, które zdradzają problem wcześniej niż awaria.
Jak rozpoznaję, że problem zaczyna się od smarowania albo zanieczyszczeń
Najwięcej czasu w utrzymaniu ruchu oszczędza nie samo gaszenie awarii, tylko wczesne rozpoznanie sygnałów ostrzegawczych. Przy szybkich łożyskach pierwszy sygnał zwykle daje temperatura, potem hałas, a dopiero na końcu pojawia się widoczne uszkodzenie bieżni.
| Objaw | Najczęstsza przyczyna | Co sprawdzam najpierw |
|---|---|---|
| Rosnąca temperatura | Za dużo smaru, za mało smaru, zbyt duży preload, za mały luz, za wysoka prędkość | Ilość środka smarnego, pasowania i temperaturę obudowy |
| Równy, narastający hałas | Uboga warstwa smaru, zanieczyszczenia, ślady zużycia na bieżniach | Czystość układu, uszczelnienia i stan powierzchni tocznych |
| Przebarwienia lub nalot na bieżni | Przegrzanie, zły smar, woda albo pył w układzie | Rodzaj smaru, sposób dozowania i szczelność |
| Łuszczenie powierzchni | Przeciążenie, błędny montaż, niewspółosiowość | Osadzenie, geometrię wału i oprawy oraz historię obciążenia |
| Rowkowanie lub charakterystyczne ślady na bieżni | Prądy łożyskowe w napędach z falownikiem | Izolację elektryczną, stan uziemienia i dobór konstrukcji łożyska |
Przy zanieczyszczeniu nie ma jednego uniwersalnego interwału relubrykacji. Ja opieram się wtedy na trendzie temperatury, analizie drgań i historii konkretnej maszyny, bo praktyka bywa ważniejsza niż katalogowa reguła. W napędach z falownikiem dochodzi jeszcze temat prądów błądzących, więc wersja hybrydowa albo izolowana ma sens nie dlatego, że jest modna, tylko dlatego, że rozwiązuje realny problem eksploatacyjny. To prowadzi już wprost do pytania, co daje największy efekt, gdy układ zaczyna sprawiać kłopoty.
Co zrobiłbym najpierw w zakładzie, który traci łożyska na wysokich obrotach
- Sprawdziłbym realną prędkość pracy i porównał ją z granicą dla konkretnego typu łożyska, zamiast zakładać, że katalog wszystko załatwia.
- Zweryfikowałbym ilość smaru i sposób jego podawania, bo nadmiar potrafi podnieść temperaturę szybciej niż niedobór przy umiarkowanych obrotach.
- Skontrolowałbym preload, pasowania i współosiowość, bo to one najczęściej decydują o tym, czy układ będzie stabilny po wymianie.
- W maszynach z falownikiem sprawdziłbym ryzyko prądów łożyskowych i rozważyłbym konstrukcję hybrydową lub izolowaną.
- Gdy problemem jest nie tylko prędkość, ale też temperatura, przeszedłbym z prostego smaru na układ olejowy albo olejowo-powietrzny.
Jeśli miałbym zostawić tylko jedną praktyczną zasadę, byłaby prosta: nie ulepszaj samego łożyska, dopóki nie upewnisz się, że układ smarowania, montaż i chłodzenie pracują poprawnie. W szybkich napędach to właśnie spójność całego zestawu decyduje o trwałości, a nie pojedyncza cecha z katalogu.
