W napędach i utrzymaniu ruchu połączenie sworzniowe sprawdza się tam, gdzie element ma się obracać, wychylać albo pracować z niewielkim zakresem ruchu, a jednocześnie musi być łatwy do demontażu. To rozwiązanie jest proste konstrukcyjnie, ale w praktyce wymaga dobrego doboru średnicy sworznia, zabezpieczenia osiowego i pasowania otworów. Właśnie od tych detali zależy, czy przegub będzie pracował latami, czy zacznie wybijać otwory już po kilku miesiącach.
Najważniejsze rzeczy, które decydują o trwałości takiego przegubu
- Sworzeń pracuje głównie na ścinanie i nacisk powierzchniowy, a w praktyce także na zginanie.
- W jednym elemencie osadza się go zwykle ciasno, a w drugim zostawia luz roboczy, żeby umożliwić ruch.
- Najczęstsze problemy to luz, owalizacja otworów, brak smaru i źle dobrane zabezpieczenie osiowe.
- W maszynach mobilnych, siłownikach i cięgnach to jedno z najbardziej serwisowalnych rozwiązań.
- Jeśli konstrukcja ma przenosić duży moment skręcający, zwykle lepiej sprawdza się inne połączenie.

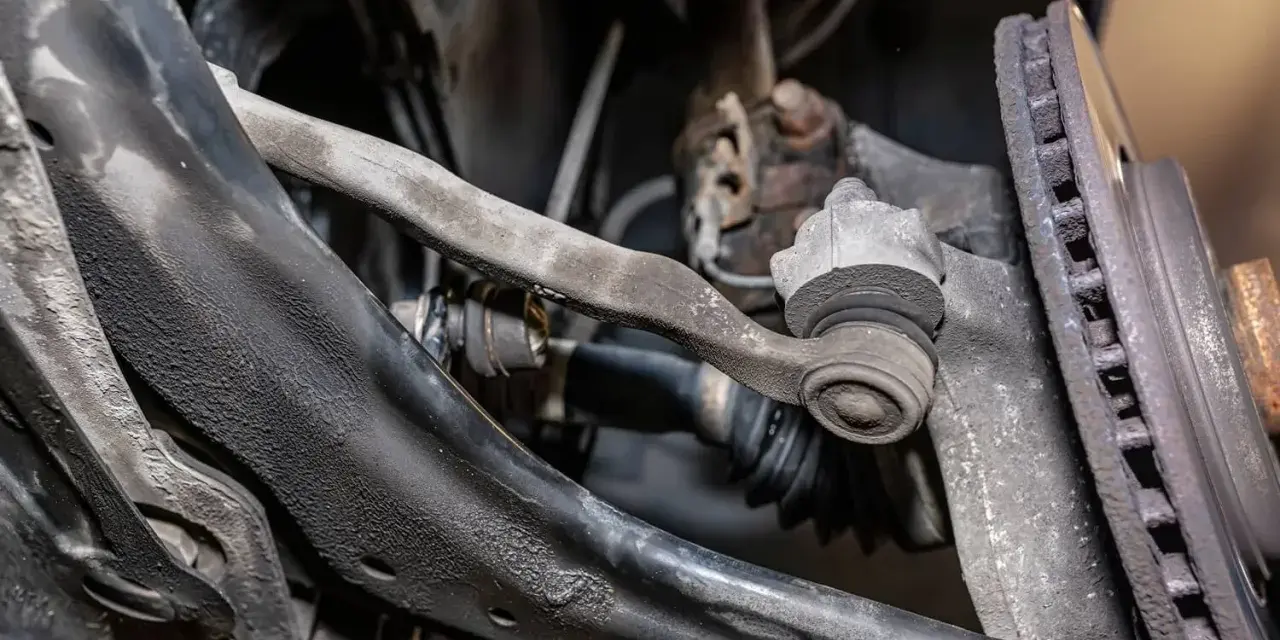

Na czym polega taki przegub i dlaczego działa
Sworzeń to krótki trzpień, który łączy dwa elementy tak, aby mogły poruszać się względem siebie. W idealnym modelu sam sworzeń przenosi ścinanie, a ucho i widełki przyjmują nacisk na powierzchni otworu. W realnej maszynie pojawia się też zginanie, bo zawsze występuje pewien luz, uderzenia i zmienne obciążenie. Dlatego nie traktuję takiego rozwiązania jak zwykłego bolca, tylko jak element ruchomy, który pracuje pod obciążeniem.
Najważniejsza różnica między sworzniem a typową śrubą jest prosta: śruba ma przede wszystkim dociskać, a sworzeń ma umożliwiać ruch. Jeśli ktoś próbuje zamienić jedno na drugie bez sprawdzenia pasowania i obciążeń, kończy się to biciem, szybkim zużyciem albo wyrwaniem zabezpieczenia. W utrzymaniu ruchu to częsty błąd, bo mechanicznie wszystko wygląda poprawnie, ale eksploatacyjnie nie daje już żadnego zapasu.
Właśnie dlatego warto najpierw zobaczyć, z jakich elementów taki przegub powinien się składać i które detale naprawdę robią różnicę.
Z czego składa się dobry przegub ze sworzniem
| Element | Rola w układzie | Na co patrzę w praktyce |
|---|---|---|
| Sworzeń | Przenosi obciążenie i tworzy oś obrotu | Średnica, materiał, odporność na ścieranie i sposób zabezpieczenia przed wysunięciem |
| Ucho i widełki | Tworzą gniazdo dla sworznia | Grubość ścianki, współosiowość otworów i stan powierzchni otworów |
| Tuleja lub panewka | Przyjmuje zużycie zamiast drogiego korpusu | Czy da się ją łatwo wymienić i czy współpracuje ze smarowaniem |
| Zabezpieczenie osiowe | Chroni przed wysunięciem sworznia | Zawleczka, nakrętka samohamowna, pierścień osadczy albo łeb sworznia |
| Smar | Ogranicza tarcie i fretting, czyli drobne wycieranie przy mikroruchach | Dostęp do punktu smarowania i sensowny interwał obsługi |
W polskich zakładach spotyka się sworznie gładkie i kształtowe, a także wykonania zgodne z takimi oznaczeniami jak DIN 1444, PN-EN 22341 czy PN 83002. W praktyce ważniejsze od samej nazwy normy jest to, czy element da się bezpiecznie zamontować, przesmarować i później wymienić bez rozwiercania całej konstrukcji. Ja zawsze zwracam uwagę na to, czy otwór ma przejąć zużycie sam, czy ma je przejąć tuleja, bo to decyduje o kosztach serwisu.
Gdy budowa jest już jasna, łatwiej ocenić, w jakich maszynach i układach napędowych takie rozwiązanie ma największy sens.
Gdzie w napędach i utrzymaniu ruchu sprawdza się najlepiej
Takie przeguby spotyka się wszędzie tam, gdzie potrzebny jest ruch obrotowy, niewielka niewspółosiowość albo szybki demontaż w serwisie. Najczęściej widzę je w maszynach mobilnych, siłownikach, cięgnach oraz mechanizmach korbowych. Tam ważna jest nie tylko nośność, ale też odporność na udary, pył i częste przestoje serwisowe.
| Zastosowanie | Dlaczego sworzeń ma sens | Co zwykle jest problemem |
|---|---|---|
| Łyżki koparek i ładowarek | Duży zakres ruchu i łatwa wymiana na placu | Pył, woda, brak smaru i szybkie wybicie otworów |
| Siłowniki i cięgna | Dobrze znoszą niewielką niewspółosiowość | Udar przy końcu skoku i luz po czasie |
| Mechanizmy korbowe | Prosto zamieniają ruch prostoliniowy na obrotowy | Zmęczenie materiału i nierówna praca przy zużyciu |
| Rolki prowadzące i klapy serwisowe | Ułatwiają szybki montaż i dostęp podczas przeglądu | Korozja i zapieczenie po długim postoju |
To rozwiązanie działa najlepiej tam, gdzie przegub ma pracować przewidywalnie, a nie przenosić duży moment skręcający. Jeśli potrzebna jest sztywność albo wysoka precyzja pozycjonowania, trzeba rozważyć inne połączenie. Tę granicę warto znać od razu, bo źle dobrany sworzeń potrafi dać fałszywe poczucie prostoty.
Skoro wiemy już, gdzie takie złącze ma sens, przechodzę do tego, co najczęściej decyduje o jego trwałości: średnicy, pasowania i zabezpieczenia osiowego.
Jak dobrać średnicę, pasowanie i zabezpieczenie
Ja zaczynam od pytania, czy przegub ma pracować sporadycznie, czy niemal bez przerwy, i czy obciążenie będzie spokojne, czy udarowe. Od tego zależy, czy ważniejsza będzie łatwość demontażu, czy minimalny luz roboczy. W praktyce sworzeń powinien być dobrany nie tylko do siły, ale też do nacisku na ściankę otworu i sposobu smarowania.
Najczęściej przyjmuje się zasadę, że w jednym elemencie sworzeń siedzi ciasno, a w drugim ma luz roboczy, żeby umożliwić ruch. Jeśli luz jest zbyt duży, przegub zaczyna stukać i wybijać otwory. Jeśli wszystko jest zbyt ciasne, montaż i demontaż stają się kłopotliwe, a tarcie rośnie. Tę równowagę da się utrzymać tylko wtedy, gdy od początku planuje się także zabezpieczenie osiowe.
| Rozwiązanie | Kiedy ma sens | Plus | Minus |
|---|---|---|---|
| Zawleczka | Lekkie i średnie obciążenia, szybki serwis | Tania, prosta, łatwa do wymiany | Wymaga otworu i dobrej kontroli montażu |
| Nakrętka samohamowna | Gdy ważniejsza jest pewność dociśnięcia | Dobre zabezpieczenie przed samoodkręceniem | Potrzebuje miejsca i regularnej kontroli |
| Pierścień osadczy | Gdy konstrukcja ma mało miejsca | Kompaktowe rozwiązanie | Wymaga rowka i precyzji montażu |
| Łeb sworznia | Gdy wystarczy blokada z jednej strony | Prosta geometria | Ogranicza możliwości montażowe |
W praktyce nie kupuję sworznia „na oko”. Sprawdzam, czy element ma współpracować z tuleją, czy bez niej, czy zabezpieczenie da się założyć bez siłowania się z konstrukcją i czy po kilku przeglądach nadal będzie można go wyjąć bez niszczenia otworu. To właśnie na tym etapie najczęściej pojawia się różnica między rozwiązaniem trwałym a takim, które tylko wygląda solidnie.
Gdy dobór jest zrobiony dobrze, kolejnym pytaniem staje się już nie „czy to zadziała”, tylko „po czym poznam, że zaczyna się zużywać”.
Jak rozpoznać zużycie, zanim pojawi się awaria
Zużycie takiego przegubu zwykle nie przychodzi nagle. Najpierw pojawia się lekki luz, potem stukanie przy zmianie kierunku ruchu, a dopiero później wyraźna deformacja otworu. W serwisie najgorsze jest to, że ten proces długo wygląda niewinnie. Maszyna jeszcze pracuje, ale coraz większa część obciążenia przechodzi przez krawędzie otworów zamiast przez całą powierzchnię styku.
| Objaw | Co zwykle oznacza | Co robię dalej |
|---|---|---|
| Stukanie przy zmianie kierunku | Luz roboczy urósł ponad bezpieczny poziom | Sprawdzam sworzeń, otwór i tuleję |
| Rdzawy pył lub ciemny nalot | Fretting, brak smaru albo początek korozji | Czyszczę, smaruję i oceniam geometrię otworów |
| Trudny demontaż | Zapieczenie, korozja lub zatarcie | Nie wybijam na siłę, tylko wyprasowuję i oceniam stan gniazda |
| Nierówny ruch elementu | Owalizacja jednej strony albo problem ze współosiowością | Sprawdzam, czy korpus nie pracuje już mimośrodowo |
Jeśli zużycie jest widoczne w samym otworze, wymiana samego sworznia zwykle nie wystarczy. Wtedy trzeba myśleć o tulei naprawczej, rozwierceniu albo wymianie większego zespołu. To właśnie dlatego rozpoznanie objawów na wczesnym etapie oszczędza więcej niż późniejsza, nawet bardzo sprawna naprawa.
Skoro wiemy już, jak odczytać symptomy zużycia, warto przejść przez sam serwis krok po kroku, bo tu najłatwiej o uszkodzenia wtórne.
Jak serwisować i demontować bez psucia otworów
Przy demontażu zawsze zaczynam od odciążenia elementu i jego podparcia. Dopiero potem zdejmuję zawleczkę, nakrętkę lub pierścień. Jeśli sworzeń jest zapieczony, nie próbuję rozwiązywać problemu samym młotkiem, bo wtedy bardzo łatwo uszkodzić krawędź otworu, a to przenosi koszt z taniego elementu na drogi korpus.
- Odciążam przegub i stabilizuję cały układ.
- Usuwam zabezpieczenie osiowe i odkładam je tylko wtedy, gdy nadaje się jeszcze do ponownego użycia, choć zwykle wolę nowe.
- Wybijam lub wyprasowuję sworzeń w osi, bez uderzania po krawędzi otworu.
- Czyszczę gniazdo z zabrudzeń, rdzy i starego smaru.
- Sprawdzam, czy otwór nie jest owalny i czy tuleja nie ma wyraźnych rys lub rowków.
- Składam układ z nowym zabezpieczeniem i odpowiednim smarem.
W praktyce jedna zasada oszczędza najwięcej czasu: jeśli otwór jest już wybity, nowy sworzeń nie naprawi starej geometrii. Wtedy problem wróci bardzo szybko, tylko z nowym elementem na liście strat. Z tego powodu przy przeglądach traktuję sworzeń i tuleję jako zestaw eksploatacyjny, a nie dwa niezależne detale.
To prowadzi do kolejnego pytania, które pojawia się zawsze przy doborze przegubów: kiedy lepiej zrezygnować ze sworznia i wybrać inne rozwiązanie.
Kiedy lepiej sięgnąć po inne rozwiązanie
Sworzeń nie jest odpowiedzią na każdy problem. Jeśli konstrukcja ma przenosić duży moment skręcający, lepsze będą połączenia wpustowe albo wielowypustowe. Jeśli trzeba tylko ustalić położenie dwóch części, zwykle wystarczy kołek. Jeśli połączenie ma być sztywne i nie ma w nim pracy ruchowej, śruba z odpowiednim dociskiem bywa właściwszym wyborem niż element przegubowy.
| Rozwiązanie | Najlepsze zastosowanie | Główna zaleta | Ograniczenie |
|---|---|---|---|
| Sworzeń | Ruch obrotowy i przeguby | Prosty serwis i dobra tolerancja ruchu | Zużycie otworów przy braku kontroli |
| Kołek | Ustalanie położenia | Tani i prosty | Słabo znosi pracę dynamiczną |
| Śruba | Połączenie sztywne | Silny docisk elementów | Nie jest dobra jako oś ruchu |
| Wpust lub wielowypust | Przenoszenie momentu obrotowego | Duża nośność skrętna | Większa złożoność i koszt |
W praktyce najczęstszy błąd polega na tym, że projektant albo serwisant wybiera rozwiązanie „najprostsze w montażu”, a nie „najlepsze dla danego ruchu”. Ja patrzę na to odwrotnie: najpierw określam ruch, obciążenie i warunki pracy, a dopiero potem dobieram detal. To zwykle oszczędza najwięcej czasu i pieniędzy.
Co naprawdę wydłuża życie przegubu
Jeśli mam zostawić jedną zasadę, to taką: taki przegub przegrywa nie na teorii nośności, tylko na detalu eksploatacyjnym. Najczęściej zawodzą trzy rzeczy: zbyt duży luz, brak smaru i źle dobrane zabezpieczenie osiowe. Sam sworzeń bywa solidny, ale jeśli otwór pracuje już mimośrodowo, całość zużywa się lawinowo.
- Planuję wymianę zanim otwór stanie się owalny.
- Nie zostawiam metal-metal bez smarowania, jeśli układ pracuje pod obciążeniem i w zanieczyszczeniu.
- Po każdym demontażu zakładam nowe zabezpieczenie, a nie element „jeszcze dobry”.
W dobrze zaprojektowanym układzie największą przewagę daje nie sam sworzeń, tylko możliwość szybkiej wymiany zużywalnych części bez niszczenia korpusu. Tak właśnie patrzę na przeguby w napędach i utrzymaniu ruchu: jako na elementy eksploatacyjne, które mają pracować przewidywalnie, a potem równie przewidywalnie się wymieniać.
