Silnik bezszczotkowy działa inaczej niż klasyczny napęd z komutatorem, a właśnie ta różnica decyduje o jego trwałości, sprawności i kulturze pracy. Najprościej opisać, jak działa silnik bezszczotkowy, jako układ, w którym wirnik z magnesami trwałymi obraca się dzięki kolejno przełączanym uzwojeniom stojana sterowanym elektronicznie. W praktyce oznacza to mniej elementów zużywających się mechanicznie, lepszą kontrolę obrotów i większą swobodę w automatyce oraz utrzymaniu ruchu.
Najważniejsze fakty o pracy napędu bezszczotkowego
- Wewnątrz pracują dwa główne elementy: wirnik z magnesami i stojan z uzwojeniami, a komutację przejmuje elektronika.
- Najczęściej spotkasz sterowanie w 6 krokach albo bardziej płynne sterowanie polowo zorientowane.
- Położenie wirnika ustala się czujnikami Halla, enkoderem albo metodą bezczujnikową na podstawie siły elektromotorycznej wstecznej.
- Brak szczotek usuwa jeden z głównych punktów zużycia, ale nie zwalnia z kontroli łożysk, chłodzenia i elektroniki mocy.
- Ten typ napędu szczególnie dobrze sprawdza się w wentylatorach, pompach, serwonapędach i narzędziach o dużej gęstości mocy.

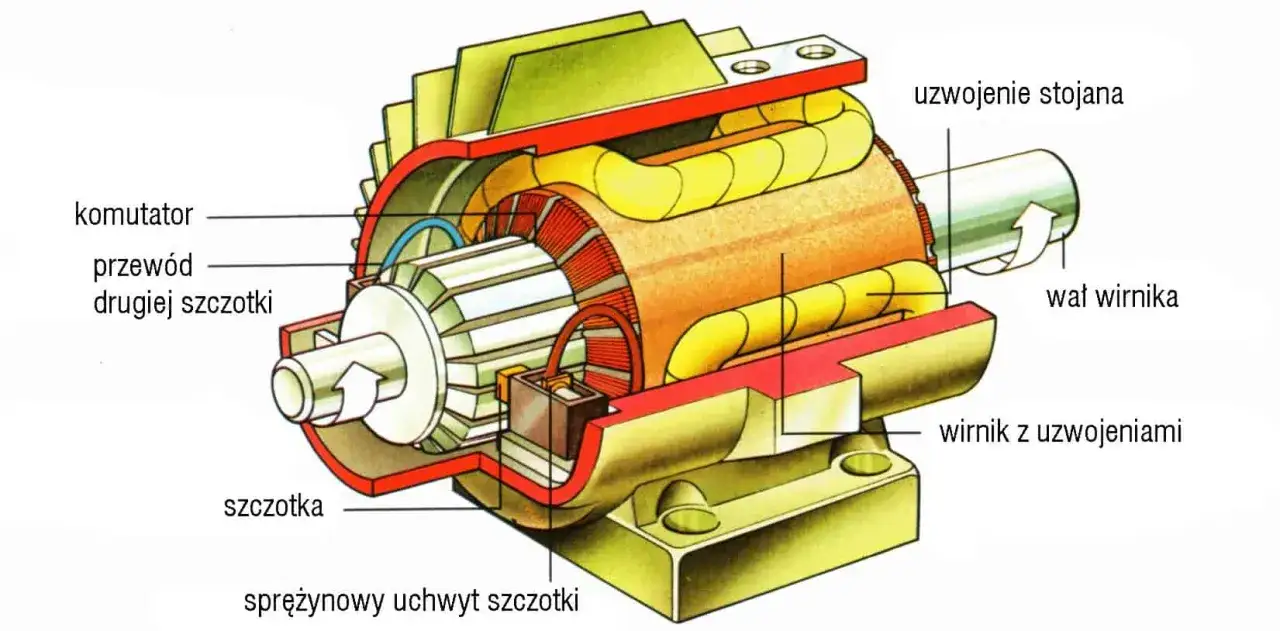

Co jest w środku i dlaczego brak szczotek ma znaczenie

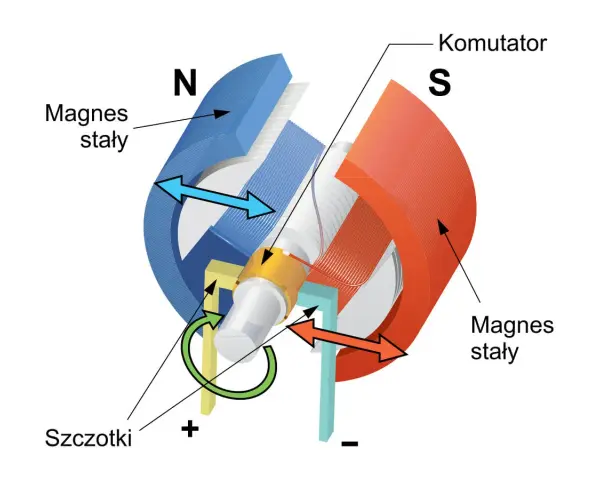

Najprostszy obraz tego napędu jest taki: stojan stoi nieruchomo, a wirnik niesie magnesy trwałe. Zamiast mechanicznego komutatora, który w klasycznym silniku przełącza prąd przez szczotki, tutaj robi to sterownik. To właśnie on podaje prąd na odpowiednie uzwojenia w takiej kolejności, by wytworzyć wirujące pole magnetyczne i „ciągnąć” wirnik za sobą.
Ta różnica ma bardzo konkretne skutki. Brak szczotek oznacza mniej tarcia, mniej iskrzenia i brak jednego z najbardziej oczywistych elementów zużywalnych. W praktyce przekłada się to na wyższą sprawność, cichszą pracę i możliwość uzyskania dużej prędkości obrotowej bez problemów typowych dla kontaktu ślizgowego. Jednocześnie nie ma tu magii: jeśli usuniesz szczotki, odpowiedzialność przenosi się na elektronikę mocy, czujniki i jakość chłodzenia.
W zakładach przemysłowych widzę to często tak samo: napęd bezszczotkowy nie wymaga już wymiany szczotek, ale wymaga rozsądnego doboru sterownika, ochrony termicznej i kontroli warunków pracy. Żeby zrozumieć, skąd bierze się płynny ruch, trzeba zajrzeć do samej komutacji.
Jak przebiega komutacja krok po kroku
Komutacja to po prostu przełączanie prądu w uzwojeniach tak, aby pole magnetyczne „przesuwało się” po stojanie. W typowym trójfazowym silniku bezszczotkowym sterownik nie zasila wszystkich faz jednakowo naraz, tylko wybiera odpowiednią parę uzwojeń i zmienia ją w sekwencji zależnej od położenia wirnika.
- Sterownik odczytuje lub estymuje położenie wirnika.
- Włącza dwa z trzech uzwojeń, a trzecie pozostawia chwilowo bez zasilania.
- Prąd wytwarza pole magnetyczne, które ustawia wirnik w odpowiednim kierunku.
- Gdy wirnik przesunie się o kolejny odcinek, sterownik przełącza fazy.
- Ten cykl powtarza się zwykle w 6 krokach na jeden cykl elektryczny.
Warto tu doprecyzować jedną rzecz, bo łatwo o pomyłkę: 6 kroków komutacji nie oznacza 6 kroków na jeden obrót mechaniczny. Liczba obrotów zależy od liczby par biegunów w wirniku. Przy kilku parach biegunów jeden obrót mechaniczny obejmuje kilka cykli elektrycznych, dlatego w praktyce prędkość obrotowa i częstotliwość komutacji nie są tym samym.
W bardziej zaawansowanych układach sterownik nie ogranicza się do prostego przełączania. Potrafi tak modulować prąd, żeby moment był gładszy, a drgania i hałas niższe. To prowadzi wprost do pytania, skąd układ wie, gdzie dokładnie znajduje się wirnik.
Czujniki Halla i tryb bez czujników nie robią tego samego
Położenie wirnika można wykrywać na dwa główne sposoby. Pierwszy to czujniki Halla, które reagują na pole magnetyczne i dają sterownikowi jednoznaczny sygnał, gdzie jest rotor. Drugi to sterowanie bezczujnikowe, czyli sensorless, w którym sterownik analizuje napięcie indukowane w uzwojeniach przez obracające się magnesy, czyli tak zwaną siłę elektromotoryczną wsteczną.
| Metoda | Jak ustala położenie wirnika | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Czujniki Halla | Bezpośrednio wykrywają zmianę pola magnetycznego wirnika | Dają pewny start od zera i ułatwiają pracę przy małych obrotach | Dodają okablowanie, elementy i punkt potencjalnej awarii |
| Sensorless | Analizuje sygnał back-EMF w uzwojeniach | Upraszcza konstrukcję i zmniejsza liczbę czujników | Najtrudniej działa przy starcie i bardzo niskich obrotach |
Najważniejsza praktyczna granica jest prosta: sensorless potrzebuje ruchu, żeby dobrze „widzieć” wirnik. Im szybciej się obraca, tym wyraźniejszy sygnał back-EMF. Przy zerowych albo bardzo niskich obrotach ten sygnał bywa zbyt mały, więc start pod obciążeniem staje się trudniejszy. Z kolei czujniki Halla dają większą pewność ruszenia z miejsca, ale podnoszą złożoność układu.
Jeżeli napęd ma wystartować z pełnym obciążeniem, rozpędzać ciężki mechanizm albo pracować dokładnie od zera, ja zwykle patrzę przychylniej na wersję z czujnikami. Gdy priorytetem jest prostota i mniejsza liczba komponentów, wersja bezczujnikowa ma sens, ale trzeba świadomie zaakceptować jej ograniczenia.
Sterowanie trapezowe a FOC w praktyce
Nie każdy silnik bezszczotkowy pracuje w ten sam sposób. W praktyce najczęściej spotyka się dwa podejścia: prostsze sterowanie sześciostopniowe, często nazywane trapezowym, oraz bardziej zaawansowane sterowanie polowo zorientowane, czyli FOC. Oba są elektroniczną komutacją, ale różnią się płynnością momentu, wymaganiami obliczeniowymi i kulturą pracy.
| Rodzaj sterowania | Co daje | Gdzie ma sens | O czym pamiętać |
|---|---|---|---|
| Trapezowe, 6 kroków | Prostsza elektronika, niższa złożoność, dobre tempo reakcji | Wentylatory, pompy, prostsze napędy pomocnicze | Większe tętnienia momentu, głośniejsza praca i mniej płynny start |
| FOC | Bardziej płynny moment, lepsza sprawność i lepsza kontrola przy niskich obrotach | Serwonapędy, robotyka, automatyka precyzyjna, bardziej wymagające maszyny | Większe wymagania wobec sterownika, strojenia i pomiaru prądu |
Wiele osób wrzuca wszystkie silniki bezszczotkowe do jednego worka, ale to zbyt duże uproszczenie. Ta sama maszyna może pracować bardzo dobrze zarówno w prostym trybie komutacji, jak i w sterowaniu sinusoidalnym, jeśli reszta układu jest do tego przygotowana. W praktyce najczęściej wybór nie brzmi „czy to działa”, tylko „czy ma działać taniej i prościej, czy płynniej i dokładniej”.
Falownik w takim układzie zwykle korzysta z trójfazowego mostka tranzystorowego, najczęściej z sześciu elementów mocy. To już nie jest mechanika, tylko elektronika, więc kolejny krok prowadzi do utrzymania ruchu: co się zużywa, a co nie.
Co to oznacza dla utrzymania ruchu
Z punktu widzenia UR największa zmiana jest oczywista: znika regularna obsługa szczotek i komutatora. To od razu zmniejsza ryzyko iskrzenia, pylenia i awarii wynikających z kontaktu ślizgowego. Nie znaczy to jednak, że napęd staje się bezobsługowy. Znika jeden problem, ale zostają łożyska, chłodzenie, elektronika mocy, okablowanie i czujniki.
Jeżeli patrzę na taki napęd w zakładzie, zwracam uwagę przede wszystkim na:
- temperaturę obudowy i sterownika, bo przegrzanie szybko skraca żywotność podzespołów,
- wibracje i hałas łożysk, które często zużywają się szybciej niż sama elektronika,
- drożność kanałów chłodzenia i stan wentylatora, jeśli jest zastosowany,
- jakość połączeń przewodów, zwłaszcza przy czujnikach Halla i zasilaniu falownika,
- ślady zabrudzeń, wilgoci i pyłu, bo napęd bezszczotkowy nie lubi trudnego środowiska bardziej niż klasyczny silnik.
W praktyce ogromne znaczenie ma też diagnostyka sterownika. Nowoczesny układ potrafi pokazać przeciążenie, zbyt wysoki prąd rozruchowy, błąd czujnika albo problem z synchronizacją. To cenna przewaga, bo skraca czas szukania przyczyny, ale tylko wtedy, gdy ktoś faktycznie korzysta z tych danych. A skoro o błędach mowa, warto nazwać te najczęstsze, bo właśnie one generują najwięcej niepotrzebnych problemów.
Najczęstsze błędy przy doborze i uruchomieniu
W mojej ocenie większość kłopotów z napędami bezszczotkowymi nie wynika z samej technologii, tylko z błędnego założenia, że „skoro to nowocześniejsze, to zadziała samo”. Nie zadziała, jeśli układ zostanie dobrany bez uwzględnienia obciążenia, warunków środowiskowych i charakterystyki rozruchu.
- Dobór trybu bezczujnikowego tam, gdzie napęd musi ruszać spod dużego obciążenia lub z bardzo małej prędkości.
- Za mały zapas prądowy falownika, przez co start kończy się przeciążeniem albo niepewną synchronizacją.
- Ignorowanie bezwładności mechaniki, co skutkuje zbyt agresywną rampą i wyłączaniem zabezpieczeń.
- Brak ekranowania, filtracji i poprawnego prowadzenia kabli przy dłuższych odcinkach między sterownikiem a silnikiem.
- Myślenie, że brak szczotek oznacza brak przeglądów, podczas gdy łożyska i chłodzenie nadal wymagają uwagi.
Do tego dochodzi jeszcze jeden szczegół, który często umyka przy uruchomieniu: napęd bezszczotkowy bywa bardzo czuły na parametry sterownika. Zbyt słabo ustawiony limit prądu, źle dobrana mapa przyspieszeń albo błędna kalibracja czujników mogą dać efekt gorszy niż w prostym silniku szczotkowym. Nie dlatego, że technologia jest słaba, tylko dlatego, że jest bardziej zależna od jakości całego układu.
To prowadzi do prostego pytania: gdzie taki napęd naprawdę daje największy zwrot z inwestycji, a gdzie lepiej zostać przy prostszym rozwiązaniu?
Gdzie napęd bezszczotkowy daje największy efekt
Najwięcej zysku widać tam, gdzie liczy się sprawność przy zmiennym obciążeniu, płynna regulacja i długi czas pracy. W takich aplikacjach różnica między rozwiązaniem klasycznym a bezszczotkowym bardzo szybko odbija się na zużyciu energii, jakości procesu albo częstotliwości serwisu.
| Zastosowanie | Dlaczego ten napęd pasuje | Na co uważać |
|---|---|---|
| Wentylatory i dmuchawy | Wysoka sprawność przy regulacji obrotów i cichsza praca | Chłodzenie i pył w kanałach powietrznych |
| Pompy | Precyzyjne sterowanie wydatkiem i dobra efektywność w szerokim zakresie pracy | Start pod ciśnieniem i warunki pracy uszczelnień |
| Serwonapędy i robotyka | Dokładna kontrola momentu i ruchu, szybka reakcja na zmianę obciążenia | Strojenie regulatora i dobór enkodera lub innego sprzężenia zwrotnego |
| Elektronarzędzia i maszyny mobilne | Duża gęstość mocy i wysoka sprawność przy zasilaniu bateryjnym | Temperatura, kurz i ograniczona przestrzeń na odprowadzanie ciepła |
W urządzeniach prostych, które mają tylko obracać się stabilnie i tanio, klasyczny silnik nadal bywa rozsądnym wyborem. Z kolei tam, gdzie proces wymaga lepszej kontroli, mniejszego hałasu i niższych kosztów energii w dłuższym horyzoncie, napęd bezszczotkowy zwykle wygrywa. Ja patrzę na to praktycznie: jeśli dany układ ma pracować wiele godzin dziennie, a każda przerwa kosztuje czas lub jakość, bezszczotkowa konstrukcja przestaje być luksusem, a staje się narzędziem do ograniczania ryzyka.
Trzy rzeczy, które sprawdzam przed wdrożeniem w linii
Przed decyzją o wdrożeniu nie zaczynam od katalogu, tylko od pytania o profil pracy. Czy napęd ma startować spod obciążenia, czy pracuje głównie w stabilnym zakresie obrotów, czy może musi reagować na częste zmiany kierunku? To właśnie te odpowiedzi najczęściej decydują o tym, czy lepszy będzie prostszy układ, wersja z czujnikami, czy bardziej zaawansowane sterowanie FOC.
- Moment startowy - jeśli rozruch ma być ciężki, wersja z czujnikami zwykle daje większy margines bezpieczeństwa.
- Warunki środowiskowe - pył, wilgoć i temperatura wpływają równie mocno na elektronikę, jak na sam silnik.
- Wymagana jakość ruchu - im gładszy moment i lepsza regulacja, tym większy sens ma bardziej zaawansowane sterowanie.
Jeżeli te trzy punkty są jasno ustalone, dobór napędu przestaje być zgadywaniem. Wtedy łatwiej dobrać nie tylko sam silnik, lecz także sterownik, zabezpieczenia i sposób diagnostyki, czyli to, co w praktyce decyduje o tym, czy układ będzie pracował stabilnie przez lata, czy zacznie generować niepotrzebne przestoje.
