Gdy silnik zaczyna hałasować, a temperatura oprawy rośnie, problem często nie leży w całym napędzie, lecz w źle dobranym albo zużytym łożysku. W tym artykule porządkuję rodzaje łożysk stosowanych w maszynach i pokazuję, czym różnią się pod względem przenoszenia obciążeń, prędkości, odporności na niewspółosiowość oraz wymagań serwisowych. Dodaję też praktyczne wskazówki, które pomagają dobrać właściwe rozwiązanie do silnika, przekładni, przenośnika lub maszyny produkcyjnej.
Najważniejsze informacje o łożyskach w napędach
- Łożyska kulkowe dobrze sprawdzają się przy wysokich prędkościach i umiarkowanych obciążeniach.
- Łożyska wałeczkowe przenoszą większe obciążenia promieniowe, ale zwykle pracują wolniej.
- Łożyska stożkowe obsługują jednocześnie siły promieniowe i osiowe, dlatego często trafiają do piast i przekładni.
- Łożyska samonastawne pomagają, gdy wał i oprawa nie są idealnie ustawione.
- O trwałości decydują nie tylko typ i rozmiar, ale również smarowanie, pasowanie, czystość oraz montaż.

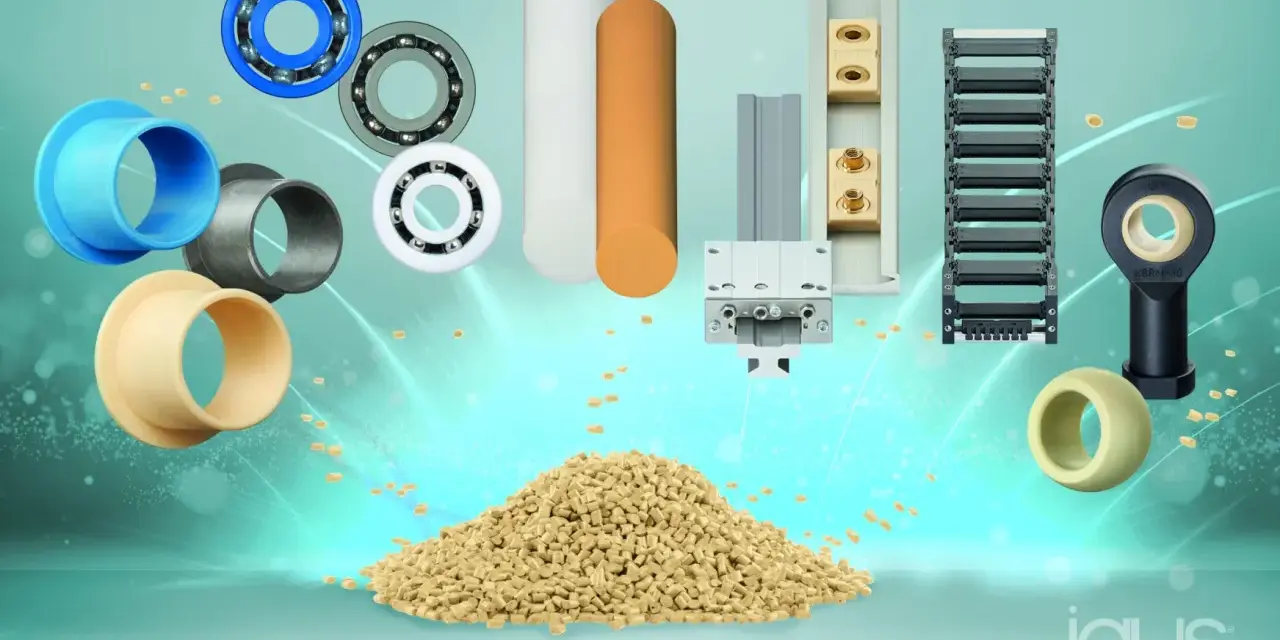

Jak uporządkować rodzaje łożysk
Najprostszy podział prowadzi do dwóch grup. Łożyska toczne wykorzystują kulki albo wałeczki, które toczą się między pierścieniami. Łożyska ślizgowe nie mają elementów tocznych, ponieważ wał współpracuje bezpośrednio z tuleją lub powierzchnią ślizgową.
W utrzymaniu ruchu ważniejszy od samej nazwy jest sposób pracy. Zawsze sprawdzam cztery rzeczy: czy dominuje obciążenie promieniowe, osiowe czy kombinowane, jak wysoka jest prędkość, czy występuje niewspółosiowość oraz w jakim środowisku pracuje maszyna. Dopiero później wybieram konkretną konstrukcję i oznaczenie katalogowe.| Grupa | Największa zaleta | Typowe ograniczenie | Przykładowe zastosowanie |
|---|---|---|---|
| Łożyska kulkowe | Małe opory i wysoka prędkość | Mniejsza nośność przy dużym obciążeniu | Silniki, wentylatory, pompy |
| Łożyska wałeczkowe | Duża nośność promieniowa | Większe opory i niższa prędkość | Przekładnie, walce, kruszarki |
| Łożyska ślizgowe | Odporność na udary i prostota | Większe tarcie przy rozruchu | Zawiasy, wolnoobrotowe mechanizmy, przeguby |
W katalogach spotkamy jeszcze podział według kierunku obciążenia: na promieniowe, które podpierają wał prostopadle do jego osi, oraz osiowe, przeznaczone do sił działających wzdłuż osi. Wiele konstrukcji łączy obie funkcje, ale zwykle jedna z nich pozostaje dominująca.
Łożyska kulkowe do szybkich i uniwersalnych napędów
Jednorzędowe łożyska kulkowe zwykłe
To najczęściej spotykana konstrukcja w maszynach przemysłowych. Bieżnie mają głębokie rowki, dzięki czemu łożysko przenosi głównie obciążenie promieniowe, ale także umiarkowane siły osiowe w obu kierunkach. Niski moment tarcia sprzyja wysokiej prędkości, cichej pracy i ograniczeniu strat energii.
Stosuje się je w silnikach elektrycznych, rolkach przenośników, wentylatorach, pompach i małych przekładniach. W praktyce często wybieram wersję uszczelnioną, gdy liczy się szybki montaż i ograniczenie ryzyka zabrudzenia. Nie oznacza to jednak, że każde uszczelnione łożysko nadaje się do wysokiej temperatury lub dużej prędkości.
Łożyska kulkowe skośne
W tej konstrukcji siła działa pod określonym kątem do bieżni. Dzięki temu łożysko przenosi obciążenia promieniowe i osiowe jednocześnie, dlatego znajduje zastosowanie w wrzecionach, pompach, przekładniach i zespołach wymagających dokładnego prowadzenia wału.
Pojedyncze łożysko skośne najlepiej radzi sobie z siłą osiową w jednym kierunku. Gdy obciążenie zmienia kierunek albo potrzebna jest większa sztywność, stosuje się parę łożysk, często z odpowiednim napięciem wstępnym. Zbyt duży preload, czyli wstępne napięcie, szybko podnosi temperaturę i skraca trwałość.
Łożyska kulkowe wahliwe i oporowe
Łożyska wahliwe tolerują niewielką niewspółosiowość między wałem a oprawą. Pomagają tam, gdzie wał ugina się pod obciążeniem albo korpus maszyny nie zachowuje idealnej geometrii. Trzeba jednak pamiętać, że ich głównym zadaniem są siły promieniowe, a nie duże obciążenia osiowe.
Łożyska oporowe kulkowe projektuje się przede wszystkim do przenoszenia sił osiowych. Dobrze działają przy odpowiednim kierunku obciążenia, lecz zwykle nie powinny przejmować znaczących sił promieniowych. Właśnie ten błąd, czyli zastępowanie łożyska promieniowego oporowym, zdarza się w prostych mechanizmach częściej, niż powinien.
Łożyska wałeczkowe do dużych obciążeń
Wałeczki tworzą z bieżniami kontakt liniowy, a nie punktowy jak kulki. Większa powierzchnia styku daje wyższą nośność, ale zwykle zwiększa tarcie i ogranicza dopuszczalną prędkość. Dlatego do szybkiego wentylatora najczęściej wybierze się kulki, a do ciężko obciążonego walca lub przekładni wałeczki.
Walce cylindryczne
Łożyska cylindryczne są bardzo mocne przy obciążeniach promieniowych. W zależności od wykonania mogą też przejmować ograniczone siły osiowe. Wersje z oznaczeniami NU, N, NNU i NN często pełnią funkcję łożysk swobodnych, pozwalając na osiowe przesunięcie pierścieni wynikające z rozszerzalności cieplnej wału.
To istotne w silnikach, przekładniach i maszynach, w których wał nagrzewa się podczas pracy. Zablokowanie obu końców bez uwzględnienia wydłużenia cieplnego może wywołać dodatkowe naprężenia, wzrost temperatury i przedwczesne uszkodzenie.
Walce stożkowe
Stożkowe elementy toczne pozwalają przenosić duże obciążenia promieniowe oraz osiowe. Jedno łożysko zazwyczaj obsługuje siłę osiową w jednym kierunku, dlatego w piastach kół i wielu przekładniach stosuje się pary ustawione przeciwstawnie.
Ich zaletą jest wysoka sztywność i dobre prowadzenie wału. Ceną pozostaje większa wrażliwość na prawidłowe ustawienie luzu oraz montaż. Zbyt mocne dokręcenie nakrętki łożyskowej może być równie szkodliwe jak pozostawienie zbyt dużego luzu.
Walce baryłkowe
Łożyska baryłkowe sprawdzają się przy dużych obciążeniach promieniowych, umiarkowanych siłach osiowych i niewspółosiowości. Ich zdolność do samonastawiania jest szczególnie cenna w przenośnikach, wentylatorach przemysłowych, kruszarkach oraz maszynach, w których oprawy znajdują się daleko od siebie.
Nie traktowałbym ich jednak jako lekarstwa na każdą wadę ustawienia. Jeśli wał jest mocno przekoszony, oprawa ma uszkodzone gniazdo albo fundament pracuje, nawet łożysko wahliwe będzie się przegrzewać.
Przeczytaj również: Jaki klej do metalu wybrać? Poradnik - Epoksyd, Cyjanoakryl i inne
Łożyska igiełkowe
Wałeczki igiełkowe są bardzo długie w stosunku do średnicy. Dzięki temu można uzyskać dużą nośność promieniową przy małej wysokości przekroju. To dobre rozwiązanie w skrzyniach biegów, przegubach, mechanizmach podnoszenia i miejscach, w których brakuje przestrzeni na klasyczne łożysko.
Wymagają jednak dokładnego prowadzenia i odpowiedniej twardości powierzchni współpracującej. Nie kompensują dużych błędów współosiowości, a ich zastosowanie do znacznych sił osiowych zwykle wymaga osobnego łożyska oporowego.
Łożyska ślizgowe tam, gdzie liczy się prostota i odporność
W łożysku ślizgowym wał przesuwa się po tulei lub warstwie wykonanej z metalu, tworzywa albo materiału kompozytowego. Przy odpowiednim smarowaniu może powstać film olejowy oddzielający powierzchnie. W innych rozwiązaniach pracę przejmuje materiał samosmarowny, dlatego nie trzeba regularnie dodawać smaru.
Tuleje ślizgowe często wygrywają przy małych prędkościach, ruchu oscylacyjnym i obciążeniach udarowych. Są prostsze, kompaktowe i odporne na częste zmiany kierunku. Z drugiej strony podczas rozruchu mogą mieć większe tarcie, a ich trwałość zależy od nacisku, prędkości i temperatury.
Osobną grupę tworzą przeguby i łożyska ślizgowe wahliwe. Stosuje się je w siłownikach, zawieszeniach, maszynach budowlanych oraz mechanizmach, w których wał nie obraca się pełnym ruchem ciągłym. Przy doborze sprawdzam parametr PV, czyli iloczyn nacisku i prędkości ślizgania. Przekroczenie jego dopuszczalnej wartości może zniszczyć tuleję mimo prawidłowego montażu.
Nie ma sensu zastępować łożyska tocznego tuleją tylko dlatego, że jest tańsza. Jeśli napęd pracuje szybko i długo, opory oraz temperatura mogą zniwelować początkową oszczędność. W wolnoobrotowym przegubie sytuacja może być odwrotna.
Jak dobrać łożysko do konkretnej maszyny
Dobór zaczynam od danych, a nie od średnicy starego elementu. Odczytuję oznaczenie, sprawdzam dokumentację maszyny i ustalam, czy uszkodzenie wynikało ze zużycia, złego smarowania, przeciążenia czy błędu montażowego. Założenie nowej części o tych samych wymiarach nie zawsze usuwa przyczynę awarii.
| Kryterium | Co sprawdzić | Typowa konsekwencja wyboru |
|---|---|---|
| Kierunek siły | Promieniowa, osiowa czy kombinowana | Kulkowe zwykłe, oporowe, skośne lub stożkowe |
| Prędkość obrotowa | Obroty robocze, rozruchy i zmiany prędkości | Najczęściej korzystne są konstrukcje kulkowe |
| Obciążenie | Stałe, zmienne, udarowe oraz jego wielkość | Przy dużych siłach często lepsze są wałeczki |
| Niewspółosiowość | Ugięcie wału i ustawienie opraw | Można rozważyć wykonanie wahliwe lub baryłkowe |
| Środowisko | Pył, woda, wilgoć, temperatura i chemikalia | Potrzebne mogą być uszczelnienia, specjalny smar lub stal nierdzewna |
| Rozszerzalność cieplna | Zmiana długości wału podczas pracy | Jedno łożysko powinno często pełnić funkcję swobodną |
Przy obliczeniach trwałości często korzysta się z parametru L10. Oznacza on teoretyczną trwałość, przy której 90% odpowiednio dobranych łożysk powinno osiągnąć zakładany przebieg bez zmęczeniowego uszkodzenia. To wartość obliczeniowa, a nie obietnica konkretnej liczby godzin, bo zabrudzenie, złe pasowanie i niedostateczne smarowanie potrafią skrócić życie elementu znacznie szybciej.
Sprawdzam również luz wewnętrzny, klasę dokładności, rodzaj koszyka i sposób uszczelnienia. W silniku pracującym w podwyższonej temperaturze może być potrzebny większy luz, natomiast w precyzyjnym wrzecionie ważniejsze będą dokładność, sztywność i napięcie wstępne.
Co najczęściej skraca trwałość łożysk
Najczęstszy błąd to wciskanie pierścienia przez elementy toczne. Siła montażowa powinna przechodzić przez ten pierścień, który jest osadzany. Jeśli nacisk z pierścienia zewnętrznego przeniesie się przez kulki na pierścień wewnętrzny, bieżnie mogą zostać uszkodzone jeszcze przed pierwszym uruchomieniem.Drugim problemem jest brud. Nawet niewielkie cząstki działają jak ścierniwo, dlatego podczas montażu utrzymuję czyste narzędzia, zamknięte opakowanie i zabezpieczony wał. Nie myję fabrycznie nasmarowanego łożyska bez wyraźnej potrzeby, bo usunięcie właściwego smaru może pogorszyć pracę.
Przepełnienie smarem także nie pomaga. Nadmiar środka smarnego powoduje wzrost temperatury i oporów, szczególnie przy wysokich obrotach. Ilość oraz częstotliwość dosmarowywania powinny wynikać z dokumentacji, prędkości, temperatury i warunków środowiskowych.
W diagnostyce obserwuję trzy sygnały: temperaturę, drgania i hałas. Sam dźwięk nie wystarcza do pewnej diagnozy, ale nagła zmiana poziomu drgań, miejscowe przegrzanie albo metaliczne odgłosy są powodem do zatrzymania urządzenia i sprawdzenia smarowania, pasowania oraz współosiowości.
Nie ignoruję też uszczelnień. Łożysko o dobrych parametrach, ale zamontowane w zapylonej oprawie bez ochrony, może zużyć się szybciej niż prostszy model pracujący w czystym środowisku.
Jak uniknąć złego zamiennika w magazynie części
Najbezpieczniej zapisywać pełne oznaczenie, producenta, luz wewnętrzny, rodzaj uszczelnienia i miejsce pracy. Sama średnica otworu oraz średnica zewnętrzna nie opisują jeszcze zdolności łożyska do przenoszenia obciążeń. Dwa elementy o identycznych wymiarach mogą różnić się konstrukcją, luzem i dopuszczalną prędkością.
Przy wymianie sprawdzam także układ łożysk. Jedno z nich może ustalać wał osiowo, a drugie pozwalać mu na niewielkie przesunięcie. Zastąpienie łożyska swobodnego wersją ustalającą może zablokować rozszerzalność cieplną i wywołać awarię po rozgrzaniu napędu.
Moja praktyczna zasada jest prosta: najpierw warunki pracy, później typ, a na końcu oznaczenie. Takie podejście ogranicza kosztowne pomyłki, ułatwia planowanie części zamiennych i zwykle daje lepszy efekt niż dobieranie elementu wyłącznie po cenie lub wyglądzie.
