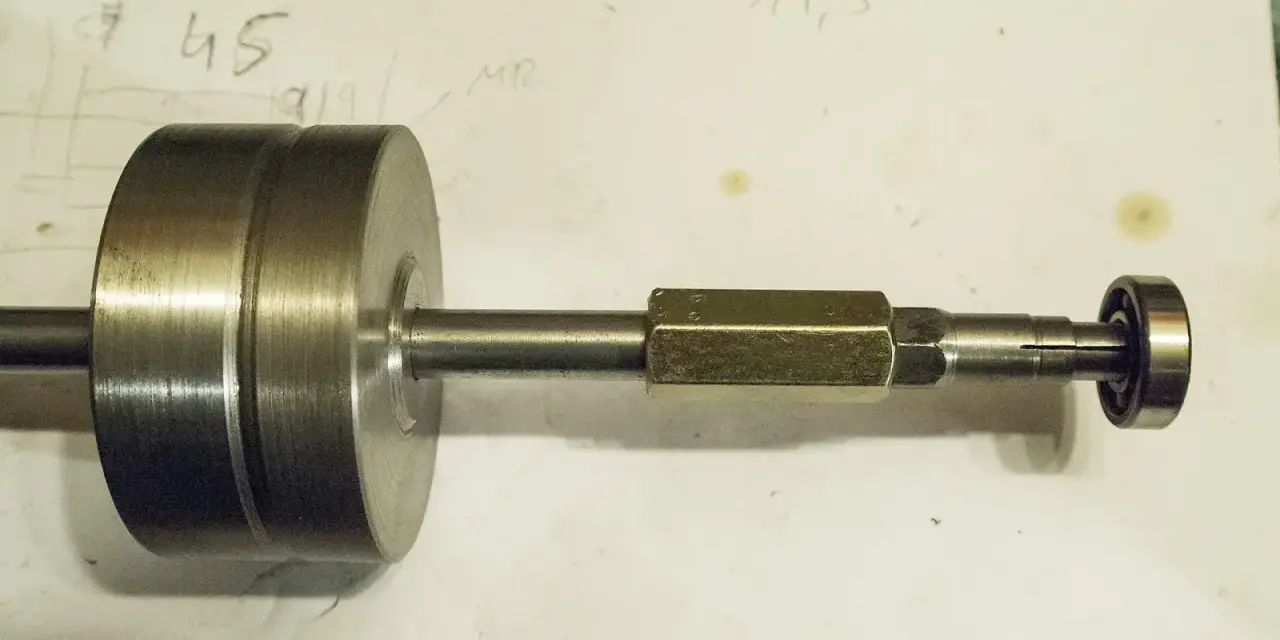

Zakleszczone łożysko potrafi zatrzymać naprawę na wiele godzin, zwłaszcza gdy pod ręką nie ma odpowiedniego narzędzia. Pokażę, jak ściągnąć łożysko bez ściągacza, wykorzystując młotek, pobijak, śrubę, imadło lub kontrolowane podgrzewanie, a także kiedy lepiej poświęcić starą część i ją rozciąć. Najważniejsze będzie jednak rozróżnienie, czy łożysko siedzi na wale, czy w oprawie, ponieważ od tego zależy bezpieczny kierunek działania.
Najważniejsze zasady bezpiecznego demontażu łożyska
- Najpierw usuń zabezpieczenia takie jak pierścień segera, nakrętka, podkładka lub pokrywa.
- Uderzaj wyłącznie w właściwy pierścień: wewnętrzny przy łożysku na wale i zewnętrzny przy łożysku w oprawie.
- Rozkładaj siłę równomiernie, pracując naprzemiennie po przeciwległych stronach.
- Podgrzewaj kontrolowanie, najlepiej nagrzewnicą lub indukcyjnie, a nie otwartym płomieniem.
- Jeśli łożysko jest przeznaczone do wymiany, rozcięcie zapieczonego pierścienia bywa najbezpieczniejszym rozwiązaniem.
Zacznij od ustalenia, gdzie łożysko się zablokowało
Najczęstszy błąd polega na uderzaniu w dostępny fragment łożyska bez sprawdzenia, z czym rzeczywiście jest ciasno spasowany. Łożysko może być osadzone na wale, w gnieździe oprawy albo jednocześnie w obu miejscach. Poszukaj też pierścienia segera, nakrętki, podkładki dystansowej i rantu oprawy, bo jeden pominięty element potrafi całkowicie zablokować demontaż.
Jeżeli łożysko znajduje się na wale, siła powinna działać przez pierścień wewnętrzny. Gdy siedzi w obudowie, nacisk kieruj na pierścień zewnętrzny. Uderzanie w niewłaściwy pierścień przenosi obciążenie przez kulki lub wałeczki, co może uszkodzić bieżnie, a przy okazji zarysować wał albo gniazdo.
Przeczytaj również: Silnik bezszczotkowy - Jak działa? Pełny przewodnik
Przygotuj element do pracy
Unieruchom zespół w imadle albo oprzyj go na stabilnych klockach. Oczyść miejsce osadzenia szczotką drucianą, usuń rdzę i nanieś preparat penetrujący. Przy mocno skorodowanym połączeniu dobrze jest odczekać kilkanaście minut, a przy większej korozji powtórzyć aplikację po kilku godzinach.
Przed rozpoczęciem załóż okulary ochronne i rękawice, ale nie trzymaj dłoni w osi uderzenia. Element powinien być podparty możliwie blisko łożyska, ponieważ luźno wisząca obudowa pochłania energię i zwiększa ryzyko pęknięcia odlewu.
Najprostsza metoda wykorzystuje pobijak i równomierne uderzenia
W przypadku łożyska osadzonego w przelotowej oprawie często wystarczy solidny pobijak, trzpień lub tępy przecinak oraz młotek. Wsuń narzędzie od strony przeciwnej do łożyska i oprzyj je na krawędzi właściwego pierścienia. Nie celuj w koszyk ani w kulki, nawet jeśli są łatwo dostępne.
- Oprzyj oprawę na drewnianych klockach lub stalowych podporach.
- Przyłóż pobijak do pierścienia w punkcie możliwie blisko jego obwodu.
- Wykonaj kilka umiarkowanych uderzeń.
- Przenieś pobijak na przeciwległą stronę i powtarzaj pracę naprzemiennie.
- Po każdym obrocie sprawdź, czy łożysko wysuwa się prosto.
Przydatny jest pobijak z mosiądzu lub miękkiej stali, ponieważ ogranicza ryzyko zadziorów na wale i krawędzi gniazda. Śrubokręt może posłużyć awaryjnie, ale jego końcówka łatwo się ześlizguje i niszczy powierzchnię oporową. Zwykły drewniany klocek sprawdza się tylko przy luźnym, lekko zapieczonym łożysku, nie przy mocnym wcisku.
Jeśli łożysko jest na wale, dostęp do jego tylnej strony bywa ograniczony. Wtedy można oprzeć pobijak o wewnętrzny pierścień i uderzać na zmianę z kilku punktów. Nie próbuj wbijać go między pierścień a wał, bo powstały klin może wygiąć element albo zniszczyć powierzchnię czopa.
Śruba z podkładkami może zastąpić prosty ściągacz
Gdy oprawa ma otwór przelotowy, skuteczniejsza od młotka bywa improwizowana prasa wykonana z gwintowanego pręta lub długiej śruby. Potrzebujesz także dwóch twardych podkładek albo stalowych krążków. Jeden element opiera się o tylną stronę oprawy, a drugi naciska na wyjmowane łożysko.
Śruba powinna przechodzić przez cały zespół możliwie osiowo. Dokręcaj nakrętkę stopniowo, kontrolując, czy łożysko nie zaczyna się przekaszać. Jeżeli opór nagle rośnie, przerwij dokręcanie i sprawdź ustawienie. Przekoszenie jest sygnałem do cofnięcia śruby, oczyszczenia gniazda i ponownego ustawienia podkładek.
| Element | Jak go dobrać | Dlaczego ma znaczenie |
|---|---|---|
| Gwintowany pręt | Stalowy, najlepiej o średnicy co najmniej 10-12 mm przy małym łożysku | Cienki pręt może się wyginać albo zerwać pod obciążeniem |
| Podkładka oporowa | Większa od otworu, ale oparta na pełnej powierzchni oprawy | Rozkłada nacisk i chroni krawędź obudowy |
| Podkładka naciskająca | Mniejsza od gniazda i oparta na właściwym pierścieniu | Nie może naciskać na koszyk ani uszczelnienie |
| Nakrętka | Wysokiej jakości, z możliwością smarowania gwintu | Mniejsze tarcie ułatwia kontrolowane wyciskanie |
Ta metoda działa najlepiej przy łożyskach osadzonych w przelotowej oprawie. Nie pomoże, gdy łożysko znajduje się w ślepym gnieździe i nie ma od tyłu miejsca na oparcie. W takim przypadku potrzebny jest dostęp od strony czołowej, podgrzewanie albo metoda destrukcyjna.
Podgrzewanie pomaga, ale wymaga kontroli temperatury
Ciepło rozszerza metal i może zmniejszyć siłę potrzebną do zsunięcia łożyska. Przy łożysku na wale ogrzewaj przede wszystkim pierścień wewnętrzny, a przy łożysku w oprawie delikatnie ogrzewaj gniazdo lub zewnętrzny pierścień, zależnie od konstrukcji. Nie podgrzewaj całego zespołu bez potrzeby, bo wtedy rozszerzają się oba elementy i efekt może być znikomy.
Najbezpieczniejsza jest nagrzewnica elektryczna, podgrzewacz indukcyjny albo opalarka z pomiarem temperatury. Instrukcje producentów łożysk, między innymi NSK, wskazują, aby przy standardowych łożyskach nie przekraczać 120°C, o ile dokumentacja konkretnego wyrobu nie przewiduje inaczej. Uszczelnienia gumowe, smar i elementy sąsiadujące mogą mieć niższą odporność cieplną.
Otwartego płomienia używałbym wyłącznie w ostateczności i po odłączeniu wszystkich przewodów, smarów oraz materiałów palnych. Palnik łatwo przegrzewa punktowo bieżnię, niszczy uszczelnienie i może zmienić własności cieplne wału. Nie chłodź rozgrzanego elementu wodą, ponieważ szok termiczny może odkształcić część lub spowodować korozję.
Po podgrzaniu spróbuj zsuwania natychmiast, gdy różnica temperatur jest największa. Jeżeli łożysko nadal się nie porusza, nie zwiększaj bez końca temperatury. W praktyce lepszy efekt daje ponowne oczyszczenie powierzchni i równomierna siła niż dalsze grzanie.
Gdy łożysko jest do wyrzucenia, rozcięcie bywa najlepszym wyjściem
Jeśli bieżnie są zatarte, koszyk uszkodzony albo łożysko i tak będzie wymieniane, nie ma sensu chronić starej części za wszelką cenę. Po zdjęciu uszczelnienia i usunięciu koszyka można wyjąć kulki, a następnie uzyskać dostęp do pierścienia, który pozostał na wale lub w oprawie.
Pierścień można naciąć miniaturową szlifierką, tarczą do metalu albo przecinakiem. Zatrzymaj cięcie, gdy pozostanie cienka ścianka, i rozdziel ją lekkim uderzeniem wzdłuż nacięcia. Nie przecinaj do samego końca, bo łatwo wtedy naruszyć wał lub gniazdo.
Przy pracy szlifierką osłoń sąsiednie powierzchnie przed iskrami, usuń olej i smar oraz załóż przyłbicę lub okulary. Ta technika jest bardzo skuteczna przy zapieczonym pierścieniu wewnętrznym, ale nie nadaje się do elementów, które mają pozostać nienaruszone, na przykład precyzyjnych czopów wałów.
| Metoda | Najlepsze zastosowanie | Ryzyko | Czy stare łożysko może nadawać się do ponownego użycia |
|---|---|---|---|
| Pobijak i młotek | Luźne lub umiarkowanie ciasne osadzenie | Uszkodzenie gniazda przy nierównych uderzeniach | Tak, ale tylko po dokładnej kontroli |
| Śruba z podkładkami | Oprawa z dostępem od obu stron | Przekoszenie i wygięcie elementów | Najczęściej tak |
| Kontrolowane podgrzewanie | Zapieczenie, korozja, duży wcisk | Uszkodzenie uszczelnień i przegrzanie | Nie zawsze |
| Rozcięcie pierścienia | Łożysko przeznaczone do wymiany | Uszkodzenie wału lub oprawy | Nie |
Po demontażu sprawdź wał, gniazdo i przyczynę awarii
Samo wyjęcie łożyska nie kończy naprawy. Oczyść wał i gniazdo, a potem sprawdź, czy nie ma zadziorów, wżerów, śladów frettingu, przebarwień cieplnych i luzu. Fretting to drobne uszkodzenia powstające przy mikroruchach źle dopasowanych powierzchni.
Zmierz średnicę czopa i średnicę gniazda w kilku miejscach. Jeżeli pomiary różnią się wyraźnie albo powierzchnia jest wybita, samo założenie nowego łożyska może tylko odsunąć problem. Trzeba wtedy rozważyć tulejowanie, regenerację wału, wymianę oprawy albo zastosowanie rozwiązania przewidzianego przez producenta maszyny.
Nowe łożysko montuj przez ten pierścień, który ma wcisk. Jeśli wcisk występuje na wale, naciskaj na pierścień wewnętrzny. Jeśli łożysko wciska się w oprawę, siła powinna działać na pierścień zewnętrzny. Uderzanie przez kulki podczas montażu może uszkodzić bieżnie jeszcze przed uruchomieniem maszyny.Najlepsza metoda zależy od ceny błędu
Przy małym łożysku w prostym, stalowym zespole zwykle zaczynam od oczyszczenia, preparatu penetrującego i równomiernego wypchnięcia pobijakiem. Gdy część jest droga, precyzyjna albo zamontowana w aluminiowej oprawie, improwizowane uderzenia przestają być oszczędnością. Koszt uszkodzonego gniazda może wielokrotnie przewyższyć wypożyczenie ściągacza lub zlecenie demontażu warsztatowi.
Moja praktyczna zasada jest prosta. Najpierw wybieram metodę, która zachowuje wał i oprawę, nawet jeśli stare łożysko zostanie poświęcone. Jeżeli po kilku kontrolowanych próbach nie ma żadnego ruchu, nie dokładam siły na ślepo, tylko przechodzę do podgrzewania, prasy albo fachowego narzędzia.
W napędach przemysłowych warto też zapisać przyczynę i warunki awarii. Nadmierna temperatura, niewspółosiowość, przeciążenie, zanieczyszczenia lub niewłaściwe smarowanie często powodują powtarzające się uszkodzenia. Sam demontaż rozwiązuje problem tylko na chwilę, jeśli nie usunie się źródła obciążenia.
