Przy wymianie koła w przekładni łatwo skupić się na średnicy zewnętrznej, a pominąć wymiar, który decyduje o prawidłowym zazębieniu. Średnica podziałowa koła zębatego pozwala dobrać moduł, rozstaw osi i przełożenie, dlatego ma bezpośredni wpływ na pracę napędu oraz trwałość zębów. Poniżej pokazuję, jak ją obliczyć, jak odróżnić od innych średnic i na co uważać podczas identyfikacji zużytego koła.
Najważniejsze informacje o średnicy podziałowej
- Podstawowy wzór dla koła walcowego prostego to d = m × z.
- Moduł m określa wielkość zębów, a z oznacza ich liczbę.
- Średnica podziałowa nie jest tym samym co średnica zewnętrzna mierzona po wierzchołkach zębów.
- Dla dwóch współpracujących kół rozstaw osi wynosi a = m × (z₁ + z₂) / 2.
- W kołach śrubowych trzeba uwzględnić kąt pochylenia linii zęba.
Co oznacza średnica podziałowa i dlaczego ma znaczenie
Średnica podziałowa to średnica umownego okręgu, na którym analizuje się geometrię zazębienia. W uproszczeniu można powiedzieć, że właśnie po tym okręgu koła współpracują ze sobą tak, jakby toczyły się bez poślizgu. Nie jest to fizyczna krawędź, którą można po prostu przyłożyć do suwmiarki.
W dokumentacji technicznej spotkasz oznaczenie d, a czasem także określenie średnica referencyjna. Na tym wymiarze opiera się między innymi grubość zęba, podziałka obwodowa i kąt przyporu. To dlatego dwa koła o podobnej średnicy zewnętrznej mogą mieć zupełnie inną geometrię i nie będą ze sobą współpracować.
W praktyce utrzymania ruchu ten parametr pomaga odpowiedzieć na kilka konkretnych pytań. Czy zamiennik ma właściwy moduł? Czy zachowany zostanie rozstaw wałów? Czy nowe koło da takie samo przełożenie i prędkość wyjściową? Błąd na tym etapie często kończy się hałasem, przegrzewaniem przekładni albo przyspieszonym wykruszaniem zębów.

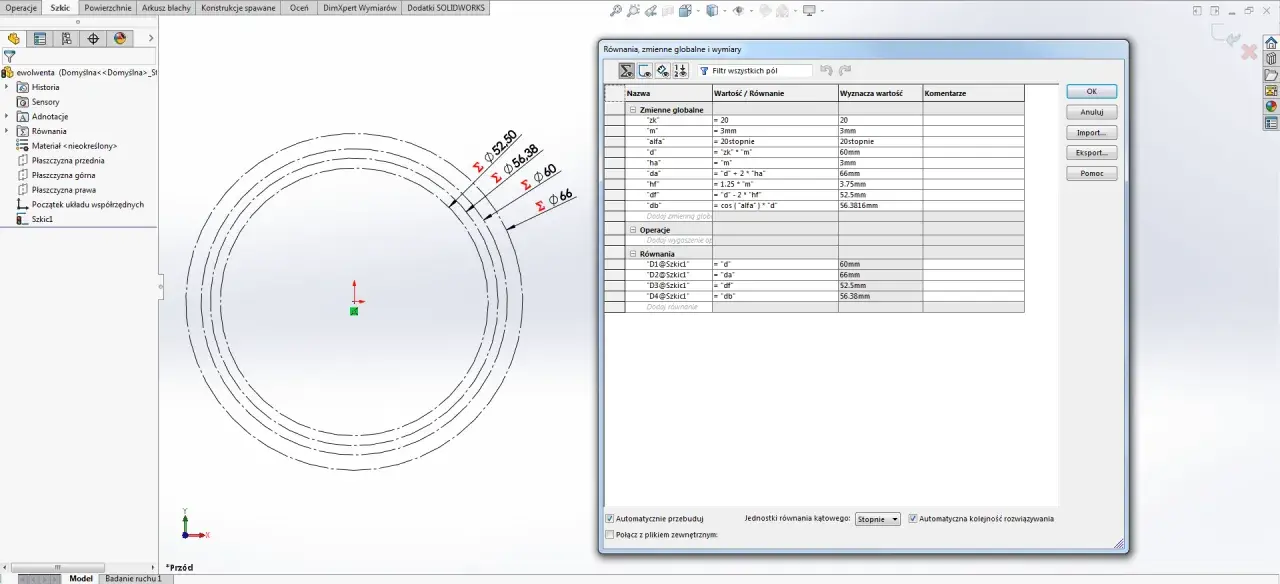

Jak obliczyć wymiar z modułu i liczby zębów
Dla standardowego koła walcowego o zębach prostych stosuję najprostszy zależność:
d = m × z
gdzie d jest średnicą podziałową w milimetrach, m oznacza moduł, a z liczbę zębów. Moduł również podaje się w milimetrach. Jeżeli koło ma moduł 3 i 40 zębów, jego średnica podziałowa wynosi 120 mm.
Ta sama zależność pozwala obliczyć brakujący parametr. Gdy znam średnicę i liczbę zębów, korzystam ze wzoru m = d / z. Otrzymany wynik trzeba porównać z typowym szeregiem modułów, na przykład 1, 1,5, 2, 2,5, 3, 4 lub 5. Nietypowy wynik może oznaczać zużycie, błąd pomiaru albo to, że badane koło ma uzębienie śrubowe.
| Parametr | Wzór | Znaczenie |
|---|---|---|
| Średnica podziałowa | d = m × z | Podstawowy wymiar geometryczny koła |
| Moduł | m = d / z | Wielkość zębów |
| Liczba zębów | z = d / m | Liczba zębów na obwodzie |
| Średnica wierzchołkowa | dₐ = m × (z + 2) | Średnica mierzona po końcach zębów dla standardowego profilu |
Najczęściej mylona jest właśnie średnica podziałowa z średnicą wierzchołkową. Dla koła o module 3 i 40 zębach pierwsza wynosi 120 mm, natomiast druga 126 mm. Różnica dwóch modułów nie jest przypadkowa, lecz wynika ze standardowej wysokości głowy zęba.
Przykład obliczenia
Załóżmy, że koło ma 24 zęby i moduł 2,5. Obliczenie wygląda tak:
d = 2,5 × 24 = 60 mm
Jeżeli zmierzona średnica zewnętrzna wynosi około 65 mm, wynik jest spójny ze wzorem dₐ = 2,5 × (24 + 2). Taki szybki test pozwala odrzucić część błędnych założeń jeszcze przed zamówieniem części.
Co zrobić, gdy nie znamy modułu
W zakładzie często nie ma już rysunku ani tabliczki znamionowej. Wtedy zaczynam od dokładnego policzenia zębów i pomiaru średnicy zewnętrznej. Dla standardowego koła walcowego prostego moduł można oszacować z zależności m = dₐ / (z + 2).
Przykładowo koło ma 38 zębów, a średnica mierzona po wierzchołkach wynosi 120 mm. Otrzymujemy m = 120 / 40 = 3 mm, a więc średnica podziałowa powinna wynosić 114 mm. Wstępna identyfikacja jest szybka, ale nie zastępuje sprawdzenia profilu, kąta przyporu i szerokości wieńca.
Pomiar suwmiarką nie zawsze daje wiarygodny rezultat. Zaokrąglone lub wykruszone wierzchołki zębów zmniejszają wynik, a zabrudzenia i zadziory mogą go zawyżyć. Przy mocno zużytym kole lepiej wykonać kilka pomiarów, ocenić stan zębów i porównać wynik z katalogiem producenta.
Przeczytaj również: Jak liczyć obroty silnika i przekładni - Poradnik praktyka
Pomiar pośredni dla zużytego koła
Jeśli końce zębów są uszkodzone, pomocny bywa pomiar przez kilka zębów albo pomiar podziałki obwodowej. Podziałka obwodowa p = π × m to odległość mierzona na okręgu podziałowym między odpowiadającymi sobie punktami sąsiednich zębów.
W praktyce polecam również zmierzyć rozstaw osi pary kół. Jeżeli znamy liczbę zębów obu kół i odległość między wałami, możemy sprawdzić, czy założony moduł ma sens. Trzeba jednak pamiętać, że wpływ mogą mieć korekcja uzębienia, luz międzyzębny oraz zużycie łożysk.
Jak średnica wpływa na parę kół i przełożenie
Dla dwóch standardowych kół walcowych o zębach prostych rozstaw osi wyznacza wzór:
a = (d₁ + d₂) / 2 = m × (z₁ + z₂) / 2
Jeżeli pierwsze koło ma 20 zębów, drugie 60, a moduł wynosi 2 mm, średnice podziałowe wynoszą odpowiednio 40 i 120 mm. Rozstaw osi powinien mieć 80 mm, a przełożenie wynosi 3:1. Wał napędzany obraca się więc około trzy razy wolniej, ale teoretycznie otrzymuje trzykrotnie większy moment, pomijając straty.
Średnice są też bezpośrednio związane z prędkością obwodową. Dla większego koła przy tej samej prędkości obrotowej prędkość liniowa na obwodzie jest większa, co zwiększa wymagania wobec smarowania, wyważenia i jakości wykonania. W napędach pracujących długo i pod dużym obciążeniem nie dobieram części wyłącznie na podstawie liczby zębów.
| Element oceny | Co sprawdzić | Skutek błędu |
|---|---|---|
| Moduł | Czy oba koła mają tę samą wartość | Nieprawidłowe zazębienie i szybkie zużycie |
| Liczba zębów | Czy przełożenie odpowiada wymaganiom maszyny | Zła prędkość lub niewystarczający moment |
| Rozstaw osi | Czy pasuje do obudowy i wałów | Za ciasny lub zbyt luźny kontakt zębów |
| Kąt przyporu | Czy jest zgodny z drugim kołem | Hałas, drgania i nierównomierny nacisk |
| Szerokość wieńca | Czy przeniesie wymagany moment | Przeciążenie zębów mimo poprawnej geometrii |
W tym miejscu często wychodzi problem z zamiennikami. Koło o tej samej średnicy zewnętrznej nie musi mieć tego samego modułu, a koło o tej samej liczbie zębów może mieć inną średnicę, jeśli zastosowano inny moduł. Dla mnie to jedna z najważniejszych zasad przy zakupie części do istniejącej przekładni.
Koła śrubowe wymagają dodatkowego sprawdzenia
W kole śrubowym sama liczba zębów i moduł normalny nie wystarczą. Jeśli znamy moduł normalny mₙ oraz kąt pochylenia linii zęba β, średnicę podziałową wyznacza się ze wzoru:
d = z × mₙ / cos β
Przy kącie pochylenia równym zero wzór upraszcza się do wersji stosowanej dla zębów prostych. Wraz ze wzrostem kąta wartość średnicy obliczona z modułu normalnego rośnie, dlatego pominięcie tego parametru prowadzi do błędnego doboru.
W dokumentacji koła śrubowego trzeba sprawdzić także kierunek linii zęba, szerokość wieńca i zgodność modułu normalnego. Koła o zębach prostych i śrubowych nie są zamienne tylko dlatego, że mają podobny wymiar zewnętrzny.
Podobnej ostrożności wymagają koła stożkowe, wewnętrzne i przekładnie z uzębieniem korygowanym. W ich przypadku określenie „średnica podziałowa” może odnosić się do konkretnego przekroju lub geometrii roboczej, a prosty wzór d = m × z nie zawsze opisuje cały problem.
Najczęstsze błędy przy identyfikacji koła
Najwięcej pomyłek wynika z traktowania jednego pomiaru jako pełnej identyfikacji. Zanim zamówię część, sprawdzam co najmniej moduł, liczbę zębów, średnicę zewnętrzną, szerokość wieńca i otwór. Przy przekładniach pracujących w produkcji dochodzą jeszcze materiał, twardość oraz sposób mocowania na wale.
- Mierzenie po wierzchołkach i przyjmowanie wyniku jako średnicy podziałowej.
- Pomijanie kąta przyporu, najczęściej 20 stopni w popularnych kołach, gdy dokumentacja wskazuje inną wartość.
- Łączenie kół o różnych modułach tylko dlatego, że mają podobny rozmiar.
- Nieuwzględnienie luzu międzyzębnego, który jest potrzebny do prawidłowej pracy i kompensacji rozszerzalności.
- Dobór części po samej liczbie zębów bez sprawdzenia średnicy, szerokości i profilu.
Nie warto też zakładać, że większa średnica automatycznie oznacza większą trwałość. O nośności decydują również szerokość zęba, materiał, obróbka cieplna, smarowanie, jakość ustawienia wałów i obciążenia dynamiczne. W praktyce źle ustawione koło z dobrego materiału zużyje się szybciej niż poprawnie zmontowany, prostszy zamiennik.
Jak sprawdzić koło przed zamówieniem części
Przy prostym kole walcowym stosuję krótką procedurę. Najpierw odczytuję lub ustalam liczbę zębów, później mierzę średnicę wierzchołkową i wyliczam przybliżony moduł. Na końcu porównuję wynik z wymiarami drugiego koła oraz rozstawem osi.
- Policz wszystkie zęby i zapisz wynik jako z.
- Zmierz średnicę zewnętrzną dₐ w kilku miejscach.
- Oblicz moduł z zależności m ≈ dₐ / (z + 2).
- Wyznacz średnicę podziałową przez d = m × z.
- Sprawdź kąt przyporu, szerokość, otwór, wpust i ewentualny kierunek uzębienia.
- Porównaj wyliczony rozstaw osi z rzeczywistą konstrukcją napędu.
Jeśli wynik wypada pomiędzy typowymi modułami, nie zaokrąglam go od razu „do najbliższej wartości”. Taki rezultat może wskazywać na koło śrubowe, uzębienie korygowane albo pomiar wykonany na zużytych zębach. Przy ważnym napędzie bezpieczniej przekazać koło do pomiaru warsztatowego lub zamówić identyfikację na podstawie rysunku i oznaczeń producenta.
Od właściwego wymiaru zależy spokojna praca napędu
Najkrótsza droga do poprawnego doboru prowadzi przez trzy dane: moduł, liczbę zębów i typ uzębienia. Z nich można wyznaczyć średnicę podziałową, przełożenie oraz rozstaw osi, ale pełna ocena zamiennika wymaga także sprawdzenia profilu i warunków pracy.
Jeżeli koło jest częścią krytycznego napędu, sam pomiar suwmiarką traktuję jako etap wstępny. Dopiero zgodność geometrii, materiału, luzu i montażu daje realną szansę na cichą, trwałą pracę przekładni oraz ograniczenie nieplanowanych przestojów.
