Dobór pasa klinowego często wygląda na prostą wymianę elementu, dopóki nowy pas nie zacznie ślizgać się, grzać albo wypadać z rowka. O wyniku decyduje nie tylko długość, lecz także profil, konstrukcja, przenoszona moc, prędkość obrotowa i warunki pracy. Poniżej porządkuję najważniejsze typy pasów stosowanych w maszynach oraz pokazuję, jak dobrać właściwy wariant i uniknąć typowych błędów eksploatacyjnych.
Najważniejsze różnice między pasami klinowymi wynikają z profilu i konstrukcji
- Profile Z, A, B, C i D należą do klasycznych pasów o przekroju normalnym.
- Profile SPZ, SPA, SPB i SPC są węższe i przenoszą większą moc przy podobnej przestrzeni montażowej.
- Pasy uzębione lepiej pracują na małych średnicach kół i przy częstym zginaniu.
- Pasy zespolone ograniczają ryzyko przekoszenia pojedynczych pasów w napędach wielorowkowych.
- Najbezpieczniejszy dobór opiera się na profilu rowka, długości odniesienia, mocy i prędkości, a nie wyłącznie na oznaczeniu starego pasa.
Rodzaje pasków klinowych według profilu przekroju
Pas klinowy przenosi napęd dzięki tarciu boków o ścianki rowka koła pasowego. Jego przekrój musi więc dokładnie pasować do rowka. Za szeroki, za wąski albo źle dobrany profil nie wykorzysta prawidłowo powierzchni styku, nawet jeśli długość pasa się zgadza.
Pasy klasyczne o profilu Z, A, B, C i D
Klasyczne pasy normalnoprofilowe spotyka się w starszych i średnio obciążonych napędach przemysłowych, wentylatorach, pompach, sprężarkach oraz maszynach rolniczych. Najczęściej stosowane są profile Z, A i B, natomiast C i D wybiera się przy większych obciążeniach i szerszych rowkach.
| Profil | Typowa charakterystyka | Przykładowe zastosowanie |
|---|---|---|
| Z | Mały przekrój, napędy o niewielkiej mocy | Wentylatory, małe pompy, urządzenia pomocnicze |
| A | Uniwersalny profil do lekkich i średnich obciążeń | Pompy, sprężarki, obrabiarki |
| B | Większa zdolność przenoszenia mocy | Napędy przemysłowe i rolnicze |
| C | Szeroki przekrój do cięższej pracy | Kruszarki, duże wentylatory, przenośniki |
| D | Bardzo duży przekrój i wysoka nośność | Ciężkie napędy maszynowe |
Symbole nie opisują długości pasa, lecz przede wszystkim jego przekrój. Dwa pasy oznaczone literą A mogą mieć zupełnie inną długość, dlatego przy zamówieniu trzeba podać również właściwy wymiar, na przykład A 1000 lub A 1250, zgodnie z systemem długości używanym przez producenta.
Pasy wąskoprofilowe SPZ, SPA, SPB i SPC
Wąskoprofilowe pasy klinowe mają głębszy i smuklejszy przekrój niż odpowiedniki klasyczne. Dzięki temu mogą przenosić dużą moc przy mniejszej szerokości napędu. To dobry wybór tam, gdzie konstruktor chce ograniczyć wymiary przekładni albo uzyskać większą rezerwę mocy bez dokładania kolejnych rowków.
Najczęściej spotyka się profile SPZ, SPA, SPB i SPC. Nie należy jednak traktować ich jako prostych zamienników profili Z, A, B i C. Koło pasowe musi mieć odpowiedni rowek, ponieważ różnica kąta i głębokości wpływa na sposób przenoszenia obciążenia.
Konstrukcja pasa zmienia jego zachowanie w maszynie
Sam profil nie mówi jeszcze wszystkiego. Dwa pasy o takim samym przekroju mogą różnić się sposobem wykonania, materiałem cięgien i odpornością na zginanie. W praktyce właśnie te cechy decydują, czy pas poradzi sobie z małym kołem, drganiami albo pracą w zapylonym środowisku.
Pasy owinięte
W pasach owiniętych gumowy korpus jest zabezpieczony zewnętrzną warstwą tkaniny. Owijka chroni element przed ścieraniem i ułatwia pracę w typowych napędach przemysłowych. To rozwiązanie uniwersalne, ale przy bardzo małych średnicach kół może mieć większe opory zginania niż pas zębaty.

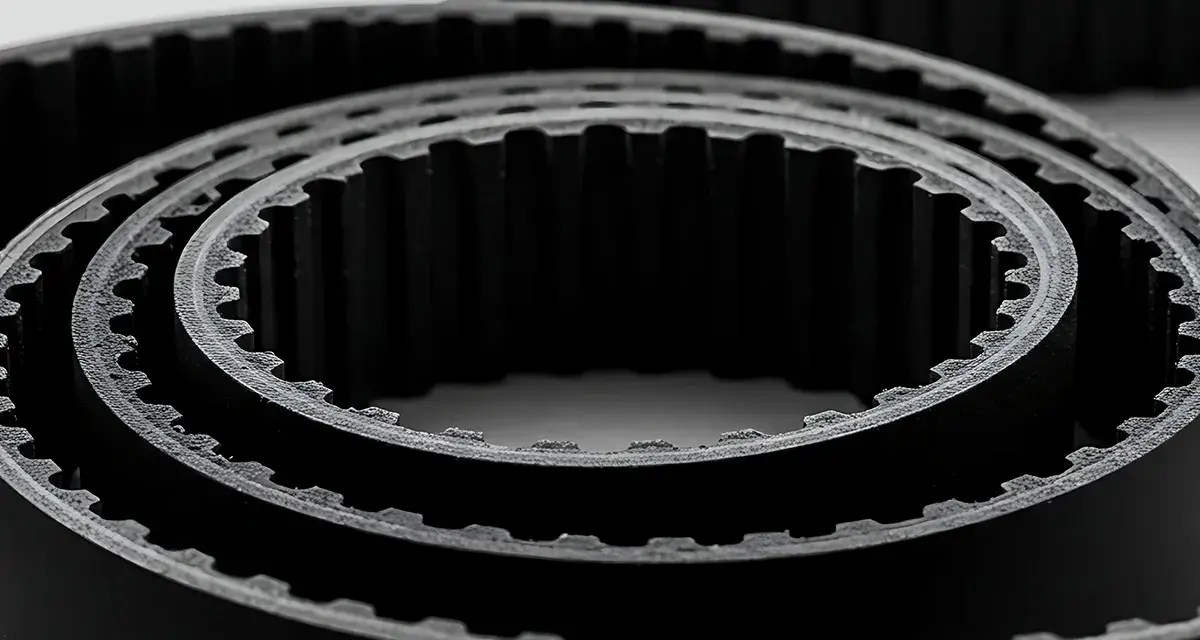

Pasy uzębione i cięte
Pasy uzębione mają nacięcia na dolnej części przekroju, dzięki czemu łatwiej dopasowują się do małych średnic kół. Zęby nie zazębiają się z kołem jak w pasie synchronicznym, lecz zwiększają elastyczność pasa i zmniejszają naprężenia podczas zginania.
Warianty uzębione, często oznaczane przedrostkiem X, sprawdzają się w napędach z małymi kołami, wysoką prędkością obrotową lub częstymi zmianami kierunku pracy. Nie rozwiążą jednak problemu złego ustawienia osi. Jeśli koła są niewspółosiowe, nawet najlepszy pas będzie szybko się zużywał.
Pasy zespolone
Pas zespolony powstaje przez połączenie kilku pasów wspólną taśmą na górnej stronie. Stosuje się go w napędach wielopasowych, gdy pojedyncze pasy mogłyby pracować nierówno, drgać lub wyskakiwać z rowków.
Takie rozwiązanie ma sens przy pulsacyjnym obciążeniu, dużych wibracjach i napędach o znacznej mocy. Trzeba pamiętać, że pas zespolony wymaga koła przystosowanego do jego wymiarów. Nie powinno się zastępować go przypadkowym zestawem pojedynczych pasów, ponieważ różnice długości szybko rozłożą obciążenie nierównomiernie.
Pasy dwustronne i wariatory
Pasy dwustronne mają powierzchnie robocze po obu stronach. Wykorzystuje się je w napędach, w których kilka kół znajduje się po różnych stronach pasa albo gdy konieczne jest przekazywanie napędu przez stronę zewnętrzną.
Osobną grupę stanowią pasy do wariatorów, czyli przekładni o płynnie zmiennym przełożeniu. Mają specjalnie ukształtowany przekrój i pracują w kołach o zmiennej średnicy roboczej. Zwykły pas A lub B nie jest ich zamiennikiem, nawet jeśli wizualnie wygląda podobnie.
Jak dobrać właściwy pas do napędu
Najpierw sprawdzam koło pasowe, a dopiero później sam pas. Oznaczenie odczytane z uszkodzonego elementu bywa niepełne, starte albo dotyczy innego systemu długości. Pewniejsza jest identyfikacja całego napędu.
- Odczytaj profil rowka z dokumentacji koła lub zmierz jego szerokość i głębokość.
- Ustal długość pasa według oznaczenia producenta, najlepiej jako długość podziałową lub odniesienia.
- Sprawdź moc i prędkość wału napędzającego oraz napędzanego.
- Oceń średnicę najmniejszego koła, ponieważ od niej zależy, czy potrzebny będzie pas uzębiony.
- Uwzględnij warunki otoczenia, takie jak olej, pył, temperatura, wilgoć i działanie substancji chemicznych.
- Zweryfikuj napięcie i współosiowość przed uruchomieniem napędu.
Jeśli w napędzie pracuje kilka pasów obok siebie, najlepiej wymienić cały komplet. Nowy pas założony obok zużytych elementów przejmie większą część obciążenia, co prowadzi do jego szybkiego rozciągnięcia. Komplet powinien pochodzić z jednej serii lub być sprzedany jako zestaw dopasowany długością.
Przeczytaj również: Klej do gwintów - jaki wybrać? Niebieski, czerwony, zielony?
Dobór do warunków pracy
| Warunki | Rozsądny wybór | Na co uważać |
|---|---|---|
| Mała średnica koła | Pas uzębiony | Nie przekraczać minimalnej średnicy zalecanej przez producenta |
| Duże drgania i udary | Pas zespolony lub wzmocniony | Sprawdzić stan łożysk i mocowania silnika |
| Ograniczona przestrzeń | Profil wąskoprofilowy | Wymienić także koła, jeśli mają inny rowek |
| Pył i zabrudzenia | Pas z odporną owijką, dobrany do środowiska | Chronić napęd przed gromadzeniem materiału w rowkach |
| Kontakt z olejem | Wariant o potwierdzonej odporności chemicznej | Nie zakładać, że każdy pas gumowy jest olejoodporny |
W mojej ocenie najczęstszy błąd polega na przewymiarowaniu pasa bez sprawdzenia reszty układu. Mocniejszy wariant nie poprawi pracy, gdy koło ma zużyte ścianki, wał jest przekoszony albo napinacz ustawia niewłaściwe napięcie.
Oznaczenia i wymiary, które łatwo pomylić
Na pasie można znaleźć profil, długość, oznaczenie producenta, informację o wykonaniu oraz czasem symbol odporności na olej lub elektryzowanie. Najważniejsze są profil i właściwy rodzaj długości, ponieważ producenci mogą posługiwać się długością wewnętrzną, zewnętrzną albo podziałową.
| Oznaczenie | Co zwykle oznacza | Praktyczna uwaga |
|---|---|---|
| A, B, C | Klasyczny profil pasa | Trzeba dopasować rowek klasyczny |
| SPZ, SPA, SPB, SPC | Profil wąskoklinowy | Wymaga odpowiedniego koła wąskoprofilowego |
| XPZ, XPA, XPB, XPC | Wariant uzębiony | Lepsza elastyczność przy małych kołach |
| 3V, 5V, 8V | Oznaczenia spotykane w systemach amerykańskich | Nie zakładać zamienności bez sprawdzenia normy i rowka |
| Li, Ld, Lw lub podobne | Różne sposoby określania długości | Porównywać tylko w tym samym systemie pomiarowym |
Gdy oznaczenie jest nieczytelne, można zmierzyć szerokość górną, wysokość i długość pasa, ale pomiar suwmiarką nie zawsze wystarczy do pewnej identyfikacji. Zużyty pas może być spłaszczony, a jego długość zmieniona przez rozciągnięcie. Przy ważnym napędzie lepiej porównać dane z tabliczką znamionową, katalogiem maszyny i oznaczeniem koła.
Co skraca życie pasa klinowego
Najczęściej nie zawodzi sama guma, tylko warunki pracy. Ślizganie powoduje wzrost temperatury, a zbyt wysokie napięcie przeciąża łożyska i cięgna. Z kolei zbyt luźny pas może piszczeć przy rozruchu i przenosić moc skokowo.
- Niewspółosiowość kół powoduje ścieranie jednej krawędzi.
- Nieprawidłowe napięcie wywołuje poślizg albo przeciążenie łożysk.
- Olej i smar mogą zmiękczać materiał pasa i zwiększać poślizg.
- Zużyte rowki sprawiają, że pas opiera się zbyt głęboko lub zbyt wysoko.
- Wymiana pojedynczego pasa w napędzie wielopasowym prowadzi do nierównego obciążenia.
- Podważanie pasa narzędziem podczas montażu może uszkodzić cięgna.
Przed montażem wyłączam napęd, blokuję możliwość przypadkowego uruchomienia i sprawdzam stan kół. Pas powinien zostać założony bez używania śrubokręta jako dźwigni. Po krótkim okresie pracy kontroluję temperaturę, ślady pyłu gumowego, piszczenie i położenie pasa w rowku.
Nie polecam smarowania pasa klinowego preparatami mającymi rzekomo usunąć hałas. Taki środek może chwilowo zmienić tarcie, ale zwykle maskuje problem z napięciem, zużyciem koła albo przeciążeniem napędu. Hałas jest sygnałem diagnostycznym, a nie usterką do zagłuszenia.
Najlepszy wybór zaczyna się od całego napędu
Jeżeli trzeba szybko uporządkować decyzję, przyjmuję prostą zasadę. Najpierw dopasowuję profil do rowka, potem długość do rozstawu osi, a na końcu konstrukcję pasa do mocy, średnicy koła i środowiska pracy. Taka kolejność ogranicza ryzyko kupienia elementu, który pasuje tylko na papierze.
Klasyczny pas sprawdzi się w wielu standardowych maszynach, wąskoprofilowy pozwoli przenieść większą moc przy mniejszej przestrzeni, uzębiony ułatwi pracę na małych kołach, a zespolony poprawi stabilność napędu wielopasowego. Najdroższy wariant nie zawsze jest najlepszy, ale źle dobrany profil prawie zawsze oznacza szybsze zużycie i nieplanowany przestój.
W utrzymaniu ruchu opłaca się zapisać nie tylko symbol pasa, lecz także profil koła, długość, producenta, datę wymiany i przyczynę awarii. Po kilku cyklach serwisowych taki rejestr pokazuje, czy problemem jest jakość pasa, błędny dobór, niewłaściwe napięcie czy zużycie pozostałych elementów przekładni.
