Łożysko może być nowe, markowe i prawidłowo nasmarowane, a mimo to szybko zacznie się grzać lub wibrować, jeśli wałek wykonano z niewłaściwą tolerancją. W tym artykule pokazuję, jak dobrać pasowanie wałka do łożyska, kiedy potrzebny jest wcisk, jak sprawdzić gniazdo oraz jak zamontować element bez uszkodzenia bieżni i zmniejszenia luzu wewnętrznego.
O trwałości połączenia decydują tolerancja, geometria i montaż
- Obciążenie i kierunek ruchu decydują o tym, czy pierścień wewnętrzny powinien mieć wcisk, czy pasowanie luźne.
- Dla wielu wałków silników i pomp punktem wyjścia jest k6, ale przy większych obciążeniach może być potrzebne m6, n6 lub p6.
- Przy średnicy nominalnej 25 mm wałek k6 ma odchyłkę około +2 do +15 µm.
- Za duży wcisk może zmniejszyć luz promieniowy, powodować grzanie, a nawet pęknięcie pierścienia.
- Siłę montażową należy przykładać wyłącznie do tego pierścienia, który jest osadzany.
Najpierw ustal, który pierścień przenosi obciążenie
Najprostsza zasada brzmi tak: pierścień obracający się względem kierunku obciążenia zwykle wymaga pasowania ciasnego. Bez tego może zacząć pełzać po wałku, czyli wykonywać drobne ruchy obwodowe zamiast obracać się wyłącznie wraz z wałem.
Pełzanie niszczy powierzchnię wału i otwór pierścienia. Pojawia się wtedy charakterystyczne wytarcie, czerwono-czarny nalot, wzrost luzu, drgania oraz temperatura. Zbyt luźne połączenie nie jest więc bezpiecznym wyborem tylko dlatego, że ułatwia montaż.
| Warunki pracy | Pasowanie pierścienia na wałku | Typowe przykłady |
|---|---|---|
| Pierścień wewnętrzny obraca się względem obciążenia | Ciasne, z wciskiem | Silniki, pompy, przekładnie, wentylatory |
| Pierścień wewnętrzny jest nieruchomy względem obciążenia | Luźne lub przejściowe | Rolki, koła luźne, niektóre napinacze |
| Obciążenie zmienia kierunek, występują udary lub drgania | Ciasne, często bardziej wymagające | Maszyny wibracyjne, napędy z niewyważeniem |
| Obciążenie jest wyłącznie osiowe | Zwykle luźniejsze, zależne od konstrukcji | Wybrane łożyska oporowe |
Trzeba też uwzględnić temperaturę. Rozgrzany wał wydłuża się i może zmienić rzeczywisty wcisk, a aluminiowa oprawa rozszerza się bardziej niż stalowa. Dlatego nie dobieram tolerancji wyłącznie na podstawie średnicy. Liczą się również prędkość, obciążenie, materiał wału, sztywność konstrukcji i sposób odprowadzania ciepła.
Jak dobrać klasę tolerancji wałka

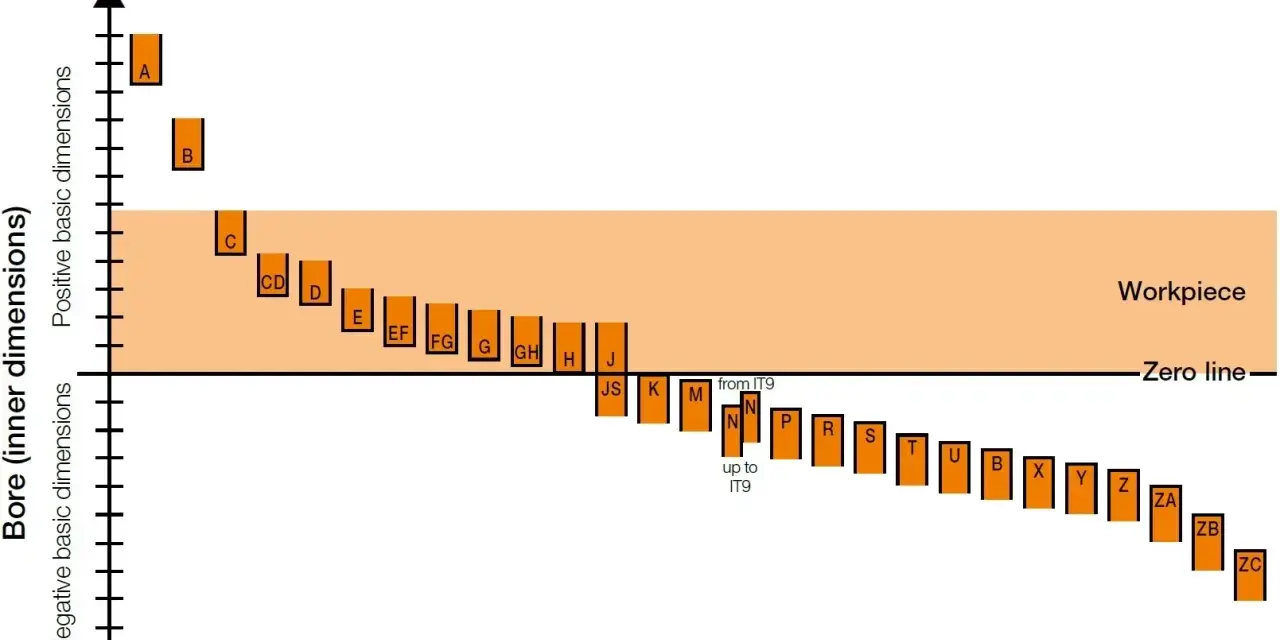

Oznaczenia takie jak h6, j6, k6 czy m6 pochodzą z systemu tolerancji ISO. Litera określa położenie pola tolerancji względem wymiaru nominalnego, a cyfra jego szerokość. Im dalej pole znajduje się w kierunku dodatnim, tym większa szansa na wcisk z otworem pierścienia.
W praktyce dla standardowych łożysk promieniowych często rozważa się klasy j6, k6 albo m6. Nie są to jednak uniwersalne recepty. Tabele producenta łożyska mają pierwszeństwo przed ogólną regułą, zwłaszcza przy dużych prędkościach, wysokiej temperaturze i łożyskach z powiększonym luzem.
| Warunki | Często stosowany kierunek doboru | Na co uważać |
|---|---|---|
| Lekkie i zmienne obciążenie | j6, js5 lub podobne pasowanie przejściowe | Za luźne połączenie może rozpocząć pełzanie |
| Normalne obciążenie w silniku lub pompie | k6 jako częsty punkt wyjścia | Sprawdzić wpływ wcisku na luz wewnętrzny |
| Duże obciążenie lub podwyższona temperatura | m6, n6, a w trudnych warunkach jeszcze ciaśniej | Potrzebne mogą być łożyska z luzem C3 lub większym |
| Brak możliwości dokładnego określenia kierunku obciążenia | Ciasne pasowanie pierścienia narażonego na ruch | Wibracje i udary mogą wymagać indywidualnych obliczeń |
| Potrzeba przesuwu osiowego na wałku | h6, g6 lub inne pasowanie luźne | Nie stosować bezrefleksyjnie przy obciążeniu obwodowym |
Przykład dla wałka o średnicy nominalnej 25 mm. W zakresie od ponad 18 do 30 mm tolerancja k6 wynosi w przybliżeniu +2 do +15 µm. Jeśli otwór łożyska ma tolerancję od -10 do 0 µm, teoretyczny wcisk może wynosić około 2 do 25 µm. To tylko przykład obliczeniowy. Rzeczywisty dobór zależy od klasy łożyska, luzu wewnętrznego i warunków pracy.
Jak pokazują tabele SKF, ten sam symbol tolerancji nie oznacza automatycznie identycznego efektu dla każdego typu łożyska. Inaczej zachowuje się cienkościenny pierścień łożyska kulkowego, inaczej gruby pierścień łożyska walcowego. W przypadku odpowiedzialnego napędu sprawdzam zawsze konkretny katalog producenta, a nie samą tablicę ISO.
Gniazdo wałka musi być dokładne nie tylko na średnicy
Sama średnica to za mało. Wałek może mieć prawidłowy wymiar nominalny, a mimo to powodować nierówną pracę łożyska, jeśli gniazdo jest stożkowe, owalne albo ma zbyt duże bicie. Pierścień dopasuje się wtedy do błędnej geometrii i przeniesie nierówne naprężenia na elementy toczne.
Przeczytaj również: Łożyska wysokotemperaturowe - Jak dobrać i uniknąć awarii?
Co sprawdzić przed montażem
- Średnicę zmierz mikrometrem w kilku przekrojach i w dwóch prostopadłych kierunkach.
- Sprawdź owalność i stożkowatość, porównując wyniki z obu końców powierzchni osadzenia.
- Skontroluj bicie promieniowe względem osi wału, szczególnie gdy na jednym wale pracują dwa łożyska.
- Obejrzyj powierzchnię pod kątem zadziorów, wżerów, śladów po poprzednim pełzaniu i korozji.
- Sprawdź, czy promień przejścia wałka nie koliduje z zaokrągleniem pierścienia.
- Zmierz prostopadłość opory osiowej. Krzywa powierzchnia oporowa może ustawić pierścień pod kątem.
Wymagania dotyczące cylindryczności gniazda są zwykle ostrzejsze niż sama tolerancja średnicy. Dla pierścienia pracującego pod obciążeniem obrotowym producenci często wymagają dokładności geometrycznej rzędu IT4 do IT5, zależnie od konstrukcji. Nie oznacza to, że każdą naprawę trzeba wykonywać na szlifierce, ale powierzchnia po zwykłym, niedokładnym toczeniu może być niewystarczająca.
Wykończenie również ma znaczenie. Zbyt chropowata powierzchnia podczas wciskania spłaszcza wierzchołki nierówności, przez co rzeczywisty wcisk maleje. Z kolei zbyt gładka, polerowana powierzchnia może utrudnić stabilne przenoszenie obciążenia. Najbezpieczniej przyjąć wartość chropowatości wskazaną w dokumentacji łożyska lub rysunku wykonawczym.
Jeśli wał był już zużyty przez pełzający pierścień, samo założenie nowego łożyska zwykle nie rozwiąże problemu. Można rozważyć tuleję naprawczą, metalizację, chromowanie techniczne albo wykonanie wału od nowa. Podkładanie folii, punktowanie powierzchni czy klej montażowy traktuję wyłącznie jako rozwiązania awaryjne dla mało obciążonych układów, nie jako naprawę precyzyjnego napędu.
Jak zamontować łożysko bez uszkodzenia pierścienia
Przy małym łożysku i niewielkim wcisku można użyć prasy oraz tulei montażowej. Jeśli wcisk jest większy, wygodniejsze i bezpieczniejsze jest podgrzanie łożyska, dzięki czemu otwór rozszerza się na czas nasuwania.
- Oczyść wał, łożysko, oporę i narzędzia. Nawet drobina metalu może przekosić pierścień.
- Porównaj oznaczenie łożyska z dokumentacją i sprawdź, czy wybrano właściwy luz wewnętrzny.
- Jeśli stosujesz prasę, oprzyj tuleję wyłącznie o pierścień wewnętrzny.
- Jeśli grzejesz łożysko, użyj nagrzewnicy indukcyjnej lub kontrolowanej kąpieli olejowej. Dla wielu standardowych zastosowań praktyczny zakres to około 80-90°C, a przekraczanie 120°C bez wyraźnego dopuszczenia producenta jest złym pomysłem.
- Nasuwaj łożysko osiowo, bez szarpania i bez uderzania w koszyk, kulki lub wałki.
- Dociśnij pierścień do właściwej opory, zanim ostygnie i zablokuje się na wałku.
- Po montażu sprawdź swobodę obrotu, bicie oraz ewentualny wzrost oporów.
Najczęstszy błąd polega na przykładaniu siły do zewnętrznego pierścienia, gdy wcisk dotyczy pierścienia wewnętrznego. Wtedy obciążenie przechodzi przez elementy toczne i może powstać fałszywe odciski Brinella, czyli punktowe uszkodzenia bieżni. Łożysko często zaczyna wtedy głośno pracować dopiero po kilku godzinach.
Podgrzewanie nie powinno odbywać się palnikiem. Miejscowe przegrzanie, zabrudzenie sadzą i nierównomierne rozszerzenie pierścienia są trudne do oceny, a ich skutki pojawiają się już po uruchomieniu maszyny. Przy większych łożyskach nagrzewnica indukcyjna daje zdecydowanie lepszą kontrolę procesu.
Co oznaczają objawy po złym doborze pasowania
| Objaw | Prawdopodobna przyczyna | Co sprawdzić |
|---|---|---|
| Czerwono-czarny nalot na wale | Pełzanie pierścienia i mikroruchy | Rzeczywisty wcisk, zużycie gniazda i kierunek obciążenia |
| Wysoka temperatura od razu po montażu | Zbyt duży wcisk, utrata luzu lub przekoszenie | Tolerancję wału, luz C3/CN, opory obrotu i ustawienie opór |
| Pęknięty pierścień wewnętrzny | Nadmierny wcisk albo uderzenia podczas montażu | Średnicę wału, sposób nagrzewania i użyte narzędzie |
| Hałas po wymianie łożyska | Uszkodzenie bieżni, zabrudzenie lub bicie | Ślady Brinella, czystość, prostopadłość i współosiowość |
| Łożysko obraca się na wale | Za luźne pasowanie lub zużyta powierzchnia | Pomiar wału w kilku miejscach oraz ślady pełzania |
| Problemy po rozgrzaniu maszyny | Zmiana wcisku i zmniejszenie luzu roboczego | Temperaturę wału, oprawy i dobór luzu wewnętrznego |
NSK zwraca uwagę, że zbyt duży wcisk może jednocześnie naprężyć pierścień i zmniejszyć luz wewnętrzny łożyska. To ważne rozróżnienie. Łożysko może być zamontowane mechanicznie poprawnie, a mimo to pracować zbyt ciasno po osiągnięciu temperatury roboczej.
Gdy po wymianie łożyska temperatura rośnie, nie zaczynam od wymiany smaru. Najpierw sprawdzam, czy wał nie został przekoszony, czy pierścień doszedł do opory i czy nie zastosowano zbyt ciasnej tolerancji. Smar nie naprawi błędnego pasowania, a czasem tylko opóźni pojawienie się objawów.
Najlepsze pasowanie zaczyna się przed zakupem łożyska
Przed zamówieniem części warto zapisać nie tylko numer łożyska, lecz także średnicę wału, obciążenie, prędkość, temperaturę i sposób montażu. Na tej podstawie można ocenić, czy potrzebne jest pasowanie k6, m6 lub luźniejsze oraz czy standardowy luz wewnętrzny wystarczy.
- Nie kopiuj tolerancji ze starego wału, jeśli łożysko wcześniej się obracało na gnieździe.
- Nie zakładaj, że większy wcisk zawsze poprawia trwałość.
- Przy dwóch łożyskach zaplanuj, które z nich ustala wał osiowo, a które kompensuje wydłużenie cieplne.
- Po montażu zmierz temperaturę i drgania, zamiast oceniać stan wyłącznie słuchem.
Dobrze dobrane pasowanie powinno unieruchamiać właściwy pierścień, ale nie odbierać łożysku potrzebnego luzu roboczego. Właśnie ta równowaga, wsparta dokładnym pomiarem i poprawnym montażem, decyduje o tym, czy napęd będzie pracował miesiącami, czy tylko do pierwszego przegrzania.
