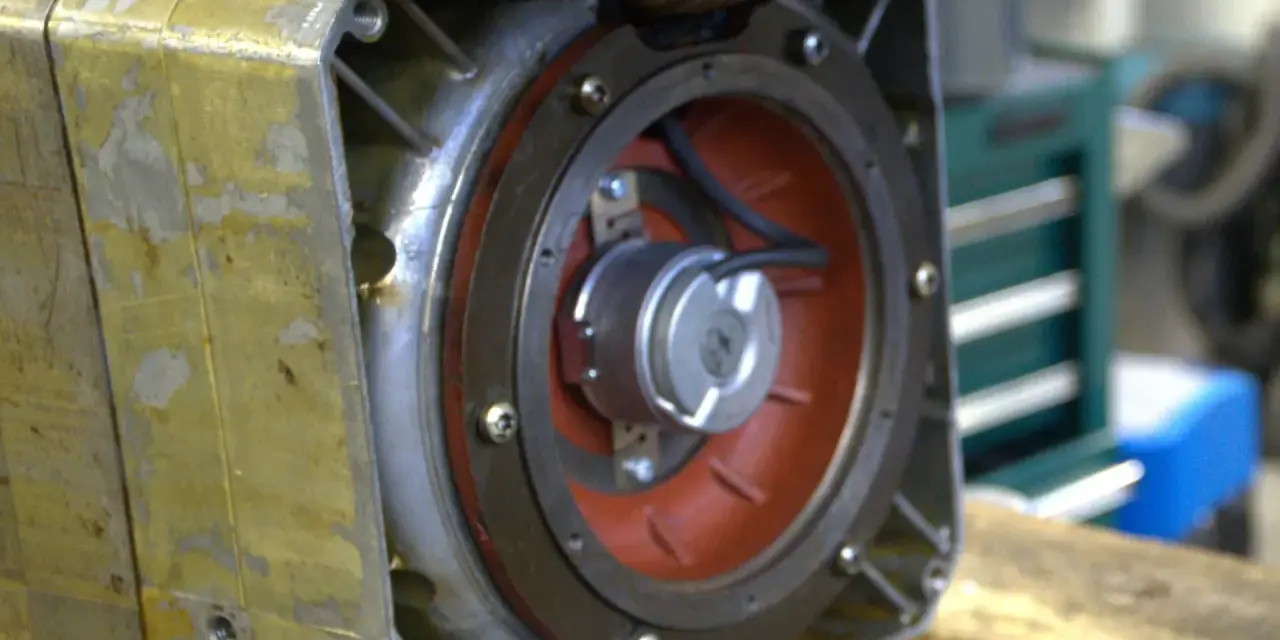

Gdy wał napędowy zaczyna hałasować, nagrzewać się albo wykazuje wyczuwalny luz, problem często leży nie w samym silniku, lecz w niewłaściwie dobranym lub zamontowanym łożysku. Właściwie dobrane łożyska poprzeczne przejmują siły działające prostopadle do osi wału, ograniczają tarcie i stabilizują pracę całego układu. Poniżej pokazuję, jakie rozwiązania stosuje się w napędach, jak ocenić ich nośność oraz których błędów podczas montażu i obsługi lepiej unikać.
Dobór łożyska zaczyna się od kierunku obciążenia, nie od średnicy wału
- Obciążenie promieniowe działa prostopadle do osi wału i jest typowe dla wentylatorów, przenośników oraz przekładni.
- Łożyska kulkowe zwykłe są uniwersalne, natomiast wałeczkowe lepiej znoszą duże siły i zapewniają większą sztywność.
- Nośność dynamiczna C służy do oceny trwałości podczas ruchu, a nośność statyczna C0 ma znaczenie przy postoju i przeciążeniach.
- Montaż przez niewłaściwy pierścień może uszkodzić bieżnie jeszcze przed uruchomieniem maszyny.
- Smar, uszczelnienie, pasowanie i luz wewnętrzny wpływają na trwałość równie mocno jak sam typ łożyska.
Co właściwie oznacza obciążenie promieniowe
Siła promieniowa działa prostopadle do osi wału. Powstaje między innymi od ciężaru wirnika, napięcia pasa, zazębienia kół przekładni, nacisku rolki albo sił występujących w bębnie przenośnika. Dla łożyska oznacza to konieczność podparcia wału z boku, a nie przejęcia siły wciskającej go wzdłuż osi.
To rozróżnienie jest ważniejsze, niż często się zakłada. Łożysko przeznaczone głównie do obciążeń promieniowych może przyjąć także pewną siłę osiową, ale nie oznacza to pełnej uniwersalności. Jeżeli siła wzdłużna jest duża, zmienna albo często zmienia kierunek, potrzebne może być łożysko skośne, stożkowe lub osobne podparcie osiowe.
Skąd bierze się siła działająca na oprawę
W napędzie pasowym na podporę działa nie tylko ciężar koła, lecz także wypadkowa napięcia obu odcinków pasa. W przekładni zębatej obciążenie promieniowe wynika z siły zazębienia, a w przekładni śrubowej dochodzi do niego zwykle zauważalna składowa osiowa. Dlatego samo przepisanie średnicy wału z dokumentacji nie wystarcza do prawidłowego wyboru.
W praktyce zaczynam od schematu sił i odległości między podporami. Dwa łożyska na jednym wale mogą przenosić zupełnie różne obciążenia, nawet gdy mają ten sam rozmiar. Szczególnie łatwo pomylić sytuację, w której koło pasowe znajduje się daleko od łożyska. Wtedy rośnie moment gnący i jedna podpora może być obciążona znacznie mocniej od drugiej.
Rodzaje łożysk do sił promieniowych
Nie ma jednego najlepszego rozwiązania dla wszystkich maszyn. Kulkowe zwykłe wygrywa prostotą i prędkością obrotową, wałeczkowe radzi sobie lepiej z dużą siłą, a konstrukcja samonastawna pomaga wtedy, gdy nie da się idealnie utrzymać współosiowości.
| Typ łożyska | Najważniejsza zaleta | Typowe zastosowanie | Ograniczenie |
|---|---|---|---|
| Kulkowe zwykłe | Niskie tarcie i duża uniwersalność | Silniki, wentylatory, pompy, przenośniki | Mniejsza nośność niż przy podobnowymiarowych wałeczkach |
| Wałeczkowe cylindryczne | Wysoka nośność i sztywność promieniowa | Przekładnie, walcarki, wrzeciona, ciężkie napędy | Ograniczona zdolność przejmowania sił osiowych zależnie od wykonania |
| Igiełkowe | Duża nośność przy małej wysokości przekroju | Kompaktowe przekładnie i mechanizmy planetarne | Wymagają dobrego przygotowania bieżni i kontroli ugięcia wału |
| Samonastawne | Kompensacja niewspółosiowości | Długie wały, wentylatory, przenośniki, maszyny rolnicze | Zwykle mniejsza sztywność i precyzja niż w rozwiązaniach sztywnych |
| Baryłkowe | Bardzo duża nośność i odporność na ugięcie | Kruszarki, przesiewacze, przenośniki ciężkie | Większe opory, gabaryty i wymagania smarowania |
| Stożkowe | Przenoszenie obciążeń promieniowych i osiowych | Piasty, przekładnie, osie, układy z dużym momentem | Często wymagają parowania i regulacji luzu |
Łożysko kulkowe zwykłe jest rozsądnym wyborem, gdy obciążenie jest umiarkowane, prędkość wysoka, a konstrukcja nie wymaga wyjątkowej sztywności. Katalogowy przykład 6206 ma otwór o średnicy 30 mm, szerokość 16 mm i nośność dynamiczną rzędu 20 kN w konkretnej wersji SKF. Trzeba jednak pamiętać, że symbol łożyska nie opisuje całej jego zdolności roboczej, ponieważ różnią się uszczelnienia, luz, klasa dokładności i wykonanie materiałowe.
Przy dużych siłach promieniowych korzystniejsze bywają wałeczki. Jak wskazują materiały NSK, łożyska cylindryczne mają wysoką nośność promieniową, ale ich zdolność przenoszenia sił osiowych zależy od geometrii obrzeży i konkretnego wykonania. Wariant NU zwykle pozwala na przemieszczenie osiowe pierścienia, co pomaga kompensować wydłużenie wału, natomiast układ ustalający wymaga innego rozwiązania.
Jak dobrać odpowiedni model do napędu
Dobór zaczynam od warunków pracy, a dopiero później przechodzę do katalogu. Najważniejsze są obciążenie, prędkość, temperatura i środowisko. Pominięcie któregoś z tych parametrów prowadzi do sytuacji, w której łożysko pasuje wymiarowo, ale szybko traci trwałość.
- Wyznacz siły. Oblicz obciążenie promieniowe każdego punktu podparcia. Uwzględnij ciężar elementów wirujących, napięcie pasa, siły zębów oraz ewentualne uderzenia.
- Sprawdź siłę osiową. Jeśli występuje regularnie, nie wybieraj modelu wyłącznie na podstawie parametru Fr. Potrzebna będzie analiza obciążenia zastępczego.
- Porównaj nośność dynamiczną C. Ten parametr służy do obliczania trwałości przy obracającym się pierścieniu i ustalonym obciążeniu.
- Zweryfikuj nośność statyczną C0. Ma znaczenie podczas postoju pod obciążeniem, rozruchu, drgań i krótkotrwałych przeciążeń.
- Dobierz wykonanie. Wybierz uszczelnienie, luz wewnętrzny, klasę dokładności, materiał koszyka i sposób smarowania odpowiedni do warunków.
Dla uproszczonej oceny trwałości stosuje się zależność L10 = (C/P)p, gdzie P oznacza obciążenie dynamiczne, a wykładnik p wynosi 3 dla łożysk kulkowych i 10/3 dla wałeczkowych. Wynik podaje się w milionach obrotów. Przy 1500 obr./min każde 10 mln obrotów odpowiada około 111 godzinom pracy, więc sama duża liczba obrotów w katalogu nie mówi jeszcze, ile dni wytrzyma element w konkretnej maszynie.
Jeżeli obciążenie jest zmienne, używam obciążenia równoważnego zamiast pojedynczej wartości maksymalnej. Krótkie przeciążenie może nie zniszczyć łożyska, ale powtarzające się udary i drgania zwiększają ryzyko wgnieceń bieżni, czyli tak zwanych odcisków Brinella. Współczynnik bezpieczeństwa powinien wynikać z charakteru maszyny, a nie z przyzwyczajenia do jednego zapasu dla wszystkich zastosowań.
Pasowanie, luz i współosiowość
Pierścień, który przenosi obciążenie obwodowe względem swojej bieżni, zwykle wymaga odpowiednio ciasnego pasowania. Zbyt luźne osadzenie powoduje pełzanie pierścienia, fretting i ścieranie gniazda, natomiast zbyt ciasne może zmniejszyć luz wewnętrzny i doprowadzić do przegrzewania.
W konstrukcjach z długim wałem jedno podparcie często ustala położenie osiowe, a drugie powinno umożliwiać kompensację rozszerzalności cieplnej. To drobny szczegół projektowy, który potrafi zdecydować o trwałości całego układu. Przy temperaturze wału rosnącej o kilkadziesiąt stopni różnica wydłużeń może wystarczyć, by nieprawidłowo ustalony układ zaczął pracować z nadmiernym napięciem.
Montaż i smarowanie decydują o trwałości
Najczęstszy błąd montażowy polega na przekazywaniu siły przez elementy toczne. Jeśli wciskasz łożysko na wał, nacisk powinien działać na pierścień wewnętrzny. Przy wciskaniu do oprawy obciążaj pierścień zewnętrzny. Uderzanie młotkiem w pierścień po przeciwnej stronie przenosi obciążenie przez kulki lub wałeczki i może uszkodzić bieżnie przed pierwszym uruchomieniem.Do większych elementów lepiej stosować prasę, tuleję montażową albo podgrzewanie indukcyjne. Ogrzewanie otwartym płomieniem jest trudne do kontrolowania i może zmienić właściwości materiału oraz uszczelnień. Po osadzeniu trzeba sprawdzić płynność obrotu, luz, położenie pierścieni i brak naprężeń wynikających z przekoszenia.
Przeczytaj również: Moduł liniowy - Jak wybrać i uniknąć awarii?
Jak podejść do smaru
Większa ilość smaru nie oznacza automatycznie lepszego smarowania. Przy wysokich obrotach nadmiar powoduje mieszanie, wzrost temperatury i wypychanie smaru przez uszczelnienia. Z drugiej strony zbyt mała ilość nie ochroni bieżni przy dużym obciążeniu lub słabym dopływie środka smarnego.
Wybierając smar, sprawdzam przede wszystkim zakres temperatur, prędkość, obciążenie i kompatybilność zagęszczacza. Nie mieszam przypadkowo dwóch smarów tylko dlatego, że oba mają oznaczenie EP. Jeżeli producent przewidział łożysko uszczelnione i nasmarowane na cały okres eksploatacji, dodatkowe wciskanie smaru przez oprawę może bardziej zaszkodzić niż pomóc.
W środowisku zapylonym lub wilgotnym uszczelnienie ma równie duże znaczenie jak nośność. Uszczelnienie stykowe zwykle lepiej chroni przed zanieczyszczeniami, ale zwiększa opory i ogranicza prędkość. Osłona bezstykowa pracuje lżej, lecz nie zapewnia takiej ochrony przed wodą i drobnym pyłem.
Objawy zużycia i ich prawdopodobne przyczyny
Nie każdą awarię da się rozpoznać po samym hałasie. Najlepiej obserwować trend temperatury i drgań, a podczas postoju ocenić luz oraz stan powierzchni. Nagły wzrost temperatury po wymianie często wskazuje na złe pasowanie, nadmiar smaru albo zbyt duże napięcie osiowe.
| Objaw | Możliwa przyczyna | Pierwsza kontrola |
|---|---|---|
| Chrobotanie lub metaliczny szum | Uszkodzona bieżnia, zabrudzenie, łuszczenie | Drgania, filtracja smaru, oględziny po demontażu |
| Wysoka temperatura | Zbyt ciasne pasowanie, nadmiar smaru, przekoszenie | Luz po montażu i ilość środka smarnego |
| Powtarzalne wibracje | Niewyważenie, niewspółosiowość, uszkodzenie miejscowe | Stan wału, oprawy, sprzęgła i widmo drgań |
| Luz promieniowy | Zużycie, pełzanie pierścienia, wybicie gniazda | Pasowanie i ślady ruchu na powierzchniach osadzenia |
| Wyciek smaru lub rdza | Uszkodzone uszczelnienie, wilgoć, zła kompatybilność smaru | Stan uszczelnień i warunki środowiskowe |
Przy wymianie nie ograniczam się do włożenia nowego elementu. Sprawdzam wał, gniazdo oprawy, uszczelniacze, sprzęgło i wyważenie. Nowe łożysko zamontowane na zużytym gnieździe może dostać luzu po kilku godzinach, a wtedy sama wymiana części tylko odsuwa problem.
Oznaki łuszczenia bieżni, przebarwienia od przegrzania i wgniecenia po udarach warto fotografować oraz opisywać. Taka dokumentacja pozwala odróżnić naturalne zużycie od błędu montażowego i jest przydatna przy analizie awarii powtarzających się w kilku maszynach.
Co sprawdza się najlepiej w konkretnych napędach
W silniku elektrycznym o wysokiej prędkości najczęściej liczy się niskie tarcie, cicha praca i dobre uszczelnienie. Zwykłe łożysko kulkowe jest tu zazwyczaj rozsądnym kompromisem, o ile siły od sprzęgła lub pasa nie przekraczają jego możliwości.
W przenośniku z ciężkim bębnem ważniejsza będzie odporność na obciążenie, zabrudzenia i niewspółosiowość. W takim miejscu lepiej sprawdzają się większe konstrukcje wałeczkowe, baryłkowe albo zespoły w oprawach dzielonych. Ich zakup i montaż kosztują więcej, ale przestój przenośnika może być wielokrotnie droższy.
W kompaktowej przekładni, gdzie brakuje miejsca, łożysko igiełkowe pozwala zwiększyć nośność bez pogrubiania obudowy. Trzeba jednak zapewnić odpowiednią twardość i gładkość bieżni. Nie jest dobrym pomysłem zastępowanie nim dowolnego łożyska kulkowego bez sprawdzenia ugięcia wału i warunków smarowania.
Gdy wał pracuje przy zmiennej geometrii albo oprawy nie da się idealnie ustawić, konstrukcja samonastawna może ograniczyć przeciążenia krawędziowe. Nie naprawi jednak dużego błędu montażowego. Kompensacja niewspółosiowości nie zastępuje osiowania, tylko daje układowi potrzebny zapas.
Najdroższy błąd to wymiana bez znalezienia przyczyny
Dobre łożysko nie uratuje napędu, w którym wał jest krzywy, pas nadmiernie napięty, a oprawa przykręcona do nierównej podstawy. Przed zamówieniem części zapisuję więc podstawowe dane: średnicę wału, średnicę gniazda, szerokość, obroty, temperaturę, rodzaj siły i sposób smarowania.
Jeśli maszyna pracuje krytycznie, rozsądnie jest połączyć dobór katalogowy z pomiarem drgań i analizą temperatury. Taka kontrola często pozwala wykryć problem z osiowaniem lub smarowaniem zanim dojdzie do zatarcia. Dla utrzymania ruchu oznacza to nie tylko dłuższą żywotność części, lecz także mniej nieplanowanych przestojów.
Najpraktyczniejsza zasada brzmi prosto: wybierz łożysko do rzeczywistych sił i warunków pracy, zamontuj je właściwym narzędziem, a potem obserwuj zachowanie całego napędu. Właśnie ta konsekwencja, a nie samo kupienie droższego modelu, najczęściej robi największą różnicę.
