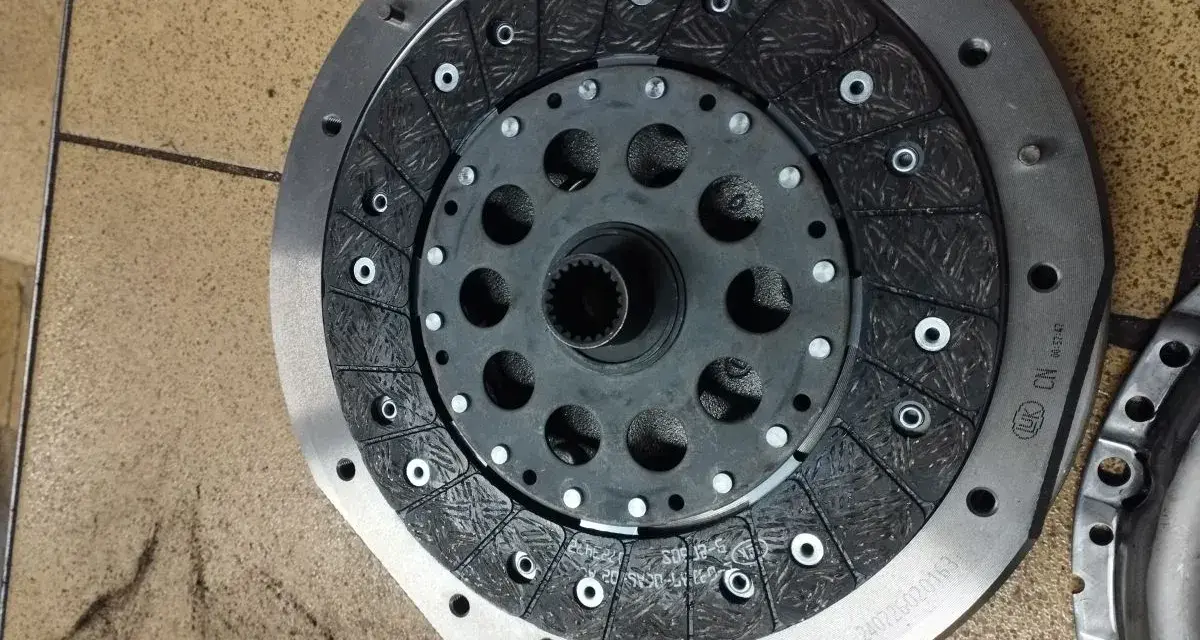

Dobór sprzęgła decyduje nie tylko o przeniesieniu momentu obrotowego, lecz także o poziomie drgań, trwałości łożysk i czasie potrzebnym na serwis. W artykule porządkuję najważniejsze rodzaje sprzęgieł stosowanych w napędach przemysłowych, pokazuję ich mocne i słabe strony oraz wyjaśniam, jak dobrać rozwiązanie do konkretnej maszyny. Uwzględniam również typowe błędy montażowe, które potrafią skrócić żywotność nawet dobrze zaprojektowanego układu.
Dobór sprzęgła zaczyna się od warunków pracy, nie od samej nazwy
- Sprzęgła elastyczne tłumią drgania i kompensują niewspółosiowość wałów.
- Sprzęgła zębate przenoszą duże momenty, ale często wymagają smarowania i dokładnego ustawienia.
- Sprzęgła mieszkowe oraz tarczowe sprawdzają się w precyzyjnych serwonapędach, gdzie liczy się brak luzu.
- Przy doborze trzeba sprawdzić moment, prędkość, niewspółosiowość, temperaturę i obciążenia udarowe.
- Najczęstszą przyczyną awarii jest złe osiowanie, a nie wada samego sprzęgła.
Rodzaje sprzęgieł w napędach przemysłowych
Sprzęgło łączy wał napędzający z wałem odbiorczym i przekazuje między nimi moment obrotowy. W zależności od konstrukcji może przy tym tłumić drgania, kompensować przesunięcia wałów, zabezpieczać maszynę przed przeciążeniem albo pozwalać na szybkie rozłączenie napędu.
Najprostszy podział obejmuje sprzęgła sztywne, elastyczne, rozłączne i samoczynne. W praktyce przemysłowej te grupy częściowo się przenikają. Sprzęgło kłowe z elastomerową wkładką jest jednocześnie elementem elastycznym, natomiast sprzęgło przeciążeniowe może rozłączyć napęd po przekroczeniu ustalonego momentu.
Sprzęgła sztywne
Sprzęgła tulejowe i kołnierzowe tworzą trwałe połączenie dwóch wałów. Są proste, odporne i zwykle niedrogie, ale nie kompensują niewspółosiowości. Stosuję je tam, gdzie wały można bardzo dokładnie ustawić i gdzie nie występują istotne przemieszczenia cieplne.
Ich zaletą jest wysoka sztywność skrętna. Wadą pozostaje przenoszenie błędów montażowych bezpośrednio na łożyska, wały i obudowę. W układzie z silnikiem oraz pompą sprzęgło sztywne ma sens tylko wtedy, gdy producent maszyny przewidział takie rozwiązanie i zapewniono właściwe osiowanie.
Sprzęgła rozłączne i samoczynne
Do tej grupy należą między innymi sprzęgła kłowe rozłączane, jednokierunkowe, przeciążeniowe oraz magnetyczne. Ich zadaniem nie jest wyłącznie przenoszenie napędu, lecz także sterowanie przepływem momentu albo ochrona kosztownych podzespołów.
Sprzęgło przeciążeniowe może odłączyć napęd po zablokowaniu przenośnika lub podajnika. To dobre zabezpieczenie, ale nie zastępuje wyłącznika awaryjnego, osłon ani poprawnie zaprojektowanego systemu bezpieczeństwa.
Najczęściej stosowane konstrukcje i ich zastosowania
Wybór konkretnego rozwiązania zależy od charakteru maszyny. Innego sprzęgła potrzebuje precyzyjny serwonapęd, innego pompa pracująca przez całą dobę, a jeszcze innego przenośnik, który regularnie rusza pod obciążeniem.
Sprzęgła kłowe z wkładką elastomerową
Składają się z dwóch piast oraz wymiennej wkładki, potocznie nazywanej pająkiem. Kły piast współpracują z wkładką, dzięki czemu układ może przenosić moment i jednocześnie tłumić drgania skrętne.
To jeden z najbardziej uniwersalnych wyborów do pomp, wentylatorów, przenośników i niewielkich przekładni. Nie wymagają smarowania, mają zwartą budowę i są stosunkowo łatwe w serwisie. Trzeba jednak dobrać właściwą twardość elastomeru, ponieważ miękka wkładka lepiej tłumi drgania, a twardsza zapewnia większą sztywność i dokładniejsze przenoszenie ruchu.
Sprzęgła zębate
Moment przekazywany jest przez zazębienie metalowych elementów. Taka konstrukcja pozwala uzyskać dużą gęstość momentu obrotowego przy kompaktowych wymiarach, dlatego spotyka się ją w napędach ciężkich, dźwignicach, walcarkach i dużych przekładniach.
Sprzęgło zębate może kompensować niewspółosiowość kątową, równoległą i osiową, ale nie oznacza to, że można zrezygnować z osiowania. Zbyt duże odchyłki powodują zużycie zębów, wzrost temperatury i obciążenie łożysk. Wiele konstrukcji wymaga także okresowego smarowania zgodnie z instrukcją producenta.
Sprzęgła tarczowe i płytkowe
Wykorzystują cienkie pakiety tarcz połączonych z piastami. Są bezluzowe i skrętnie sztywne, dlatego dobrze współpracują z serwonapędami, enkoderami, obrabiarkami oraz układami wymagającymi wysokiej powtarzalności pozycjonowania.
Nie mają elastomeru, który mógłby się starzeć, ani zazębienia wymagającego smaru. Ich ograniczeniem jest mniejsza tolerancja błędów montażowych. Zwykle dobrze kompensują odchyłki kątowe i osiowe, ale niewielka niewspółosiowość równoległa może już wywoływać znaczne siły w układzie.
Sprzęgła mieszkowe
Cienkościenny mieszek metalowy łączy piasty i pozwala na precyzyjne przenoszenie ruchu bez luzu. Tego typu sprzęgła wybiera się przede wszystkim do napędów pozycjonujących, w których ważniejsza od tłumienia drgań jest dokładność.
Nie są dobrym rozwiązaniem dla ciężkich napędów z dużymi udarami. Mieszek ma ograniczoną odporność zmęczeniową, a przekroczenie dopuszczalnej niewspółosiowości może szybko doprowadzić do jego pęknięcia.
Sprzęgła oponowe, palcowe i siatkowe
Sprzęgła oponowe wykorzystują elastyczny pierścień, który dobrze pochłania drgania i udary. Stosuje się je w wentylatorach, pompach, sprężarkach oraz napędach o zmiennej charakterystyce obciążenia. Ich plusem jest również możliwość kompensowania kilku rodzajów niewspółosiowości.
Wersje palcowe mają elastyczne elementy pracujące między trzpieniami obu piast. Sprzęgła siatkowe wykorzystują natomiast stalową siatkę, która przenosi moment i tłumi część drgań. Oba rozwiązania są użyteczne w maszynach o większych obciążeniach, ale przed wyborem trzeba sprawdzić sposób wymiany elementu elastycznego oraz wymagania dotyczące smarowania.
Porównanie sprzęgieł według najważniejszych kryteriów
Sama nazwa konstrukcji niewiele mówi bez informacji o środowisku pracy. Poniższe zestawienie pomaga zawęzić wybór, ale ostateczne parametry zawsze trzeba sprawdzić w karcie katalogowej konkretnego modelu.
| Typ sprzęgła | Największa zaleta | Ograniczenie | Typowe zastosowanie |
|---|---|---|---|
| Sztywne tulejowe lub kołnierzowe | Prosta, trwała konstrukcja | Brak kompensacji niewspółosiowości | Dobrze ustawione wały, proste układy napędowe |
| Kłowe elastomerowe | Tłumienie drgań i brak smarowania | Ograniczona odporność wkładki na temperaturę i chemię | Pompy, wentylatory, przenośniki |
| Zębate | Duży moment i wysoka trwałość | Wymagają konserwacji i kontroli ustawienia | Napędy ciężkie, przekładnie, dźwignice |
| Tarczowe płytkowe | Brak luzu i wysoka prędkość pracy | Mała tolerancja błędów równoległości | Serwonapędy, obrabiarki, automatyka |
| Mieszkowe | Bardzo wysoka precyzja | Niska odporność na udary i przeciążenia | Enkodery, osie pozycjonujące, roboty |
| Oponowe i palcowe | Dobre tłumienie wstrząsów | Większe gabaryty i zużycie elementu elastycznego | Sprężarki, pompy, napędy o zmiennym obciążeniu |
| Przeciążeniowe | Ochrona maszyny przed zablokowaniem | Wymaga właściwego ustawienia momentu wyzwolenia | Podajniki, mieszalniki, przenośniki |
Jeżeli najważniejsze jest ograniczenie drgań, zwykle zaczynam od sprzęgła elastycznego. Gdy liczy się precyzja ruchu, wybieram rozwiązanie bezluzowe. Przy wysokim momencie i ciężkich rozruchach większy sens ma konstrukcja zębata, siatkowa lub oponowa niż małe sprzęgło kłowe.
Jak dobrać sprzęgło do konkretnego napędu
Dobór warto przeprowadzić w kilku krokach. Najpierw zbieram dane silnika i maszyny napędzanej, a dopiero później porównuję katalogi. Dzięki temu nie wybiera się sprzęgła wyłącznie po średnicy wału, co jest jednym z częstszych błędów.
1. Oblicz moment nominalny
Dla mocy podanej w kilowatach i prędkości obrotowej w obr./min można użyć wzoru:
T = 9550 × P / n
Przykład dla silnika o mocy 7,5 kW i prędkości 1450 obr./min daje około 49,4 Nm. To jednak moment nominalny. Sprzęgło powinno uwzględniać współczynnik pracy wynikający z rozruchów, nawrotów, udarów i nierównomierności obciążenia. Nie ma jednego bezpiecznego współczynnika dla każdej maszyny, dlatego trzeba korzystać z tabel producenta.
2. Sprawdź warunki mechaniczne
- Prędkość obrotowa musi mieścić się poniżej dopuszczalnej wartości dla wybranego modelu.
- Należy określić, czy występuje niewspółosiowość kątowa, równoległa, osiowa lub ich kombinacja.
- Trzeba uwzględnić średnice wałów, długość wsunięcia piast, wpusty i sposób mocowania.
- Warto sprawdzić temperaturę, wilgoć, pył, oleje, środki chemiczne i możliwość kontaktu z wodą.
- Przy częstych rozruchach istotne są moment bezwładności oraz liczba cykli w ciągu godziny.
W układach precyzyjnych dodatkowo oceniam luz skrętny i sztywność. W napędzie pompy ważniejsze może być tłumienie drgań, natomiast w osi pozycjonującej nawet mały luz przełoży się na błąd ruchu.
Przeczytaj również: Klej do gwintów - jaki wybrać? Niebieski, czerwony, zielony?
3. Dobierz elementy dodatkowe
Do pracy w trudnym środowisku może być potrzebna osłona, uszczelnienie albo wkładka z materiału odpornego na olej i podwyższoną temperaturę. W przypadku dużej prędkości sprawdzam także wyważenie całego zespołu, nie tylko samego sprzęgła.
Moja praktyczna zasada jest prosta: jeżeli producent podaje kilka wariantów elastomeru, nie wybieram automatycznie najtwardszego. Twardość powinna wynikać z wymaganej sztywności, drgań i temperatury. Zbyt sztywne połączenie może przenieść problem na łożyska, a zbyt miękkie pogorszyć dokładność napędu.
Montaż, konserwacja i objawy zużycia
Nawet dobre sprzęgło szybko zawiedzie, jeśli piasty zostaną osadzone na niewłaściwej głębokości albo wały będą ustawione pod kątem. Przed montażem sprawdzam bicie wałów, stan wpustów i czystość powierzchni. Po połączeniu wykonuję kontrolę osiowania zgodnie z metodą zalecaną dla danej maszyny.
Typowe symptomy problemu to wzrost temperatury, hałas, drgania, zużywanie elastomeru oraz powtarzające się poluzowanie śrub. W sprzęgle zębatym warto zwrócić uwagę na ślady nierównomiernego zużycia zębów, a w tarczowym na odkształcenia pakietu i pęknięcia w pobliżu otworów.
Zakres konserwacji zależy od konstrukcji. Sprzęgła kłowe z wkładką elastomerową zwykle nie wymagają smarowania, lecz wkładkę trzeba okresowo oglądać. Konstrukcje zębate i siatkowe wymagają kontroli smaru, uszczelnień oraz luzu. Częstotliwość przeglądów powinna wynikać z instrukcji producenta i krytyczności napędu, a nie z jednej uniwersalnej liczby godzin.
Przy każdej inspekcji zatrzymuję maszynę, odłączam energię i zabezpieczam ją przed przypadkowym uruchomieniem. Osłona sprzęgła jest obowiązkowa tam, gdzie obracające się elementy mogą stworzyć zagrożenie dla operatora.
Najkrótsza droga do trafnego wyboru
Do typowej pompy lub wentylatora najczęściej wystarczy dobrze dobrane sprzęgło kłowe albo oponowe. Do ciężkiego napędu z dużym momentem lepiej rozważyć wersję zębatą, siatkową lub inną konstrukcję przeznaczoną do obciążeń udarowych. Do serwonapędu i osi pozycjonującej zwykle właściwsze będzie sprzęgło mieszkowe lub tarczowe.
Największą różnicę robią nie marketingowe nazwy, lecz moment, prędkość, sztywność, tłumienie drgań i dopuszczalna niewspółosiowość. Jeżeli te parametry są znane, dobór staje się przewidywalny, a sprzęgło może realnie wydłużyć życie łożysk, wałów i całej maszyny.
