Wymiana łożyska nie kończy się na odczytaniu symbolu z demontowanej części. Dobór łożysk wymaga sprawdzenia obciążeń, prędkości, temperatury, zabrudzeń, sposobu smarowania i warunków montażu, bo właśnie te czynniki najczęściej decydują o trwałości napędu. Poniżej pokazuję praktyczny proces wyboru, typowe błędy oraz kryteria, które pomagają uniknąć przedwczesnych awarii.
Właściwe łożysko wynika z warunków pracy, nie tylko z wymiarów
- Obciążenie promieniowe i osiowe decyduje o rodzaju konstrukcji oraz wymaganej nośności.
- Prędkość obrotowa i temperatura ograniczają wybór uszczelnień, koszyka, luzu i środka smarnego.
- Trwałość L10 oznacza czas pracy, który osiągnie co najmniej 90% identycznych łożysk w określonych warunkach.
- Pasowanie i montaż mogą skrócić życie elementu bardziej niż niewielki błąd w obliczeniach.
- Zabrudzenia oraz wilgoć wymagają odpowiedniego uszczelnienia i częstszej kontroli.
Najpierw trzeba opisać rzeczywiste warunki pracy
Największy błąd polega na dobraniu części wyłącznie po średnicy wału i średnicy gniazda. Te wymiary są punktem wyjścia, ale nie mówią nic o tym, czy łożysko wytrzyma udar, niewspółosiowość, wysoką temperaturę albo stałą pracę przez 24 godziny na dobę.
Zanim otworzę katalog, zbieram podstawowe dane maszyny. Przydatna jest krótka karta aplikacji zawierająca:
- średnicę wału, średnicę gniazda i dostępną szerokość,
- obciążenie promieniowe oraz osiowe w niutonach,
- prędkość nominalną i maksymalną w obr./min,
- temperaturę pracy oraz temperaturę otoczenia,
- rodzaj ruchu, czas pracy i cykl obciążenia,
- poziom drgań, udary i możliwe ugięcie wału,
- obecność pyłu, wody, chemikaliów lub opiłków,
- sposób smarowania i planowany dostęp serwisowy.
Jeżeli obciążenie zmienia się w czasie, nie warto liczyć wszystkiego dla wartości maksymalnej. Lepszy wynik daje histogram obciążeń i prędkości, ponieważ przewymiarowanie może zwiększyć tarcie, temperaturę i ryzyko poślizgu elementów tocznych przy małym obciążeniu.
W praktyce dobrze jest również sprawdzić przyczynę awarii poprzedniego łożyska. Uszkodzona bieżnia, niebieskie przebarwienia, korozja lub ślady frettingu często mówią więcej niż sam symbol części. Wymiana na większy model bez usunięcia źródła problemu zwykle tylko odsuwa awarię w czasie.
Rodzaj konstrukcji musi pasować do obciążenia i ruchu
Łożyska kulkowe są uniwersalne, ale nie są rozwiązaniem do każdej maszyny. Konstrukcja określa, jak element przenosi siły, jak znosi niewspółosiowość oraz jak szybko może pracować.
| Typ łożyska | Najlepsze zastosowanie | Ograniczenia |
|---|---|---|
| Kulkowe zwykłe | Obciążenia promieniowe i umiarkowane osiowe, silniki, wentylatory, pompy | Mniejsza odporność na duże ugięcia i silne udary |
| Kulkowe skośne | Połączone obciążenia promieniowe i osiowe, wrzeciona, przekładnie | Zwykle wymagają właściwego ustawienia lub pracy w parze |
| Wałeczkowe cylindryczne | Duże obciążenia promieniowe, przekładnie, silniki dużej mocy | Ograniczona zdolność przenoszenia obciążenia osiowego zależnie od wykonania |

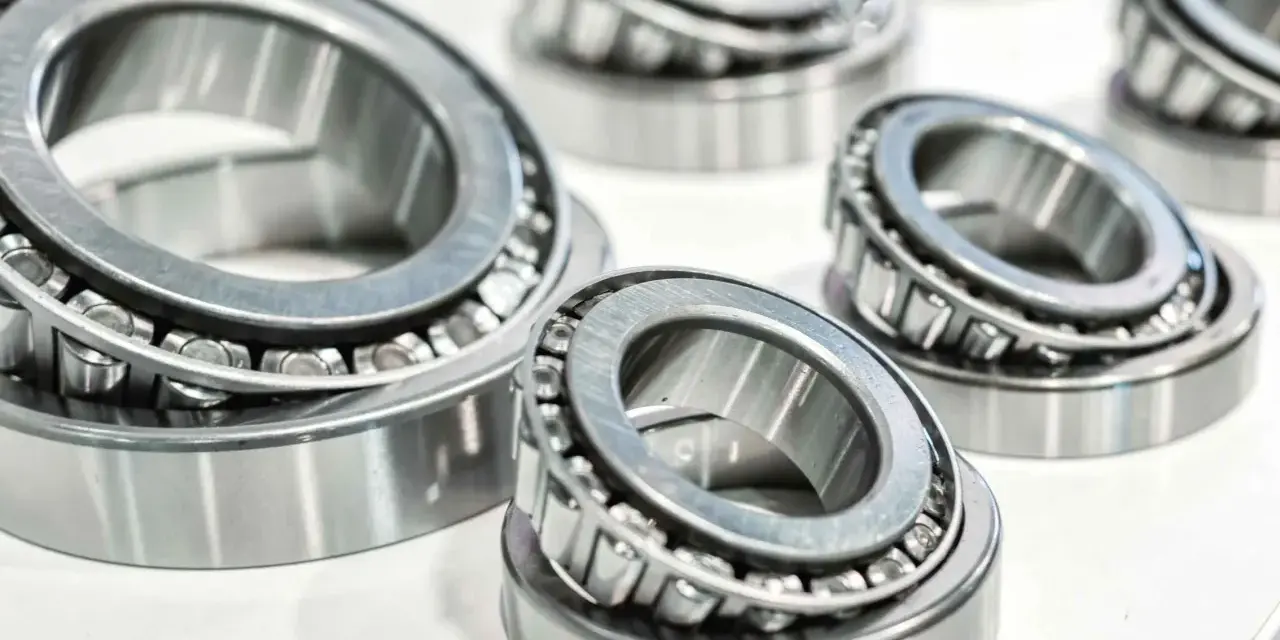

| Stożkowe | Duże obciążenia promieniowe i osiowe, piasty, osie, przekładnie | Wymagają regulacji luzu lub napięcia w układzie |
| Baryłkowe | Obciążenia duże i zmienne, możliwa niewspółosiowość wału | Większe gabaryty, niższe prędkości niż w wielu łożyskach kulkowych |
| Igiełkowe | Duża nośność przy małej przestrzeni promieniowej | Wymagają odpowiednio twardej i dokładnej bieżni |
| Oporowe | Głównie obciążenia osiowe | Nie powinny zastępować łożysk przeznaczonych do obciążeń promieniowych |
Przykładowo łożysko zwykłe sprawdzi się w wentylatorze, ale przy dużej sile osiowej może szybko utracić trwałość. W takiej sytuacji lepsze będzie łożysko skośne albo stożkowe. Z kolei przy ugięciu wału i niewspółosiowości oprawy rozsądniejszym wyborem bywa konstrukcja wahliwa, nawet jeśli jej nośność katalogowa nie jest najwyższa.
Przy wysokich obrotach liczy się nie tylko typ, lecz także kąt działania, materiał koszyka, dokładność wykonania i sposób smarowania. Większy kąt kontaktu zwiększa zdolność przenoszenia sił osiowych, ale zazwyczaj ogranicza prędkość i może zwiększać tarcie.
Obciążenie i trwałość trzeba policzyć, a nie oszacować na oko
Podstawowym parametrem katalogowym jest dynamiczna nośność ruchowa C. Do obliczeń wprowadza się także równoważne obciążenie łożyska P, które uwzględnia siłę promieniową i osiową. Dla podstawowej trwałości nominalnej stosuje się zależność:
L10 = (C/P)p
W tym wzorze L10 oznacza trwałość w milionach obrotów, a wykładnik p wynosi 3 dla łożysk kulkowych i około 10/3 dla łożysk wałeczkowych. Po przeliczeniu na godziny można ocenić, czy element spełni wymagany czas pracy.
Trwałość L10 nie jest obietnicą, że każde łożysko wytrzyma dokładnie ten sam czas. To wartość statystyczna, przy której co najmniej 90% identycznych łożysk powinno osiągnąć podany wynik przy założonych warunkach. Jeśli zakład wymaga wyższej niezawodności, trzeba uwzględnić odpowiedni współczynnik niezawodności i warunki smarowania.
Prosty przykład pokazuje znaczenie obciążenia. Jeżeli obciążenie łożyska kulkowego wzrośnie dwukrotnie, jego teoretyczna trwałość spadnie około ośmiokrotnie, bo obciążenie występuje w trzeciej potędze. Dlatego niewielkie zwiększenie siły, którego nie widać na pierwszy rzut oka, może mieć bardzo duży wpływ na serwis napędu.
Same obliczenia zmęczeniowe nie wystarczą przy bardzo małych obciążeniach, drganiach, częstych rozruchach lub dużych udarach. W takich przypadkach trzeba sprawdzić także nośność statyczną, ryzyko odkształceń i poślizgu. Dotyczy to między innymi przenośników, przekładni z luzem oraz maszyn, które długo stoją pod obciążeniem.
Pasowanie, luz i uszczelnienie decydują o zachowaniu w maszynie
Nawet prawidłowo obliczone łożysko może przegrzewać się albo obracać na wale, jeśli źle dobrano pasowanie. Gdy pierścień obraca się względem obciążenia, zwykle potrzebuje mocniejszego osadzenia. Pierścień nieruchomy często wymaga pasowania luźniejszego, choć ostateczna decyzja zależy od obciążenia, temperatury i materiału oprawy.
Zbyt ciasne pasowanie zmniejsza luz wewnętrzny i może doprowadzić do wzrostu temperatury. Zbyt luźne powoduje pełzanie pierścienia, zużycie powierzchni oraz korozję cierną. W dokumentacji spotyka się oznaczenia klas luzu, na przykład C3, która oznacza większy luz wewnętrzny niż wykonanie normalne.
Jak wybrać uszczelnienie
Uszczelnienie gumowe, zwykle oznaczane jako 2RS, dobrze chroni przed pyłem i wilgocią, ale zwiększa opory ruchu. Osłony bezstykowe, na przykład 2Z lub 2RZ, mają mniejsze tarcie i lepiej sprawdzają się przy wyższych obrotach, lecz gorzej zatrzymują wodę oraz drobne zanieczyszczenia.
W czystym silniku elektrycznym można preferować niskie opory i wysoką prędkość graniczną. W pobliżu mokrego procesu, pyłu mineralnego lub emulsji ważniejsza będzie ochrona przed zanieczyszczeniami. Uszczelnienie nie naprawi złej geometrii oprawy, ale często decyduje o tym, czy smar pozostanie czysty przez cały okres pracy.
Trzeba też sprawdzić temperaturę. Standardowa guma, smar i koszyk nie są uniwersalne dla każdej aplikacji. Przy temperaturach podwyższonych, kontakcie z chemikaliami albo wymaganiach higienicznych konieczne może być wykonanie specjalne, a nie tylko zmiana symbolu podstawowego.
Smarowanie i montaż są częścią wyboru, nie dodatkiem
W wielu zakładach łożysko dobiera się poprawnie, a później niszczy podczas montażu. Uderzanie młotkiem w niewłaściwy pierścień, zabrudzenie smaru, przekoszenie elementu lub dokręcenie nakrętki bez kontroli momentu to częste przyczyny szybkich uszkodzeń.
Siłę montażową należy przenosić przez pierścień, który jest osadzany. Jeżeli wciskamy łożysko na wał, nacisk powinien działać na pierścień wewnętrzny. Przy wciskaniu do oprawy obciążamy pierścień zewnętrzny. Do większych elementów lepiej zastosować tuleję montażową, nakrętkę hydrauliczną albo nagrzewanie indukcyjne zgodne z instrukcją producenta.
Przeczytaj również: Tabela rowków wpustowych - Jak czytać i unikać błędów?
Dobór środka smarnego
Smar dobiera się przede wszystkim do prędkości, temperatury, obciążenia i zanieczyszczeń. Najczęściej spotyka się smary o klasie konsystencji NLGI 2, ale sama klasa nie mówi jeszcze, czy produkt pasuje do konkretnego łożyska. Ważne są także lepkość oleju bazowego, zagęszczacz, dodatki i kompatybilność z poprzednim smarem.
Przepełnienie przestrzeni smarem jest równie niebezpieczne jak jego brak. Przy wysokich obrotach nadmiar może powodować intensywne mieszanie, wzrost temperatury i wypływanie środka przez uszczelnienia. W łożyskach pracujących w wilgotnym lub zapylonym środowisku częstsze uzupełnianie smaru może być uzasadnione, ale trzeba wtedy kontrolować jego ilość i stan.
Łożysko określane jako „bezobsługowe” nie jest wieczne. Oznacza zwykle, że przy określonej temperaturze, prędkości i czystości smar wystarcza na przewidywany czas pracy. Jeżeli warunki odbiegają od katalogowych, potrzebne są pomiary temperatury, drgań i okresowa ocena smaru.
Najczęstsze błędy przy wymianie elementu
W utrzymaniu ruchu powtarzają się te same pomyłki. Najbardziej kosztowna jest decyzja oparta na zasadzie „weźmy większe, będzie mocniejsze”. Większe łożysko może nie pasować do prędkości, luzu, sztywności wału ani przestrzeni na uszczelnienie.
- Kopiowanie starego symbolu bez sprawdzenia, czy poprzedni model był właściwy.
- Pomijanie obciążenia osiowego, szczególnie w przekładniach i pompach.
- Brak uwzględnienia temperatury oraz rozszerzalności wału i oprawy.
- Stosowanie tego samego smaru w całej hali, mimo różnych prędkości i warunków.
- Łączenie łożysk różnych producentów bez sprawdzenia tolerancji, luzu i wykonania.
- Zakładanie uszczelnienia 2RS do aplikacji, w której prędkość graniczna jest zbyt wysoka.
- Brak kontroli współosiowości, bicia wału i stanu gniazda.
Przy każdej powtarzającej się awarii warto zachować stare łożysko do analizy. Matowe smugi, wżery, łuszczenie bieżni, uszkodzenia koszyka i ślady przegrzania wskazują różne mechanizmy uszkodzeń. Sam hałas nie wystarcza do diagnozy, bo podobne objawy mogą powodować niewyważenie, luz w oprawie albo niewłaściwe napięcie pasa.
Prosta karta doboru pomaga podjąć dobrą decyzję
Przed zamówieniem części przygotowuję krótkie zestawienie, które można przekazać dostawcy lub konstruktorowi. Powinno zawierać minimum:
| Obszar | Przykładowe dane |
|---|---|
| Geometria | Wał 35 mm, gniazdo 72 mm, szerokość 17 mm |
| Obciążenia | Promieniowe 1800 N, osiowe 600 N, możliwy udar |
| Prędkość | 1450 obr./min, krótkotrwale do 1800 obr./min |
| Środowisko | Pył, wilgoć okresowa, temperatura otoczenia od 10 do 40°C |
| Obsługa | Praca 16 godzin dziennie, smarowanie co 2000 godzin |
| Oczekiwana trwałość | Założony czas pracy i dopuszczalna częstość postojów |
Na tej podstawie można porównać kilka wariantów i sprawdzić nie tylko cenę zakupu, lecz także trwałość, dostępność, czas montażu oraz koszt przestoju. W maszynie krytycznej tańsze łożysko nie zawsze oznacza tańsze rozwiązanie, jeśli wymaga częstszej wymiany albo powoduje zatrzymanie całej linii.
Gdy dane są niepełne, najlepiej jasno wskazać założenia i poprosić o ich potwierdzenie. Dotyczy to zwłaszcza sił osiowych, temperatury, rodzaju smaru i sposobu ustalania wału. Precyzyjny katalogowy symbol bez wiarygodnych danych wejściowych daje tylko pozór dokładności.
Co sprawdzić przed uruchomieniem napędu
Po zamontowaniu elementu kontroluję swobodę obrotu, temperaturę podczas rozruchu, poziom drgań oraz ewentualny wyciek smaru. Pierwsze godziny pracy są dobrym momentem na wychwycenie zbyt ciasnego pasowania, niewspółosiowości lub nadmiernego napełnienia środkiem smarnym.
Najrozsądniejszy wybór łączy nośność, prędkość, trwałość, ochronę i możliwość serwisowania. Jeżeli aplikacja jest nietypowa, pracuje przy dużych obciążeniach lub awaria zatrzymuje kosztowną produkcję, obliczenia warto zweryfikować z działem aplikacyjnym producenta. Taka konsultacja często kosztuje mniej niż kolejny nieplanowany postój.
