Sprzęgła zębate - dobór, montaż i smarowanie napędu

Gdy silnik i przekładnia pracują pod dużym obciążeniem, zwykłe połączenie wałów szybko pokazuje swoje ograniczenia. Sprzęgła zębate przenoszą moment przez zazębienie piast i tulei, a przy tym kompensują niewielkie błędy ustawienia osi. Poniżej wyjaśniam, jak działają, gdzie mają sens, jak je dobrać oraz które błędy montażowe najczęściej skracają ich trwałość.

Jak działa sprzęgło zębate i skąd bierze się jego duża nośność

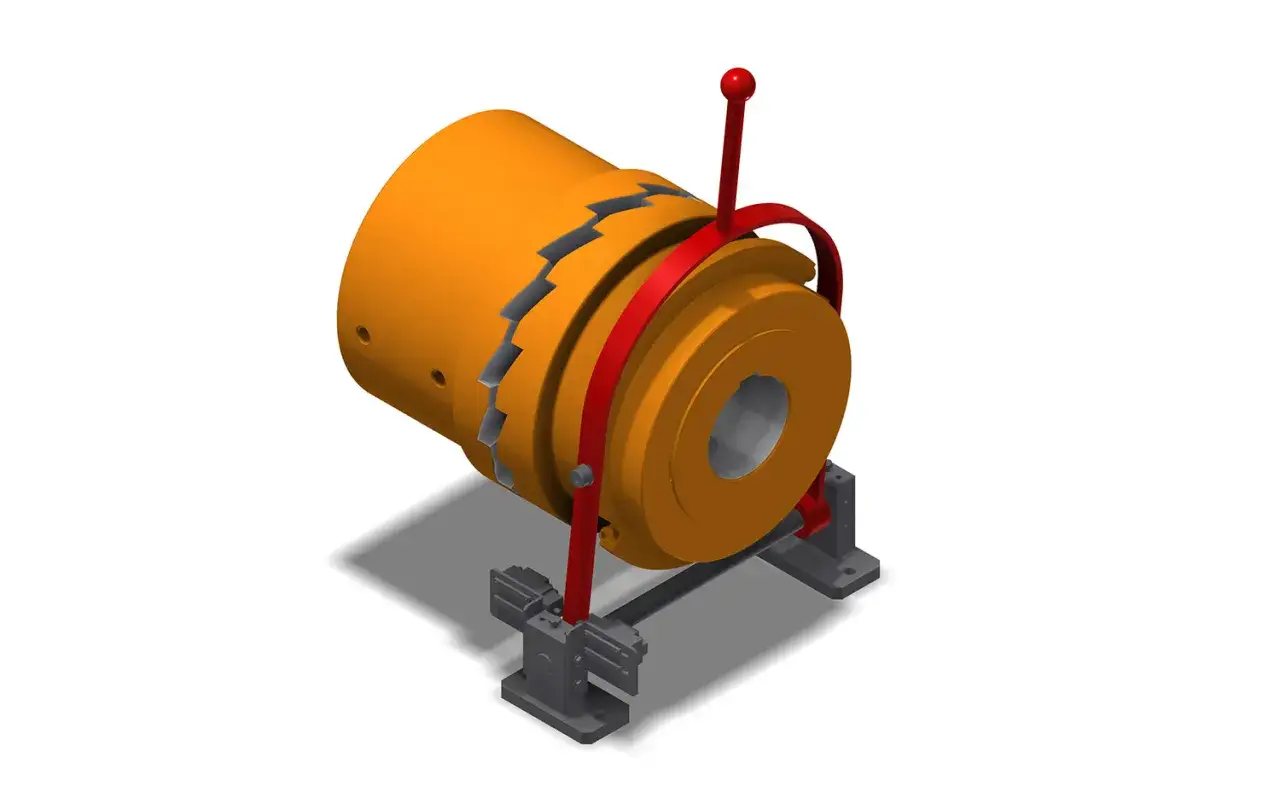

Typowa konstrukcja składa się z dwóch piast z uzębieniem zewnętrznym oraz tulei albo dwóch tulei z uzębieniem wewnętrznym. Piasty mocuje się na wałach silnika i maszyny napędzanej, a tuleja zazębia się z nimi po obu stronach. Moment obrotowy przechodzi przez boki zębów, zamiast przez elastyczny wkład lub gumowy element.

Największą zaletą takiego rozwiązania jest wysoka gęstość przenoszonego momentu. Sprzęgło może być stosunkowo krótkie i kompaktowe, a mimo to obsługiwać napędy o dużej mocy. Jednocześnie zazębienie pozwala na niewielkie przemieszczenia osi wałów, które powstają między innymi wskutek rozszerzalności cieplnej, osiadania fundamentu albo obciążeń korpusu maszyny.

Jakie odchyłki może kompensować

W zależności od konstrukcji sprzęgło toleruje odchyłkę kątową, przesunięcie promieniowe oraz przemieszczenie osiowe. W praktyce nie należy jednak traktować dopuszczalnej wartości z katalogu jako celu montażowego. Jeśli producent podaje około 1,5° na jedno zazębienie, nie oznacza to, że napęd powinien stale pracować przy takiej wartości.

Im większe odchylenie, tym szybciej obciążenie skupia się na fragmentach zębów. Rośnie temperatura, zużycie powierzchni bocznych i ryzyko uszkodzenia uszczelnień. Dobrze ustawiony napęd wykorzystuje zdolność kompensacji jako rezerwę bezpieczeństwa, a nie jako sposób na ukrycie błędów fundamentu.

Sztywność skrętna ma znaczenie

Metalowe wykonania mają zwykle wysoką sztywność skrętną, czyli mało uginają się pod wpływem momentu. To pomaga w napędach, w których ważna jest precyzja przeniesienia ruchu, ale oznacza też słabsze tłumienie drgań niż w sprzęgłach elastomerowych.

Jeżeli maszyna generuje częste udary, rewersy lub gwałtowne rozruchy, samo zwiększenie rozmiaru sprzęgła może nie rozwiązać problemu. W takim przypadku trzeba przeanalizować cały układ skrętny, w tym bezwładność wirników, charakterystykę silnika i częstotliwość cykli.

Rodzaje konstrukcji i ich praktyczne zastosowania

Pod wspólną nazwą kryje się kilka rozwiązań różniących się materiałem, sposobem uszczelnienia i zakresem zastosowań. Przy wyborze patrzę nie tylko na maksymalny moment, lecz także na to, ile pracy wymaga późniejsza obsługa.

Tuleja poliamidowa czy stalowa

Wersja z tuleją z tworzywa bywa dobrym wyborem tam, gdzie liczy się prostota i ograniczenie prac konserwacyjnych. Jej słabszą stroną jest temperatura, promieniowanie UV, kontakt z niektórymi chemikaliami oraz obciążenia udarowe. Zawsze sprawdzam zakres temperatury podany dla konkretnego materiału, bo samo określenie poliamid nie mówi jeszcze, jak zachowa się element w danej instalacji.

Całostalowe wykonanie wygrywa przy dużym momencie, wysokiej temperaturze i pracy ciągłej. Nie jest jednak bezobsługowe. Zużyta uszczelka lub brak smaru mogą zniszczyć zazębienie szybciej niż samo przeciążenie, dlatego wyższa nośność idzie tu w parze z większymi wymaganiami utrzymania ruchu.

Gdzie takie rozwiązanie sprawdza się najlepiej

Najczęściej spotyka się je w napędach pomp, sprężarek, przenośników, mieszadeł, wentylatorów przemysłowych, walcarek i urządzeń dźwigowych. Szczególnie dobrze sprawdzają się tam, gdzie potrzebny jest duży moment przy ograniczonej przestrzeni montażowej.

Nie wybierałbym ich automatycznie do każdego silnika. Przy małej mocy, dużych wymaganiach dotyczących tłumienia drgań albo pracy bezobsługowej lepsze może być sprzęgło elastomerowe lub membranowe. Zębate rozwiązanie ma sens wtedy, gdy jego wysoka nośność i kompaktowa budowa rzeczywiście są potrzebne.

Jak dobrać rozmiar bez zgadywania

Pierwszy krok to obliczenie momentu nominalnego. Dla mocy w kilowatach i prędkości obrotowej w obrotach na minutę można użyć wzoru T = 9550 × P / n, gdzie T oznacza moment w niutonometrach. Silnik 30 kW przy 1500 obr./min daje około 191 Nm momentu nominalnego.

Do wyniku trzeba dodać zapas wynikający z charakteru pracy. W spokojnym napędzie często zaczyna się od współczynnika około 1,25-1,5, natomiast przy częstych rozruchach, rewersach, dużej bezwładności lub udarach potrzebny może być współczynnik 1,75-2,5 albo dobór wykonany indywidualnie. Ostateczna wartość musi wynikać z tabel producenta, bo różne serie mają różną charakterystykę obciążenia.

Dane potrzebne do prawidłowego wyboru

• moc silnika i rzeczywisty moment roboczy,
• prędkość obrotowa oraz zakres zmienności obrotów,
• średnice obu wałów i dostępna długość piast,
• rodzaj wpustu, wielowypustu albo połączenia zaciskowego,
• odległość między końcami wałów,
• spodziewane odchyłki osiowania,
• liczba rozruchów na godzinę i sposób pracy,
• temperatura, zapylenie, wilgoć, chemikalia oraz wymagania ATEX.

Sam wymiar otworu nie wystarcza. Dwa sprzęgła o takim samym otworze mogą mieć zupełnie różną dopuszczalną prędkość, moment i zdolność kompensacji. W karcie doboru sprawdzam co najmniej moment ciągły, moment maksymalny, obroty graniczne i dopuszczalne odchyłki.

Porównanie z innymi rozwiązaniami

Pod względem ceny małe wykonania katalogowe z tuleją z tworzywa lub stali kosztują często około 100-400 zł za komplet, a sama tuleja może kosztować kilkadziesiąt lub około 150 zł. Większe, całostalowe modele do ciężkiego przemysłu mogą kosztować kilka tysięcy złotych, szczególnie po uwzględnieniu obróbki otworów, wpustów, wyważenia i specjalnych uszczelnień.

Najtańszy element nie zawsze jest ekonomiczny. Jeśli awaria zatrzymuje linię na kilka godzin, większe znaczenie niż cena zakupu ma dostępność części, czas wymiany i możliwość wykonania przeglądu bez rozsuwania maszyn.

Montaż i osiowanie decydują o trwałości

Wiele awarii przypisywanych jakości sprzęgła zaczyna się w rzeczywistości od niedokładnego ustawienia wałów. Przed montażem sprawdzam bicie wałów, stan wpustów, długość osadzenia piast oraz odległość między końcami wałów. Rdza, zadzior albo zbyt luźny wpust mogą powodować niewspółosiowość już w pierwszych godzinach pracy.

Praktyczna kolejność prac

1. Oczyść wały i zmierz ich średnice oraz bicie.
2. Załóż piasty na właściwą głębokość, bez dobijania przez tuleję lub uszczelnienie.
3. Ustaw odległość między wałami zgodnie z dokumentacją.
4. Wykonaj osiowanie kątowe i równoległe, najlepiej przy użyciu laserowego przyrządu pomiarowego.
5. Dokręć elementy mocujące momentem podanym przez producenta.
6. Wypełnij sprzęgło odpowiednim smarem albo zamontuj tuleję zgodnie z instrukcją.
7. Po krótkim biegu próbnym sprawdź temperaturę, hałas i ewentualny wyciek.

Nie używam sprzęgła do dociągania wałów na miejsce. Taka praktyka przenosi na zazębienie siły, które powinien przejąć fundament, łapa silnika albo regulacja położenia maszyny. Po rozgrzaniu układu odchyłka może się dodatkowo zmienić, dlatego w napędach o dużej mocy warto wykonać pomiar zarówno na zimno, jak i po osiągnięciu temperatury roboczej.

Trzeba też zostawić odpowiednią przestrzeń na ruch osiowy. Zbyt ciasne ustawienie może powodować nacisk na uszczelnienia i łożyska, a zbyt duża odległość może zmniejszyć zazębienie. Wymiar DBSE, czyli odległość między końcami wałów, powinien odpowiadać wartości z karty konkretnego modelu.

Smarowanie i przeglądy bez zbędnych przestojów

W stalowym sprzęgle zębatym smar tworzy warstwę ograniczającą tarcie między zębami oraz chroni powierzchnie przed korozją. Nie wystarczy wlać dowolnego oleju przekładniowego albo użyć pierwszego smaru do łożysk. Liczą się lepkość, dodatki EP, temperatura pracy, prędkość obrotowa oraz zgodność ze szczeliwem.

Producenci stosują zarówno smary plastyczne, jak i układy olejowe. Instrukcja konkretnej serii ma pierwszeństwo przed ogólnymi poradami, ponieważ ilość środka i sposób napełnienia zależą od geometrii tulei. Przepełnienie może podnosić temperaturę, a niedobór pozostawiać fragmenty zębów bez ochrony.

Co kontrolować podczas przeglądu

• szczelność uszczelnień i obecność wycieku,
• zmianę koloru lub zapachu środka smarnego,
• opiłki metalu w smarze,
• wypolerowane, wżarte albo wykruszone powierzchnie zębów,
• temperaturę obudowy w porównaniu z wcześniejszymi pomiarami,
• hałas i drgania przy tych samych obrotach oraz obciążeniu.

Nie ustalałbym jednego uniwersalnego interwału dla każdej instalacji. Dla czystego, umiarkowanie obciążonego napędu przegląd może przypadać przy planowanym postoju co kilka miesięcy, natomiast pył, wysoka temperatura i praca ciągła wymagają krótszych odstępów. Dobrym rozwiązaniem jest zapisanie w systemie utrzymania ruchu temperatury bazowej i daty ostatniego smarowania, aby zauważyć trend, zanim pojawi się awaria.

Modele z tuleją poliamidową często nie wymagają smarowania, ale nie oznacza to całkowitego braku kontroli. Trzeba obserwować starzenie tworzywa, luz, pęknięcia oraz wpływ temperatury. Wymiana zużytej tulei jest zwykle tańsza i szybsza niż naprawa piast z uszkodzonym uzębieniem.

Objawy zużycia i najczęstsze błędy

Pierwszym sygnałem problemu bywa nie awaria, lecz zmiana zachowania napędu. Narastający hałas, cykliczne stukanie, wyższa temperatura obudowy albo wyciek smaru powinny uruchomić kontrolę. Czekanie na całkowite zerwanie połączenia zwykle zwiększa zakres naprawy.

Przeczytaj również: Napędy łańcuchowe - Jak dobierać i serwisować, by działały latami?

Błędy, które powtarzają się najczęściej

• dobór wyłącznie po mocy silnika, bez uwzględnienia rozruchu i udarów,
• ustawianie wałów według samego liniału, bez kontroli odchyłki kątowej,
• mieszanie smarów o nieznanej kompatybilności,
• pomijanie temperatury otoczenia i zapylenia,
• praca z uszkodzonym uszczelnieniem,
• brak kontroli po wymianie łożysk lub przesunięciu silnika,
• traktowanie dopuszczalnej niewspółosiowości jako normalnego ustawienia roboczego.

Szczególnie ryzykowne jest zwiększanie mocy silnika bez ponownego sprawdzenia sprzęgła. Większy silnik może dostarczać nie tylko większy moment, lecz także wyższy moment rozruchowy i większe obciążenia dynamiczne. W takiej sytuacji oceniam cały łańcuch napędowy, a nie tylko średnicę wału.

Jak podejść do zakupu w zakładzie przemysłowym

Przed zamówieniem przygotowałbym krótką kartę danych, zamiast wysyłać dostawcy samo oznaczenie starego elementu. Powinna zawierać moc, obroty, średnice wałów, wymiary wpustów, rozstaw, warunki środowiskowe i informację, czy wymiana ma być możliwa bez przesuwania urządzeń.

Jeśli sprzęgło pracuje w krytycznym węźle, dobrze zamówić również części zużywalne, przede wszystkim uszczelnienia, tuleję lub komplet śrub. Niewielki zapas może skrócić przestój z kilku dni do kilku godzin, zwłaszcza gdy element ma niestandardowy otwór albo wymaga obróbki na zamówienie.

Przy porównywaniu ofert sprawdzam, czy podana cena obejmuje komplet, czy tylko tuleję albo jedną piastę. Trzeba też zweryfikować materiał, maksymalne obroty, certyfikaty, sposób smarowania i dostępność dokumentacji. Najważniejsza jest zgodność parametrów z konkretnym napędem, nie sama nazwa producenta ani atrakcyjna cena katalogowa.

Co sprawdzić przed uruchomieniem napędu

Dobór oparty na momencie, obrotach i warunkach pracy daje bezpieczną podstawę, ale o trwałości decydują szczegóły. Przed rozruchem potwierdzam poprawne osiowanie, właściwe zazębienie, komplet uszczelnień i odpowiednią ilość środka smarnego. Po uruchomieniu zapisuję temperaturę oraz poziom drgań jako punkt odniesienia do kolejnych przeglądów.

Jeżeli napęd ma pracować w ciężkich warunkach, rozsądniej wybrać solidniejsze wykonanie i zaplanować diagnostykę niż liczyć na maksymalne wykorzystanie katalogowej nośności. Właśnie ta rezerwa, połączona z regularnym smarowaniem i kontrolą ustawienia, najczęściej decyduje o tym, czy połączenie będzie pracować latami, czy stanie się źródłem powtarzających się przestojów.
