Drogi transportowe w magazynie decydują nie tylko o tym, czy wózek widłowy przejedzie bezpiecznie między regałami. W praktyce wpływają na tempo kompletacji, liczbę kolizji, komfort pracy i to, ile czasu magazyn traci na zbędne manewry. Poniżej pokazuję, jak je rozplanować, jak dobrać szerokości i oznakowanie oraz które błędy najczęściej psują dobrze zapowiadający się układ.
Najważniejsze zasady, które porządkują ruch w magazynie
- Najpierw rozdzielam ruch pieszy od ruchu wózków, bo mieszanie tych strumieni najszybciej tworzy ryzyko i korki.
- Układ tras powinien skracać drogę towaru, a nie tylko „dobrze wyglądać” na planie hali.
- Szerokość przejść i alejek dobiera się do najszerszego ładunku oraz sposobu ruchu, z uwzględnieniem zapasu na manewr.
- Na drogach nie powinno być progów ani stopni, a pochylnie muszą mieć nachylenie dostosowane do środka transportu.
- Oznakowanie bez instrukcji i egzekwowania zasad działa słabo, więc samo malowanie linii nie wystarcza.
- Jeśli w magazynie zmienia się asortyment, wózki albo natężenie ruchu, układ ciągów trzeba zweryfikować ponownie.
Dlaczego układ dróg decyduje o wydajności magazynu
Ja zawsze zaczynam od przepływu towaru, a nie od samego malowania linii. Jeśli droga jest za długa, przecina strefy składowania albo zmusza operatora do cofania, rośnie liczba manewrów, spada płynność pracy i szybciej pojawiają się uszkodzenia palet, regałów czy samych ładunków.
Najlepiej działa układ, w którym trasy są krótkie, czytelne i możliwie jednokierunkowe. Wtedy łatwiej oddzielić strefę przyjęć, składowania, kompletacji i wysyłki, a to przekłada się na mniejszą liczbę punktów kolizyjnych. W praktyce szczególnie dobrze widać to w magazynach, gdzie towar przechodzi przez kilka etapów w jednym ciągu technologicznym: im mniej „skrótów przez środek”, tym mniej chaosu przy szczytowym obciążeniu.
W magazynach z ruchem mieszanym największy problem robią nie same odległości, ale miejsca przecięcia się strumieni ludzi i maszyn. Dlatego lepiej prowadzić ruch wokół stref niż przez ich środek, nawet jeśli oznacza to nieco dłuższą trasę. Krótsza droga nie zawsze jest lepsza, jeśli wymusza zatrzymania i wzajemne ustępowanie pierwszeństwa.
Według PIP pracodawca ma obowiązek zapewnić wykonane i oznakowane drogi komunikacyjne i transportowe oraz utrzymywać je w stanie niestwarzającym zagrożeń. To ważne, bo z punktu widzenia praktyki magazynowej nie chodzi wyłącznie o zgodność z przepisami, ale o układ, który da się utrzymać w realnym ruchu zmianowym.
Od tego punktu naturalnie przechodzę do parametrów technicznych, bo nawet najlepszy układ będzie słaby, jeśli ciągi są po prostu za ciasne.
Jak dobrać szerokość i geometrię ciągów
Podstawowa zasada jest prosta: szerokość trzeba liczyć pod realny ładunek, realny środek transportu i realny sposób jazdy. W praktyce nie wystarczy zmierzyć samego wózka albo samej palety, bo znaczenie ma też zapas na odchylenie toru, promień skrętu i ewentualne wystawanie ładunku poza obrys nośnika. W dokumentach projektowych nadal jako punkt odniesienia pojawia się PN-M-78010:1968P dotycząca transportu wewnętrznego. Zgodnie z tym podejściem dla ruchu pieszego przyjmuje się prosty wzór: szerokość drogi to szerokość niesionego ładunku powiększona o 30 cm przy ruchu jednokierunkowym albo o 60 cm przy ruchu dwukierunkowym, przy czym droga nie powinna być węższa niż 120 cm. Dla środków transportowych zapas jest większy: w praktyce projektowej spotkasz wzór szerokości drogi równy szerokości środka transportu plus 60 cm dla ruchu jednokierunkowego albo 2 razy szerokość środka transportu plus 90 cm dla ruchu dwukierunkowego.To nie są liczby do kopiowania bezmyślnie. Jeśli przewozisz ładunki niestandardowe, skrzynie o wystających elementach albo palety o nieregularnym kształcie, liczysz pod najszerszy rzeczywisty wariant, nie pod katalogowy wymiar palety. Ja przy takich projektach zawsze sprawdzam trzy rzeczy naraz: szerokość wózka, szerokość ładunku i najgorszy możliwy manewr na skrzyżowaniu.
| Rodzaj ruchu | Praktyczny punkt odniesienia | Co trzeba dopilnować |
|---|---|---|
| Ruch pieszy jednokierunkowy | Szerokość ładunku + 30 cm | Nie schodzić poniżej 120 cm |
| Ruch pieszy dwukierunkowy | 2 × szerokość ładunku + 60 cm | Zostawić swobodę minięcia się dwóch osób z ładunkiem |
| Ruch środków transportowych jednokierunkowy | Szerokość środka transportu lub ładunku + 60 cm | Uwzględnić skręt, odchylenie toru i wystające elementy |
| Ruch środków transportowych dwukierunkowy | 2 × szerokość środka transportu lub ładunku + 90 cm | Zweryfikować mijanie się przy pełnym obciążeniu |
Równie ważna jest geometria podłoża. Na drogach transportowych i w magazynach nie powinny występować progi ani stopnie, a przy różnicach poziomów trzeba stosować pochylnie. Ich nachylenie nie powinno przekraczać 8%, bo większy spadek szybko pogarsza panowanie nad wózkiem i utrudnia bezpieczny transport ładunku. Do tego dochodzi wymóg prostej rzeczy, o której w praktyce łatwo zapomnieć: nawierzchnia musi być równa, twarda lub utwardzona i mieć nośność dostosowaną do obciążenia.
Gdy te parametry są policzone, dopiero wtedy ma sens przejść do oznakowania i organizacji ruchu, bo sama geometra bez jasnych reguł nadal nie daje bezpieczeństwa.
Jak oznakowanie i organizacja ruchu ograniczają kolizje

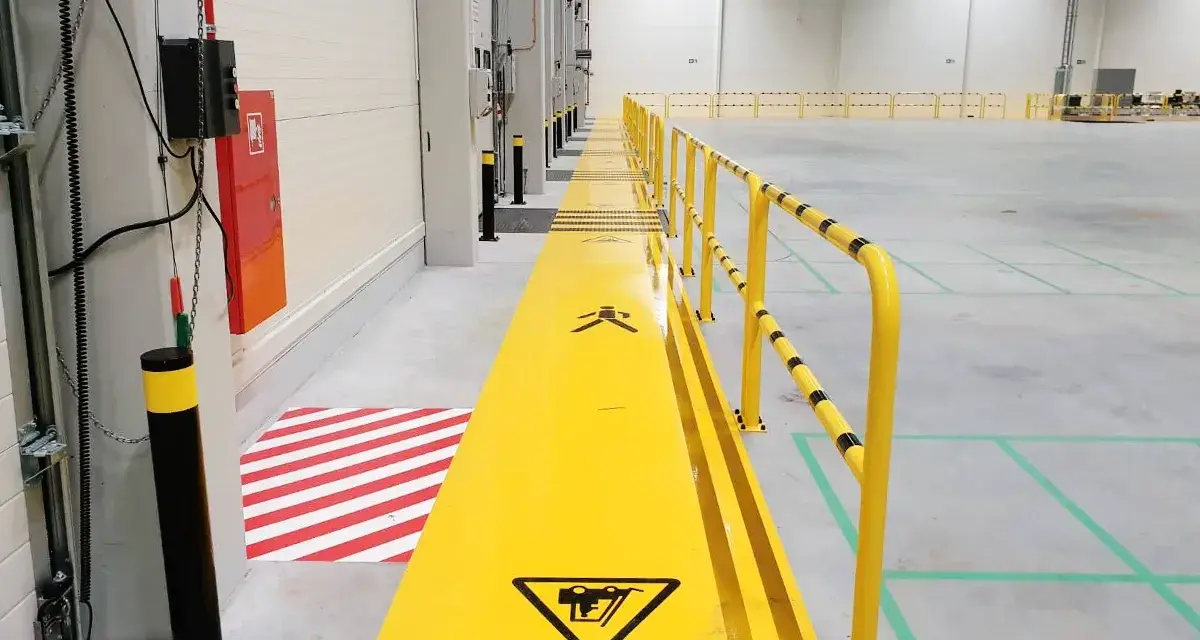

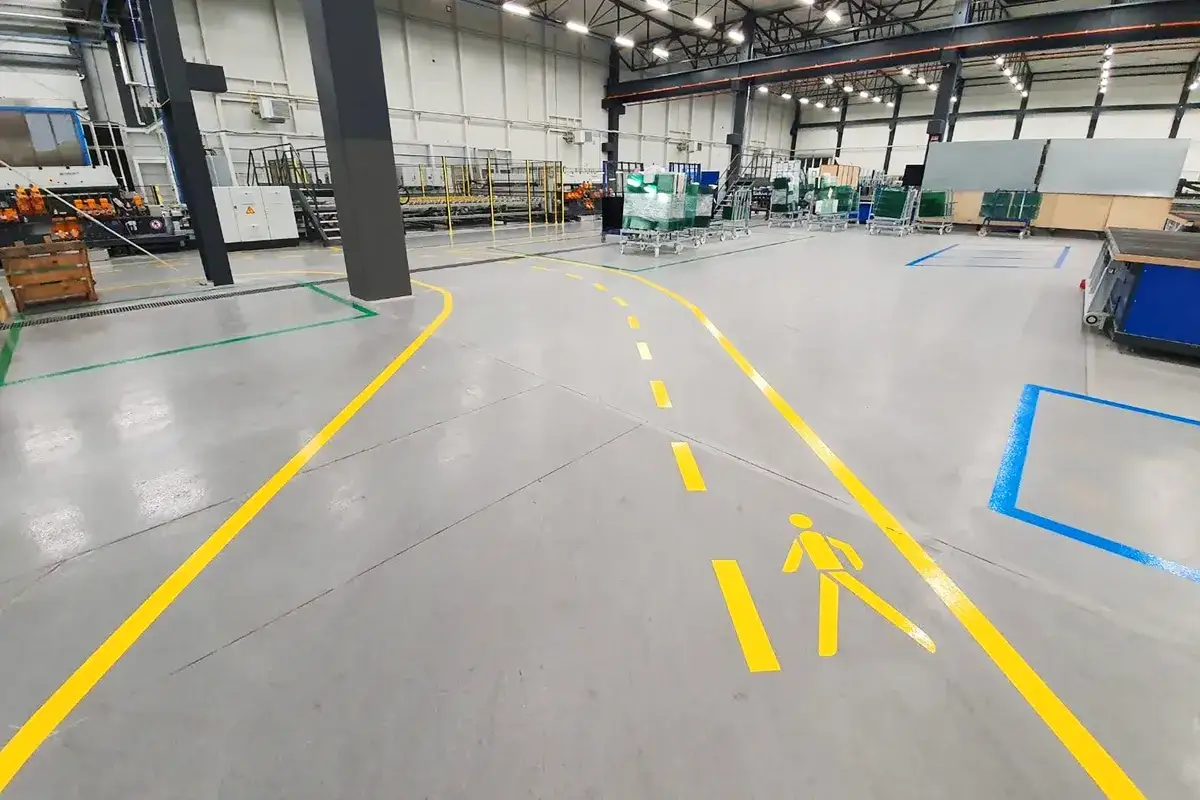

W dobrze zorganizowanym magazynie linie na posadzce nie są dekoracją, tylko narzędziem sterowania ruchem. Powinny jasno pokazywać, którędy chodzą ludzie, którędy jadą wózki, gdzie wolno się zatrzymać, a gdzie obowiązuje bezwzględny zakaz postoju. Jeśli strefa jest ryzykowna, oznaczenie musi być czytelne z dystansu, a nie widoczne dopiero wtedy, gdy operator jest już w punkcie konfliktowym.
Praktycznie oznaczam co najmniej te elementy:
- przejścia piesze,
- ciągi transportowe dla wózków,
- miejsca skrzyżowań i zawrotów,
- strefy odkładcze i buforowe,
- miejsca o ograniczonej widoczności,
- strefy niebezpieczne przy bramach, dokach i narożnikach regałów.
Według przepisów BHP miejsca zagrożenia powinny być oznakowane widocznymi barwami lub znakami bezpieczeństwa, a jeśli nie da się wyeliminować zagrożenia środkami technicznymi, trzeba wesprzeć się instrukcjami i organizacją pracy. To ważne rozróżnienie: oznakowanie ma sens tylko wtedy, gdy idzie za nim reguła ruchu i szkolenie ludzi.
Ja szczególnie lubię rozwiązania, które nie opierają się wyłącznie na farbie. Bariera, słupek, odbojnica, lustro lub fizyczne oddzielenie pieszych od wózków robią więcej niż kolejne linie. W miejscach o dużym ruchu mieszanym lepiej postawić na jednoznaczne kierowanie ruchem niż na liczenie, że wszyscy „będą uważać”.
Jeśli w magazynie są regały, pamiętam jeszcze o odstępach między nimi. PIP przypomina, że powinny być one dostosowane do środków transportowych i umożliwiać bezpieczne operowanie ładunkami. To nie jest detal, bo zbyt ciasny korytarz między regałami szybko zamienia się w miejsce regularnych otarć i przestojów.
Kiedy układ i oznakowanie są już opisane, wychodzą na jaw powtarzalne błędy, które najczęściej psują cały projekt.
Najczęstsze błędy, które zamieniają trasę w wąskie gardło
W magazynach widzę kilka pomyłek wracających wyjątkowo konsekwentnie. Najgorsze jest to, że większość z nich nie wygląda groźnie na etapie projektu, a problemy pojawiają się dopiero wtedy, gdy hala zaczyna pracować pełnym rytmem.
| Błąd | Co powoduje | Jak to poprawić |
|---|---|---|
| Zbyt wąskie alejki | Cofanie, zarysowania, dłuższy czas manewru | Przeliczyć szerokość pod najgorszy realny ładunek i pełny skręt |
| Mieszanie pieszych z ruchem wózków | Kolizje i niepotrzebne zatrzymania | Rozdzielić strefy lub zastosować fizyczne separatory |
| Brak zapasu na skręt i mijanie | Uderzenia w regały i nerwowe manewry | Dodać margines do wymiaru samego wózka i ładunku |
| Progi, ubytki i śliska nawierzchnia | Wstrząsy, utrata stabilności, wolniejsza jazda | Naprawić posadzkę i utrzymać ją w stanie technicznym bez kompromisów |
| Brak aktualizacji po zmianie asortymentu | Stary układ przestaje pasować do nowego przepływu | Powtórzyć analizę tras po każdej większej zmianie operacyjnej |
W praktyce największy błąd polega na projektowaniu pod „idealny dzień”, a nie pod szczyt obciążenia. Jeśli dostawy, kompletacja i wysyłka nakładają się na siebie, nawet poprawne na papierze ciągi komunikacyjne mogą stać się zbyt ciasne. Dlatego ja zawsze sprawdzam nie tylko średni ruch, ale też momenty spiętrzenia: porę przyjęć, zmianę operatorów, końcówkę kompletacji i wyjazd kilku zamówień naraz.
To prowadzi do ostatniego kroku, czyli do uporządkowania istniejącego układu bez zatrzymywania całej pracy.
Co sprawdzam, zanim uznam układ za gotowy do pracy
Gdy magazyn już działa, nie przebudowuję wszystkiego od razu. Zaczynam od krótkiej diagnozy: obserwuję ruch przez kilka zmian, zaznaczam miejsca hamowania, liczę skrzyżowania i pytam operatorów, gdzie naprawdę powstają opóźnienia. To zwykle daje bardziej użyteczny obraz niż sam plan CAD, bo pokazuje, jak trasy zachowują się przy pełnym obciążeniu.
- Mapuję rzeczywiste trasy dla przyjęć, składowania, kompletacji i wysyłki.
- Wskazuję najwęższy środek transportu oraz największy ładunek, bo one wyznaczają granicę projektu.
- Sprawdzam wszystkie punkty przecięcia ruchu pieszego z mechanicznym.
- Wprowadzam tymczasowe oznakowanie i obserwuję, czy układ działa w godzinach szczytu.
- Zbieram uwagi od operatorów, bo oni najszybciej wyłapują miejsca, które „na planie wyglądały dobrze”.
- Dopiero potem wdrażam stałe rozwiązania: linie, bariery, lustra, instrukcje ruchu i szkolenie.
Jeśli po takim teście nadal trzeba często zatrzymywać ruch, problem zwykle nie leży w ludziach, tylko w geometrii tras. Dobrze zaprojektowany układ nie wymaga ciągłego gaszenia pożarów. Ma być prosty do zrozumienia, odporny na szczytowe obciążenie i na tyle elastyczny, by wytrzymać zmianę asortymentu, wózków albo modelu kompletacji bez kolejnej dużej przebudowy.
