Dobór wózka zaczyna się od wymiarów, ale nie kończy się na jednym numerze z katalogu. Sama szerokość wózka widłowego nie mówi jeszcze, czy sprzęt swobodnie zawróci przy regale, bezpiecznie minie pieszych i obsłuży paletę bez zbędnych manewrów. Poniżej rozkładam temat praktycznie: pokazuję typowe gabaryty, tłumaczę, jak czytać dane techniczne i na co uważać przy planowaniu magazynu.
Najważniejsze liczby, które trzeba sprawdzić przed wyborem wózka
- Trzykołowe elektryczne wózki czołowe schodzą do około 990 mm szerokości całkowitej.
- Standardowe elektryczne wózki czołowe zwykle mieszczą się w okolicach 1060-1120 mm, a większe spalinowe rosną do około 1350-1450 mm i więcej.
- O tym, czy sprzęt naprawdę się zmieści, decyduje nie tylko gabaryt pojazdu, ale też korytarz roboczy i promień skrętu.
- Przy ruchu jednokierunkowym warto zostawić wyraźny zapas, a w ciągach wspólnych dla ludzi i maszyn wydzielić osobną strefę dla pieszych.
- Przy paletach niestandardowych trzeba sprawdzić nie tylko masę, ale też wymiary ładunku i jego wysięg poza widły.
Jak czytać wymiary wózka bez pomyłki
Ja zwykle zaczynam nie od samej liczby, ale od pytania, co ta liczba właściwie opisuje. W katalogach producentów najczęściej spotkasz oznaczenia typu b1 albo b2 - to szerokość całkowita pojazdu liczona po jego najszerszym punkcie. To jednak nie to samo co szerokość przejazdu między regałami ani to samo co przestrzeń potrzebna do skrętu z paletą.
W praktyce trzeba rozróżnić trzy rzeczy. Po pierwsze, gabaryt samego wózka. Po drugie, promień skrętu, czyli ile miejsca sprzęt potrzebuje, żeby zawrócić. Po trzecie, szerokość korytarza roboczego - często opisywaną jako Ast - która uwzględnia już paletę, ustawienie wideł i manewr przy regale. To właśnie tu pojawia się większość nieporozumień, bo wózek może być stosunkowo wąski, a i tak wymagać szerokiego przejazdu.
Warto też pamiętać, że osprzęt potrafi zmienić sytuację bardziej, niż się wydaje. Przesuw boczny, pozycjoner wideł, inny maszt, większa bateria czy cięższe ogumienie zmieniają realne wymiary i zachowanie pojazdu. Dlatego sam katalogowy wymiar traktuję jako punkt wyjścia, a nie ostateczny argument za zakupem. Dopiero na tym tle ma sens porównanie konkretnych klas sprzętu.
Typowe szerokości popularnych modeli
Najbardziej mylące jest to, że dwa wózki o podobnej ładowności mogą mieć zupełnie różną szerokość i zupełnie inny margines manewru. Poniżej zestawiam orientacyjne wartości dla najczęściej spotykanych klas. Trzeba je czytać jako praktyczne widełki, bo ostateczny wymiar zależy od baterii, masztu, kabiny i wyposażenia dodatkowego.
| Typ wózka | Typowa szerokość całkowita | Co to oznacza w praktyce |
|---|---|---|
| Trzykołowy elektryczny czołowy | około 990 mm | Dobry do ciasnych ciągów i krótszych przejazdów, gdy liczy się zwrotność bez przechodzenia na specjalistyczny sprzęt. |
| Standardowy elektryczny czołowy | około 1060-1120 mm | Najczęstszy kompromis między uniwersalnością, stabilnością i możliwością pracy w średnio szerokich korytarzach. |
| Reach truck | około 1120-1270 mm | Lepszy do wąskich alejek i wyższego składowania, ale nie zastępuje wózka czołowego w każdym scenariuszu operacyjnym. |
| Spalinowy czołowy klasy 3,5-8 t | około 1350-1450 mm, w cięższych wersjach więcej | Przydatny przy cięższych ładunkach i pracy na zewnątrz, ale wymaga wyraźnie większego zapasu miejsca. |

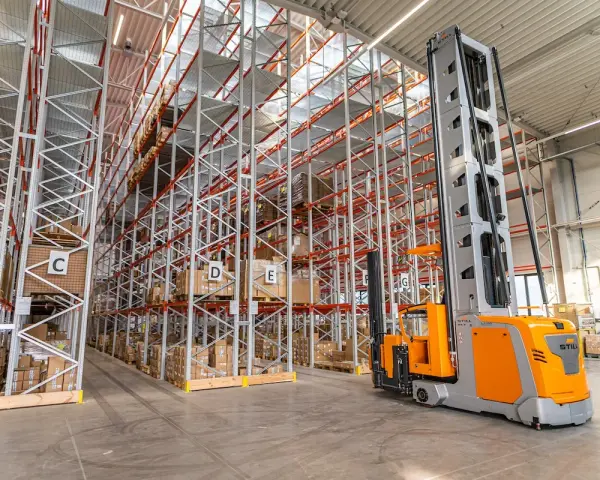

Wózki systemowe VNA to osobna kategoria. Tam ważniejsza od samego gabarytu pojazdu jest praca w bardzo wąskich alejkach, zwykle rzędu około 1,7 m, w układzie zaprojektowanym specjalnie pod taki sprzęt.
Wniosek jest prosty: wąszy wózek nie zawsze oznacza lepszy wybór. Czasem daje większą elastyczność, a czasem tylko wygląda dobrze na papierze. I właśnie dlatego trzeba od razu spojrzeć na przejazdy, a nie wyłącznie na sam pojazd.
Ile miejsca trzeba zostawić między regałami
Tu kryje się najwięcej kosztownych pomyłek. Korytarz roboczy nie jest prostym „miejscem na wózek”, tylko przestrzenią na dojazd, skręt, ustawienie ładunku i korektę ruchu. Jeśli projekt magazynu robi się od końca, czyli od pytania „ile ma mieć wózek”, zamiast od pytania „jak pracuje proces”, bardzo łatwo o niedoszacowanie.
Orientacyjne wartości dla standardowych palet wyglądają tak:
| Układ lub sprzęt | Typowa szerokość korytarza roboczego | Komentarz |
|---|---|---|

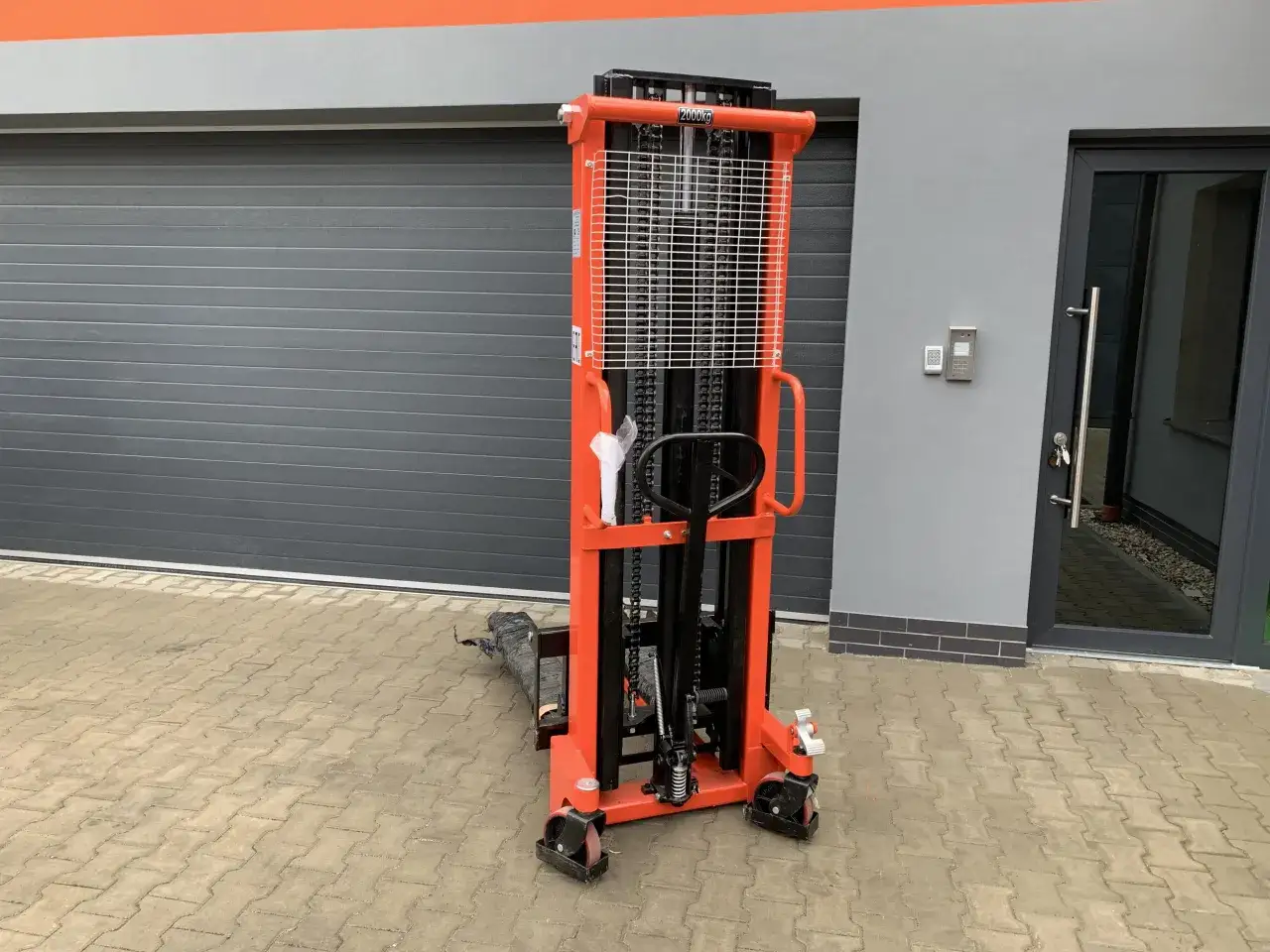

| Wózek prowadzony lub stacker bez platformy | około 2,2-2,4 m | Rozwiązanie do bardzo ciasnych stref, ale nie do każdego zadania magazynowego. |
| Stacker z platformą | około 2,5 m | Wygodniejszy w dłuższej pracy, ale potrzebuje większego marginesu na manewr. |
| Reach truck | około 2,8 m | Dobrze wpisuje się w wąskie alejki przy składowaniu wysokim. |
| Standardowy elektryczny czołowy | około 2,9-3,4 m | Zależnie od konfiguracji i ustawienia palety ten zakres potrafi się wyraźnie zmienić. |
| Spalinowy czołowy klasy 3,5-8 t | około 4,3-4,6 m | Większy gabaryt daje większą nośność, ale wymaga naprawdę przestronnych przejazdów. |
| Układ VNA | około 1,7 m | To już rozwiązanie wyspecjalizowane, projektowane pod bardzo gęste składowanie i ścisłą organizację ruchu. |
W praktyce do korytarza trzeba doliczyć zapas na niedokładności jazdy, ochrony regałów, ewentualny wysięg ładunku i różnice między paletami. Przy ruchu jednokierunkowym sensownym punktem odniesienia jest zostawienie około 600 mm zapasu ponad szerokość pojazdu. Jeśli w tym samym przejściu chodzą też pracownicy, potrzebna jest osobna strefa dla pieszych o szerokości co najmniej 1 m.
To dlatego dwa magazyny o podobnej powierzchni mogą działać zupełnie inaczej. Sama geometria hali niczego jeszcze nie gwarantuje, a następny krok to dopasowanie wózka do realnego profilu pracy.
Jak dobrać wózek do magazynu, palet i ruchu ludzi
Gdy projektuję taki układ, najpierw patrzę na proces, a dopiero potem na sprzęt. Najlepiej działa to, co odpowiada na konkretny scenariusz: inna maszyna sprawdzi się przy składowaniu wysokim, inna przy rozładunku samochodów, a jeszcze inna przy intensywnym przemieszczaniu palet między strefami kompletacji.
- Zmierz najwęższy przejazd w hali, a nie tylko szerokie, wygodne odcinki.
- Sprawdź największą paletę lub jednostkę ładunkową, jaką wózek ma obsługiwać, łącznie z ewentualnym wysięgiem.
- Ustal, czy wózek będzie wykonywał zwykły przejazd, skręt pod kątem prostym, czy pełny nawrót z ładunkiem.
- Zweryfikuj, czy korytarz jest używany także przez pieszych i czy trzeba wydzielić bezpieczną strefę komunikacji.
- Porównaj nie tylko szerokość, ale też promień skrętu, udźwig przy danym mascie i zachowanie na podłodze magazynowej.
Jeśli ładunki bywają niestandardowe, szerokość samego wózka przestaje być jedynym parametrem. Dłuższa paleta, ładunek wystający poza obrys albo częste manewry z przesunięciem bocznym potrafią zwiększyć wymagany przejazd bardziej niż kilka centymetrów różnicy w katalogu. W takich sytuacjach bezpieczeństwo i płynność pracy są ważniejsze niż „najmniejszy możliwy model”.
Tu wychodzi też praktyczna różnica między wózkiem uniwersalnym a specjalistycznym. Niekiedy mniejszy sprzęt rzeczywiście oszczędza miejsce, ale kosztem nośności, komfortu jazdy albo możliwości pracy poza idealnie równą halą. Jeśli magazyn ma wyjazd na plac, rampy, progi lub nierówności, zbyt agresywne cięcie gabarytu może się po prostu nie opłacić.
Najczęstsze błędy przy planowaniu przestrzeni
Najwięcej problemów widzę wtedy, gdy decyzję podejmuje się wyłącznie na podstawie jednego parametru. To pozornie proste, ale w praktyce bardzo kosztowne.
- Patrzenie tylko na szerokość całkowitą. Wózek może mieć dobry gabaryt, a i tak wymagać większego korytarza przez promień skrętu.
- Pomijanie osprzętu. Przesuw boczny, pozycjoner czy nietypowy maszt zmieniają realne wymiary i sposób manewrowania.
- Uśrednianie palet. Jedna europaleta nie oznacza jeszcze, że każdy ładunek będzie identyczny; wysięg i niestandardowa geometria szybko zmieniają wymagania.
- Ignorowanie ruchu pieszych. To częsty błąd w strefach kompletacji, gdzie maszynę i człowieka próbuje się upchnąć w tym samym ciągu komunikacyjnym.
- Zakładanie, że mniejszy model zawsze będzie lepszy. W praktyce często kończy się to niższą wydajnością albo koniecznością wymiany sprzętu po kilku miesiącach.
Najgorszy wariant to sytuacja, w której wózek „na styk” przejeżdża po pustej hali, ale zaczyna sprawiać problemy dopiero przy normalnej pracy. Dlatego oceniam nie tylko możliwość przejazdu, lecz także tempo operacji, margines błędu operatora i to, czy magazyn ma działać bez ciągłych korekt. To właśnie na tym etapie najłatwiej uniknąć wyboru, który później blokuje cały układ.
Zanim zamówisz model, sprawdź trzy pomiary
Jeśli miałbym zostawić tylko jedną praktyczną wskazówkę, byłaby prosta: nie wybieraj sprzętu „na oko”. Najpierw sprawdź najwęższy realny korytarz, potem największą paletę, a na końcu najtrudniejszy manewr, jaki wózek ma wykonywać w codziennej pracy. Te trzy pomiary zwykle mówią więcej niż sam katalog.
Gdy te dane zgadzają się z kartą techniczną, wybór jest dużo bezpieczniejszy. Gdy nie pasują, lepiej zmienić układ strefy, klasę sprzętu albo sposób składowania, niż liczyć na to, że „jakoś się uda” po dostawie. W logistyce i magazynie kilka centymetrów różnicy potrafi decydować o wydajności całej zmiany.
