W magazynie i na placu składowym najwięcej kosztuje nie sama masa ładunku, ale czas jego podniesienia, przesunięcia i bezpiecznego odstawienia. Suwnica bramowa, znana w angielskiej nomenklaturze jako gantry crane, rozwiązuje ten problem tam, gdzie nie ma sensu opierać się na konstrukcji dachowej albo gdy trzeba obsługiwać ładunki na zewnątrz. Poniżej wyjaśniam, jak działa, kiedy ma przewagę nad innymi rozwiązaniami i na co zwrócić uwagę, żeby inwestycja naprawdę poprawiła logistykę.
Najważniejsze informacje o suwnicy bramowej w logistyce
- Most opiera się na osobnych podporach, więc urządzenie nie wymaga klasycznej konstrukcji dachowej.
- W logistyce i magazynie sprawdza się tam, gdzie ładunki są ciężkie, powtarzalne i trzeba je przemieszczać na krótkim dystansie.
- W lżejszych systemach producenci podają udźwig do 12,5 t, wysokość podnoszenia do 10 m i rozpiętość do 20 m.
- W Polsce takie urządzenie zwykle podlega dozorowi technicznemu UDT, więc odbiór i eksploatację trzeba planować od początku.
- Najczęstszy błąd to dobór wyłącznie po udźwigu, bez sprawdzenia wysokości, toru jazdy, cyklu pracy i warunków otoczenia.
Czym jest suwnica bramowa i kiedy ma sens
Najprościej mówiąc, to urządzenie transportu bliskiego, w którym most nośny porusza się na podporach ustawionych po bokach toru jazdy. Dzięki temu ciężar nie musi być przenoszony przez dach hali, a cała konstrukcja może pracować zarówno wewnątrz, jak i na zewnątrz. W praktyce daje to dużą swobodę przy projektowaniu strefy przeładunkowej, zwłaszcza gdy układ budynku jest już ograniczony albo nieprzewidywalny.
Z mojego punktu widzenia ten typ dźwignicy zaczyna być naprawdę opłacalny wtedy, gdy ładunki są powtarzalne, a ruch wózków widłowych zaczyna blokować ciągi komunikacyjne. Przy lżejszych i nieregularnych zadaniach prostsze rozwiązania mogą wygrać kosztem i elastycznością. Gdy jednak trzeba regularnie podnosić profile stalowe, formy, płyty, palety niestandardowe albo elementy wielkogabarytowe, bramowa konstrukcja robi różnicę już po kilku tygodniach pracy.
Jej przewaga jest też organizacyjna. Ładunek można pobrać z samochodu, przesunąć nad strefą buforową i odłożyć dokładnie tam, gdzie trzeba, bez krzyżowania ruchu ludzi i sprzętu. To właśnie dlatego w logistyce i magazynie takie urządzenia często wygrywają tam, gdzie liczy się powtarzalność i porządek na placu.
Jeśli patrzeć na to uczciwie, nie jest to rozwiązanie dla każdego. Tam, gdzie przepływ materiału jest lekki albo mocno rozproszony, inwestycja bywa zbyt ciężka jak na potrzeby procesu. Kolejna sekcja pokazuje, jakie warianty spotyka się najczęściej i czym one naprawdę się różnią.
Jak działa w praktyce magazynu i placu składowego
Mechanika pracy jest dość prosta, ale to właśnie prostota decyduje o użyteczności. Ładunek jest podnoszony przez wciągnik, wózek przesuwa się po moście, a cała brama dojeżdża po torze lub po kołach do miejsca odbioru albo odkładania. W efekcie operator nie musi manewrować ładunkiem po łuku, jak w przypadku żurawia warsztatowego, tylko prowadzi go po przewidywalnej linii.
W magazynie największą wartością jest kontrola nad ruchem ładunku. Jeśli trzeba przenosić dłuższe elementy, przydaje się stabilność przy jeździe po moście i możliwość dokładnego pozycjonowania w osi regałów, stanowisk roboczych albo rampy załadunkowej. Na placu składowym dochodzi jeszcze inny plus: urządzenie może pracować tam, gdzie wózek widłowy zaczyna grzęznąć w nawierzchni albo gdzie zwykły transport kołowy zbyt mocno rozbija organizację ruchu.
W praktyce widzę tu trzy najczęstsze scenariusze użycia:
- przeładunek z samochodu na strefę buforową lub regały odkładcze,
- obsługa ciężkich komponentów produkcyjnych między magazynem a linią montażową,
- praca na otwartym placu przy elementach wielkogabarytowych, które nie mieszczą się w standardowym obiegu logistycznym.
Najważniejsze jest jednak to, że bramowa konstrukcja nie tylko podnosi ładunek, ale porządkuje cały przepływ towaru. To prowadzi wprost do pytania, który wariant wybrać do konkretnego procesu.
Jakie warianty spotkasz najczęściej
Różnice między wariantami nie są kosmetyczne. Inaczej pracuje konstrukcja do lekkiego magazynu, inaczej wersja do długich profili, a jeszcze inaczej urządzenie, które ma wytrzymać intensywną eksploatację na zewnątrz. W katalogach producentów dla lżejszych i średnich układów pojawiają się udźwigi do 12,5 t, wysokość podnoszenia do 10 m i rozpiętość do 20 m, ale to tylko punkt odniesienia, a nie uniwersalny limit.
| Wariant | Gdzie sprawdza się najlepiej | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Jednodźwigarowa | Lekkie i średnie ładunki, mniejsze hale, krótsze trasy | Niższa masa własna i zwykle prostsza konstrukcja | Mniejsza sztywność przy większych rozpiętościach |
| Dwudźwigarowa | Cięższe ładunki, dłuższe elementy, intensywna eksploatacja | Lepsza stabilność i więcej miejsca pod hakiem | Większy koszt i bardziej wymagający montaż |
| Półbramowa | Gdy jedna strona może oprzeć się o istniejącą konstrukcję | Oszczędza miejsce i część infrastruktury | Wymaga bardzo dokładnego policzenia punktu oparcia |

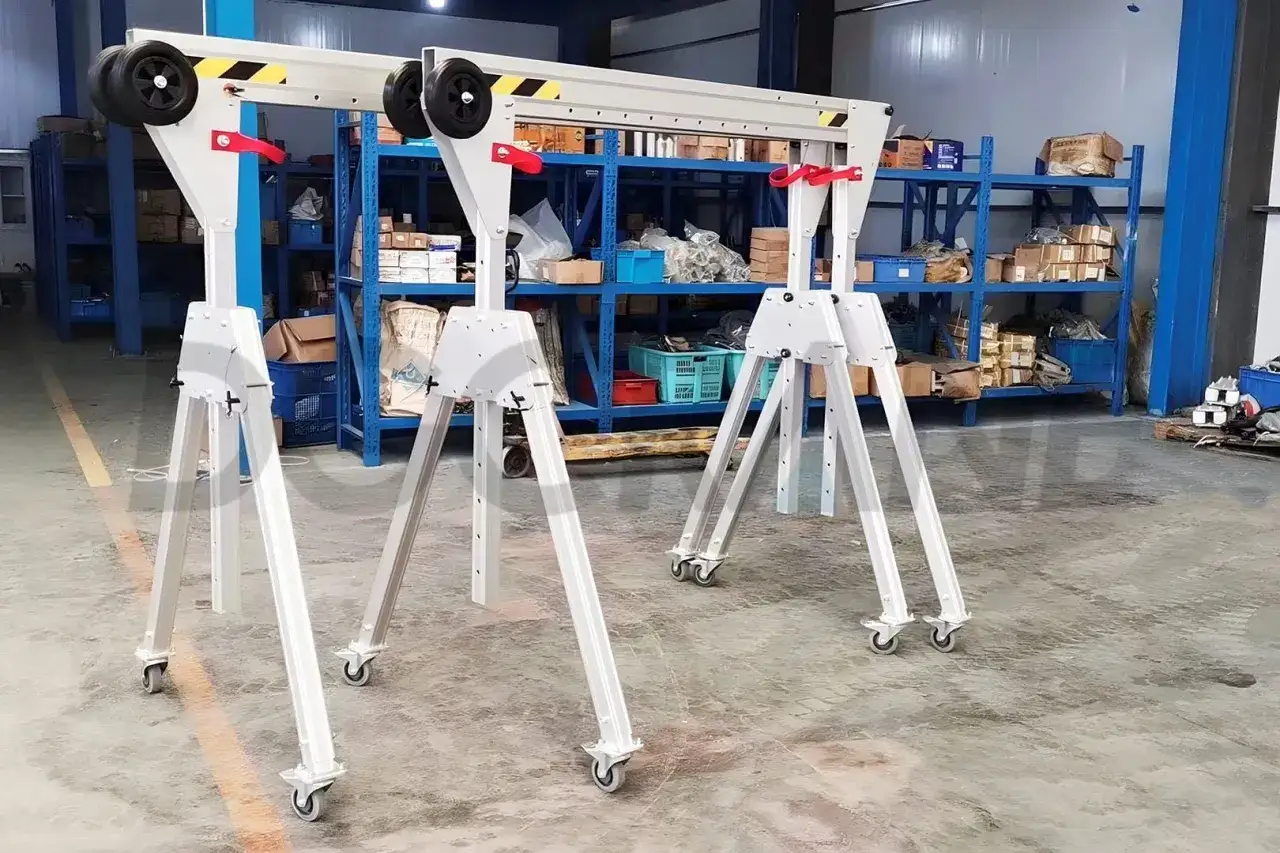

| Mobilna lub przenośna | Serwis, prace sezonowe, zmienny układ stref | Duża elastyczność i szybkie przestawienie | Zwykle mniejsza nośność i gorsza efektywność przy pracy ciągłej |
| Torowa na zewnątrz | Place składowe, terminale, produkcja ciężka | Praca poza halą bez zajmowania konstrukcji dachowej | Trzeba uwzględnić wiatr, nawierzchnię i ochronę antykorozyjną |
Jeżeli różnica między wersją jedno- i dwudźwigarową nie jest oczywista, patrzę przede wszystkim na geometrię ładunku. Długi, niestabilny element częściej wymaga większej sztywności i wyższego prześwitu niż zwykła paleta z towarem. Właśnie dlatego dobór nie powinien zaczynać się od pytania „ile ton?”, tylko od pytania „co dokładnie będziemy przenosić i jak często?”.
To naturalnie prowadzi do parametrów, które trzeba policzyć przed zakupem, a nie dopiero po podpisaniu zamówienia.
Jak dobrać parametry do procesu, a nie do katalogu
Dobry dobór zaczyna się od trzeźwego opisu procesu. Jeśli ładunek waży 1,8 t, a osprzęt podnoszący kolejne 0,3 t, nie wybieram urządzenia „na styk”, bo liczy się masa całego zestawu, a nie tylko produktu. Podobnie jest z wysokością: potrzebny jest nie tylko sam podnoszony przedmiot, ale też zapas na zawiesia, chwytak, belkę trawersową i bezpieczne mijanie przeszkód.
| Parametr | Na co naprawdę odpowiada | Najczęstszy błąd |
|---|---|---|
| Udzwig | Czy urządzenie uniesie najcięższy wariant ładunku razem z osprzętem | Liczenie tylko masy produktu |
| Rozpiętość i wysokość podnoszenia | Czy ładunek przejdzie nad regałami, strefą odkładczą i rampą | Pomijanie haków, zawiesi i elementów wystających |
| Klasa pracy | Ile cykli i z jaką intensywnością urządzenie ma wykonywać | Dobór „na zapas” bez analizy realnego obciążenia |
| Tor i nawierzchnia | Czy podłoże zniesie naciski i prowadzenie po szynach | Oszczędzanie na przygotowaniu placu lub posadzki |
| Warunki otoczenia | Czy urządzenie pracuje wewnątrz, na zewnątrz, w kurzu, wilgoci lub przy wietrze | Traktowanie hali i placu jako identycznych środowisk |
| Automatyka i osprzęt | Czy potrzebny jest pilot, anti-sway, czujniki, waga, chwytaki | Kupowanie samej konstrukcji bez integracji z procesem |
Anti-sway, czyli system ograniczania kołysania ładunku, ma sens tam, gdzie operacje są częste i trzeba szybko precyzyjnie odkładać towar. Nie rozwiązuje wszystkich problemów, ale potrafi skrócić czas manewru i ograniczyć błędy operatora. Z kolei w magazynie o zmiennym układzie stref mobilna wersja może dać więcej elastyczności niż ciężki system torowy, nawet jeśli na papierze wygląda mniej imponująco.
Przy projektowaniu zawsze pytam też o rezerwę rozwoju. Jeśli dziś wystarcza 5 t, a za rok pojawi się cięższy element, lepiej przewidzieć to wcześniej niż wracać do przebudowy układu po montażu. Następny temat jest równie ważny, bo nawet najlepsza konstrukcja nie obroni się bez poprawnej eksploatacji.
Bezpieczeństwo, UDT i codzienna eksploatacja
Jak podaje UDT, wszystkie suwnice podlegają dozorowi technicznemu, więc temat odbioru, dokumentacji i późniejszych kontroli trzeba uwzględnić już na etapie projektu. To nie jest formalność do odhaczenia po montażu, tylko część całego wdrożenia. W praktyce oznacza to także konieczność właściwych uprawnień operatorów i osób odpowiedzialnych za konserwację.
W codziennej pracy najwięcej ryzyka bierze się nie z samej konstrukcji, ale z rutyny. Operator zaczyna „czuć” masę na oko, ktoś próbuje skrócić cykl przez gwałtowne ruszanie, a zawiesia są traktowane jak element wieczny. To właśnie w takich momentach pojawiają się uszkodzenia ładunku, przeciążenia i niepotrzebne przestoje.
Najczęstsze błędy, które widzę przy eksploatacji, to:
- praca bez wyraźnie oznaczonego udźwigu i bez czytelnego planu podnoszenia,
- podnoszenie ładunku nad ludźmi lub przez strefy, które powinny być wyłączone z ruchu,
- ignorowanie wiatru przy pracy na zewnątrz,
- odkładanie przeglądów lin, haków, kół, hamulców i zasilania,
- zbyt szybkie manewry, które wywołują kołysanie i utratę precyzji.
Jeśli urządzenie pracuje na placu, dochodzą jeszcze warunki pogodowe i stan toru. Nierówna nawierzchnia, oblodzenie albo silniejszy podmuch potrafią zmienić zachowanie całego systemu bardziej niż sam ciężar ładunku. Dlatego przy wdrożeniu nie patrzę tylko na parametry nominalne, ale też na środowisko, w którym sprzęt ma realnie działać.
Po tej stronie decyzji zostaje już ostatni krok: sprawdzić, czy zakup faktycznie pasuje do procesu i budżetu, a nie tylko do specyfikacji technicznej.
Zanim podpiszesz zamówienie, policz przepływ materiału, nie tylko udźwig
Przed zakupem zadaję sobie i dostawcy kilka prostych pytań. Ile cykli będzie wykonywanych na zmianę? Czy ładunki są długie, niestabilne albo mają przesunięty środek ciężkości? Czy urządzenie ma pracować zimą na zewnątrz, czy tylko pod dachem? Czy po obu stronach toru jest wystarczająco dużo miejsca na bezpieczny ruch i serwis? To są pytania, które zwykle przesądzają o jakości inwestycji bardziej niż sama marka konstrukcji.
W praktyce liczy się też serwis i dostępność części. Jeśli przestój jednej belki albo jednego wciągnika zatrzymuje cały obieg towaru, czas reakcji producenta staje się parametrem równym udźwigowi. Ja patrzę na to bez złudzeń: urządzenie ma zarabiać na organizacji pracy, a nie generować kolejne wąskie gardła.
Dlatego dobra suwnica bramowa to nie ta, która wygląda najmocniej w katalogu, tylko ta, która pasuje do realnego przepływu materiału, warunków otoczenia i sposobu pracy ludzi. Jeśli te trzy rzeczy są policzone uczciwie, bramowa konstrukcja potrafi wyraźnie skrócić czas przeładunku, uporządkować magazyn i odciążyć cały łańcuch logistyczny.
