Dobra dokumentacja CAD nie kończy się na ładnym rysunku. W praktyce ma prowadzić konstrukcję, zakupy, produkcję i serwis przez ten sam, spójny zestaw danych: model, rysunki, listę materiałową, rewizje i opis zmian. Poniżej pokazuję, z czego taka dokumentacja powinna się składać, jak ją uporządkować pod ERP i IT oraz gdzie najczęściej ginie jej wartość.
Najważniejsze elementy dobrze przygotowanej dokumentacji technicznej
- Model, rysunki i lista materiałowa muszą opisywać ten sam wariant produktu, bez rozjazdów między plikami a ERP.
- Najwięcej błędów powstaje nie w projekcie, tylko przy ręcznym przepisywaniu danych i braku kontroli wersji.
- Standardy nazw, warstw i szablonów oszczędzają czas, ale tylko wtedy, gdy przestrzega ich cały zespół.
- Integracja z ERP ma sens, jeśli automatyzuje indeksy, rewizje i BOM, a nie tylko przenosi pliki.
- Najlepiej działa dokumentacja, którą da się szybko zweryfikować, zatwierdzić i odtworzyć po zmianie konstrukcyjnej.
Czym jest dobra dokumentacja techniczna z CAD
Ja patrzę na to bardzo praktycznie: dokumentacja ma pozwolić drugiej stronie wykonać produkt bez dopowiadania sobie intencji projektanta. Sam model 3D nie wystarcza, jeśli nie ma z niego poprawnie wygenerowanych rzutów, wymiarów, tolerancji, listy części i informacji o rewizji.
W środowisku produkcyjnym najlepiej działa układ warstwowy. Inżynieria tworzy model i definicję konstrukcji, CAD zamienia to w czytelne rysunki, a systemy biznesowe pilnują danych o materiałach, indeksach i zmianach. Jeśli te warstwy są rozdzielone i dobrze nazwane, produkcja przestaje zgadywać, a zakupy nie przepisywują ręcznie tych samych informacji po kilka razy.
| Element | Po co jest | Co się psuje bez niego |
|---|---|---|
| Model 2D/3D | Pokazuje geometrię, zależności i wariant produktu | Brak jednoznacznej bazy do dalszych opracowań |
| Rysunki wykonawcze | Opisują wymiary, tolerancje i sposób wykonania | Wykonawca dopowiada szczegóły na własną rękę |
| Lista materiałowa, czyli BOM | Porządkuje części, ilości i strukturę wyrobu | ERP nie ma z czego budować zamówień i zleceń |
| Metadane projektu | Dodają nazwę, indeks, status, autora i datę wydania | Trudno odróżnić wersję roboczą od zatwierdzonej |
| Rewizje | Pokazują, co zmieniło się między wersjami | Stara dokumentacja trafia na halę i do zakupów |
Jeżeli projekt ma trafić do produkcji seryjnej albo do obsługi wielu wariantów, właśnie te dane robią największą różnicę. To prowadzi do kolejnego pytania: jak taki pakiet przygotować tak, żeby nie zamienił się w ręczny chaos przy każdym wydaniu.
Jak uporządkować proces od modelu do wydania na produkcję
W praktyce zaczynam od szablonu, nie od rysunku. Dobrze skonfigurowany szablon ustawia format arkusza, tabelkę rysunkową, style wymiarowania, warstwy i podstawowe opisy, więc zespół nie traci czasu na powtarzalne poprawki. W wielu pakietach CAD dokumentację da się generować automatycznie, a potem tylko dopasować jej zawartość do konkretnego projektu.
- Ustal standard nazewnictwa dla plików, części i rewizji. Bez tego ten sam detal pojawia się raz jako nazwa robocza, raz jako indeks produkcyjny.
- Zbuduj szablon dokumentacji z gotową tabelką, polami projektu, stylem linii i zasadami opisu. To zmniejsza liczbę ręcznych korekt.
- Generuj rysunki i BOM z jednego źródła, żeby model, lista części i arkusz nie żyły osobnym życiem.
- Wprowadź przegląd techniczny przed wydaniem. Ktoś inny niż autor powinien sprawdzić wymiary, kompletność i zgodność rewizji.
- Rozdziel statusy typu roboczy, do akceptacji i wydany. To banalne, ale bardzo skutecznie ogranicza pomyłki na hali.
Ja szczególnie pilnuję jednego momentu: przejścia z projektu do wydania. Jeśli w tym miejscu nie ma kontroli, nawet dobry model można zepsuć nieczytelnym PDF-em, błędnym opisem albo nieaktualną listą materiałową. Gdy ten przepływ jest ustalony, naturalnie pojawia się pytanie, kiedy same rysunki 2D przestają wystarczać.
Kiedy 2D wystarcza, a kiedy 3D i BOM robią różnicę
Nie każdy projekt potrzebuje rozbudowanego modelu 3D. W prostych detalach, obróbce blach, nieskomplikowanych częściach zamiennych czy serwisowej dokumentacji 2D bywa w pełni wystarczające. Z kolei przy złożeniach, wariantach produktu, kolizjach montażowych i produkcji seryjnej 3D zaczyna oszczędzać czas tam, gdzie 2D już tylko ukrywa ryzyko.
| Wariant | Kiedy ma sens | Największe ograniczenie |
|---|---|---|
| 2D | Proste elementy, detale wykonawcze, szybkie wydania na produkcję | Słabiej pokazuje zależności przestrzenne i kolizje |
| 3D | Złożenia, warianty konstrukcyjne, weryfikacja montażu i serwisu | Bez dobrych zasad opisu nadal nie daje jednoznacznego wydania |
| BOM | Produkcja, zakupy, planowanie materiałowe, integracja z ERP | Jest użyteczna tylko wtedy, gdy zgadza się z rewizją projektu |
Najlepsze efekty daje połączenie tych trzech rzeczy, a nie wybór jednej z nich. Model porządkuje geometrię, BOM porządkuje strukturę wyrobu, a rysunek 2D daje ludziom na produkcji czytelny punkt odniesienia. To właśnie w tym miejscu zaczyna się temat ERP i szerszego IT, bo bez spójnego przepływu danych wszystko wraca do ręcznego przepisywania.
Jak połączyć to z ERP, PDM i PLM bez chaosu

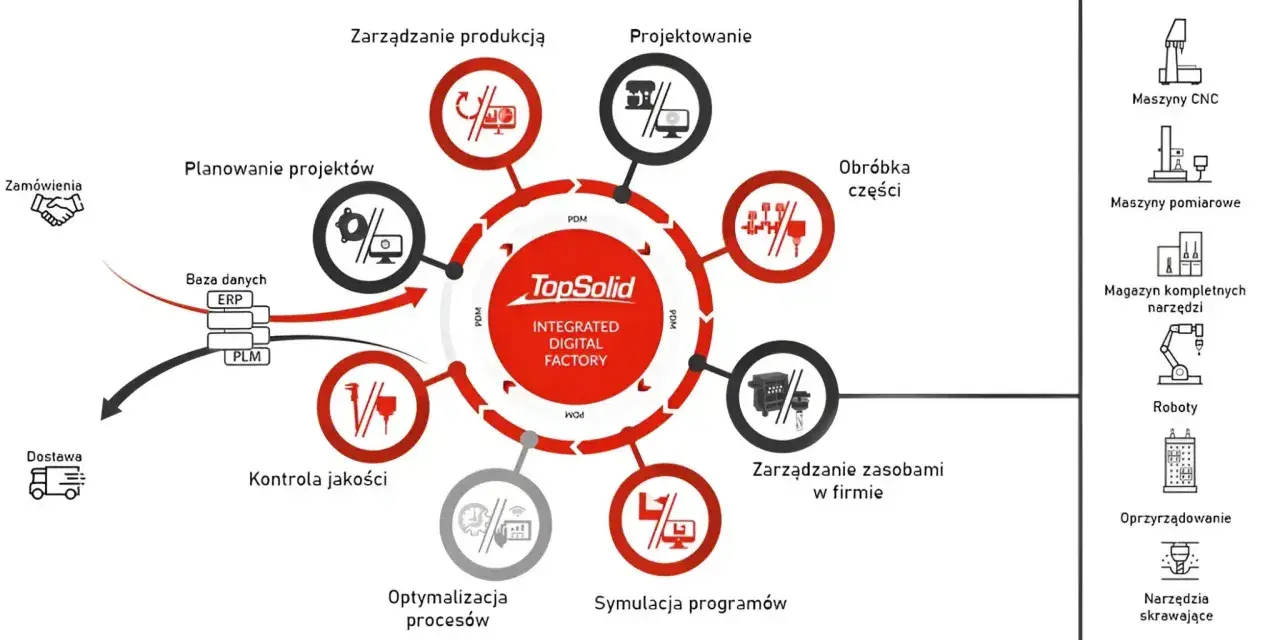

Ja nie traktuję integracji CAD z ERP jako technologicznego dodatku. To powinien być normalny kanał przepływu danych między konstrukcją, planowaniem i realizacją. PDM porządkuje pliki i rewizje, PLM obejmuje szerszy cykl życia wyrobu, a ERP wykorzystuje te informacje do zakupów, produkcji, magazynu i kosztów.
Najbardziej użyteczne integracje przenoszą nie tylko plik, ale też kontekst. Chodzi o numer części, indeks magazynowy, materiał, ilość, jednostkę miary, rewizję, status akceptacji i powiązanie z konkretnym zleceniem. Jeśli system potrafi dodatkowo automatycznie tworzyć pozycje magazynowe, listy produkcyjne i aktualizować dokumentację po zmianie projektu, zespół zyskuje coś więcej niż wygodny eksport.
- Jedno źródło prawdy dla indeksów i rewizji zmniejsza liczbę rozjazdów między biurem a halą.
- Automatyczna aktualizacja BOM ogranicza ręczne poprawki po zmianie konstrukcyjnej.
- Widoczność statusu ułatwia zakupom i planowaniu odróżnienie wersji roboczej od zatwierdzonej.
- Ślad audytowy pozwala sprawdzić, kto i kiedy wprowadził zmianę.
- Kontrola dostępu chroni przed przypadkową edycją krytycznych dokumentów.
Jeżeli integracja kończy się na eksporcie CSV i ręcznym dopasowaniu kolumn, to jeszcze nie jest pełne rozwiązanie, tylko półśrodek. W praktyce dobrze działa dopiero taki układ, w którym dane projektowe są walidowane, wersjonowane i publikowane automatycznie tam, gdzie są potrzebne. A to prowadzi prosto do błędów, które najczęściej psują całą koncepcję.
Najczęstsze błędy, które psują użyteczność dokumentacji
Najczęstszy błąd, jaki widzę, to rozdzielenie dokumentu od procesu. Firma ma rysunki, ale nie ma właściciela danych, nie ma zasad rewizji i nie ma jednego sposobu wydawania dokumentacji. Wtedy nawet dobry projekt rozjeżdża się po pierwszej zmianie zamówienia albo po poprawce technologicznej.
- Ręczne przepisywanie BOM prowadzi do literówek, pomyłek ilościowych i złych indeksów.
- Brak kontroli rewizji sprawia, że stara wersja trafia do zakupu albo na produkcję.
- Jedna nazwa dla kilku wariantów utrudnia późniejsze wyszukiwanie i serwis.
- Przeładowany arkusz wygląda profesjonalnie tylko z daleka; w hali staje się nieczytelny.
- Brak zasad dla warstw i symboli powoduje, że każdy projekt wygląda inaczej, nawet w tym samym zespole.
- PDF jako jedyny nośnik bywa wygodny do podglądu, ale jest zbyt ubogi jako jedyne źródło danych.
Ja zawsze patrzę na to przez pryzmat skutku operacyjnego: jeśli dokumentacja nie skraca czasu decyzji, to nie spełnia swojej roli. Dobra struktura plików, jasne nazewnictwo i automatyzacja aktualizacji robią większą różnicę niż najbardziej efektowna wizualizacja. Gdy te błędy są pod kontrolą, można wdrożyć kilka prostych zasad, które od razu poprawiają pracę całego zespołu.
Co wdrożyć najpierw, żeby dokumentacja zaczęła wspierać produkcję
Gdybym miał wskazać tylko kilka zmian o najwyższym zwrocie, zacząłbym od rzeczy nudnych, ale skutecznych. Właśnie one najczęściej decydują, czy dokumentacja będzie narzędziem pracy, czy tylko archiwum plików.
- Ujednolić nazwy części i plików na poziomie całej firmy, nie pojedynczego projektu.
- Wprowadzić obowiązkowy szablon dla rysunków, tabel i opisów.
- Definiować status wydania i blokować przypadkową edycję dokumentów zatwierdzonych.
- Synchronizować BOM z ERP zamiast przepisywać go ręcznie.
- Zapisać zasady zmian w prostym procesie, który da się wykonać bez interpretacji.
Jeśli dokumentacja ma naprawdę wspierać ERP i produkcję, musi być spójna, wersjonowana i powiązana z danymi wyrobu, a nie tylko z plikiem rysunku. Największą poprawę daje zwykle porządek w numeracji, rewizjach i szablonach, bo to właśnie tam powstają najdroższe pomyłki. Reszta układa się dużo łatwiej, kiedy zespół pracuje na jednym, dobrze opisanym źródle danych.
